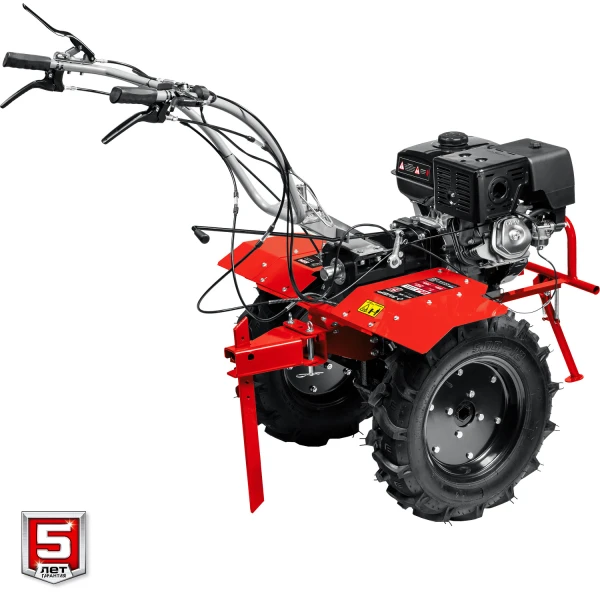

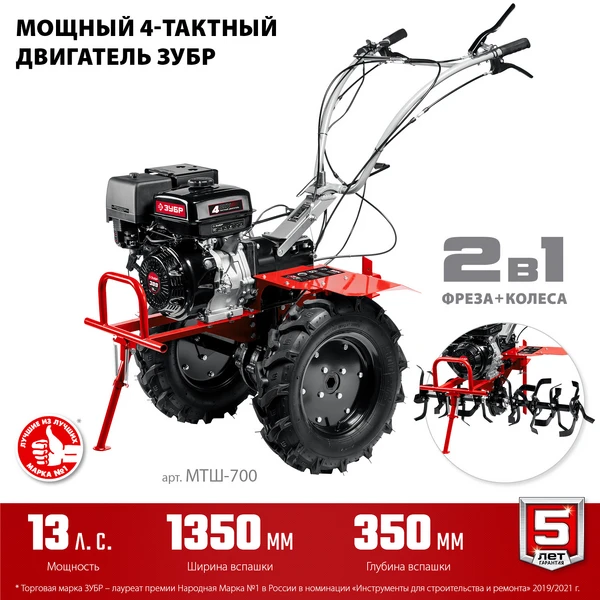

ЗУБР 13 л.с., мотоблок с ВОМ (МТШ-700)

МТШ-700
135 кг.
ЗУБР
93 430 руб.
шт.
Запчасти

Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. В комплекте поставки входит 4 фрезы (2 правых и 2 левых) с увеличенной длиной, которые устанавливаются в непосредственной близости к редуктору и повернуты в его сторону. Увеличенная длина фрез используется для улучшения обработки почвы под редуктором. Сделано в России

Преимущества

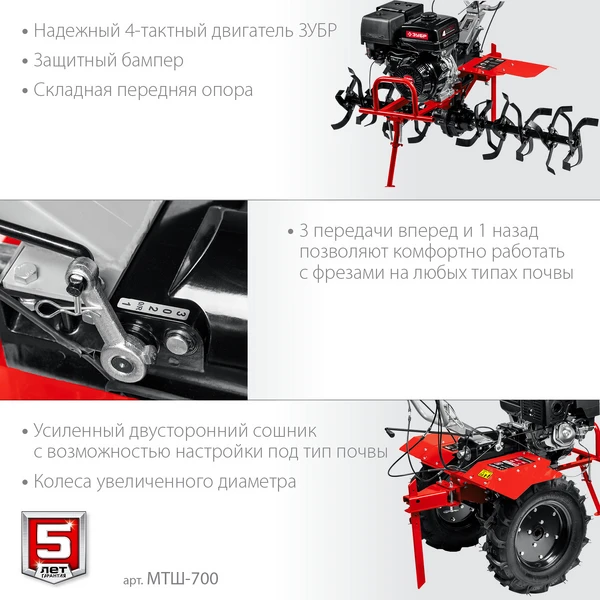

  • 3 скорости вперед (понижающая, основная и повышающая) и 1 назад позволяют комфортно работать на любых типах почвы
  • Надежное дисковое сцепление в масляной ванне

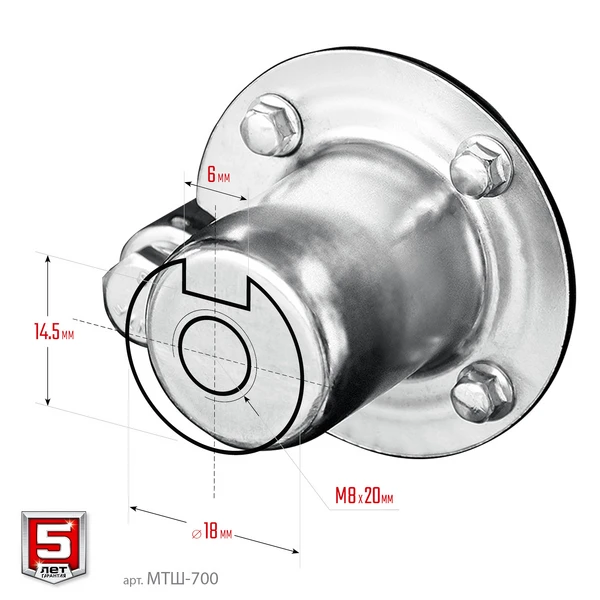

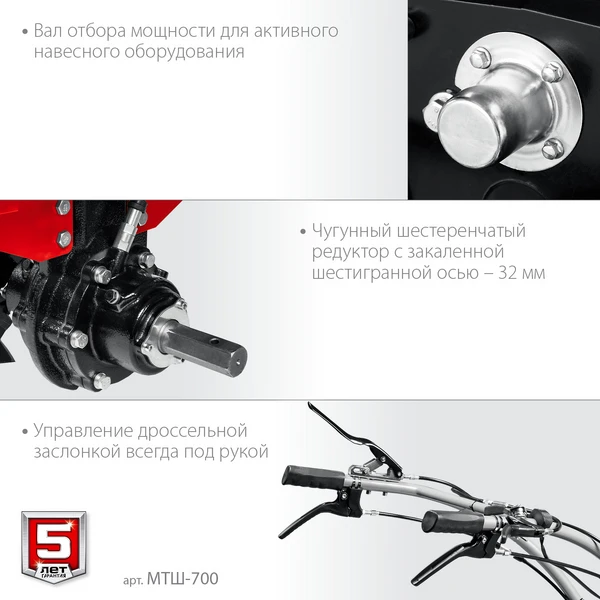

  • Вал отбора мощности (ВОМ) для дополнительного оборудования
  • Cамозатачивающиеся закаленные фрезы из конструкционной стали

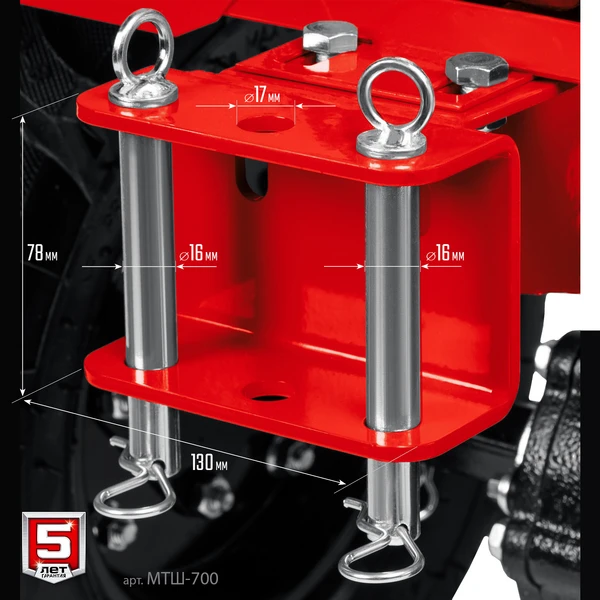

  • Универсальная сцепка позволяет использовать различное навесное оборудование

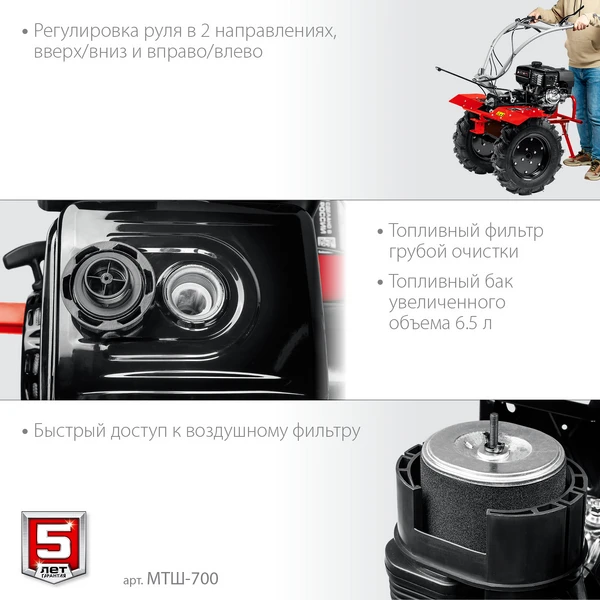

  • Рукоять мотоблока с возможностью регулировки по вертикали и горизонтали делает управление более комфортным
  • Регулируемый сошник надежно фиксируется к раме мотоблока и отвечает за регулировку глубины вспашки
  • Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению мотоблока вперед
  • Конструкция мотоблока позволяет использовать его с различными навесными оборудованием
  • Большие пневматические колеса обеспечивают отличную проходимость
  • На корпусе предусмотрен щиток, защищающий оператора от попадания земли

Использование

Для обработки почвы

Гарантия 60
Тип двигателя бензиновый

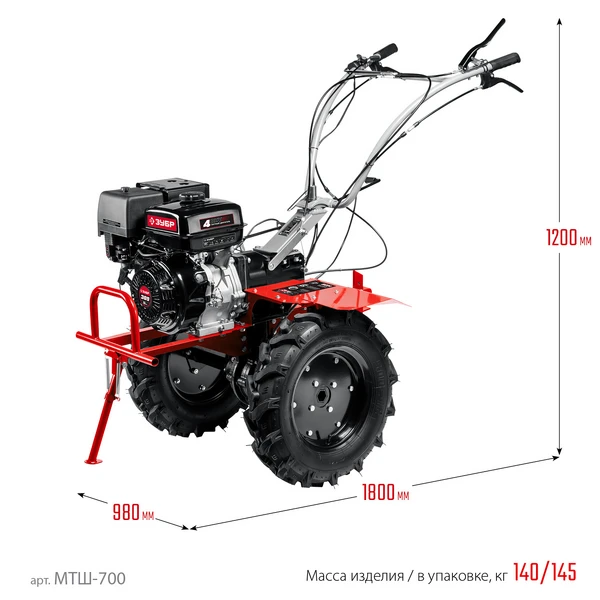

Габариты, см 61x37x58
Масса изделия, кг 140
Масса в упаковке, кг 145
Мощность, Вт 9570
Мощность, л.с. 13
Колеса есть
Тактность двигателя 4-х тактный
Двигатель ЗУБР
Емкость топливного бака, л 6.5
Емкость масляного бака, л 1.1
Топливо АИ92

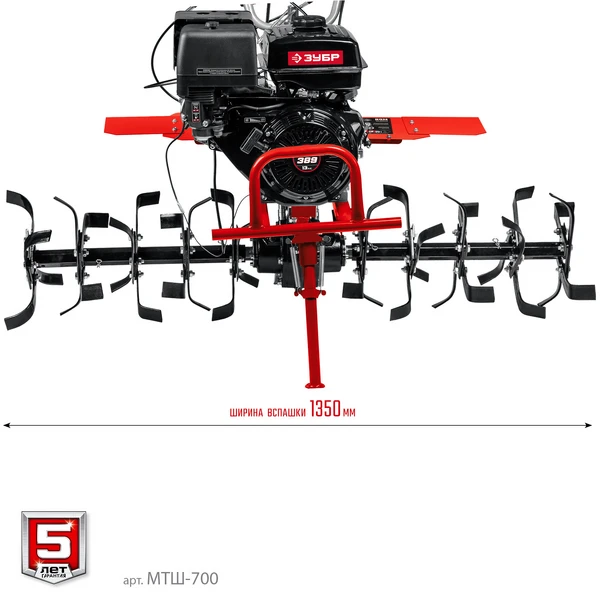

Ширина вспашки, мм 1350
Глубина вспашки, мм 350
Число скоростей 3 вперед/1 назад
Число оборотов вала, об/мин 41 / 1-ая, 78 / 2-ая, 106 / 3-ая, 37 / задняя
Сцепление дисковое в масляной ванне
Тип редуктора шестеренчатый
Cошник есть
Диски защиты растений нет
Вал отбора мощности (ВОМ) есть
Норма расхода топлива, л/маш.-час 2.3
Объем двигателя, см³ 389
Тип упаковки коробка картонная
Тип колес в комплекте 5.00-12
Размер колес в комплекте, см 57х13

Схема сборки и запчасти ЗУБР 13 л.с., мотоблок с ВОМ (МТШ-700)

№ Наименование Артикул Цена
1.01 Выключатель N000-035-855 488
1.02 Трос дросселя L=1665 d=1.5 N000-035-856 875
1.03,12 Трос дифференциала L=1660 d=2 N000-035-990 1 960
1.04 Рычаг газа N000-029-665 676
1.05 Рычаг привода сцепления (заднего хода) N000-029-661 928
1.07 Ручка резиновая N000-029-662 -
1.08 Рычаг привода сцепления N000-029-819 650
1.09 Трос сцепления L=1410 d=1.5 N000-035-864 493
1.09 Трос сцепления V2 N000-035-864-2 560
1.10 Трос реверса L=1450 d=2 N000-035-861 513
1.13 Руль N000-035-757 -
1.14 Палец стопорный D16х124 со шплинтом N000-035-849 342
1.16 Кронштейн сцепки V1 N000-035-755 -
1.20 Шестерня центральная V2 N000-035-748-2 -
1.20 Шестерня центральная N000-035-748 -
1.23 Сошник L520x12 N000-035-774 1 508
1.28 Опора крепления руля N000-035-874 -
1.28 Опора крепления руля V2 N000-035-874-2 -
1.33 Редуктор с коробкой передачь в сборе N000-035-953 30 309.28
1.33 Редуктор с коробкой передачь в сборе V2 N000-035-953-2 -
1.34 Крыло левое прямое N000-035-787 -
1.39 Рама задняя V2 N000-035-872-2 -
1.39 Рама задняя N000-035-872 -
1.40 Планка крыльев соединительная задняя N000-035-792 -
1.40 Планка крыльев соединительная задняя V2 N000-035-792-2 -
1.41 Крыло левое дополнительное прямое N000-035-801 -
1.45 Колесо в сборе левое 5.00-12 N000-035-797 -
1.46 Ось колесная 32 мм N000-035-799 980
1.47 Палец 8х50 в сборе со шплинтом N000-045-549 100
1.53 Рама двигателя левая N000-045-550 -
1.53 Рама двигателя N000-035-806 -
1.53 Рама двигателя правая N000-045-551 -
1.54 Опора-стойка N000-035-807 1 590
1.55 Планка соединительная крыльев передняя правая N000-035-809 -
1.55 Планка соединительная крыльев передняя правая V2 N000-035-809-2 -
1.56 Планка соединительная крыльев передняя левая N000-035-810 -
1.56 Планка соединительная крыльев передняя левая V2 N000-035-810-2 -
1.58 Крыло правое дополнительное прямое N000-035-812 -
1.59 Колесо в сборе правое 5.00-12 N000-035-814 -
1.64 Двигатель N000-035-954 40 412.37
1.65 Палец стопорный D5х30 со шплинтом N000-035-820 106
1.67 Крыло правое прямое N000-035-823 -
1.67 Крыло правое прямое V2 N000-035-823-2 -
1.70 Вороток с ручкой и с резьбой М16 N000-035-731 -
1.71 Ручка переключения передач N000-035-733 -
1.72 Ручка резиновая N000-035-735 -
1.74 Вороток с резьбой М20 N000-035-751 -
1.78 Нож фрезы левый N000-035-740 273
1.79 Нож фрезы правый N000-035-742 273
1.80 Ось (1 фреза) 32 мм N000-035-840 -
1.81 Ось (4 фрезы) 32 мм N000-035-955 -
2.001 Корпус коробки передач N000-035-957 6 566
2.002 Вал переключения передач N000-035-958 555.67
2.003 Кольцо резиновое уплотнительное O-типа D11.2хh2.65 N000-035-934 -
2.004 Втулка переключения передач 16?20?35.5 N000-035-916 -
2.006 Рычаг переключения передач N000-035-936 -
2.007 Подшипник шариковый 6204-2RS (47х20х14) FX N000-018-171 433.63
2.008 Кольцо стопорное разжимное D47 N000-035-959 -
2.009 Кольцо стопорное разжимное D20 N000-035-960 -
2.010 Фиксатор троса сцепления N000-035-938 -
2.011 Сальник D47хd20х7 N000-035-961 -
2.012 Крышка защитная N000-035-962 -
2.015 Вилка левая N000-035-963 -
2.016 Уплотнение торцевое D47?h7 N000-035-964 -
2.019 Штифт цилиндрический D5?L10 N000-035-927 -
2.020 Шарик D8 N000-035-965 -
2.022 Крышка корпуса редуктора левая N000-035-967 -
2.023 Прокладка крышка-редуктора N000-035-912 -
2.024 Корпус подшипника N000-035-968 -
2.025 Подшипник шариковый 16009 N000-035-969 949.69
2.026 Колесо регулирующее N000-035-970 -
2.027 Пружина N000-035-971 -
2.028 Полуось N000-035-972 -
2.029 Шарик D8 N000-035-973 -
2.030 Диск сепараторный N000-035-974 -
2.031 Кольцо стопорное разжимное D50 N000-035-975 -
2.032 Вал шлицевой N000-035-976 -
2.033 Шпиндель N000-035-977 -
2.034 Шестерня коническая N000-035-978 -
2.035 Болт M12х1.25х12 сливной N000-035-942 -
2.036 Крышка корпуса редуктора правая N000-035-979 -
2.040 Крышка выходного вала N000-035-980 -
2.041 Сальник D62хd40х8 N000-035-981 -
2.042 Вилка правая N000-035-982 -
2.043 Подшипник конический роликовый 30204 N000-035-900 -
2.044 Вал конический зубчатый N000-035-983 -
2.045 Подшипник шариковый 6208 N000-035-984 -
2.046 Корпус редуктора N000-035-985 -
2.048 Подшипник конический роликовый 30206 N000-035-910 -
2.049 Прокладка редуктор-коробка N000-035-925 -
2.051 Фиксатор троса реверса N000-035-937 -
2.052 Прокладка пластиковая N000-035-986 -
2.054 Корзина муфты сцепления N000-035-906 -
2.056 Сальник D30хd17х7 N000-035-987 -
2.057 Соединитель N000-035-988 -
2.058 Подшипник шариковый 6007 N000-035-898 -
2.059 Прокладка фланец-коробка N000-035-989 167
2.061 Шестерня ведомая коническая N000-035-991 -
2.065 Гайка шестигранная корончатая M12 N000-035-922 -
2.066 Кольцо резиновое уплотнительное O-типа D18хh1.8 N000-035-929 -
2.067 Вал передачи заднего хода N000-035-992 -
2.068 Шестерня ведомая первой передачи N000-035-993 -
2.069 Шестерня ведомая второй передачи N000-035-994 -
2.070 Шестерня ведомая третьей передачи N000-035-995 -
2.071 Пластина обратная нажимная N000-035-996 -
2.072 Шестерня двойная заднего хода N000-035-997 -
2.073 Шайба шестерни заднего хода 12.5?28?13 N000-035-998 -
2.074 Пружина 2?44 N000-035-999 -
2.075 Вал промежуточный N000-036-000 -
2.077 Гайка шестигранная корончатая M10 N000-035-923 -
2.078 Вилка заднего хода N000-035-915 -
2.079 Вал вилки заднего хода N000-035-914 -
2.080 Фланец двигателя 13 л.с. N000-036-001 -
2.081 Болт M12х1.25х20 сброса давления N000-035-907 -
2.082 Прокладка фланец-двигатель N000-036-002 131.34
2.083 Вал вилки сцепления N000-035-913 -
2.087 Фиксатор троса сцепления N000-035-928 -
2.088 Вилка сцепления N000-035-935 -
2.091 Втулка сцепления 16?20?31.5 N000-035-917 -
2.092 Кольцо стопорное разжимное D16 N000-035-949 -
2.094 Муфта фрикционная сцепления N000-035-948 3 237
2.095 Подшипник шариковый 6202 открытый (35х15х11) CCEB N000-006-326 360.29
2.100 Шестерня активная N000-036-003 -
2.101 Кольцо стопорное разрезное D25 N000-035-918 -
2.102 Шарик D6.35 N000-035-905 -
2.103 Пружина D6?h18?d1 N000-035-904 -
2.104 Пробка-щуп N000-036-004 -
2.105 Вал главный N000-036-005 -
2.108 Нож фрезы левый N000-036-006 -
2.109 Нож фрезы правый N000-036-007 -
2.110 Коробка передач в сборе (без редуктора) N000-036-189 14 500
2.111 Редуктор в сборе (без коробки передач) N000-036-192 -
3.001 Корпус коробки передач V2 N000-035-957-2 -
3.002 Вал переключения передач V2 N000-035-958-2 860
3.003 Кольцо резиновое уплотнительное O-типа 11x2.8 N000-035-934-2 -
3.004 Втулка переключения передач 16x20x30.5 N000-035-916-2 -
3.006 Рычаг переключения передач V2 N000-035-936-2 -
3.015 Вилка переключения передач V2 N000-035-963-2 -
3.022 Крышка корпуса редуктора V2 N000-035-967-2 -
3.023 Прокладка крышка-редуктора V2 N000-035-912-2 -
3.025 Подшипник шариковый 16013 N000-045-552 -
3.026 Колесо регулирующее V2 N000-035-970-2 -
3.028 Полуось V2 N000-035-972-2 -
3.030 Вал шлицевой V2 N000-035-974-2 -
3.031 Кольцо стопорное D70 N000-045-553 -
3.034 Шестерня коническая V2 N000-035-978-2 -
3.040 Крышка пылезащитная V2 N000-035-980-2 -
3.041 Сальник D62хd35х8 N000-045-554 -
3.042 Вилка сцепления V2 N000-035-982-2 -
3.044 Вал конической шестерни V2 N000-035-983-2 -
3.046 Корпус редуктора V2 N000-035-985-2 -
3.052 Кольцо резиновое уплотнительное O-типа 10.2x2.65 N000-045-555 100
3.056 Сальник D14хd8х4 U592-400-090 297.33
3.057 Соединитель V2 N000-035-988-2 -
3.059 Прокладка фланец-коробка V2 N000-035-989-2 -
3.061 Шестерня ведущая коническая V2 N000-035-991-2 -
3.068 Шестерня двойная промежуточного вала V2 N000-035-993-2 -
3.072 Шестерня двойная заднего хода V2 N000-035-997-2 -
3.074 Подшипник игольчатый роликовый K20x24x17 N000-045-556 -
3.075 Вал промежуточный V2 N000-036-000-2 -
3.080 Фланец двигателя 13лс N000-036-001-2 -
3.094 Муфта фрикционная V2 сцепления в сборе # N000-035-948-2 2 820
3.103 Пружина N000-045-557 -
3.104 Пробка заливного отверстия N000-036-004-2 -
3.105 Вал главный V2 N000-036-005-2 -
3.112 Прокладка задней крышки N000-045-558 -
3.114 Крышка задняя N000-045-559 -
3.115 Вал переключения передач N000-045-560 -
3.117 Штифт 10x12x13 N000-045-561 -
3.122 Подшипник шариковый 6203 открытый (40х17х12) C&U N000-009-927 599.7
3.123 Шестерня двойная 1 N000-045-562 -
3.124 Втулка распорная N000-045-563 -
3.125 Шестерня двойная 2 N000-045-564 -
3.126 Вал N000-045-565 -
3.127 Подшипник шариковый 6305-2RS (62x25x17) N000-006-557 2 331.34
3.128 Кольцо стопорное D25 N000-045-566 -
3.129 Подшипник упорный шариковый 51104 N000-035-899 -
3.130 Подшипник 6004-2RSH N000-037-907 607
4.02 Стартер ручной в сборе N000-035-857 1 680
4.03 Кожух маховика N000-035-859 -
4.05 Стакан храповика стартера N000-035-860 -
4.06 Крыльчатка маховика N000-035-862 -
4.07 Маховик N000-035-863 -
4.09 Магнето N000-035-865 1 669
4.10 Сальник коленвала D52xd35xh8 N000-035-866 101.03
4.11 Болт-пробка слива масла ДВС N000-035-867 -
4.12 Шайба болта для слива масла N000-035-848 -
4.13 Реле датчика масла N000-029-852 -
4.14 Зажим N000-035-850 -
4.15 Картер N000-036-177 -
4.16 Датчик уровня масла поплавковый N000-035-852 -
4.18 Коленвал N000-036-178 -
4.19 Распредвал N000-036-179 -
4.20 Тарелка толкателя N000-035-858 -
4.21 Толкатель клапана N000-035-868 -
4.22 Втулка D8хh14 N000-035-869 -
4.23 Прокладка крышки картера N000-035-870 224
4.24 Регулятор центробежный в сборе N000-035-871 -
4.25 Подшипник коленвала N000-035-873 -
4.26 Крышка картера N000-035-875 -
4.27 Крышка-щуп маслозаливной горловины N000-035-876 -
4.28 Крышка маслозаливной горловины N000-035-877 -
4.31 Фильтр воздушный в сборе N000-035-786 -
4.32 Прокладка под корпус воздушного фильтра N000-035-788 -
4.33 Шланг сапуна N000-035-789 -
4.34 Карбюратор N000-036-180 2 990
4.35 Прокладка под карбюратор N000-035-791 -
4.37 Шланг топливный L200 D8/d4 N000-035-793 -
4.38 Теплоизолятор N000-035-794 -
4.39 Шпилька крепления карбюратора N000-035-795 -
4.40 Прокладка под теплоизолятор N000-035-796 -
4.41 Экран теплозащитный N000-035-798 -
4.42 Прокладка глушителя N000-035-800 -
4.44 Труба выхлопная N000-035-803 -
4.46 Прокладка трубы глушителя N000-035-804 -
4.47 Глушитель N000-035-805 -
4.51 Бак топливный в сборе с фильтром и крышкой N000-035-808 2 119
4.53 Крышка клапанная N000-035-811 -
4.54 Прокладка крышки клапанов N000-035-813 -
4.55 Коромысла в сборе N000-035-815 -
4.56 Направляющая толкателей N000-035-816 404
4.57 Колпачек клапана N000-035-817 250
4.58 Сухарь выпускного клапана N000-035-818 -
4.59 Сухарь впускного клапана N000-035-819 -
4.60 Пружина клапана N000-035-821 -
4.61 Клапан впускной N000-036-181 -
4.62 Клапан выпускной N000-035-824 -
4.63 Колпачек маслосъемный N000-035-826 -
4.64 Свеча зажигания F7TC N000-001-726-2 404.12
4.65 Уплотнение впускного клапана N000-035-827 -
4.67 Головка цилиндра N000-036-182 -
4.68 Втулка D12хh20 N000-035-829 -
4.69 Прокладка головки цилиндра N000-036-183 230
4.70 Кольца поршневые (набор) N000-036-184 840
4.71 Кольцо стопорное поршневого пальца N000-035-832 -
4.72 Поршень N000-036-185 -
4.73 Палец поршневой N000-035-834 -
4.75 Шатун в сборе N000-036-186 -
4.76 Основание рычага реулировки оборотов N000-035-836 -
4.77 Пружина рычага регулятора N000-035-837 -
4.78 Тяга рычага регулятора N000-035-839 -
4.79 Пружина тяги N000-035-841 -
4.80 Рычаг регулировки оборотов N000-035-842 -
4.83 Уплотнение вала рычага регулятора 8?14?5 N000-035-843 -
4.84 Шайба вала рычага регулятора N000-035-844 -
4.85 Вал регулятора оборотов N000-035-845 -
4.86 Элемент фильтрующий N000-035-846 700
4.88 Вал балансировочный N000-035-847 -

Похожие товары

ЗУБР 13 л.с., мотоблок с ВОМ (МТШ-700) - Фото 12
ЗУБР 7 л.с., мотоблок с понижающей передачей (МТБ-400)
ЗУБР 13 л.с., мотоблок с ВОМ (МТШ-700) - Фото 13
ЗУБР 7 л.с., усиленный мотоблок (МТУ-350)
ЗУБР 13 л.с., мотоблок с ВОМ (МТШ-700) - Фото 14
ЗУБР 7 л.с., усиленный мотоблок с понижающей передачей (МТУ-450)
ЗУБР 13 л.с., мотоблок с ВОМ (МТШ-700) - Фото 15
ЗУБР 9 л.с., мотоблок с ВОМ (МТШ-600)
Авторизация
У вас нет аккаунта? Зарегистрироваться
Укажите логин, E-mail или номер телефона, которые вы использовали при регистрации.
Забыли пароль?
