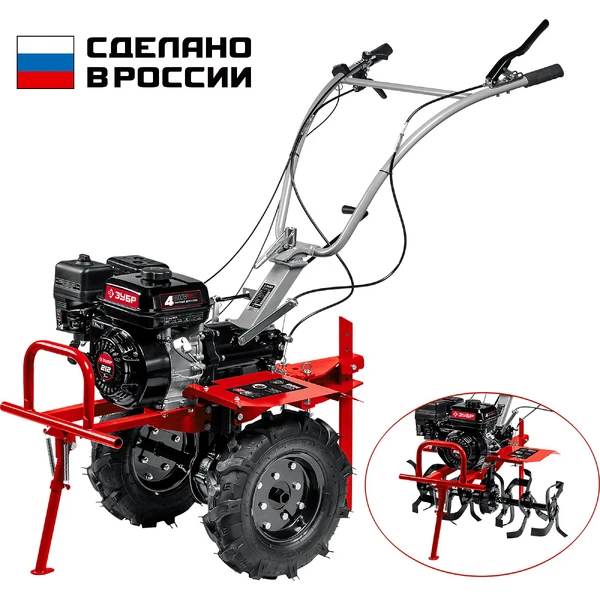

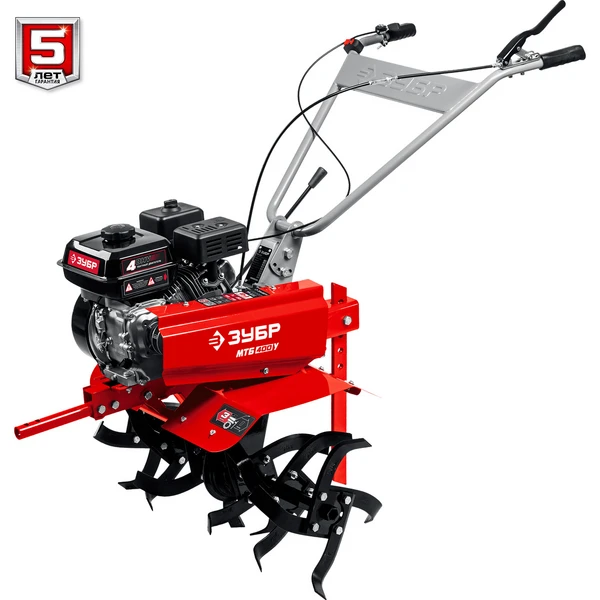

ЗУБР увеличенные колеса, 7 л.с., мотоблок с понижающей передачей (МТБ-400 У)
Мощный бензиновый мотоблок предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения мотоблока значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. Сделано в России. Обратите внимание, что c 07.2021 сошник поставляется без транспортировочных колес
Преимущества

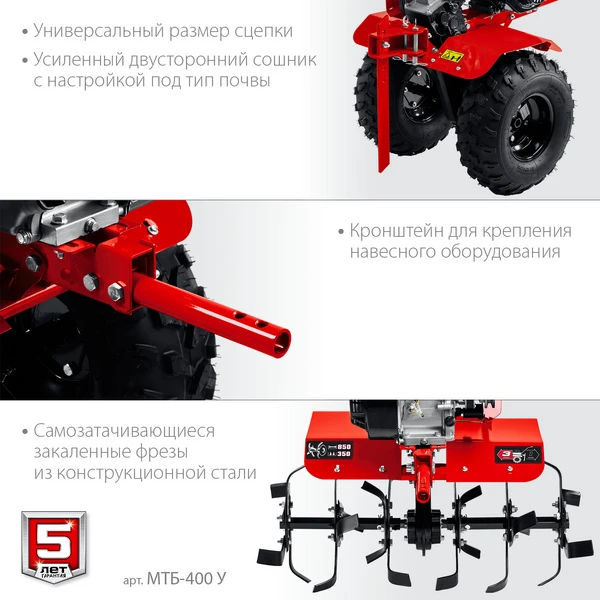

- Кронштейн для крепления навесного оборудования (диаметр 30 мм) и шкив отбора мощности позволяют использовать широкую гамму навесного оборудования: снегоуборщик, щетку, роторную косилку

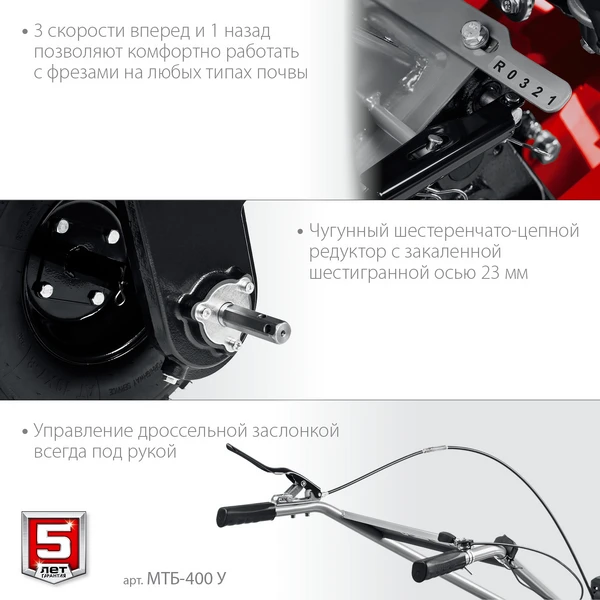

- 3 скорости вперед (понижающая, основная и повышающая) и 1 назад позволяют комфортно работать на любых типах почвы
- Чугунный шестеренчато-цепной редуктор с закаленной шестигранной осью 23 мм
- Cамозатачивающиеся закаленные фрезы из конструкционной стали

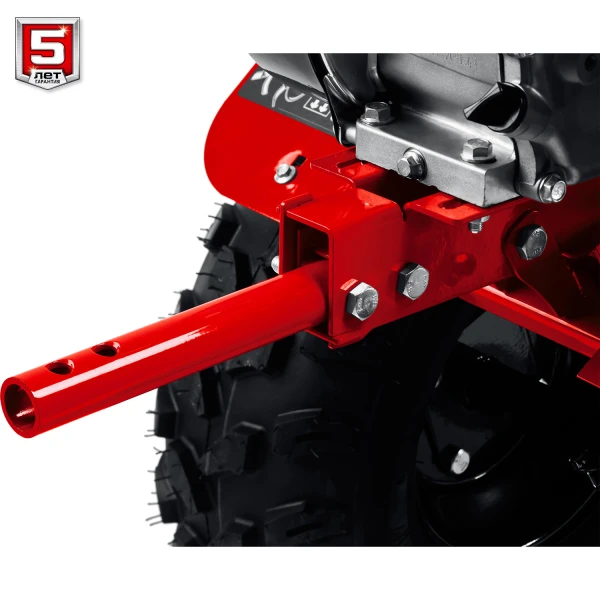

- Универсальная сцепка позволяет использовать различное навесное оборудование
- Рукоять мотоблока с возможностью регулировки по вертикали делает управление более комфортным

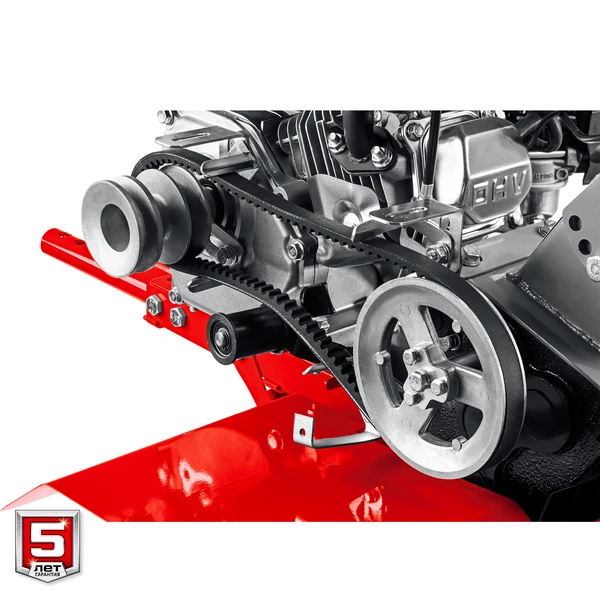

- Клиновидный зубчатый ремень в приводе культиватора обладает повышенной износостойкостью по сравнению с обычными ремнями
- Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки
- Защитный кожух ограничивает доступ к вращающимся частям клиноременной передачи и обеспечивает безопасность

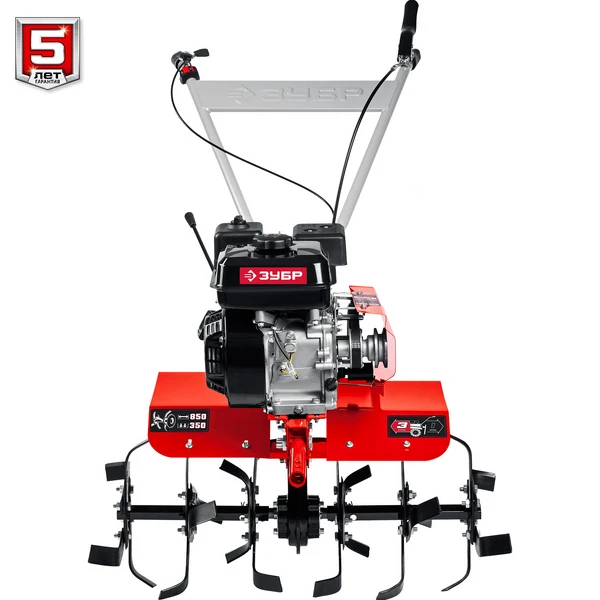

- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению мотоблока вперед
- Конструкция мотоблока позволяет использовать его с различными навесными оборудованием

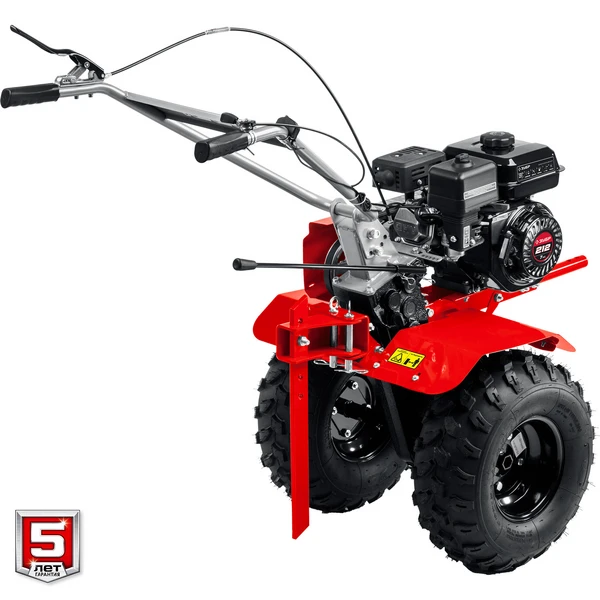

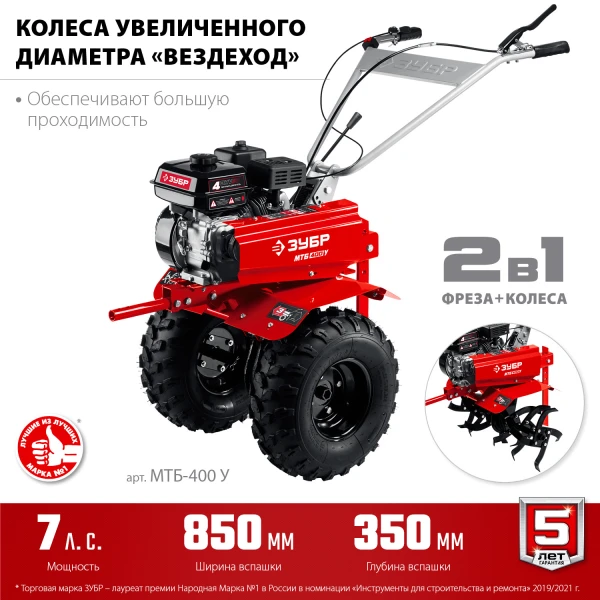

- Большие пневматические колеса ВЕЗДЕХОД обеспечивают отличную проходимость
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли
Использование
Для обработки почвы
| Гарантия | 60 |
| Тип двигателя | бензиновый |

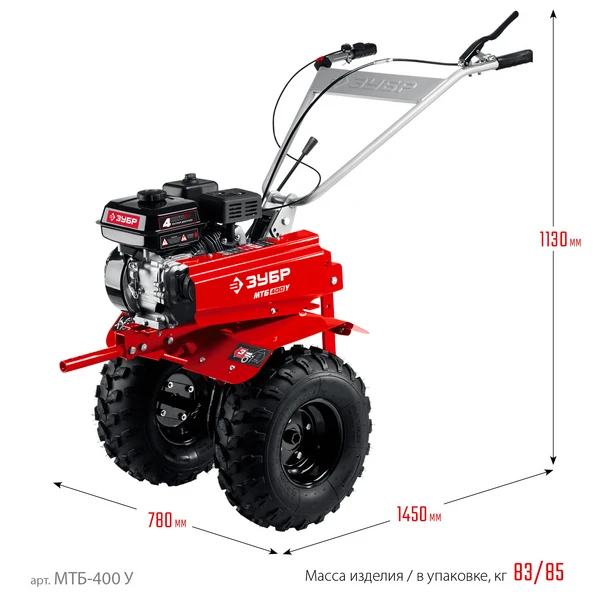

| Габариты, см | 80x60x70 |
| Масса изделия, кг | 81 |
| Масса в упаковке, кг | 85 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Колеса | есть |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ92 |
| Ширина вспашки, мм | 850 |
| Глубина вспашки, мм | 350 |
| Число скоростей | 3 вперед/1 назад |
| Число оборотов вала, об/мин | 37 / 1-ая, 82 / 2-ая, 113 / 3-ая, 51 / задняя |
| Сцепление | ременное |
| Тип редуктора | шестеренчато-цепной |
| Cошник | есть |
| Диски защиты растений | нет |
| Норма расхода топлива, л/маш.-час | 1.9 |
| Объем двигателя, см³ | 212 |
| Тип упаковки | коробка картонная |
| Тип колес в комплекте | 19х7-8D |
| Размер колес в комплекте, см | 48х18 |

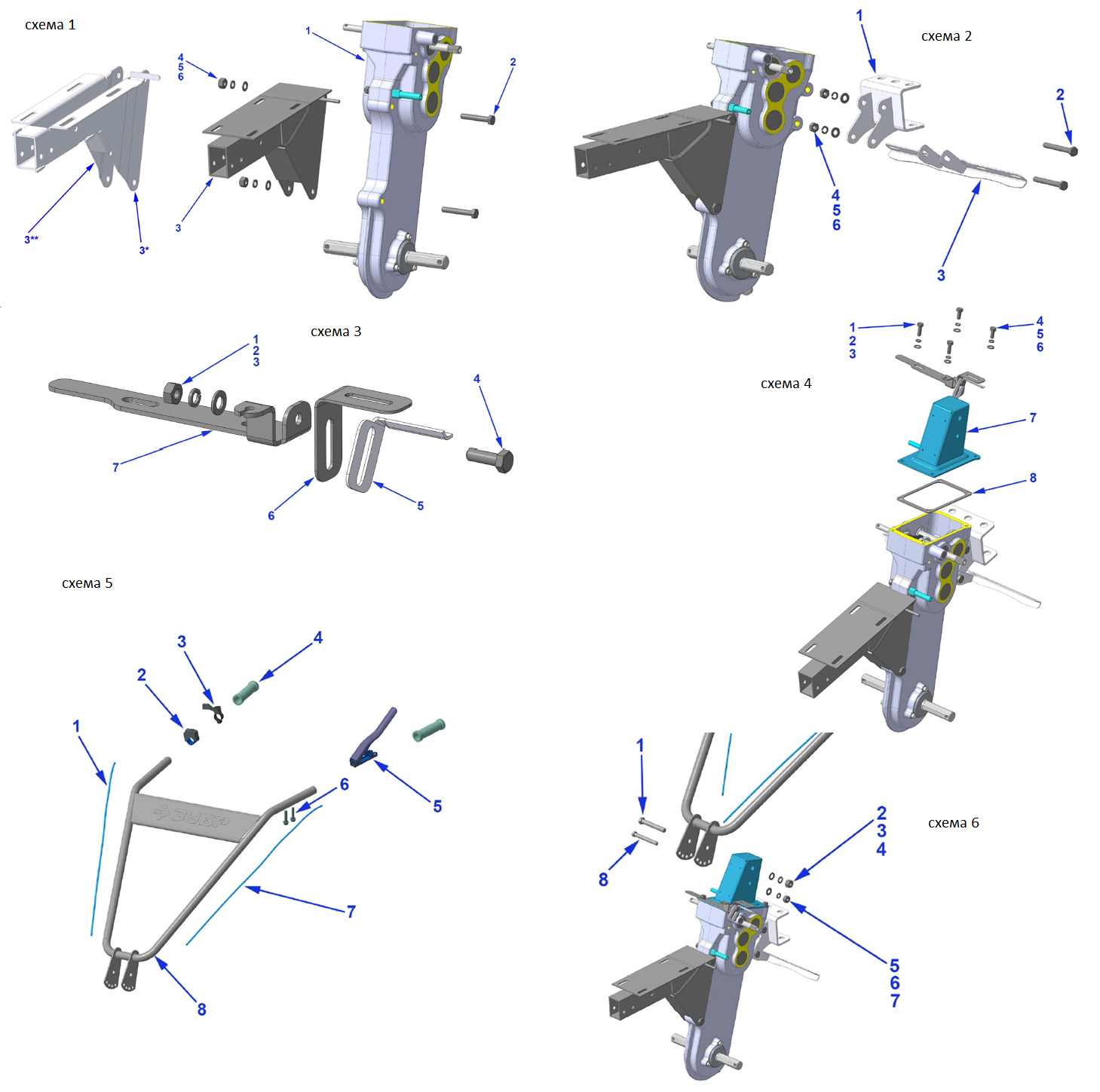

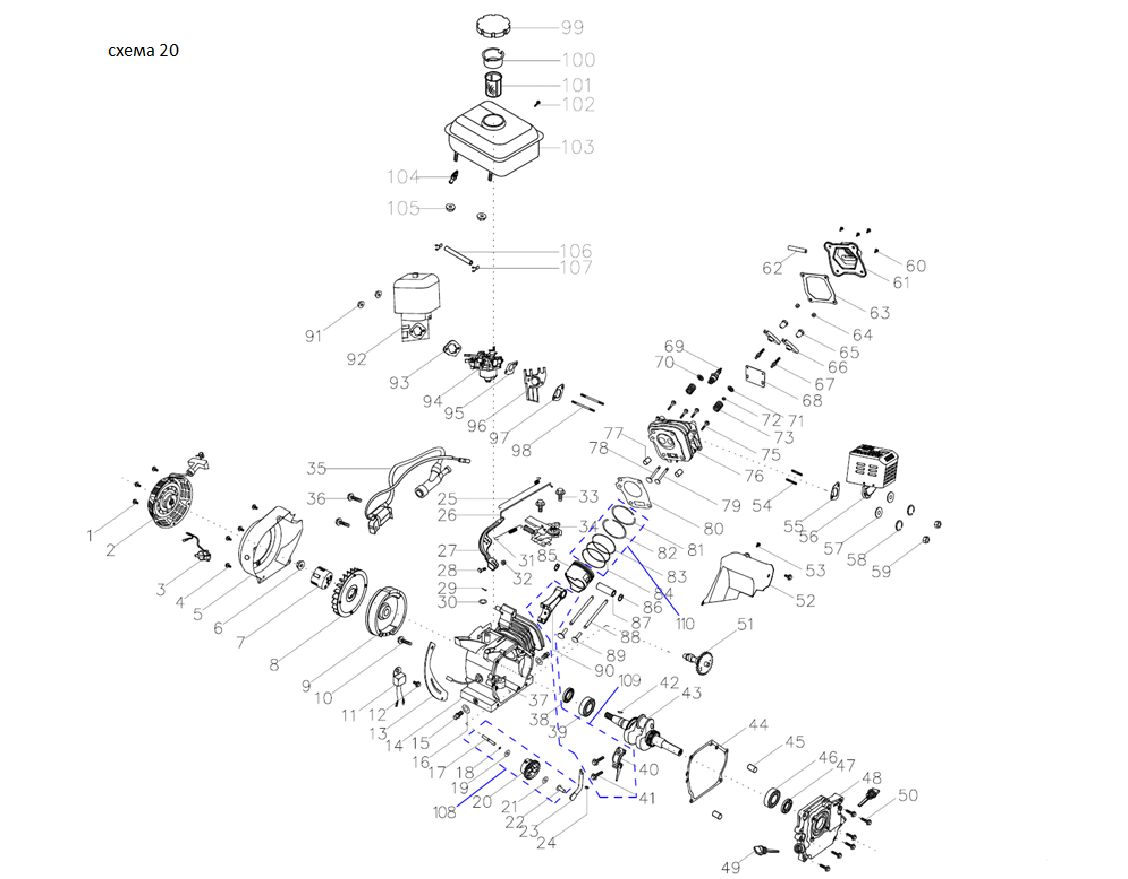

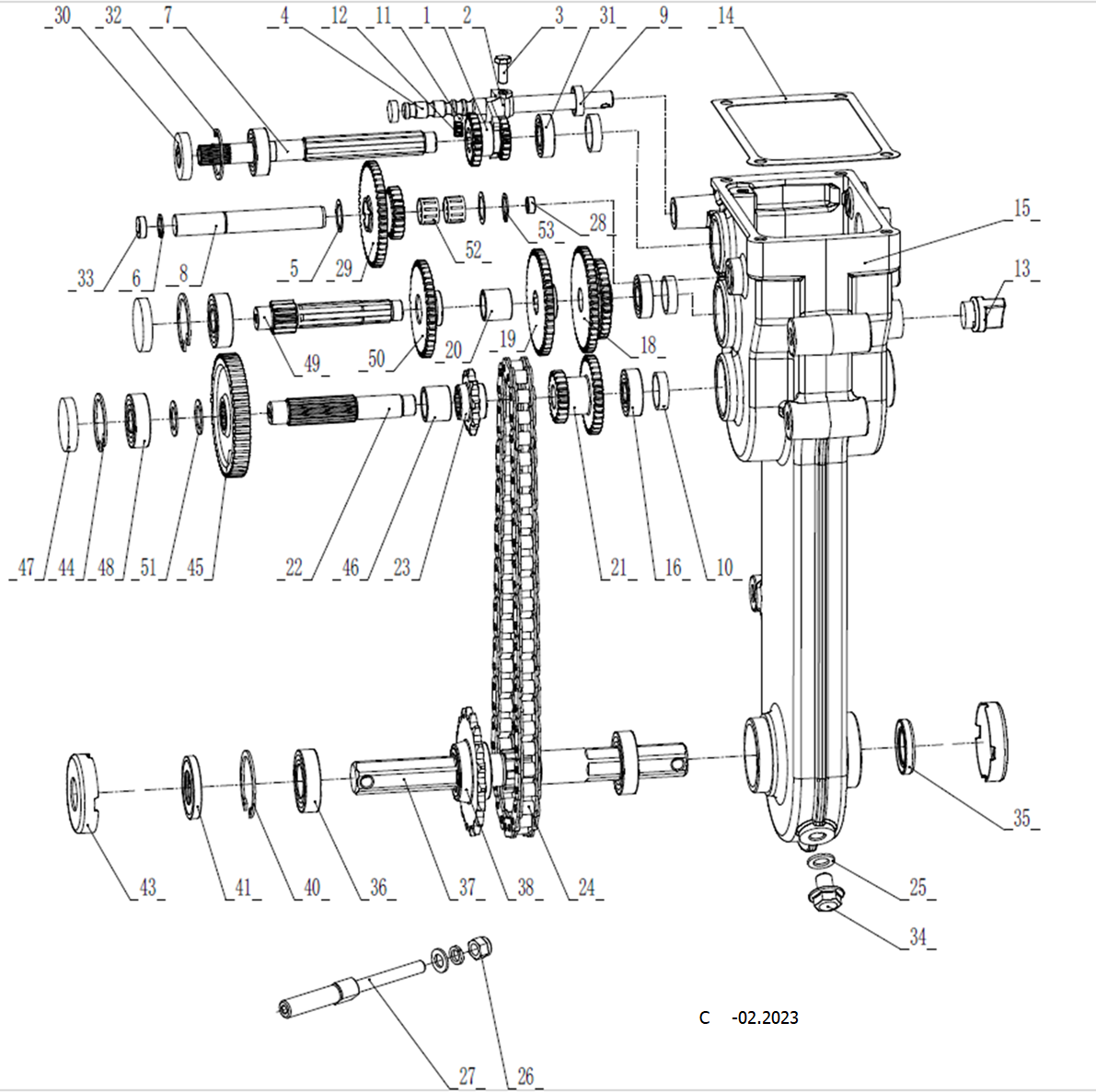

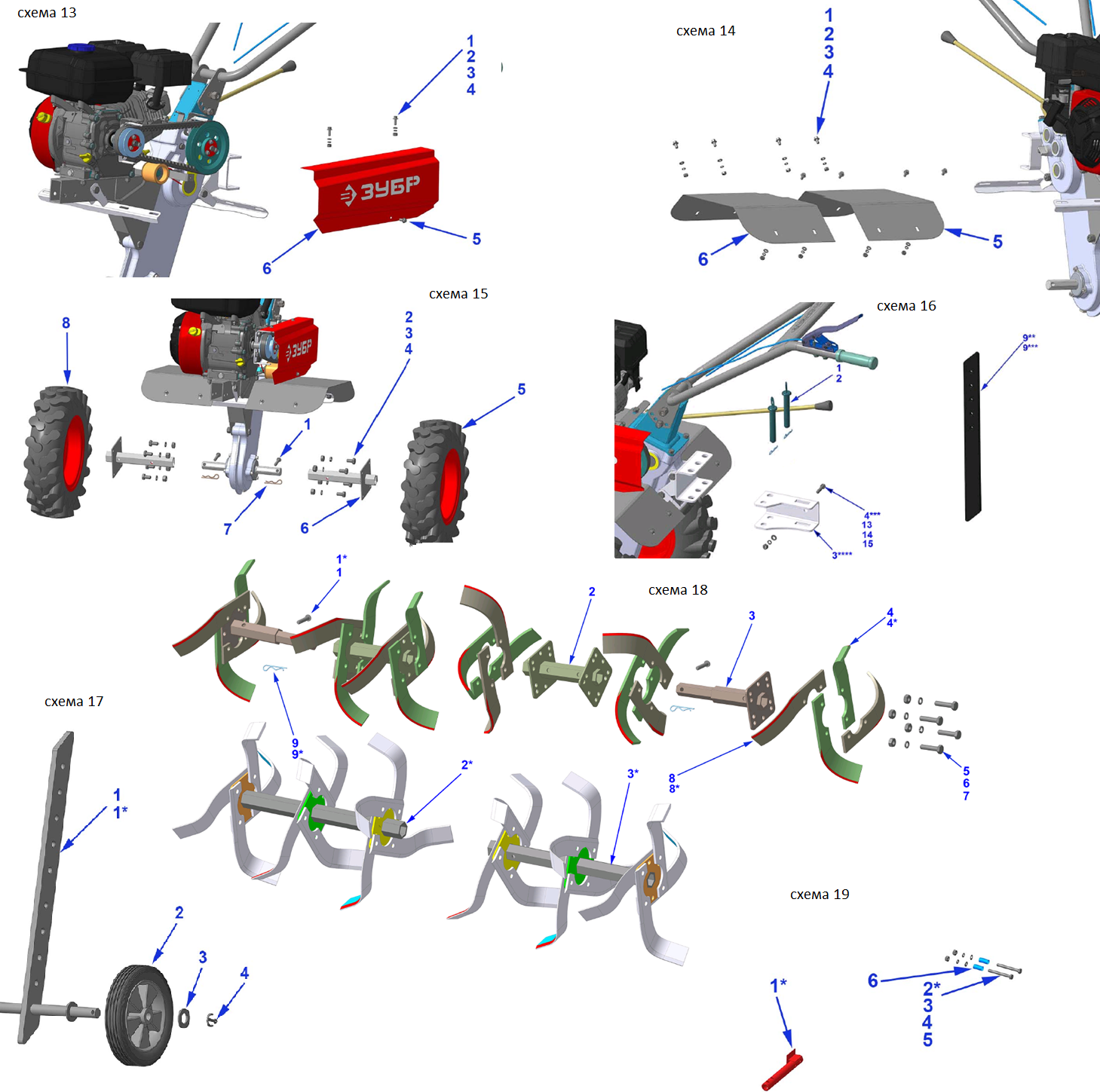

Схема сборки и запчасти ЗУБР увеличенные колеса, 7 л.с., мотоблок с понижающей передачей (МТБ-400 У)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.01 | Редуктор в сборе V3 | N000-029-893-3 | 23 270 | |
| 1.3.1 | Рама левая | N000-039-345 | - | |
| 1.3.2 | Рама правая | N000-039-346 | - | |
| 2.01 | Кронштейн задний | N000-039-330 | - | |
| 2.03 | Кронштейн крыльев задний | N000-029-827 | 980 | |
| 3.05 | Кронштейн ограничения ремня универсальный | N000-032-264 | - | |
| 3.06 | Кронштейн верхний универсальный | N000-032-277 | - | |
| 3.07 | Кронштейн под тросс сцепления | N000-039-344 | - | |
| 4.07 | Опора крепления руля | N000-032-280 | 3 030.93 | |
| 5.01 | Трос дроссельной заслонки | N000-029-821 | 804 | |
| 5.02 | Выключатель зажигания 23kV/0.001A | V000-003-412 | 517 | |
| 5.03 | Рычаг газа | N000-029-665 | 676 | |
| 5.04 | Ручка резиновая | N000-029-662 | - | |
| 5.05 | Рычаг привода сцепления | N000-029-819 | 650 | |
| 5.07 | Трос привода сцепления | N000-029-822 | 377 | |
| 5.08 | Ручка управления | N000-029-820 | - | |
| 7.01 | Двигатель 7 л.с. V1 | N000-032-275 | 30 309.28 | |
| 7.07 | Шкив ведущий | N000-029-843-2 | 1 089 | |
| 7.12 | Шпонка вала двигателя | N000-032-276 | - | |
| 8.04 | Шкив ведомый одноручейковый | N000-029-830 | 1 575 | |
| 8.09 | Кронштейн кожуха (П-образный) | N000-039-339 | - | |
| 8.11 | Ролик натяжной с возвратной пружиной | N000-029-829 | 1 376 | |
| 8.12 | Пружина возвратная | N000-032-263 | - | |
| 10.01 | Ручка рычага переключения передач | N000-029-848 | 265 | |
| 10.02 | Рычаг переключения передач | N000-029-823 | 656.7 | |
| 10.03 | Палец 5х25 мм | N000-032-262 | - | |
| 11.05 | Кронштейн крыльев передний | N000-032-268 | 980 | |
| 12.01 | Ремень зубчатый 17х937Lp/914Li | N000-029-842 | 1 134 | |
| 13.06 | Кожух ремня | N000-029-826 | - | |
| 14.05 | Крыло левое | N000-032-265 | 2 513 | |
| 14.06 | Крыло правое | N000-032-270 | 2 513 | |
| 15.01 | Штифт с головкой и шплинтом 8х40 | N000-029-850 | 173 | |
| 15.05 | Колесо пневматическое левое 19х7.00-8 | N000-032-266 | 9 298 | |
| 15.06 | Ось колесная 23 мм (двухсторонняя) | N000-032-267 | 1 960 | |
| 15.08 | Колесо пневматическое правое 19х7.00-8 | N000-032-272 | 9 298 | |
| 16.01 | Штифт сцепки 16x120 в сборе с шплинтом | N000-029-694 | 280 | |
| 16.03 | Кронштейн сцепки | N000-039-338 | 1 797 | |
| 16.09 | Сошник в сборе | N000-039-350 | - | |
| 18.02 | Ось (3 фрезы) 23 мм левая | N000-039-342 | 1 612 | |
| 18.03 | Ось (3 фрезы) 23 мм правая | N000-039-343 | 1 612 | |
| 18.04 | Нож фрезы левый | N000-039-324 | - | |
| 18.08 | Нож фрезы правый | N000-039-325 | - | |
| 19.01 | Кронштейн передней навески 2 отверстия | N000-029-841-2 | 1 222 | |
| 20.02 | Стартер в сборе | N000-029-851 | 1 262 | |
| 20.05 | Кожух маховика | N000-032-288 | - | |
| 20.07 | Стакан маховика | N000-032-289 | - | |
| 20.08 | Крыльчатка маховика | N000-032-290 | - | |
| 20.09 | Маховик | N000-032-291 | 1 414.43 | |
| 20.11 | Реле датчика масла | N000-029-852 | - | |
| 20.14 | Картер | N000-029-853 | 4 064 | |
| 20.15 | Болт для слива масла M10х12 | N000-029-699 | - | |
| 20.23 | Вал регулятора оборотов | N000-032-293 | 477 | |
| 20.25 | Пружина тяги | N000-032-294 | 117 | |
| 20.26 | Тяга рычага регулятора | N000-032-295 | - | |
| 20.27 | Рычаг регулировки оборотов | N000-032-296 | 1 722 | |
| 20.31 | Пружина рычага регулятора | N000-032-297 | 133 | |
| 20.34 | Основание рычага регулировки оборотов | N000-032-298 | 980 | |
| 20.35 | Магнето | N000-029-855 | 1 791 | |
| 20.37 | Датчик уровня масла поплавковый | N000-029-856 | - | |
| 20.38 | Сальник D41.25хd25х6 | N000-029-779 | 707.22 | |
| 20.39 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | 780 | |
| 20.40 | Крышка шатуна | N000-032-299 | - | |
| 20.42 | Шпонка сегментная L18xS4xH5 | N000-029-858 | 100 | |
| 20.43 | Коленвал | N000-029-859 | 2 756 | |
| 20.44 | Прокладка крышки картера | N000-029-860 | 954 | |
| 20.48 | Крышка картера | N000-029-861 | 2 080 | |
| 20.49 | Крышка-щуп маслозаливной горловины | N000-029-862 | - | |
| 20.51 | Распредвал | N000-032-300 | 4 948 | |
| 20.52 | Экран теплозащитный | N000-032-301 | - | |
| 20.55 | Прокладка глушителя | N000-029-863 | - | |
| 20.56 | Глушитель | N000-029-864 | 1 212.37 | |
| 20.61 | Крышка клапанная | N000-032-302 | - | |
| 20.62 | Шланг сапуна | N000-032-303 | - | |
| 20.63 | Прокладка крышки клапанов | N000-029-865 | - | |
| 20.64 | Контргайка | N000-029-866 | - | |
| 20.65 | Гайка регулировочная M6 | N000-029-867 | - | |
| 20.66 | Коромысло клапана | N000-029-868 | - | |
| 20.67 | Шпилька коромысла | N000-029-869 | - | |
| 20.68 | Направляющая штанг | N000-029-870 | - | |
| 20.69 | Свеча зажигания F7TC | N000-001-726-2 | 404.12 | |
| 20.70 | Тарелка впускного клапана | N000-029-871 | 234 | |
| 20.71 | Тарелка выпускного клапана | N000-029-872 | 234 | |
| 20.72 | Подпятник | N000-029-873 | 610 | |
| 20.73 | Пружина клапана | N000-029-874 | 234 | |
| 20.75 | Болт M8х55 | N000-032-304 | - | |
| 20.76 | Головка блока цилиндров | N000-032-305 | 7 682 | |
| 20.77 | Штифт головки | N000-032-306 | - | |
| 20.78 | Клапан впускной | N000-029-875 | 1 086 | |
| 20.79 | Клапан выпускной | N000-029-876 | 1 086 | |
| 20.80 | Прокладка головки цилиндра | N000-029-877 | 371 | |
| 20.85 | Поршень D70 | N000-029-879 | - | |
| 20.86 | Кольцо стопорное поршневого пальца | N000-029-880 | - | |
| 20.87 | Палец поршневой | N000-029-881 | - | |
| 20.88 | Штанга | N000-032-307 | - | |
| 20.89 | Тарелка толкателя | N000-032-308 | - | |
| 20.90 | Шатун | N000-035-141 | - | |

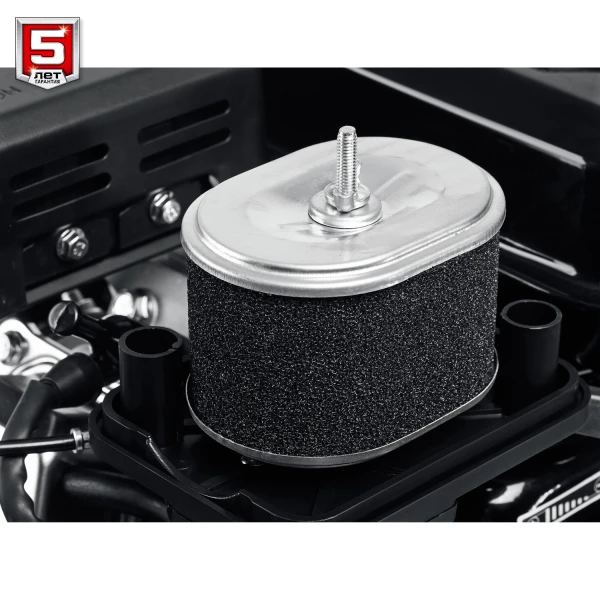

| 20.92 | Фильтр воздушный в сборе | N000-029-883 | 1 081 | |
| 20.92-1 | Элемент фильтрующий воздушнго фильтра (бумажный) | N000-032-465 | 468 | |
| 20.93 | Прокладка под корпус воздушного фильтра | N000-029-884 | - | |
| 20.94 | Карбюратор | N000-029-885 | 2 314 | |
| 20.95 | Прокладка под карбюратор | N000-029-886 | - | |
| 20.96 | Теплоизолятор | N000-029-887 | - | |
| 20.97 | Прокладка под теплоизолятор | N000-029-888 | - | |
| 20.98 | Шпилька крепления карбюратора | N000-032-309 | - | |
| 20.99 | Крышка топливного бака | N000-029-889 | - | |
| 20.101 | Фильтр сетчатый топливного бака | N000-029-896 | - | |
| 20.103 | Бак топливный 6л | N000-029-890 | 3 944 | |
| 20.104 | Штуцер бака | N000-032-310 | 100 | |
| 20.106 | Шланг топливный L200 D8/d4 | N000-029-892 | - | |
| 20.107 | Хомут шланга | N000-032-311 | - | |
| 20.108 | Регулятор центробежный в сборе | N000-029-854 | - | |
| 20.109 | Шатун в сборе | N000-029-857 | 3 444 | |
| 20.110 | Кольца поршневые (набор) D70 | N000-029-878 | 910 | |
| 21.01 | Шестерня | N000-035-168 | - | |
| 21.02 | Вилка переключения скоростей | N000-035-144 | - | |
| 21.04 | Вал переключения скоростей | N000-035-145 | - | |
| 21.07 | Вал основной V3 | N000-035-169-3 | - | |
| 21.08 | Вал передачи заднего хода V3 | N000-035-165-3 | - | |
| 21.09 | Сальник D22xd12xh6 | N000-032-340 | - | |
| 21.10 | Торцевое уплотнение D28хd24хh6 | N000-032-316 | 404.12 | |
| 21.11 | Шарик стальной d 6,3 | N000-032-319 | - | |
| 21.12 | Пружина d1,2хd6,2х20 | N000-035-143 | - | |
| 21.13 | Пробка маслозаливного отверстия V3 | N000-032-318-3 | 120 | |
| 21.14 | Прокладка редуктора V3 | N000-035-234-3 | 190 | |
| 21.15 | Корпус редуктора V3 | N000-035-142-3 | - | |
| 21.16 | Подшипник 6202 | N000-032-328 | - | |
| 21.18 | Шестерня V3 | N000-035-156-3 | - | |
| 21.19 | Шестерня | N000-035-157 | - | |
| 21.20 | Втулка d18,3xd23x20,2 | N000-035-158 | - | |
| 21.21 | Шестерня | N000-035-150 | - | |
| 21.22 | Вал с шестерней | N000-035-153 | - | |
| 21.23 | Звездочка | N000-035-151 | - | |
| 21.24 | Цепь (ширина шага=15.875/ D ролика=10.16) | N000-035-149 | 3 839.18 | |
| 21.27 | Вал для натяжного ролика | N000-029-831 | - | |
| 21.28 | Пробка d12х5 | N000-045-778 | - | |
| 21.29 | Двойная шестерня заднего хода V3 | N000-035-164-3 | - | |
| 21.30 | Сальник D35хd15х7 | N000-032-402 | 252.58 | |
| 21.32 | Кольцо d35x1,5 | N000-035-166 | - | |
| 21.33 | Пробка d16х6 | N000-035-162 | 157.61 | |
| 21.35 | Сальник D41xd25x7 | N000-045-779 | 150 | |
| 21.36 | Подшипник 6005 | N000-032-353 | - | |
| 21.37 | Вал шестигранный | N000-035-148 | - | |
| 21.38 | Звездочка | N000-035-147 | - | |
| 21.40 | Кольцо стопорное D47 разрезное | N000-036-220 | 100 | |
| 21.41 | Сальник D45x25x7 | N000-045-780 | 190 | |
| 21.43 | Крышка пылезащитная V3 | N000-035-146-3 | - | |
| 21.44 | Кольцо стопорное d40xh1,5 | N000-032-334 | - | |
| 21.45 | Шестерня | N000-035-152 | - | |
| 21.47 | Пробка d40х7 | N000-035-154 | - | |
| 21.48 | Подшипник 6203 | N000-032-335 | - | |
| 21.49 | Вал с шестерней V3 | N000-035-160-3 | - | |
| 21.50 | Шестерня | N000-035-159 | - | |
| 21.52 | Подшипник игольчатый K16x20x13 | N000-045-781 | - | |
