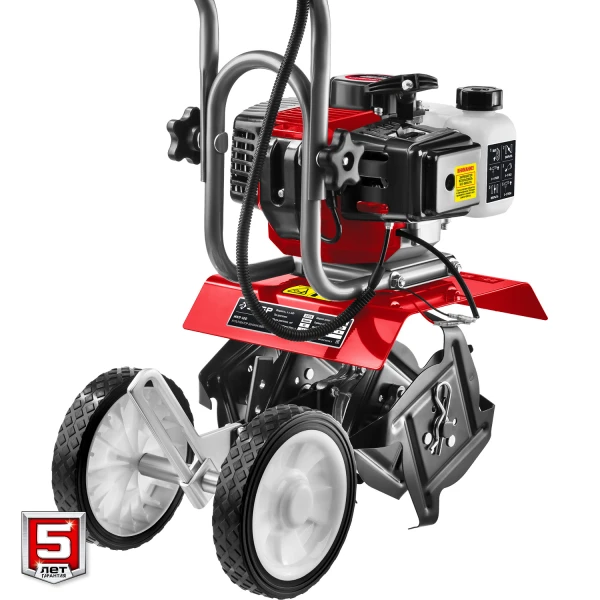

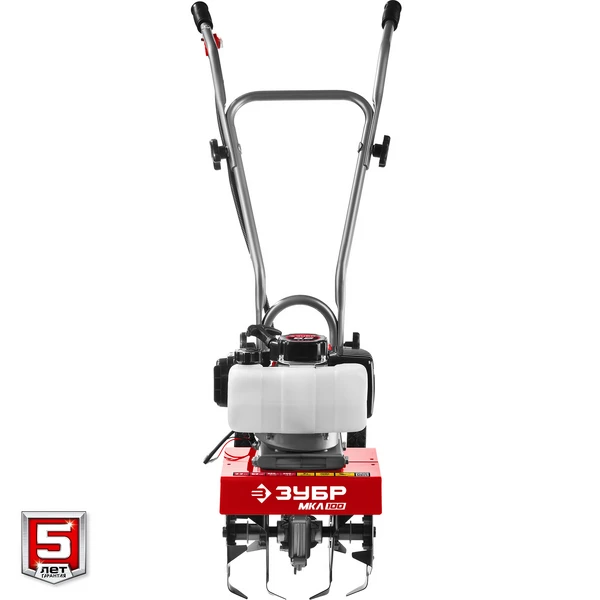

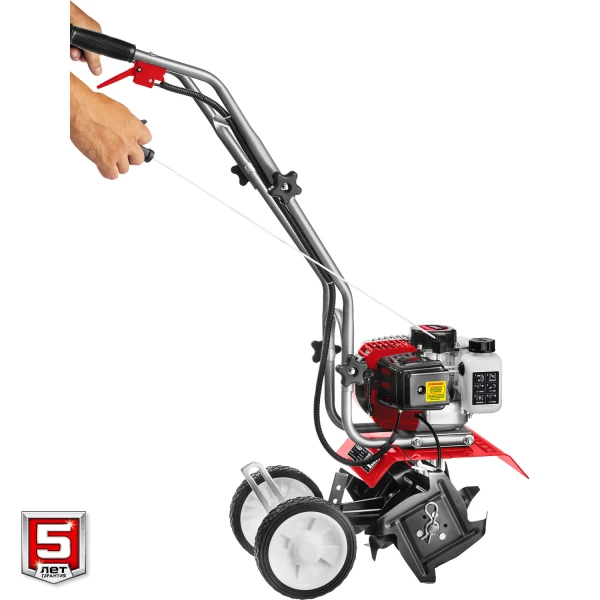

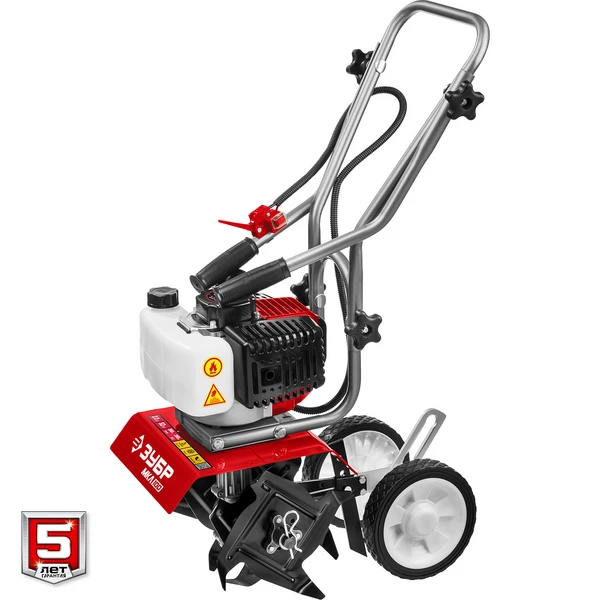

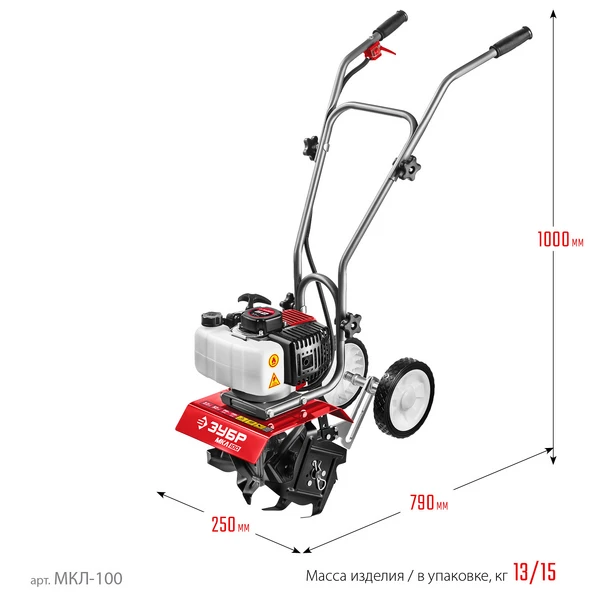

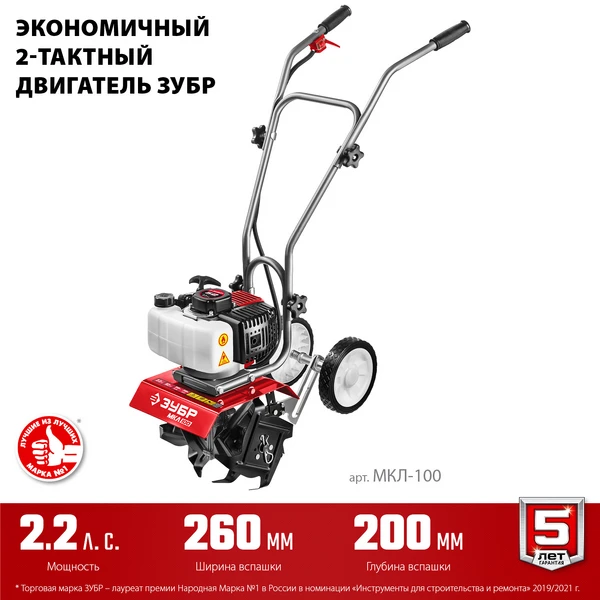

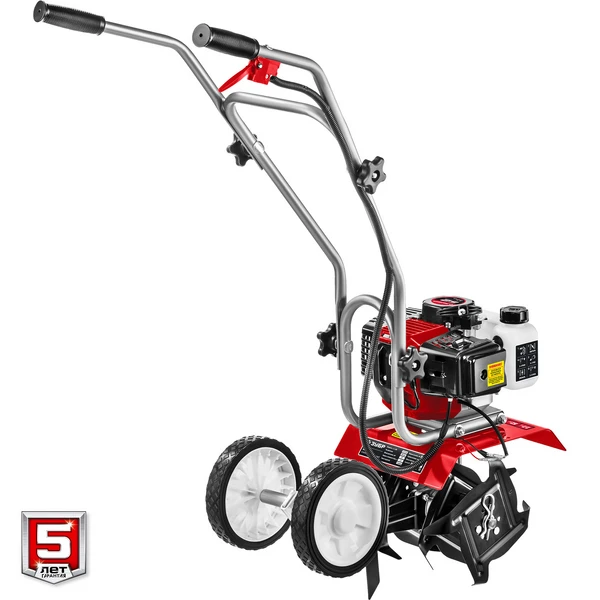

ЗУБР 2.2 л.с., бензиновый культиватор (МКЛ-100)

Лёгкий и манёвренный культиватор с двухтактным двигателем для рыхления и культивации почвы на приусадебном участке. Сошник позволяет контролировать величину заглубления. Складная рукоятка и транспортные колеса облегчают эксплуатацию, транспортировку и хранение.

Преимущества

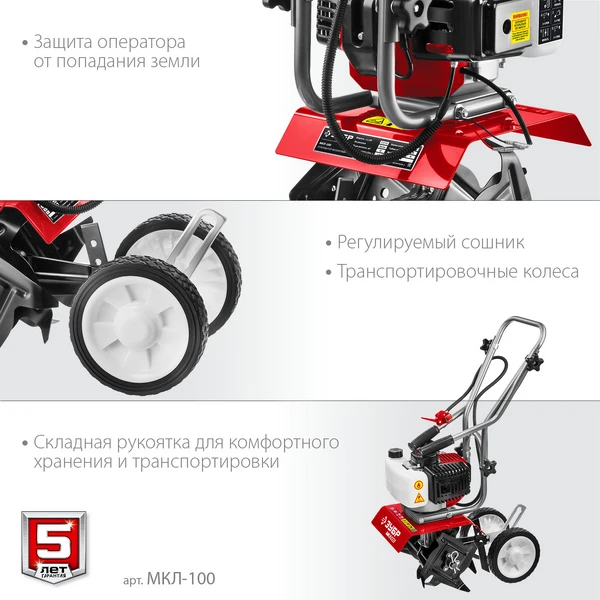

На корпусе предусмотрен щиток, защищающий оператора от попадания земли,
Cамозатачивающиеся фрезы прекрасно закапываются на полную глубину и способствуют продвижению культиватора вперед,

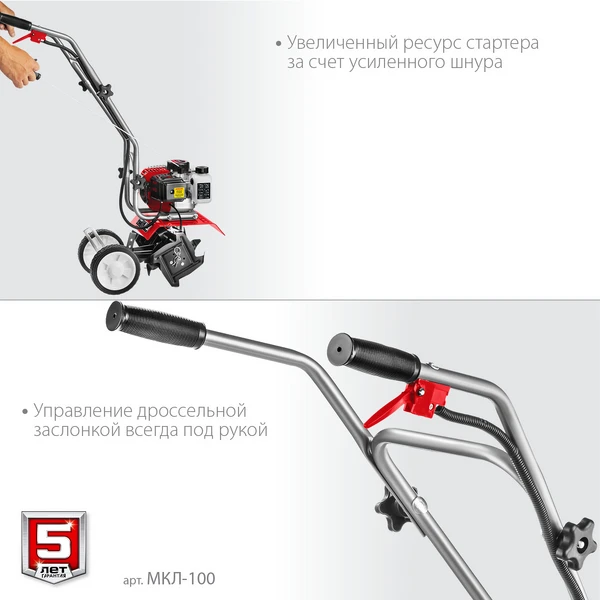

Складная рукоятка обеспечивает удобство хранения и транспортировки агрегата,
В конструкции культиватора предусмотрены колеса для более удобной транспортировки,
Транспортировочное колесо позволяет с легкостью перевозить культиватор по участку
Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки и простоту эксплуатации
На корпусе предусмотрен щиток, который защищает оператора от попадания земли

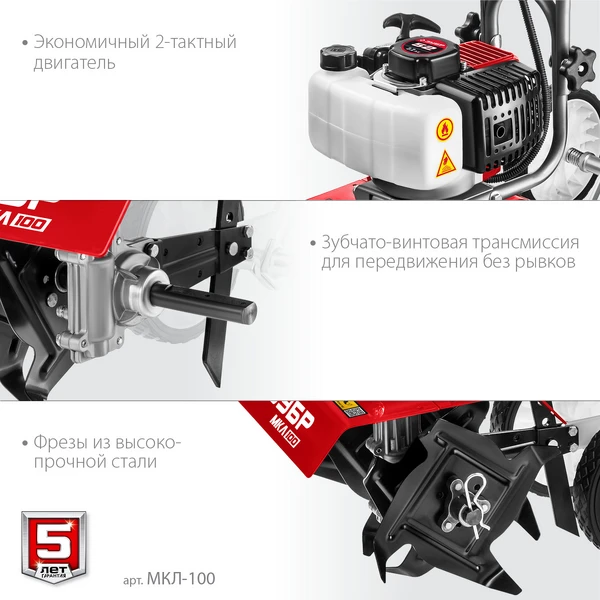

Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению культиватора вперед.

Использование

Для обработки почвы.

Гарантия	60
Тип двигателя	бензиновый
Габариты, см	61x37x58
Масса изделия, кг	16
Масса в упаковке, кг	17
Мощность, Вт	1600
Мощность, л.с.	2.2
Тактность двигателя	2-х тактный
Двигатель	ЗУБР
Емкость топливного бака, л	1.2
Топливо	АИ92
Ширина вспашки, мм	260
Глубина вспашки, мм	200
Число скоростей	1 вперед
Тип редуктора	червячный
Cошник	есть
Колеса для перемещения	есть
Норма расхода топлива, л/маш.-час	1.0
Объем двигателя, см³	52
Тип упаковки	коробка картонная

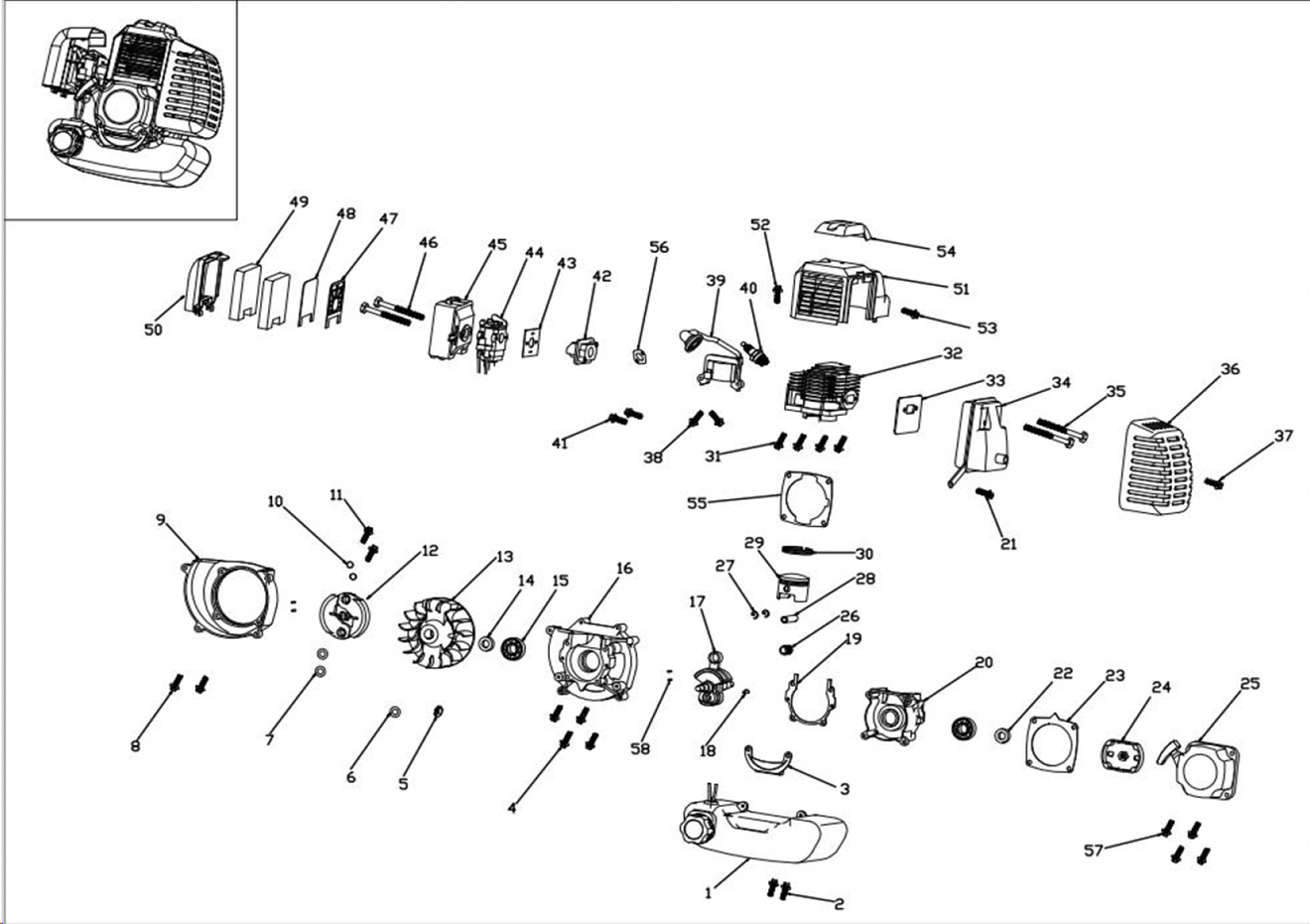

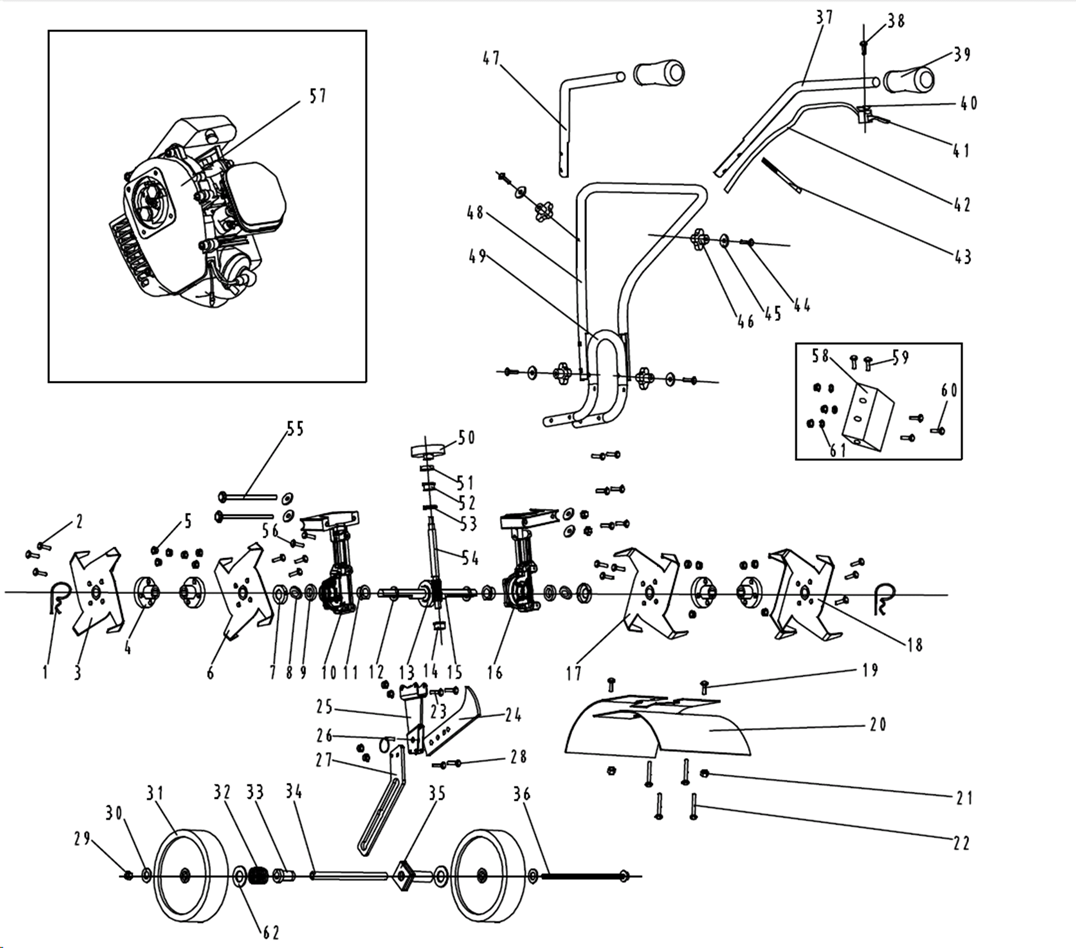

Схема сборки и запчасти ЗУБР 2.2 л.с., бензиновый культиватор (МКЛ-100)

№	Наименование	Артикул	Цена
1.01	Бак топливный в сборе пластиковый (N000-030-974)	N000-030-974	592.84
1.02	Винт M5x20 (N000-027-514)	N000-027-514	-
1.03	Кронштейн бака (N000-030-975)	N000-030-975	-
1.04	Винт M5х35 (N000-020-825)	N000-020-825	-
1.05	Гайка М8 (N000-030-360)	N000-030-360	-
1.09	Кожух маховика (N000-030-977)	N000-030-977	-
1.10	Шайба пружинная D8 (N000-008-167)	N000-008-167	-
1.11	Винт M8x25 (N000-027-572)	N000-027-572	-
1.12	Сцепление (N000-030-978)	N000-030-978	424.03
1.13	Маховик (N000-030-979)	N000-030-979	830.6
1.14	Сальник D30хd15х7 (N000-029-165)	N000-029-165	282.83
1.15	Подшипник шариковый 6202 открытый (35х15х11) CCEB (N000-006-326)	N000-006-326	367.5
1.16	Картер левая часть (N000-030-980)	N000-030-980	1 593.9
1.17	Вал коленчатый в сборе с шатуном (N000-030-981)	N000-030-981	1 306.75
1.18	Шпонка сегментная L12xS3xH5 (N000-030-976)	N000-030-976	102
1.19	Прокладка картера паронитовая (N000-030-982)	N000-030-982	102
1.20	Картер правая часть (N000-021-768)	N000-021-768	968.85
1.21	Винт M5х12 (U516-140-027)	U516-140-027	-
1.22	Сальник D22хd12хh7 (U590-430-018)	U590-430-018	180.15
1.23	Алюминиевая пластина (N000-030-984)	N000-030-984	105.63
1.24	Храповик V1 круглый метал (N000-030-985)	N000-030-985	167.1
1.25	Стартер в сборе V1 (N000-030-986)	N000-030-986	587.97
1.26	Подшипник игольчатый (14х10х16) (N000-021-782)	N000-021-782	152.12
1.26-30,32	Цилиндро-поршневая группа (ЦПГ) в сборе D44 (N000-032-017)	N000-032-017	4 637.32
1.27	Кольцо стопорное поршевого пальца (N000-030-987)	N000-030-987	-
1.28	Палец поршневой (N000-030-988)	N000-030-988	-
1.29	Поршень D44 (N000-030-989)	N000-030-989	-
1.30	Кольцо поршневое D44 (N000-030-990)	N000-030-990	-
1.32	Цилиндр D44 (N000-030-991)	N000-030-991	1 340.92
1.33	Прокладка глушителя паронитовая (N000-030-992)	N000-030-992	102
1.34	Глушитель (N000-030-993)	N000-030-993	-
1.35	Винт M5x60 H4 (UM01-000-199)	UM01-000-199	-
1.36	Крышка глушителя (N000-030-994)	N000-030-994	-
1.38	Винт M5х25 (N000-028-621)	N000-028-621	-
1.39	Магнето (N000-030-995)	N000-030-995	1 242.12
1.40	Свеча зажигания TORCH L7RTC (U590-350-077)	U590-350-077	674.03
1.41	Винт M5х30 (U367-520-021)	U367-520-021	-
1.42	Теплоизолятор (N000-030-996)	N000-030-996	329.77
1.43	Прокладка карбюратора паронитовая (N000-030-997)	N000-030-997	102
1.44	Карбюратор MPF15S5D/Stable (N000-030-998)	N000-030-998	1 737.07
1.45	Фильтр воздушный (N000-030-999)	N000-030-999	-
1.45-50	Фильтр воздушный в сборе (N000-031-096)	N000-031-096	458.71
1.46	Винт M5х55 (U355-120-043)	U355-120-043	-
1.47	Прокладка воздушного фильтра (N000-031-000)	N000-031-000	-
1.48	Сетка воздушного фильтра (N000-031-001)	N000-031-001	-
1.49	Элемент фильтрующий поролоновый (N000-031-002)	N000-031-002	-
1.50	Крышка воздушного фильтра (N000-031-003)	N000-031-003	-
1.51	Кожух цилиндра (N000-031-004)	N000-031-004	-
1.54	Крышка кожуха (N000-031-005)	N000-031-005	-
1.55	Прокладка цилиндра паронитовая (N000-031-006)	N000-031-006	102
1.56	Прокладка впускного коллектора паронитовая (N000-031-007)	N000-031-007	102
1.58	Штифт установочный (N000-031-008)	N000-031-008	-
2.01	Шплинт пружинный d3.5 D30 L75 (N000-030-969)	N000-030-969	-
2.02	Болт M6x20 (N000-027-550)	N000-027-550	-
2.03	Фреза 1 (N000-030-754)	N000-030-754	865.4
2.04	Муфта (N000-030-755)	N000-030-755	-
2.05	Гайка М6 (с шайбой с насечкой) (UM05-005-003)	UM05-005-003	-
2.06	Фреза 2 (N000-030-756)	N000-030-756	865.4
2.07	Защита сальника (N000-030-757)	N000-030-757	-
2.08	Шайба D37xd19xh2 (N000-030-970)	N000-030-970	-
2.09	Сальник D32xd19x7 (N000-030-971)	N000-030-971	129.25
2.10	Корпус редуктора левый (N000-030-758)	N000-030-758	-
2.11	Втулка медная (N000-030-759)	N000-030-759	-
2.12	Шайба D32xd19.1x2.3 (N000-030-972)	N000-030-972	-
2.13	Шестерня червячная (N000-030-760)	N000-030-760	1 737.07
2.14	Втулка медная (N000-030-761)	N000-030-761	-
2.15	Вал привода фрез (N000-030-762)	N000-030-762	-
2.16	Корпус редуктора правый (N000-030-763)	N000-030-763	-
2.17	Фреза 3 (N000-030-764)	N000-030-764	865.4
2.18	Фреза 4 (N000-030-765)	N000-030-765	865.4
2.19	Болт M5х12 (N000-013-070)	N000-013-070	-
2.20	Крыло защитное (N000-030-766)	N000-030-766	-
2.21	Гайка M5 (автогровер) (UM05-001-001)	UM05-001-001	103.05
2.22	Болт M6х40 (UM03-000-036)	UM03-000-036	-
2.24	Сошник (N000-030-767)	N000-030-767	-
2.25	Сцепка (N000-030-768)	N000-030-768	-
2.26	Палец L20 D8 (U525-800-041)	U525-800-041	-
2.27	Направляющая колес (N000-030-769)	N000-030-769	-
2.29	Гайка М8 автогровер (UM05-001-008)	UM05-001-008	102
2.30	Шайба D8 (N000-020-148)	N000-020-148	-
2.31	Колесо (N000-030-770)	N000-030-770	-
2.33	Втулка (N000-030-772)	N000-030-772	-
2.34	Ось колес (N000-030-773)	N000-030-773	-
2.35	Втулка (N000-030-774)	N000-030-774	-
2.36	Болт M12x211 (N000-030-973)	N000-030-973	-
2.37	Ручка правая (N000-030-775)	N000-030-775	-
2.38	Болт M5х28 (UM03-000-039)	UM03-000-039	-
2.39	Рукоятка резиновая (N000-030-776)	N000-030-776	-
2.40	Прокладка резиновая (N000-030-777)	N000-030-777	-
2.41	Регулятор дроссельной заслонки в сборе (N000-030-778)	N000-030-778	867.98
2.41-42	Регулятор дроссельной заслонки с тросом в сборе (N000-031-095)	N000-031-095	928.58
2.42	Трос дроссельный в сборе (N000-030-779)	N000-030-779	-
2.43	Трубка (N000-030-780)	N000-030-780	-
2.44	Болт M8х40 (UM03-002-027)	UM03-002-027	-
2.45	Шайба D18хd8х2 (N000-020-149)	N000-020-149	-
2.46	Гайка барашек M8 (N000-030-352)	N000-030-352	-
2.47	Ручка левая (N000-030-781)	N000-030-781	461.36
2.48	Ручка средняя часть (N000-030-782)	N000-030-782	-
2.49	Ручка нижняя часть (N000-030-783)	N000-030-783	-
2.50	Муфта сцепления (N000-030-784)	N000-030-784	927.47
2.51	Подшипник шариковый 629 (26х9х8) (U309-750-013)	U309-750-013	206.1
2.53	Втулка (N000-030-785)	N000-030-785	-
2.54	Вал червячный (N000-030-788)	N000-030-788	887.44
2.55	Болт M8x135 (N000-030-771)	N000-030-771	-
2.56	Болт M6х8 (N000-013-084)	N000-013-084	-
2.57	Двигатель 2-х такт. В сборе (культиватора) (N000-030-786)	N000-030-786	-
2.58	Коробка электро-техническая (N000-030-787)	N000-030-787	-
2.59	Болт M6х12 (N000-013-088)	N000-013-088	-
2.61	Шайба D5 (N000-020-867)	N000-020-867	103.05
2.62	Шайба D12 (N000-018-762)	N000-018-762	-
2.63	Редуктор в сборе (N000-040-261)	N000-040-261	1 576.69
