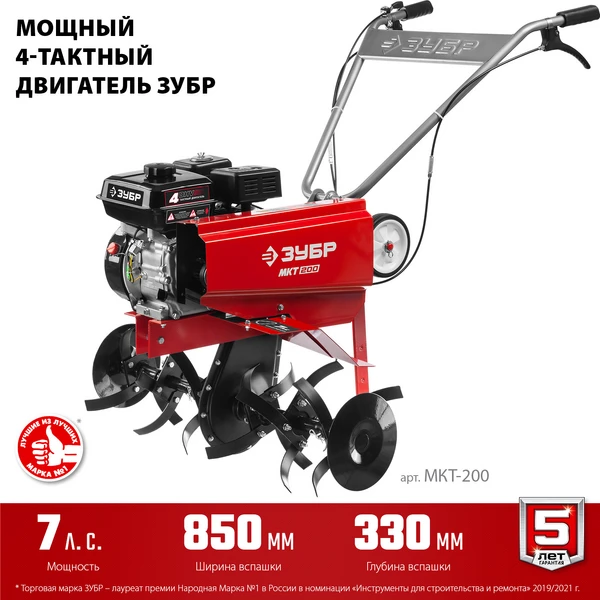

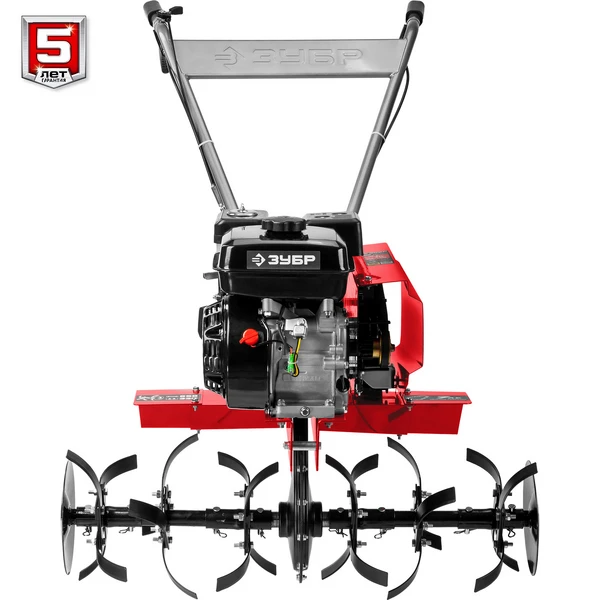

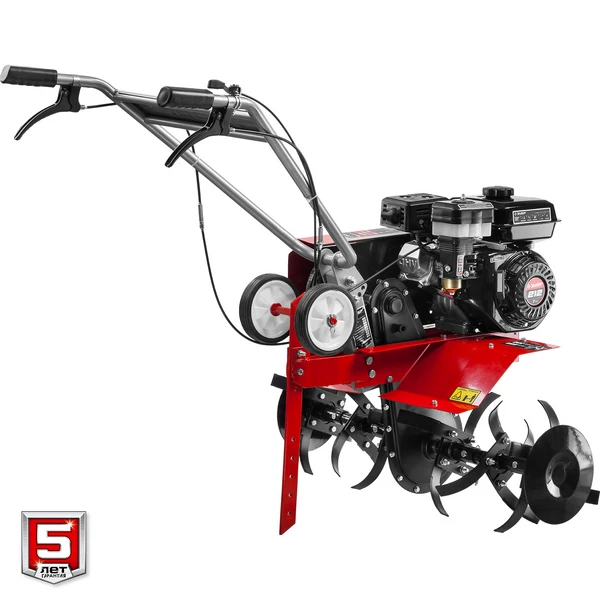

ЗУБР 7 л.с., бензиновый культиватор (МКТ-200)
Мощный бензиновый культиватор предназначен для рыхления и культивирования, а при использовании дополнительного навесного оборудования спектр применения культиватора значительно расширится. Модель предлагает отличное сочетание высокой производительности, управляемости и устойчивости. Сделано в России
Преимущества

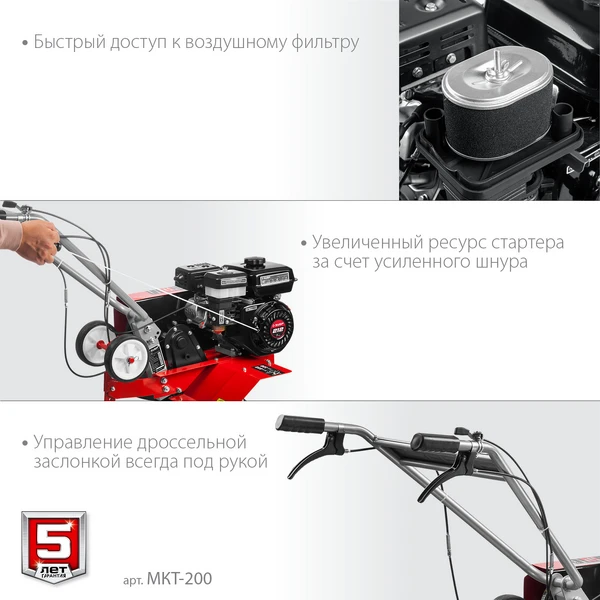

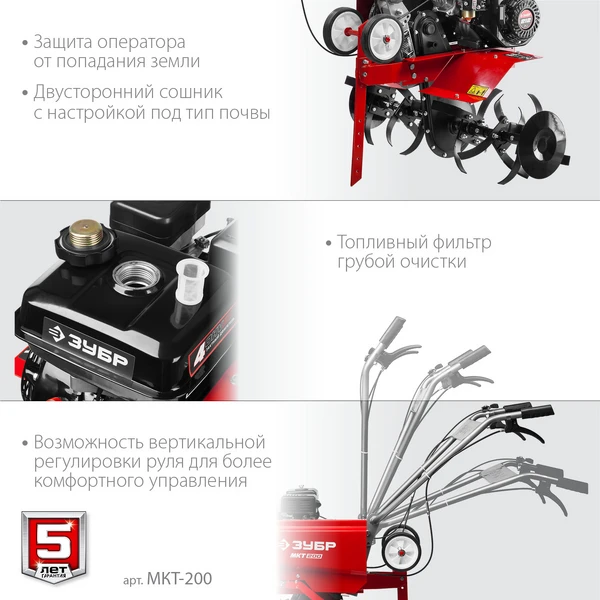

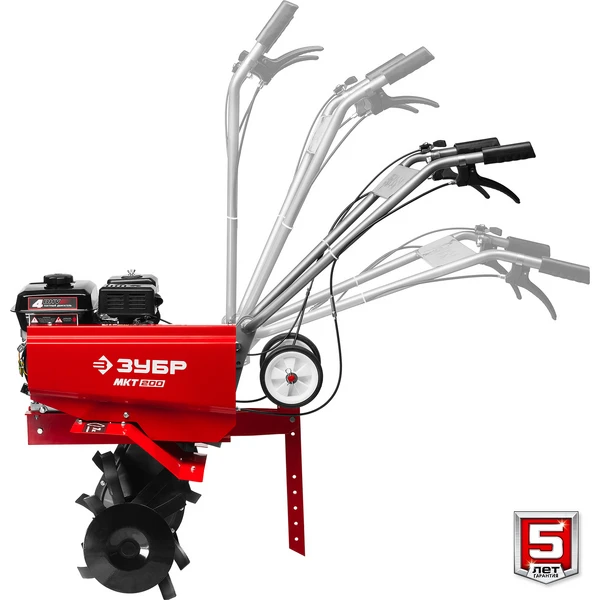

- Рукоять культиватора с возможностью регулировки по вертикали делает управление более комфортным
- Наличие реверса значительно облегчает его эксплуатацию

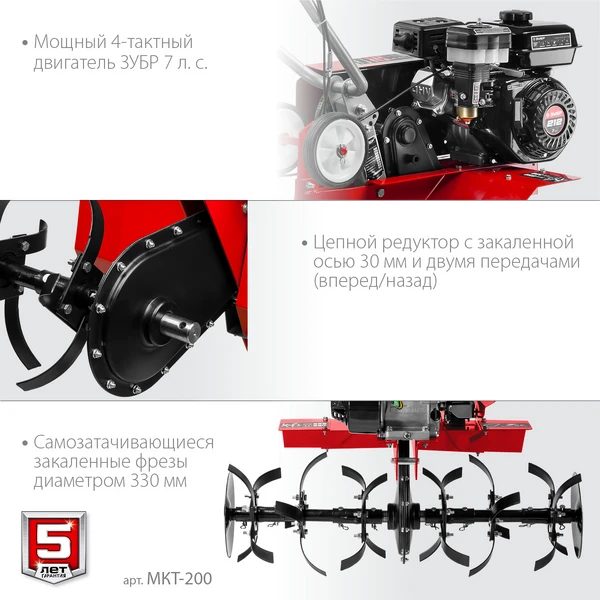

- Цепной редуктор с закаленной осью диаметром 30 мм
- Сошник объединен с транспортировочными колесами для удобства перемещения до места работы не повреждая при этом газон или тротуарную плитку ножами
- На корпусе предусмотрен щиток, защищающий оператора от попадания земли
- Ременное сцепление способствует ровному передвижению без рывков
- Cамозатачивающиеся закаленные фрезы из конструкционной стали
- Защитный кожух ограничивает доступ к вращающимся частям клиноременной передачи и обеспечивает безопасность
- Регулируемый сошник надежно фиксируется к раме культиватора и отвечает за регулировку глубины вспашки
- Закаленные фрезы прекрасно закапываются на полную глубину и способствуют продвижению культиватора вперед
- Боковые диски защищают ваши посадки от вращающихся ножей культиватора
Использование
Для обработки почвы
| Гарантия | 60 |
| Тип двигателя | бензиновый |

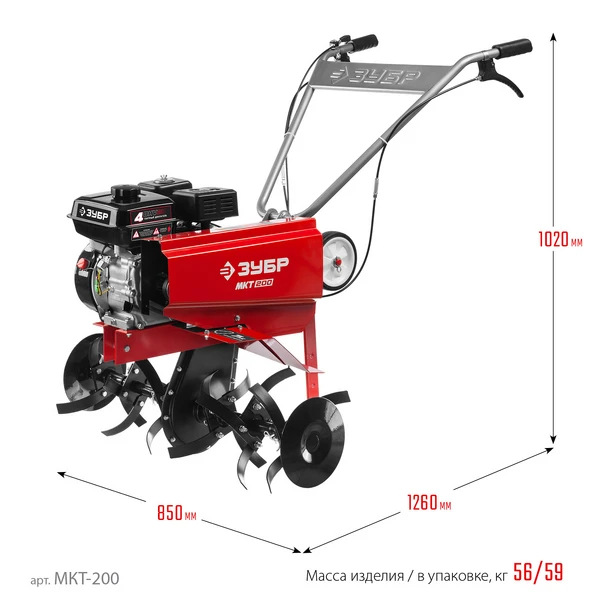

| Габариты, см | 61x37x58 |
| Масса изделия, кг | 56 |
| Масса в упаковке, кг | 59 |
| Мощность, Вт | 5150 |
| Мощность, л.с. | 7 |
| Колеса | нет |
| Тактность двигателя | 4-х тактный |
| Двигатель | ЗУБР |
| Емкость топливного бака, л | 3.6 |
| Емкость масляного бака, л | 0.6 |
| Топливо | АИ92 |
| Ширина вспашки, мм | 550-850 |
| Глубина вспашки, мм | 330 |
| Число скоростей | 1 вперед/1 назад |
| Число оборотов вала, об/мин | 164 / 1-ая, 50 / задняя |
| Сцепление | ременное |
| Тип редуктора | цепной |
| Cошник | есть |
| Диски защиты растений | есть |
| Норма расхода топлива, л/маш.-час | 1.8 |
| Объем двигателя, см³ | 212 |
| Тип упаковки | коробка картонная |

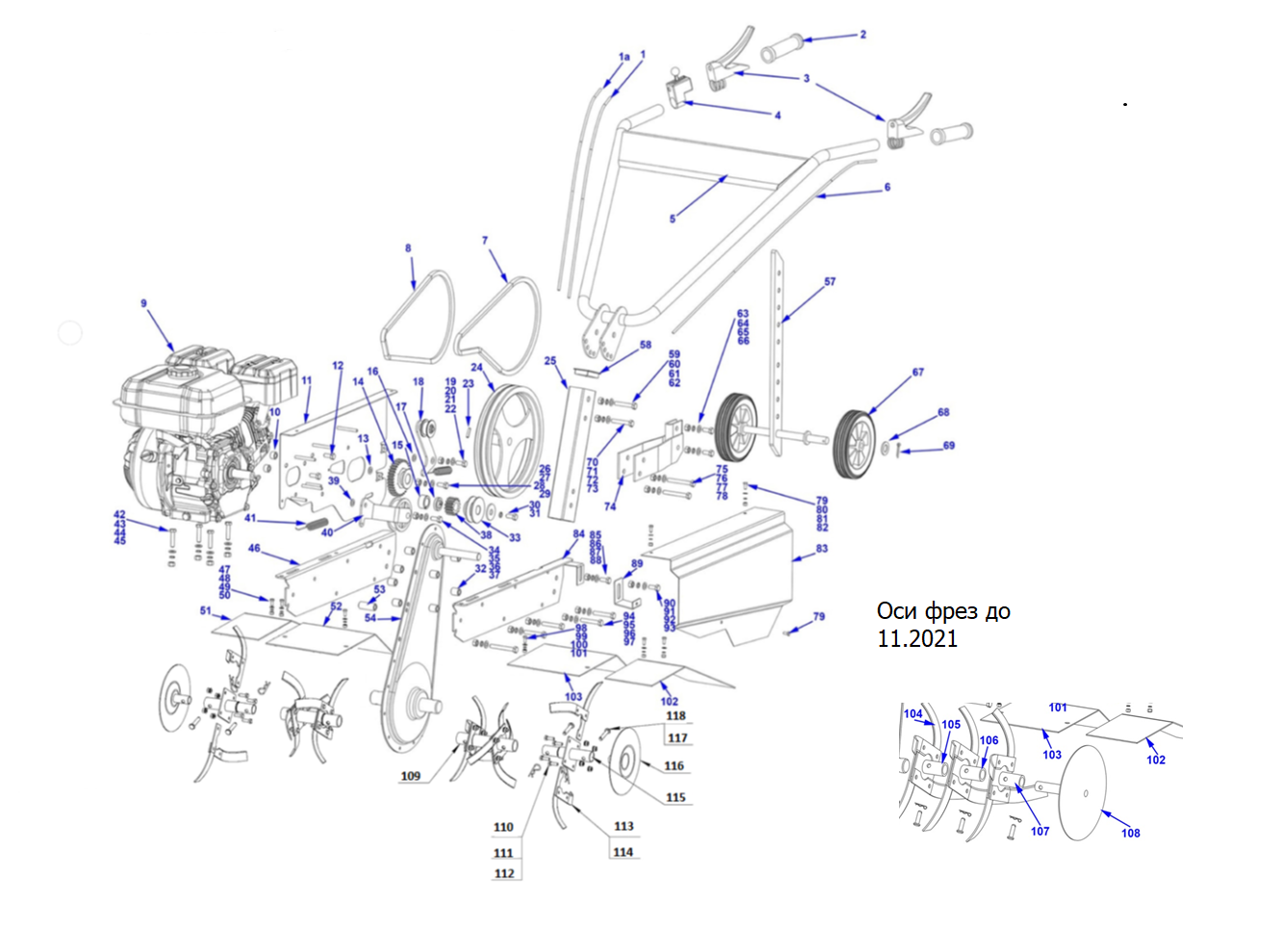

Схема сборки и запчасти ЗУБР 7 л.с., бензиновый культиватор (МКТ-200)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.001 | Трос реверса | N000-035-235 | 323.3 | |
| 1.001a | Трос дроссельной заслонки | N000-029-821 | 804 | |
| 1.002 | Ручка резиновая | N000-029-662 | - | |
| 1.003 | Рычаг привода сцепления (заднего хода) | N000-029-661 | 928 | |
| 1.004 | Рычаг газа | N000-029-665 | 676 | |
| 1.005 | Ручка управления | N000-029-739 | - | |
| 1.006 | Трос привода | N000-029-738 | 442 | |
| 1.007 | Ремень клиновой А-1092 Li | N000-029-742 | 758 | |
| 1.008 | Ремень клиновой O-965 (Z-965) | N000-029-740 | 650 | |
| 1.009 | Двигатель бензиновый в сборе ЗУБР 210 | N000-029-811 | - | |
| 1.010 | Втулка | N000-029-746 | - | |
| 1.011 | Основание | N000-035-173 | - | |
| 1.013 | Шайба 20х3.5 | N000-029-747 | - | |
| 1.014 | Шестерня Z=32 со шкивом задней передачи | N000-029-748 | 1 352 | |
| 1.015 | Втулка | N000-029-759 | - | |
| 1.016,39 | Шайба D25хd15х7 | N000-029-749 | - | |
| 1.017 | Втулка | N000-029-754 | 104 | |
| 1.018 | Ролик натяжной | N000-029-750 | 1 192 | |
| 1.023 | Фиксатор ведомого шкива | N000-029-751 | - | |
| 1.024 | Шкив ведомый | N000-029-752 | 1 309 | |
| 1.025 | Опора крепления руля | N000-035-171 | - | |
| 1.032 | Втулка L19хD9/D16 | N000-019-417 | 216 | |
| 1.033 | Шкив ведущий | N000-029-758 | 1 325 | |
| 1.038 | Шестерня ведущая | N000-029-755 | 310 | |
| 1.038.1 | Шпонка D8x19.5 | N000-017-066 | - | |
| 1.040 | Ролик натяжитель | N000-035-237 | 1 785 | |
| 1.041 | Пружина | N000-035-236 | - | |
| 1.051 | Крыло дополнительное защитное правое | N000-029-757 | 1 431 | |
| 1.052 | Крыло защитное правое | N000-029-761 | 1 010.31 | |
| 1.053 | Втулка L41хD9/D16 | N000-040-969 | 216.21 | |
| 1.054 | Редуктор в сборе | N000-029-766 | 11 535 | |
| 1.055 | Штифт с головкой и шплинтом 10х50 | N000-029-773 | 100 | |
| 1.056 | Нож фрезы левый | N000-029-770 | 303.09 | |
| 1.057 | Сошник V2 толщина 10 мм | N000-029-744-2 | 1 192 | |
| 1.058 | Заглушка | N000-035-174 | - | |
| 1.067 | Колесо транспортировочное V.3 | N000-029-683-3 | 656.7 | |
| 1.074 | Сцепка сошника | N000-035-172 | 8 587.63 | |
| 1.083 | Кожух ремня | N000-029-772 | - | |
| 1.089 | Кронштейн | N000-029-760 | - | |
| 1.102 | Крыло дополнительное защитное левое | N000-029-765 | - | |
| 1.103 | Крыло защитное левое | N000-029-764 | 1 010.31 | |
| 1.104 | Нож фрезы правый | N000-029-771 | 303.09 | |
| 1.105 | Ось фрезы | N000-029-768 | 383 | |
| 1.106 | Ось фрезы D=30 d=24 | N000-029-769 | 382 | |
| 1.107 | Ось (1 фрезы) | N000-035-175 | - | |
| 1.108 | Диск боковой | N000-029-812 | 1 212.37 | |
| 1.109 | Ось фрезы V2 | N000-029-768-2 | 1 410 | |
| 1.115 | Ось (1 фрезы) V2 | N000-035-175-2 | 1 080 | |
| 1.119 | Кронштейн усиления жёскости редуктора | N000-014-407 | 100 | |

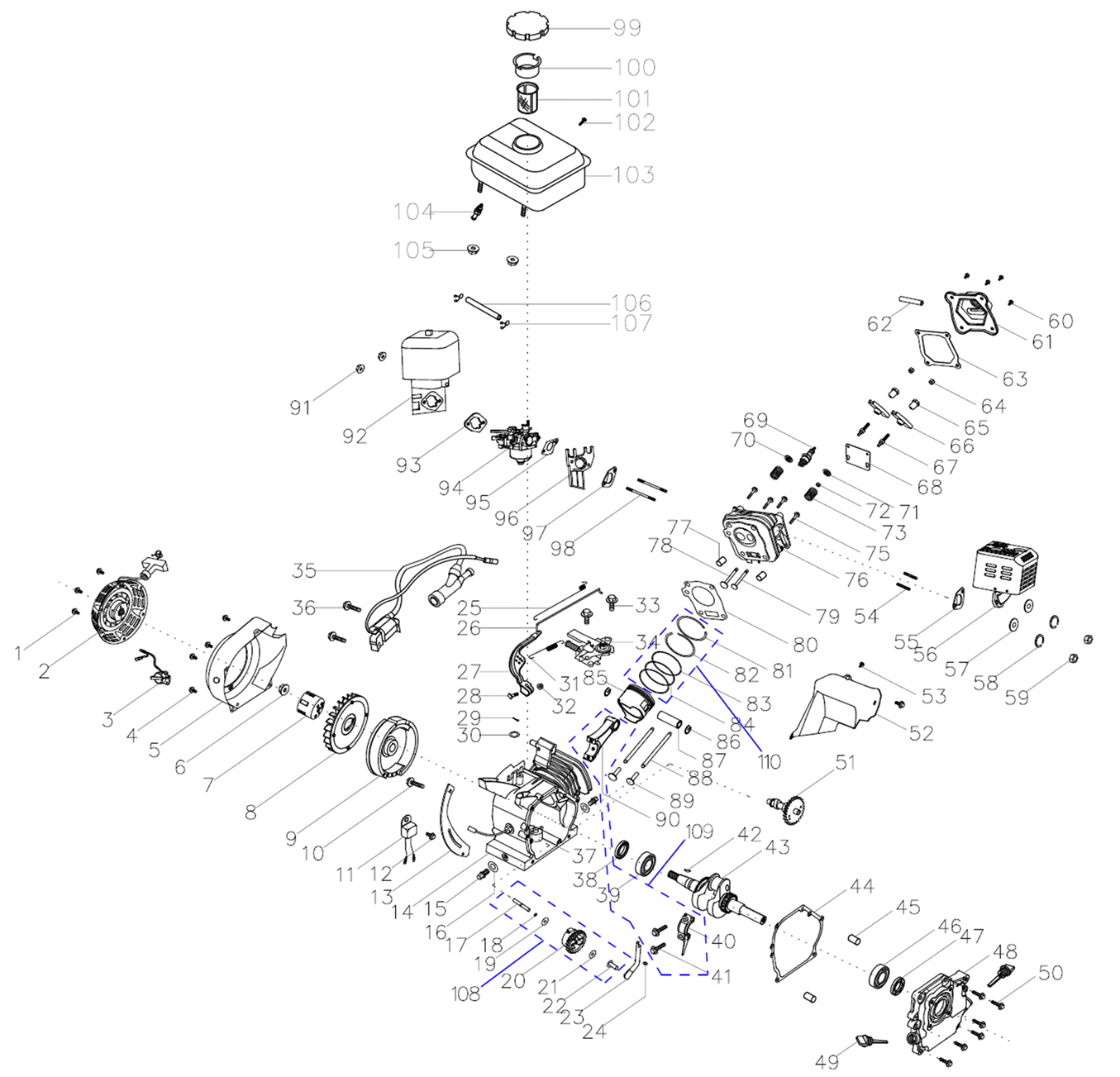

| 2.002 | Стартер в сборе | N000-029-774 | 2 119 | |
| 2.003 | Выключатель зажигания 168 23kV/0.001A | V000-003-411 | 414 | |
| 2.005 | Кожух маховика | N000-035-211 | - | |
| 2.007 | Стакан стартера | N000-035-212 | - | |
| 2.008 | Крыльчатка маховика | N000-035-213 | - | |
| 2.009 | Маховик | N000-035-214 | 4 434 | |
| 2.011 | Диод датчика масла | N000-029-697 | - | |
| 2.014 | Картер | N000-035-215 | 4 079 | |
| 2.015 | Болт для слива масла M10х12 | N000-029-699 | - | |
| 2.023 | Вал регулятора оборотов | N000-035-217 | - | |
| 2.026 | Тяга рычага регулятора | N000-035-218 | - | |
| 2.027 | Рычаг регулировки оборотов | N000-035-219 | - | |
| 2.034 | Основание рычага реулировки оборотов | N000-035-220 | - | |
| 2.035 | Магнето | N000-029-777 | 1 352 | |
| 2.037 | Датчик уровня масла поплавковый | N000-029-778 | - | |
| 2.038 | Сальник D41.25хd25х6 | N000-029-779 | 707.22 | |
| 2.039 | Подшипник шариковый 6205 (52х25х15) | U009-620-500 | 780 | |
| 2.040 | Крышка шатуна | N000-035-221 | - | |
| 2.042 | Шпонка сегментная L18xS4xH7.5 | N000-029-781 | 100 | |
| 2.043 | Коленвал | N000-029-813 | - | |
| 2.044 | Прокладка крышки картера | N000-029-783 | 303.09 | |
| 2.048 | Крышка картера | N000-029-784 | 1 788 | |
| 2.049 | Крышка-щуп маслозаливной горловины | N000-029-785 | 100 | |
| 2.051 | Распредвал | N000-035-222 | - | |
| 2.055 | Прокладка глушителя | N000-029-786 | - | |
| 2.056 | Глушитель | N000-029-787 | - | |
| 2.061 | Крышка клапанная | N000-035-223 | - | |
| 2.062 | Шланг сапуна | N000-035-224 | - | |
| 2.063 | Прокладка крышки клапанов | N000-029-724 | - | |
| 2.064 | Контргайка | N000-029-723 | - | |
| 2.065 | Гайка регулировочная M6х0.75 | N000-029-722 | - | |
| 2.066 | Коромысло клапана | N000-029-788 | - | |
| 2.067 | Шпилька коромысла L52 M6/M8 | N000-029-789 | 102 | |
| 2.068 | Направляющая штанг | N000-029-790 | - | |
| 2.069 | Свеча зажигания F7TC | N000-001-726-2 | 404.12 | |
| 2.070 | Тарелка впускного клапана | N000-029-791 | - | |
| 2.071 | Тарелка выпускного клапана | N000-029-792 | - | |
| 2.072 | Подпятник | N000-029-793 | - | |
| 2.073 | Пружина клапана | N000-029-794 | - | |
| 2.076 | Головка блока цилиндров | N000-035-225 | - | |
| 2.077 | Штифт головки | N000-035-226 | - | |
| 2.078 | Клапан впускной | N000-029-814 | - | |
| 2.079 | Клапан выпускной | N000-029-815 | - | |
| 2.080 | Прокладка головки цилиндра | N000-029-816 | 636 | |
| 2.081 | Кольцо компрессионное верхнее | N000-035-227 | - | |
| 2.082 | Кольцо компрессионное нижнее | N000-035-228 | - | |
| 2.083 | Кольцо стальное | N000-035-229 | - | |
| 2.084 | Расширитель осевой | N000-035-230 | - | |
| 2.085 | Поршень D70 | N000-029-818 | - | |
| 2.086 | Кольцо стопорное поршневого пальца | N000-029-800 | - | |
| 2.087 | Палец поршневой | N000-029-801 | - | |
| 2.088 | Толкатель клапана | N000-035-231 | - | |
| 2.089 | Тарелка толкателя | N000-035-232 | - | |
| 2.090 | Шатун | N000-035-233 | - | |

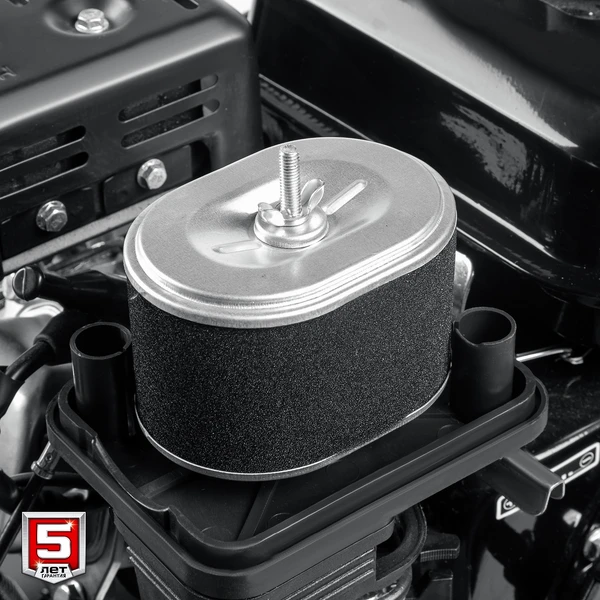

| 2.092 | Фильтр воздушный в сборе 100х74хh68 | N000-029-802 | 742 | |
| 2.092-1 | Элемент фильтрующий воздушнго фильтра (бумажный) | N000-032-465 | 468 | |
| 2.093 | Прокладка под корпус воздушного фильтра | N000-029-803 | - | |
| 2.094 | Карбюратор | N000-029-804 | 2 790 | |
| 2.095 | Прокладка под карбюратор | N000-029-805 | - | |
| 2.096 | Теплоизолятор | N000-029-806 | - | |
| 2.097 | Прокладка под теплоизолятор | N000-029-807 | - | |
| 2.099 | Крышка топливного бака | N000-029-808 | - | |
| 2.101 | Фильтр сетчатый топливного бака | N000-029-734 | - | |
| 2.103 | Бак топливный 3.6л | N000-029-809 | 2 340 | |
| 2.104 | Штуцер бака | N000-029-736 | - | |
| 2.106 | Шланг топливный L200 D8/d4 | N000-029-810 | - | |
| 2.108 | Регулятор центробежный в сборе | N000-029-776 | - | |
| 2.109 | Шатун в сборе | N000-029-780 | - | |
| 2.110 | Кольца поршневые (набор) D70 | N000-029-817 | 1 431 | |

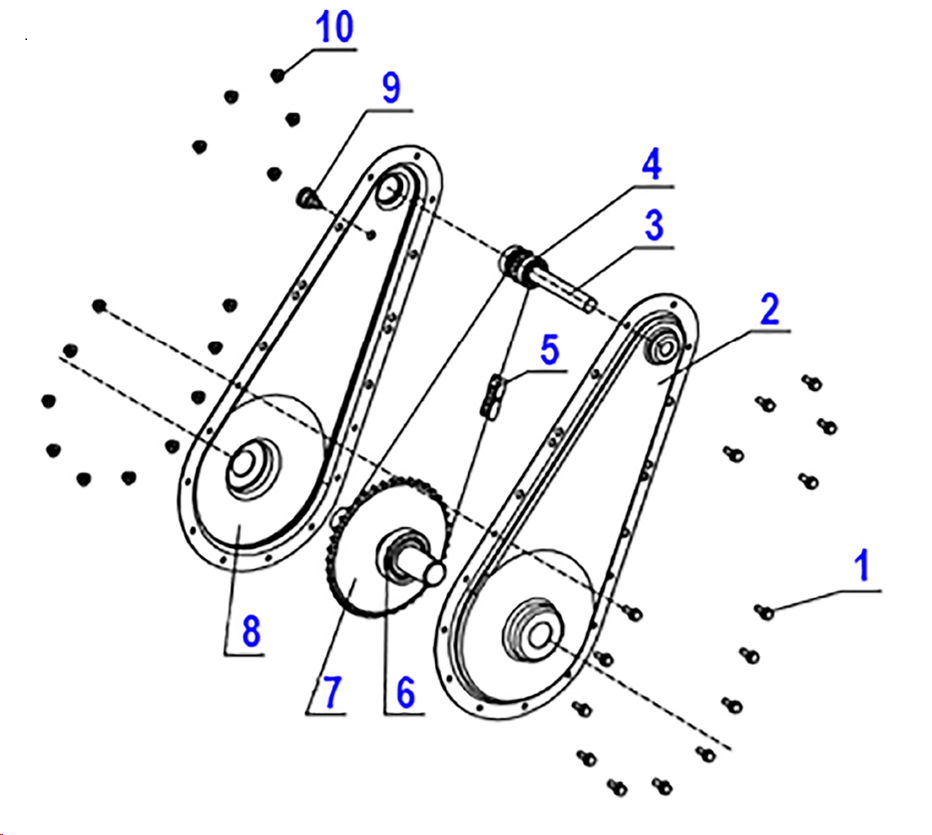

| 3.02 | Корпус редуктора левая часть | N000-036-504 | - | |
| 3.03 | Вал цепного редуктора с малой звездочкой | N000-036-505 | 2 517 | |
| 3.04 | Подшипник шариковый 6003-2RS (35х17х10) n/n | U009-600-3RS | 202.06 | |
| 3.05 | Цепь редуктора шаг 9.525 мм | N000-036-506 | 3 364 | |
| 3.06 | Подшипник шариковый 6206-2RS (62х30х16) LFB | N000-006-273 | 815.61 | |
| 3.07 | Вал цепного редуктора с большой звездочкой | N000-036-507 | 5 351 | |
| 3.08 | Корпус редуктора правая часть | N000-036-508 | - | |
| 3.09 | Крышка отверстия для смазки | N000-036-509 | - | |
