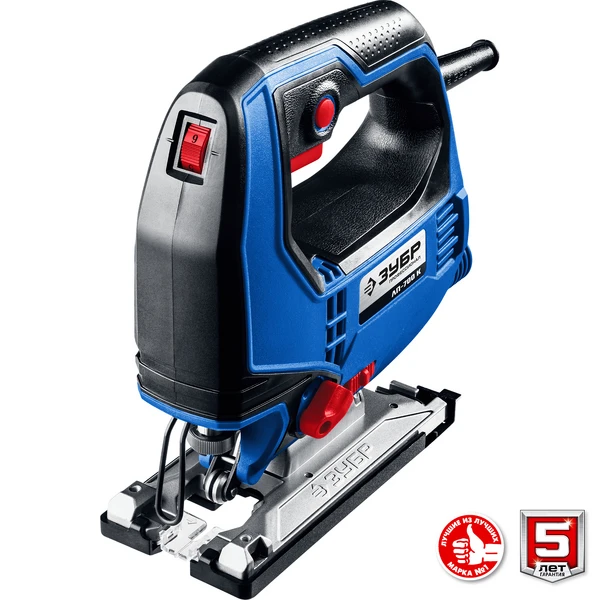

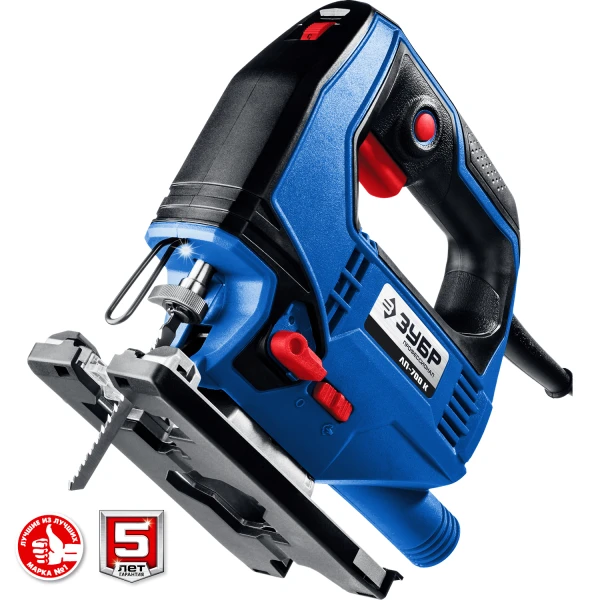

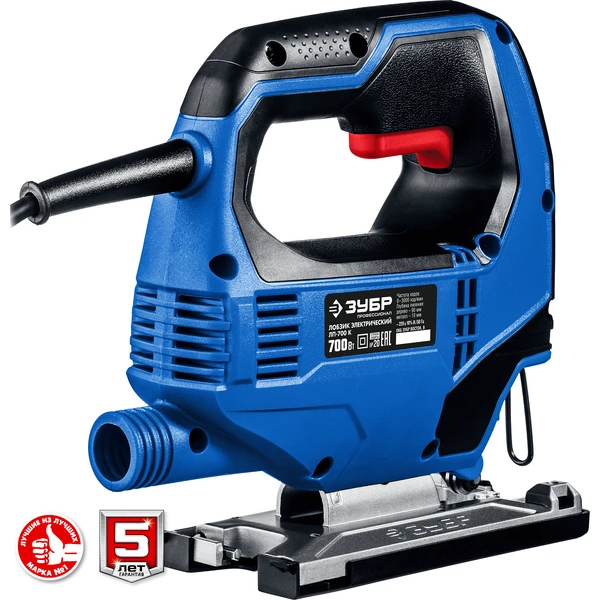

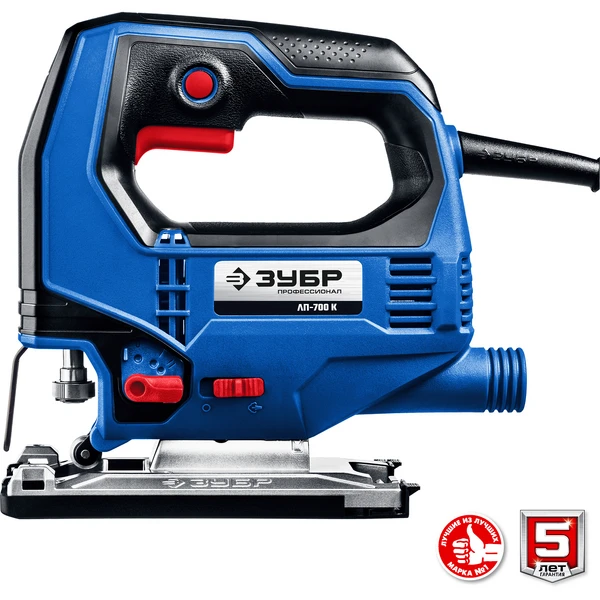

ЗУБР 700 Вт, 90 мм, электрический лобзик, кейс, Профессионал (ЛП-700 К)
Профессиональный инструмент для всех видов пиления (прямого, наклонного, криволинейного) различных материалов (дерева, фанеры, пластика, металла) от тонких листов до брусков толщиной 90 мм. Компактный и мощный, с удобным хватом и отличной маневренностью. Полезные ″мелочи″ вроде вставки для чистого пиления, легко скользящей накладки на основание, встроенного крепления ключа и переключения направлений обдува помогают работать комфортно и эффективно
Преимущества
- Профессиональная конструкция для наиболее качественного результата
- Мощный двигатель с медной обмоткой имеет высокую перегрузочную способность
- Высокая точность конструкции обеспечивает отсутствие люфтов, что способствует высокому качеству пиления

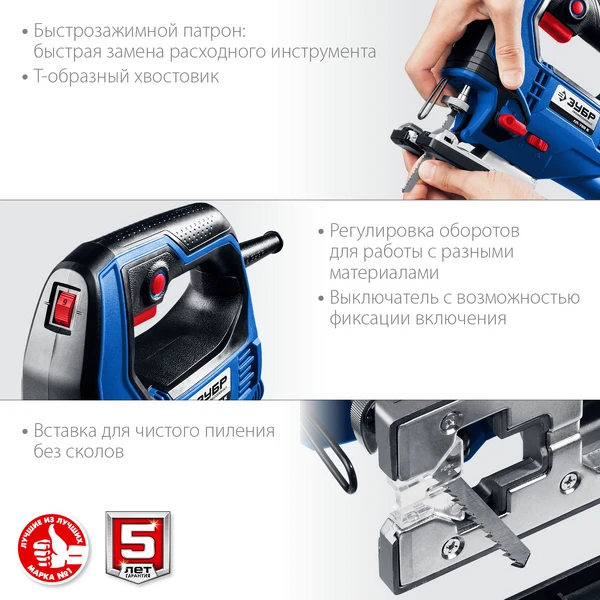

- Быстрозажимной пилкодержатель для Т-образных хвостовиков полотен
- Электронная регулировка частоты хода позволяет выбрать наилучший режим работы для любого материала

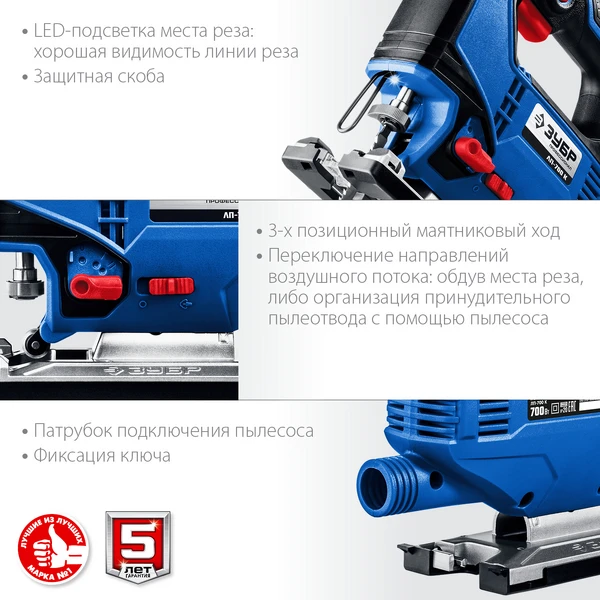

- 3-позиционный маятниковый ход для обеспечения как быстрого, так и чистого пиления

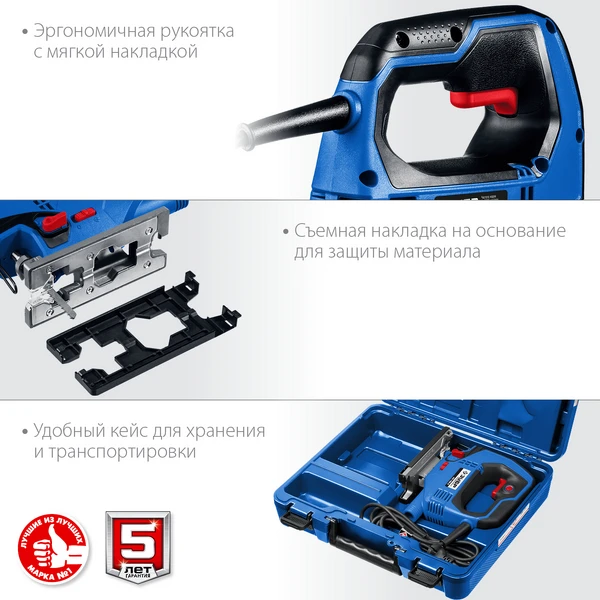

- Удобная эргономичная рукоятка для крепкого хвата и комфортного управления
- Переключение между обдувом зоны реза и отводом опилок в пылесос обеспечивает контроль линии пиления или чистоту рабочего места
- Патрубок подключения пылесоса снижает запыленность при пилении

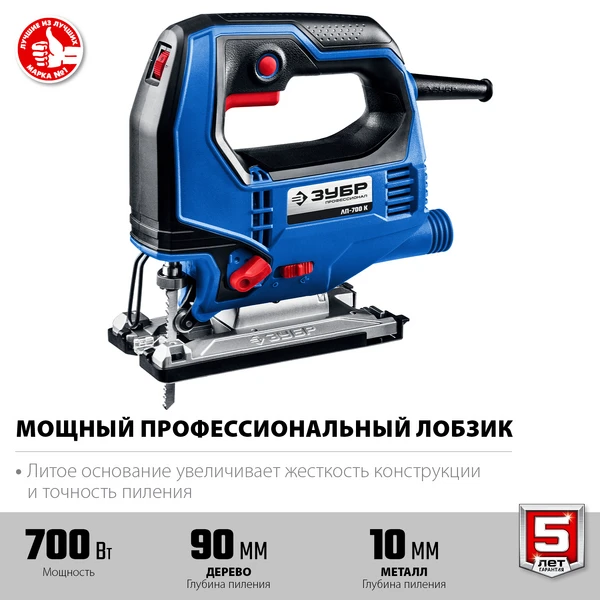

- Литая подошва с регулировкой угла пропила ±45 градусов с возможностью установки направляющего упора
- Вставка в основание для предотвращения сколов в комплекте

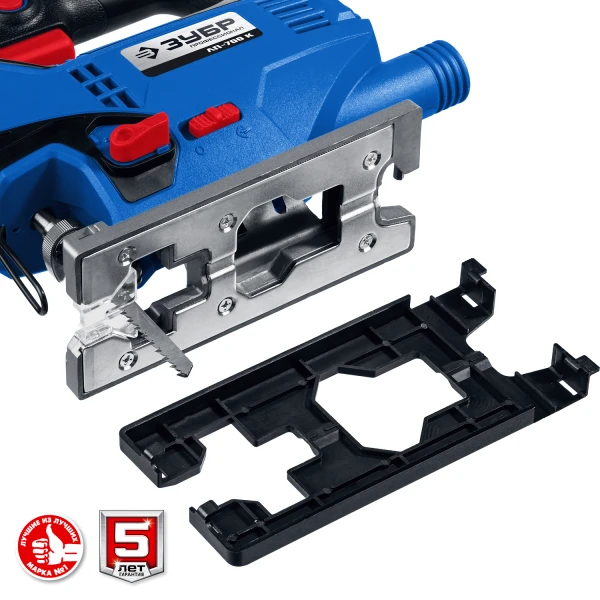

- Накладка на основание для лучшего скольжения и защиты распиливаемого материала
- Фиксатор выключателя повышает удобство при длительной работе
- Морозоустойчивый сетевой провод
- Встроенный в основание держатель для ключа

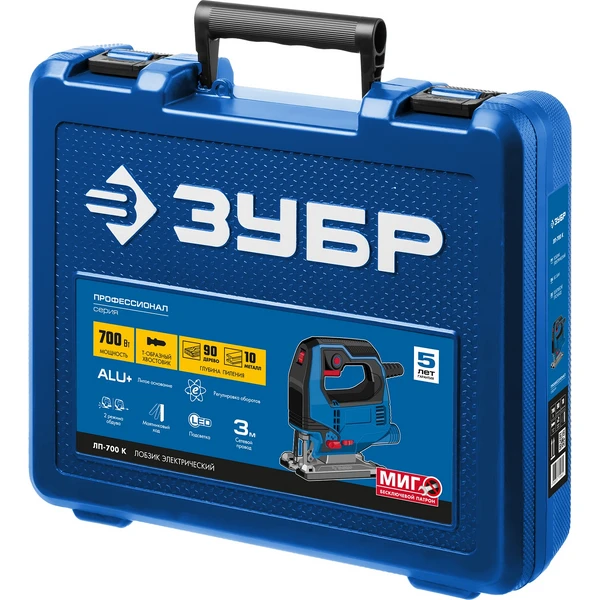

- Кейс в комплекте для хранения и переноски изделия и расходного инструмента
Использование
Для продольного, поперечного, под углом и фигурного пиления заготовок из дерева, фанеры, ДСП, пластмасс и металла (при установке соответствующего полотна)
| Подсветка | есть |

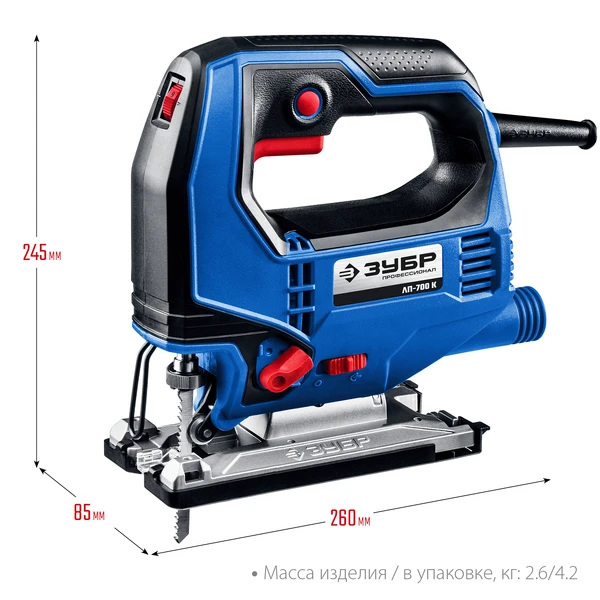

| Габариты, см | 40x34x10.8 |
| Масса изделия, кг | 2.6 |
| Масса в упаковке, кг | 4.2 |
| Гарантия | 60 |
| Маятниковый ход | есть |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Электронная регулировка оборотов | есть |
| Напряжение питания, В/Гц | 230/50 |
| Мощность, Вт | 700 |
| Длина кабеля, м | 3 |
| Возможность подключения пылесоса | есть |
| Частота ходов пилки, ход/мин | 600-3000 |
| Обдув места реза | есть |
| Лазерный указатель | нет |
| Защитный экран | нет |
| Ход пилки, мм | 23 |
| Макс. толщина пропила (дерево), мм | 90 |
| Макс. толщина пропила (металл), мм | 10 |
| Макс. толщина пропила (цветной металл), мм | 20 |
| Тип патрона пилкодержателя | Т-образный |
| Быстрозажимной патрон | есть |
| Переключение направлений обдува | есть |
| Регулировка наклона подошвы без инструмента | нет |
| Литая подошва | есть |
| Вставка для аккуратного пиления | есть |
| Быстрый доступ к щеткам | нет |
| Форма рукоятки | скобовидная |
| Количество ступеней маятникового хода | 3+1 |
| Диаметр патрубка (внутренний/наружный), мм | 22/27 |
| Тип упаковки | бокс пластиковый |

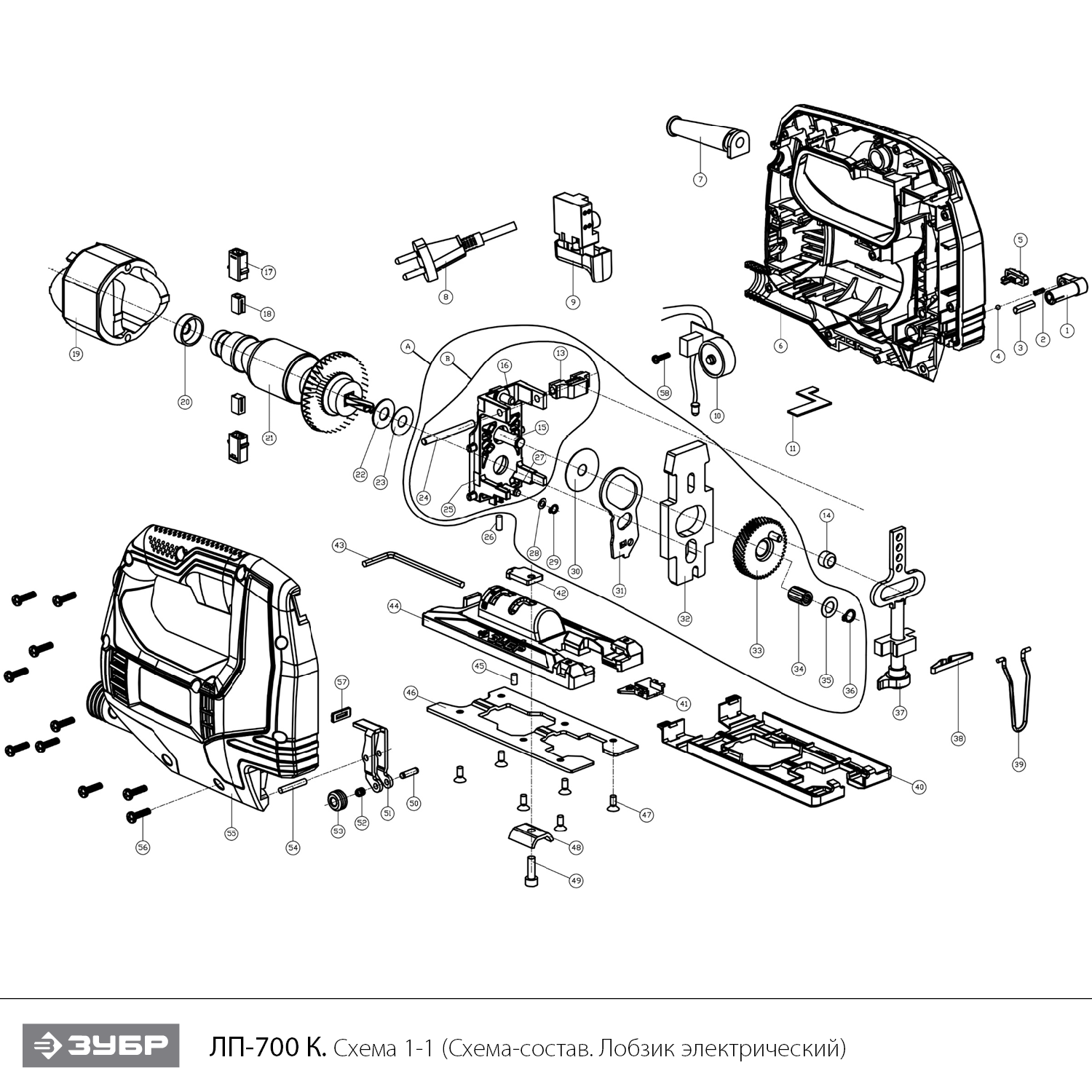

Схема сборки и запчасти ЗУБР 700 Вт, 90 мм, электрический лобзик, кейс, Профессионал (ЛП-700 К)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Ручка регулятора маятника | N000-030-720 | 102 | |
| 2 | Пружина | N000-026-635 | - | |
| 3 | Штифт переключателя h45 | N000-030-721 | 102 | |
| 4 | Шарик стальной D4 | U261-960-011 | 104.04 | |
| 5 | Переключатель обдува | N000-026-634 | 260.76 | |
| 6+56 | Корпус правая и левая часть в сборе | N000-030-750 | 3 075.69 | |
| 7 | Воротник шнура | N000-026-597 | - | |
| 8 | Шнур сетевой ZUBR PVC 2Gх0.75мм2 3м | V000-006-369 | - | |
| 9 | Выключатель FA1-6B-220B 8(8)A ~250V 5E4 | V000-003-400 | 446.76 | |
| 10 | Регулятор оборотов | V000-004-428 | 1 063.68 | |
| 11 | Рычаг переключателя обдува | N000-026-600 | - | |
| 12 | Плата электронная подсветки JP-2Y394846 | V000-004-407 | 618.31 | |
| 13 | Направляющая штока | N000-030-722 | 102 | |
| 14 | Втулка d20 | N000-030-723 | 102 | |
| 15 | Ось D8xh31.5 | N000-030-724 | - | |
| 16 | Ось D6xh18.5 | N000-030-725 | - | |
| 17 | Щеткодержатель | N000-030-726 | 100 | |
| 18 | Щетка графитовая (пара) 5х8х13 | N000-030-727 | 188.46 | |
| 19 | Статор | N000-030-728 | 1 525.03 | |
| 20 | Втулка подшипника 607 резиновая | N000-030-729 | 103.05 | |
| 21 | Ротор | N000-030-730 | 1 678.82 | |
| 22 | Ось D5xh40 | N000-030-731 | - | |
| 23 | Шайба D22xd9.3xh1 | N000-030-732 | 102 | |
| 24 | Шайба металлическая D22xd9.3xh1 | N000-030-733 | 102 | |
| 25 | Промщит | N000-030-734 | 524.18 | |
| 26 | Штифт D4x11.8 | N000-030-735 | 102 | |
| 27 | Ось D5xh26.7 | N000-030-736 | 102 | |
| 30 | Шайба D32xd8.5xh0.5 | N000-030-737 | - | |
| 31 | Толкатель маятника | N000-030-738 | 102 | |
| 32 | Противовес | N000-030-739 | 486.99 | |
| 33 | Шестерня ведомая D44d11х29 Z46 | N000-030-740 | 448.55 | |
| 34 | Подшипник игольчатый D11xd8xh17 | N000-030-741 | 102.52 | |
| 35 | Шайба D4 | N000-030-742 | 102 | |
| 37 | Шток в сборе | N000-030-743 | 538.24 | |
| 38 | Пружина | N000-026-640 | 306 | |
| 39 | Скоба | N000-026-601 | - | |
| 40 | Лыжа нижняя часть | N000-026-622 | - | |
| 41 | Вставка защитная от сколов | N000-026-628 | 142.8 | |
| 42 | Пластина фиксирующая металлическая | N000-026-617 | - | |
| 43 | Ключ шестигранный, S=4 | N000-026-618 | - | |
| 44 | Лыжа верхняя часть | N000-026-619 | 594.05 | |
| 45 | Штифт резиновый D4x7.5 | N000-026-603 | - | |
| 46 | Лыжа верхняя часть | N000-026-620 | - | |
| 47 | Винт M4x6 | N000-026-625 | - | |
| 48 | Прижим основания | N000-026-626 | - | |
| 49 | Винт M5x14 | N000-016-402 | 103.05 | |
| 53.C | Ролик упорный в сборе (50-53) | N000-030-744 | 102 | |
| 54 | Штифт D4x24 | N000-017-371 | 102 | |
| 57 | Саморез ST4x16 | N000-026-624 | - | |
| 58 | Пыльник | N000-030-749 | - | |
