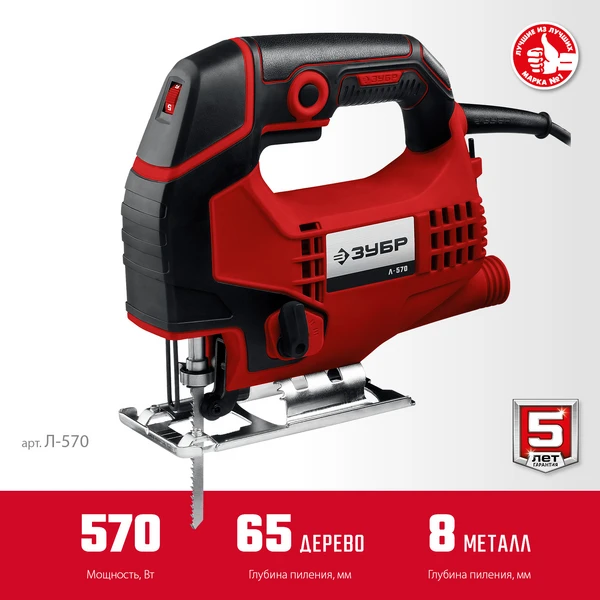

ЗУБР 570 Вт, 65 мм, электрический лобзик (Л-570)
Удобный и функциональный инструмент в обновленном дизайне для различных видов пиления материалов (от тонких листов до соответствующей толщины досок). Улучшенная конструкция (мягкое покрытие рукоятки, подсветка, быстрозажимной патрон, эффективный обдув) делают его еще более комфортным и функциональным в работе.
Внимание! Начиная с даты производства 06.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества

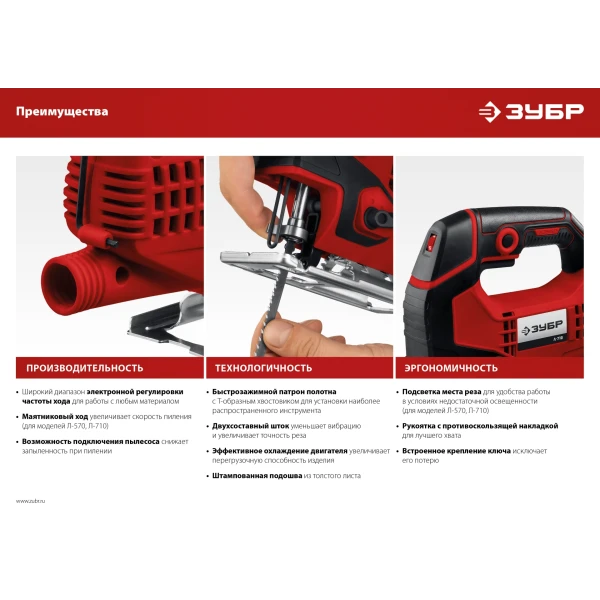

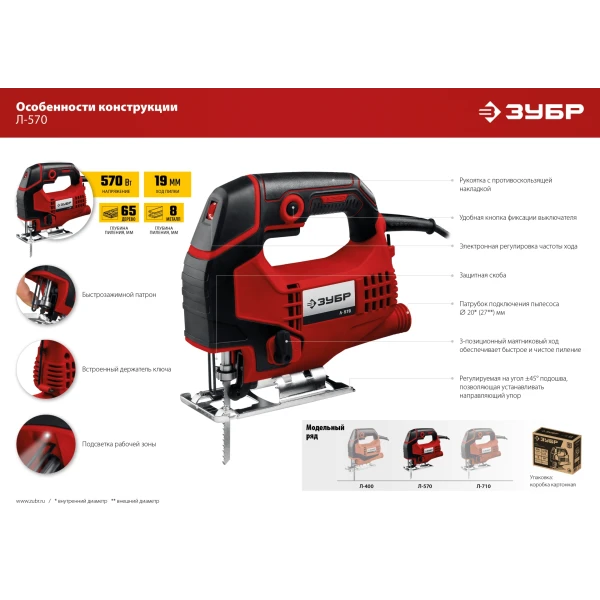

Преимущества
- Увеличенная мощность двигателя достаточна для пиления как древесины, так и металла

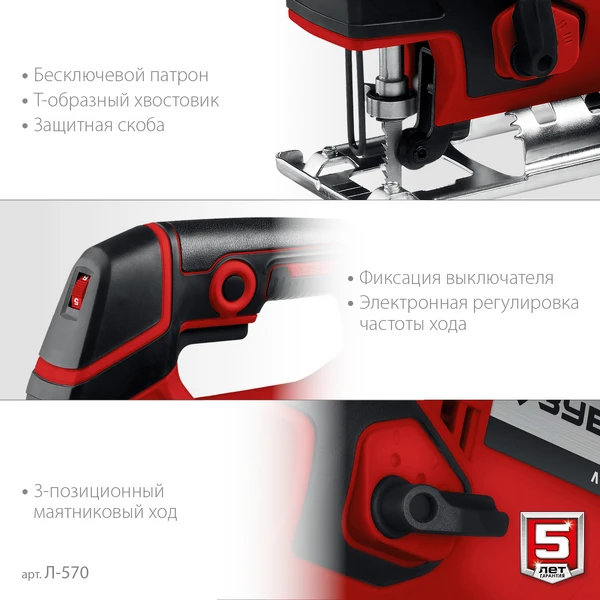

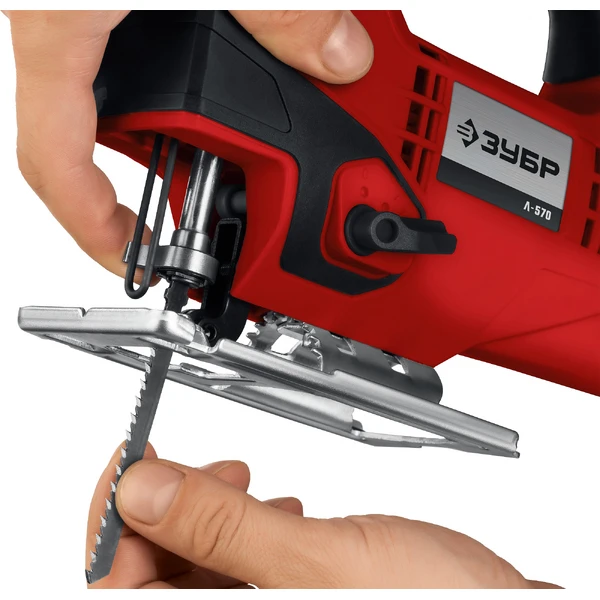

- Быстрозажимной патрон полотна с Т-образным хвостовиком для установки наиболее распространенного инструмента
- Электронная регулировка частоты хода в широком диапазоне для пиления различных материалов
- 3-позиционный маятниковый ход для обеспечения как быстрого, так и чистого пиления

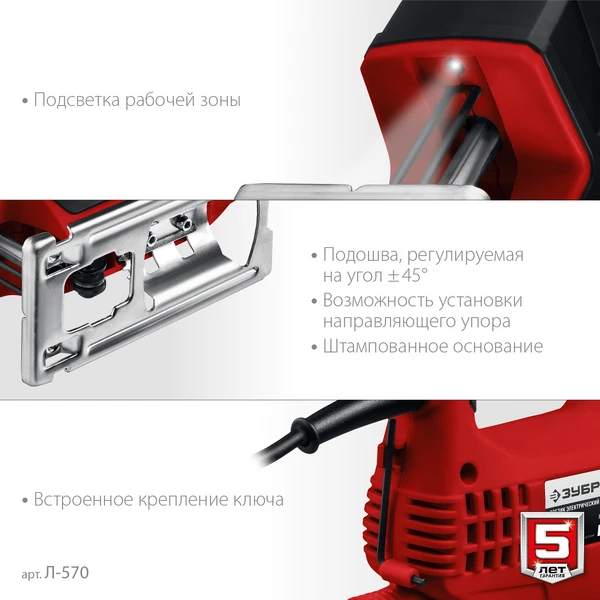

- Встроенная подсветка рабочего места для лучшего обзора линии реза

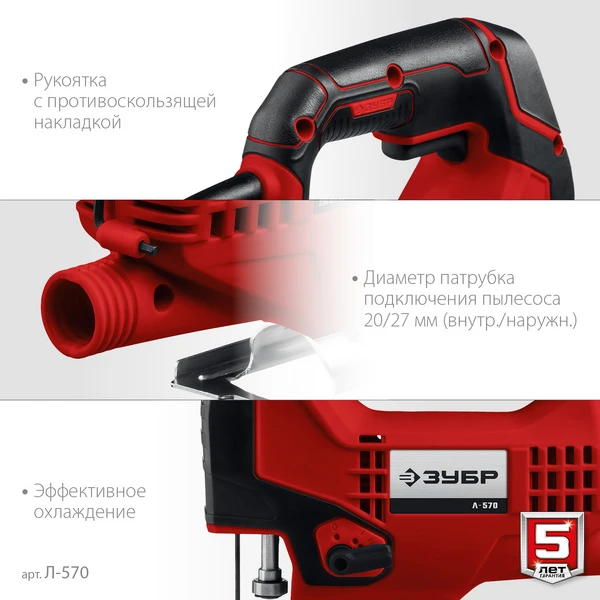

- Рукоятка с противоскользящей накладкой
- Регулируемая на угол ±45° подошва с возможностью установки направляющего упора
- Кнопка фиксации выключателя повышает удобство при длительной работе
- Патрубок подключения пылесоса для эффективного пылеотвода
- Встроенный держатель для ключа
- Защитная скоба для защиты оператора при работе
Использование
Для продольного, поперечного, под углом и фигурного пиления заготовок из дерева, фанеры, ДСП, пластмасс и металла (при установке соответствующего полотна)

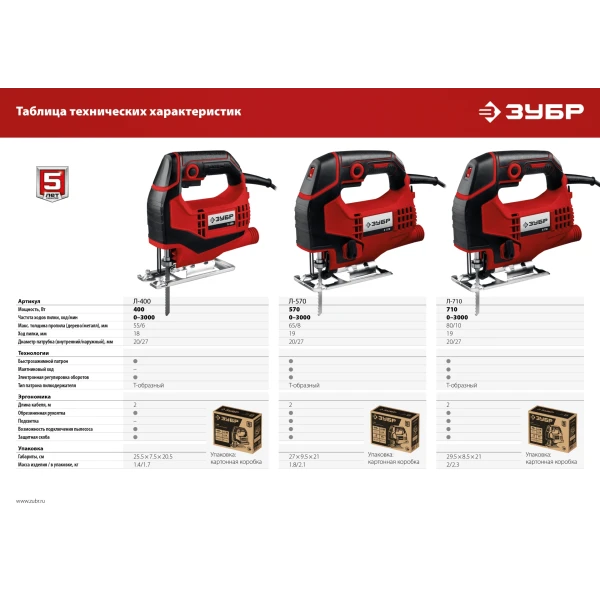

| Подсветка | есть |

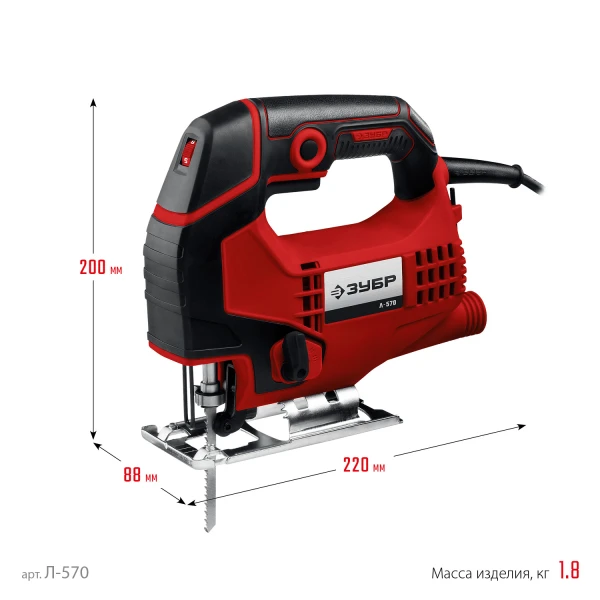

| Габариты, см | 27х9.5х21 |
| Масса изделия, кг | 1.8 |
| Масса в упаковке, кг | 2.1 |
| Гарантия | 60 |
| Маятниковый ход | есть |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Электронная регулировка оборотов | есть |
| Напряжение питания, В/Гц | 230/50 |
| Мощность, Вт | 570 |
| Длина кабеля, м | 2 |
| Возможность подключения пылесоса | есть |
| Частота ходов пилки, ход/мин | 0-3000 |
| Обдув места реза | нет |
| Лазерный указатель | нет |
| Защитный экран | есть |
| Ход пилки, мм | 19 |
| Макс. толщина пропила (дерево), мм | 65 |
| Макс. толщина пропила (металл), мм | 8 |
| Макс. толщина пропила (цветной металл), мм | 10 |
| Тип патрона пилкодержателя | Т-образный |
| Быстрозажимной патрон | есть |
| Переключение направлений обдува | нет |
| Регулировка наклона подошвы без инструмента | нет |
| Литая подошва | нет |
| Вставка для аккуратного пиления | нет |
| Быстрый доступ к щеткам | нет |
| Форма рукоятки | скобовидная |
| Количество ступеней маятникового хода | 3+1 |
| Диаметр патрубка (внутренний/наружный), мм | 22/27 |

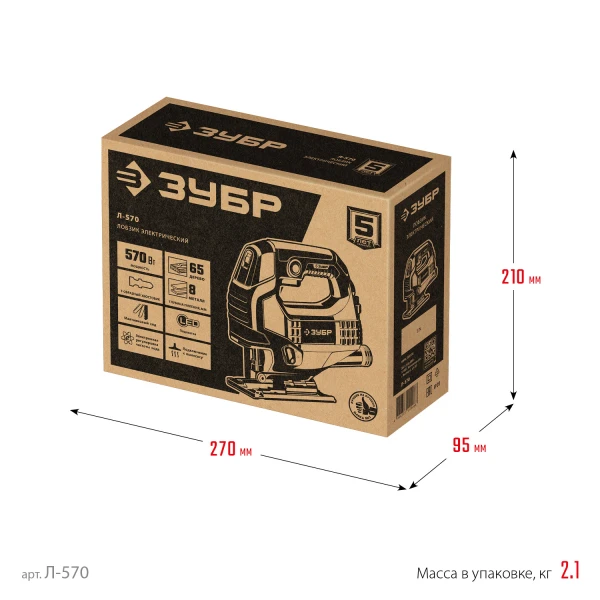

| Тип упаковки | коробка картонная |

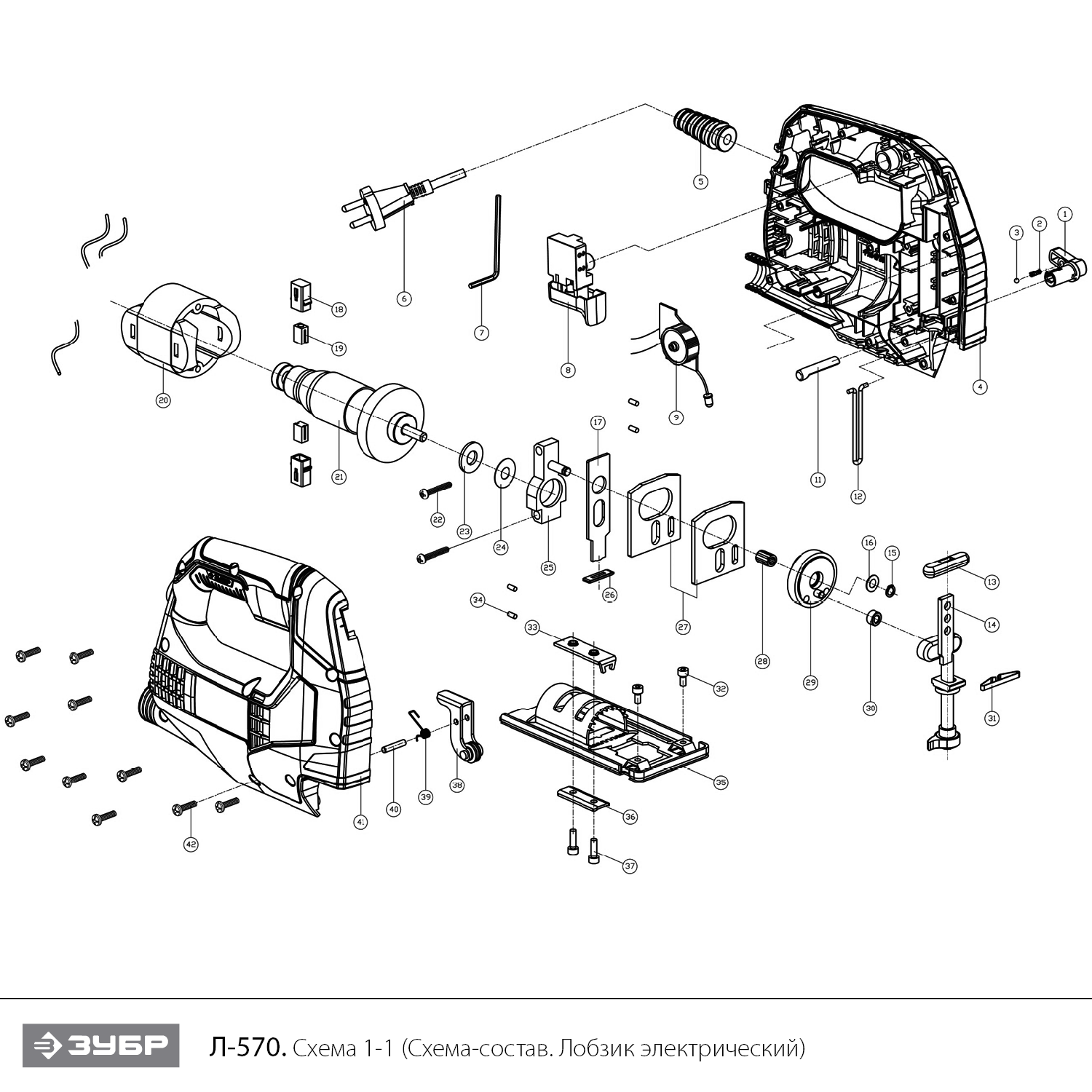

Схема сборки и запчасти ЗУБР 570 Вт, 65 мм, электрический лобзик (Л-570)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Ручка регулятора маятника | N000-027-984 | - | |
| 2 | Пружина | U604-620-049 | 100 | |
| 3 | Шарик стальной D4 | U261-960-011 | 102 | |
| 4 | Корпус левая часть | N000-027-981 | 808.25 | |
| 5 | Рукав кабеля | N000-027-982 | - | |
| 6 | Шнур сетевой пласт. 2x0,75мм 2м #F | U099-004-001 | 202.06 | |
| 7 | Ключ имбусовый | N000-027-983 | - | |
| 8 | Выключатель FA1-6B-220B 8(8)A ~250V 5E4 | V000-003-400 | 438 | |
| 9 | Блок электронный регулятор оборотов T117 13-65 | V000-004-391 | 509.6 | |
| 10 | Светодиод подсветки | N000-027-986 | - | |
| 11 | Переключатель хода маятника | U354-710-044 | 102 | |
| 12 | Скоба | U354-570-047 | 102 | |
| 13 | Направляющая штока | N000-027-987 | 100 | |
| 14 | Шток D9 L114 в сборе # | N000-027-988 | 505.15 | |
| 15 | Кольцо стопорное D6 | N000-027-989 | - | |
| 16 | Шайба | N000-027-990 | - | |
| 17 | Фиксатор | N000-027-991 | - | |
| 18 | Корпус щеткодержателя | N000-019-946 | 141.29 | |
| 19 | Щетка графитовая (пара) 5х8х11 | U354-570-049-W | 128.89 | |
| 20 | Статор КДС D58.5x35 | N000-019-948 | 1 186.85 | |
| 21 | Ротор КДА D35.1x35 | N000-019-944 | 1 412.92 | |
| 22 | Саморез 4x27 PH2 | UM02-000-072 | 101.03 | |
| 23 | Шайба войлочная | N000-027-992 | - | |
| 24 | Шайба (d8,5 D21,5 h0,3) | U604-620-015 | - | |
| 25 | Противовес 59x28x28 | N000-027-993 | 303.09 | |
| 26 | Пылеотбойник | N000-027-994 | - | |
| 27 | Балансир | N000-027-995 | - | |
| 28 | Подшипник игольчатый D9xd6x13 | N000-027-996 | 100 | |
| 29 | Шестерня эксцентриковая | N000-027-997 | 754.15 | |
| 30 | Втулка стальная D10 Dвн5 h6 | U204-570-024 | 101.03 | |
| 31 | Пружина плоская | N000-027-998 | - | |
| 32 | Винт M4x8 Н3 (цилиндр) | N000-027-999 | - | |
| 33 | Гайка специальная прижима лыжи | U354-571-021 | - | |
| 34 | Штифт | N000-028-000 | - | |
| 35 | Лыжа | N000-019-953 | 618.15 | |
| 36 | Прижим лыжи | U604-620-060 | - | |
| 37 | Винт M4x20 Н3 (цилиндр) #F | UM01-000-025 | 101.03 | |
| 38 | Ролик упорный в сборе | U354-570-014-C | 202.06 | |
| 39 | Пружина | U354-570-016 | 101.03 | |
| 40 | Ось держателя упорного ролика | U354-570-018 | 101.03 | |
| 41 | Корпус правая часть | N000-028-001 | 808.25 | |
| 42 | Саморез 4x19 PH2 | UM02-000-066 | 101.03 | |
