ЗУБРАртикул: Л-710

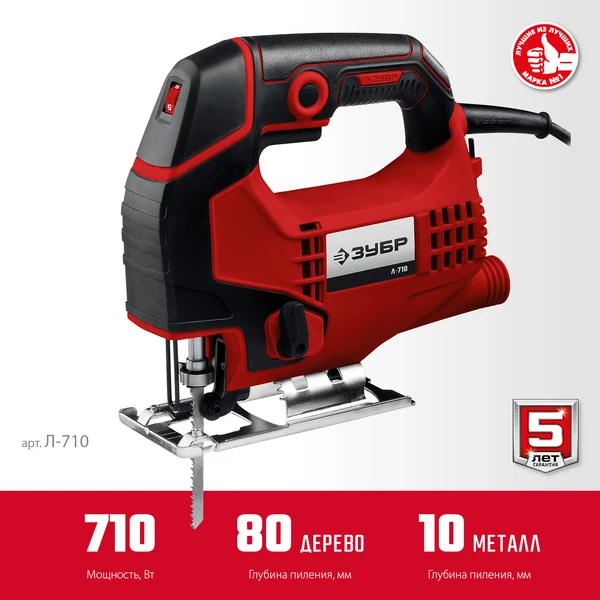

ЗУБР 710 Вт, 80 мм, электрический лобзик (Л-710)

Удобный и функциональный инструмент в обновленном дизайне для различных видов пиления материалов (от тонких листов до соответствующей толщины досок). Улучшенная конструкция (мягкое покрытие рукоятки, подсветка, быстрозажимной патрон,…

Мощность
710 Вт
Напряжение сети
230 В / 50 Гц
Частота ходов пилки, ход/мин
0-3000
Ход пилки, мм
19
Макс. толщина пропила (дерево), мм
80
Все характеристики

Схема сборки и запчасти

Детали из схем модели «Л-710». Выберите позицию на схеме или в списке. Цена и наличие — по связанной карточке запчасти.

Номер позиции на схеме — это номер на чертеже, а не артикул. Артикул указан в списке.

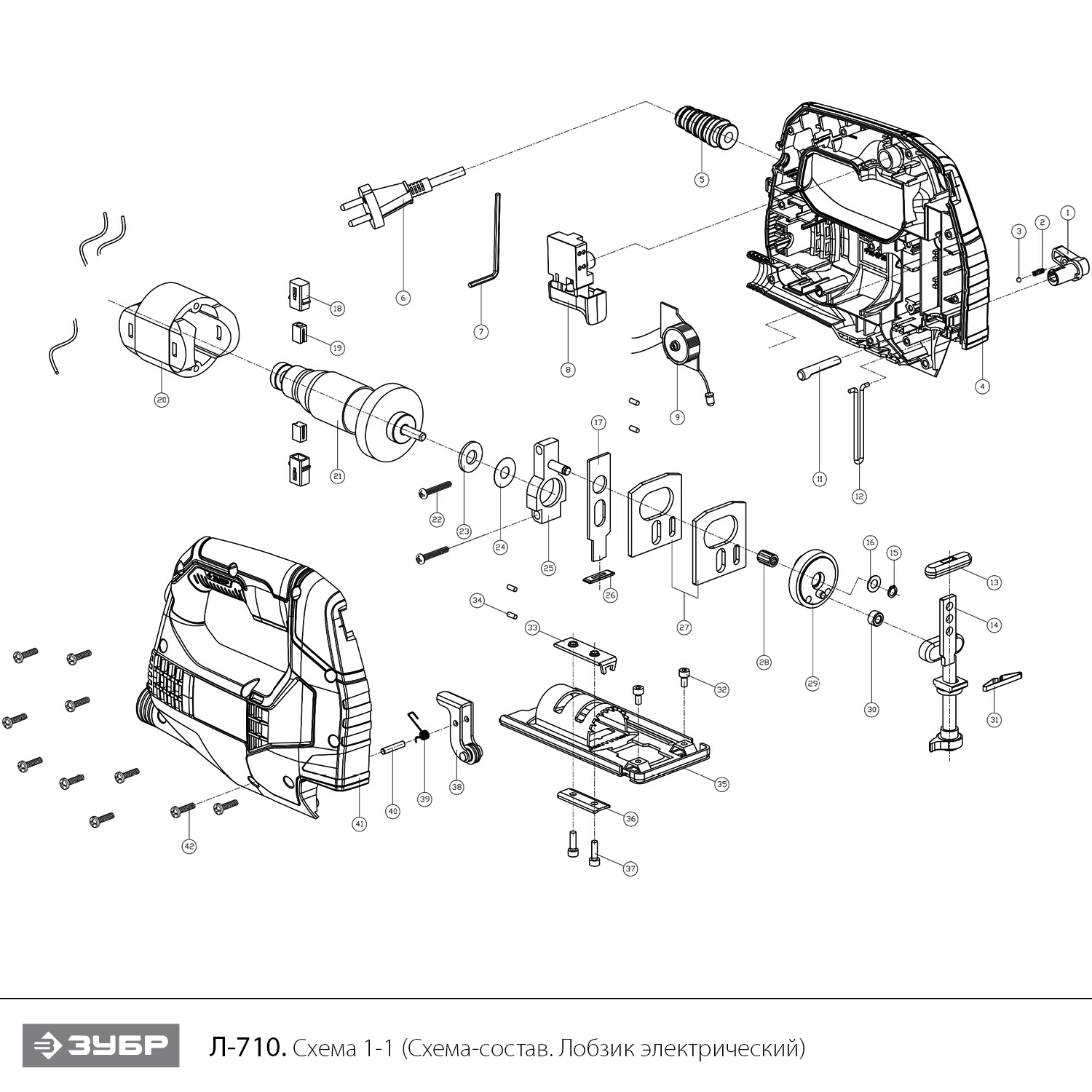

Схема запчастей Л-710
Загружаю схему…

Интерактивные точки для этой схемы ещё не размечены: номер позиции указан на самом чертеже и в списке.

№Наименование и наличиеАртикулЦенаДействие
Ручка регулятора маятника (N000-027-984)Под заказN000-027-984860,00 ₽
Пружина (U604-620-049)Склад ЦС очень малоU604-620-049102,00 ₽
Шарик стальной D4 (U261-960-011)Склад ЦС очень многодо пункта выдачи — до 10 днейU261-960-011104,04 ₽
Корпус левая часть (N000-028-008)Под заказN000-028-008645,90 ₽
Рукав кабеля (N000-027-982)Под заказN000-027-982по запросу
Шнур сетевой пласт. 2x0,75мм 2м #F (U099-004-001)Склад ЦС очень многодо пункта выдачи — до 10 днейU099-004-001102,00 ₽
Ключ имбусовый (N000-027-983)Под заказN000-027-983по запросу
Выключатель FA1-6B-220B 8(8)A ~250V 5E4 (V000-003-400)Склад ЦС очень малодо пункта выдачи — до 10 днейV000-003-400446,76 ₽
Блок электронный регулятор оборотов T117 13-65 (V000-004-391)Склад ЦС многодо пункта выдачи — до 10 днейV000-004-391519,79 ₽
Светодиод подсветки (N000-027-986)Под заказN000-027-986по запросу
Переключатель хода маятника (U354-710-044)Склад ЦС очень малодо пункта выдачи — до 10 днейU354-710-044104,04 ₽
Скоба (U354-570-047)Под заказU354-570-047104,04 ₽
Направляющая штока (N000-028-009)Под заказN000-028-009103,05 ₽
Шток D9 L114 в сборе # (N000-028-010)Склад ЦС очень многодо пункта выдачи — до 10 днейN000-028-010515,25 ₽
Шайба стопорная D6 (N000-028-011)Под заказN000-028-011по запросу
Шайба D10хd6.3х0.5 (N000-028-012)Под заказN000-028-012по запросу
Толкатель маятника (N000-028-013)Под заказN000-028-013113,35 ₽
Корпус щеткодержателя (N000-019-946)Склад ЦС очень малоN000-019-946144,12 ₽
Щетка графитовая (пара) 5х8х11 (U354-570-049-W)Склад ЦС очень многодо пункта выдачи — до 10 днейU354-570-049-W131,47 ₽
Статор КДС D65х40 (N000-019-957)Склад ЦС очень малодо пункта выдачи — до 10 днейN000-019-9571 557,30 ₽
Ротор КДА D39х40 (N000-019-955)Склад ЦС многодо пункта выдачи — до 10 днейN000-019-9551 612,69 ₽
Саморез 4х28 (U364-500-019)Наличие уточняетсяU364-500-019по запросу
Шайба войлочная D22хD9.3х1 (N000-028-014)Под заказN000-028-014по запросу
Шайба D21.5хd8.5х0.3 (N000-019-942)Под заказN000-019-942по запросу
Противовес 59x28x28 (N000-028-015)Склад ЦС многодо пункта выдачи — до 10 днейN000-028-015182,86 ₽
Пыльник маятника (N000-028-016)Под заказN000-028-016по запросу
Противовес (N000-028-017)Под заказN000-028-017по запросу
Подшипник игольчатый (N000-028-018)Под заказN000-028-018по запросу
Шестерня ведомая (N000-028-019)Склад ЦС многодо пункта выдачи — до 10 днейN000-028-019575,28 ₽
Шестерня ведомая в сборе с противовесами (EV25-29) (N000-019-409)Склад ЦС очень малоN000-019-409908,73 ₽
Втулка стальная D10 Dвн5 h6 (U204-570-024)Склад ЦС очень малоU204-570-024103,05 ₽
Пружина плоская (N000-028-020)Под заказN000-028-020по запросу
Винт M4x8 (N000-020-649)Под заказN000-020-649по запросу
Гайка специальная прижима лыжи (U354-571-021)Под заказU354-571-021160,00 ₽
Штифт D3x7 (N000-028-021)Под заказN000-028-021107,65 ₽
Лыжа (N000-019-953)Склад ЦС очень многодо пункта выдачи — до 10 днейN000-019-953630,51 ₽
Прижим лыжи (U604-620-060)Под заказU604-620-060по запросу
Винт 4х14 (N000-019-294)Под заказN000-019-294по запросу
Ролик упорный в сборе (N000-030-746)Склад ЦС малодо пункта выдачи — до 10 днейN000-030-746187,60 ₽
Пружина (U354-570-016)Склад ЦС В наличиидо пункта выдачи — до 10 днейU354-570-016103,05 ₽
Ось держателя упорного ролика (U354-570-018)Склад ЦС очень многодо пункта выдачи — до 10 днейU354-570-018103,05 ₽
Корпус правая часть (N000-028-022)Под заказN000-028-022645,90 ₽
Саморез 4х16 (N000-017-291)Наличие уточняетсяN000-017-291по запросу
Найдено: 43

Характеристики ЗУБР Л-710

Основные характеристики

Мощность
710 Вт
Напряжение сети
230 В / 50 Гц
Длина кабеля
2 м
Частота ходов пилки, ход/мин
0-3000
Ход пилки, мм
19
Макс. толщина пропила (дерево), мм
80
Макс. толщина пропила (металл), мм
10
Макс. толщина пропила (цветной металл), мм
15
Тип патрона пилкодержателя
Т-образный
Форма рукоятки
скобовидная
Количество ступеней маятникового хода
3+1
Диаметр патрубка (внутренний/наружный), мм
22/27

Функции и возможности

Подсветка
да
Маятниковый ход
есть
Плавный пуск
нет
Поддержание постоянных оборотов под нагрузкой
нет
Электронная регулировка оборотов
есть
Возможность подключения пылесоса
есть
Обдув места реза
нет
Лазерный указатель
нет
Защитный экран
есть
Быстрозажимной патрон
есть
Переключение направлений обдува
нет
Регулировка наклона подошвы без инструмента
нет
Литая подошва
нет
Вставка для аккуратного пиления
нет
Быстрый доступ к щеткам
нет

Габариты, масса и упаковка

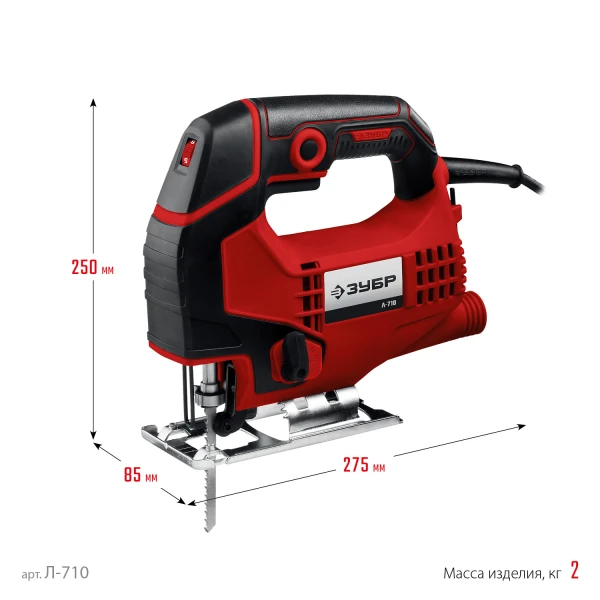

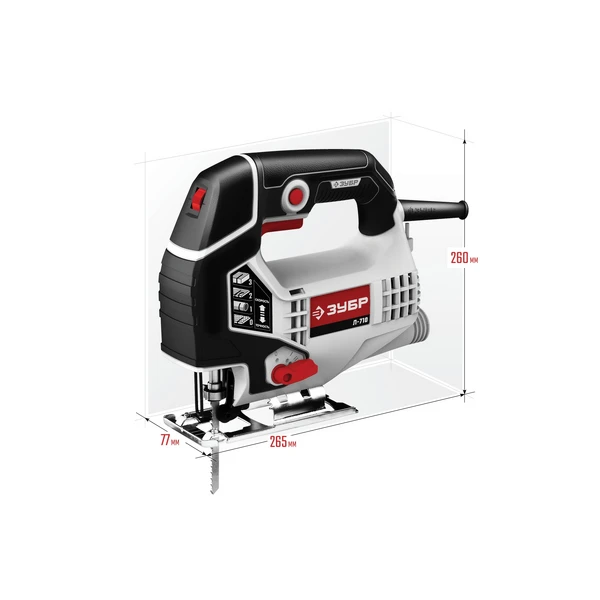

Габариты
295 × 85 × 210 мм
Масса
2 кг

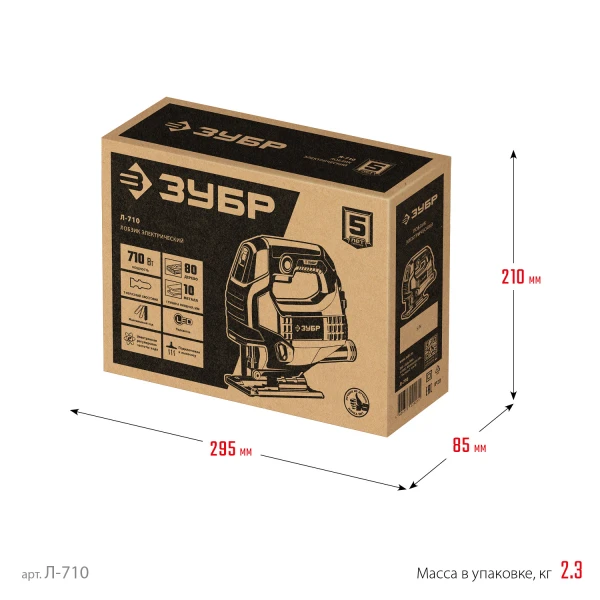

Масса в упаковке
2,3 кг
Тип упаковки
Коробка картонная

Описание

Удобный и функциональный инструмент в обновленном дизайне для различных видов пиления материалов (от тонких листов до соответствующей толщины досок). Улучшенная конструкция (мягкое покрытие рукоятки, подсветка, быстрозажимной патрон, эффективный обдув) делают его еще более комфортным и функциональным в работе.
Внимание! Начиная с даты производства 06.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества

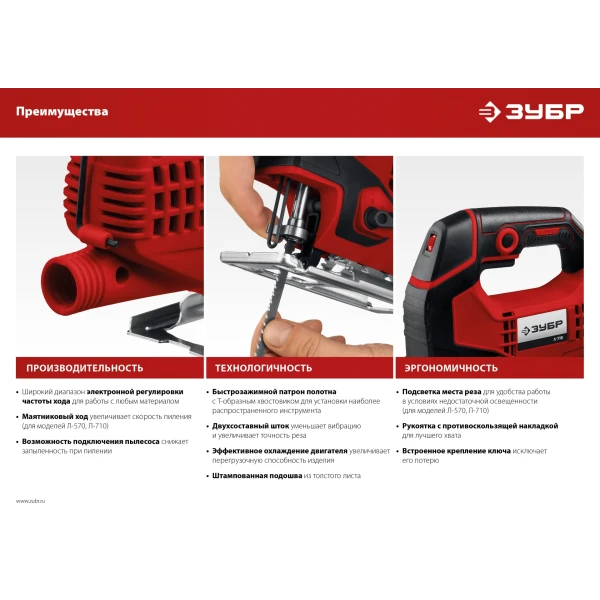

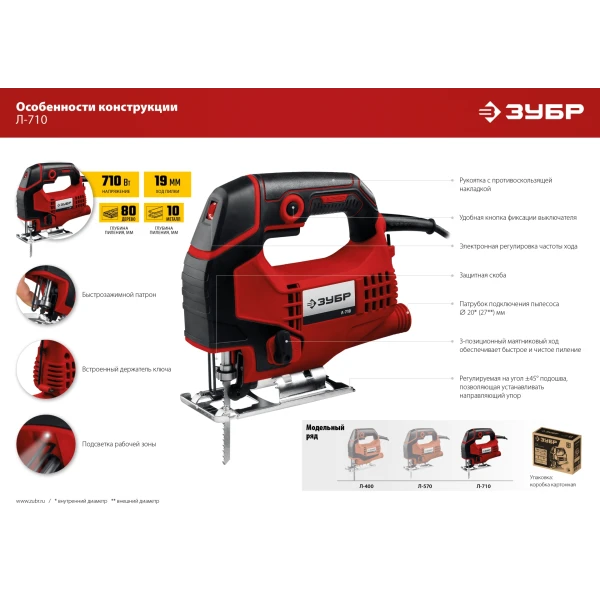

Преимущества

  • Надежная конструкция, проверенная временем

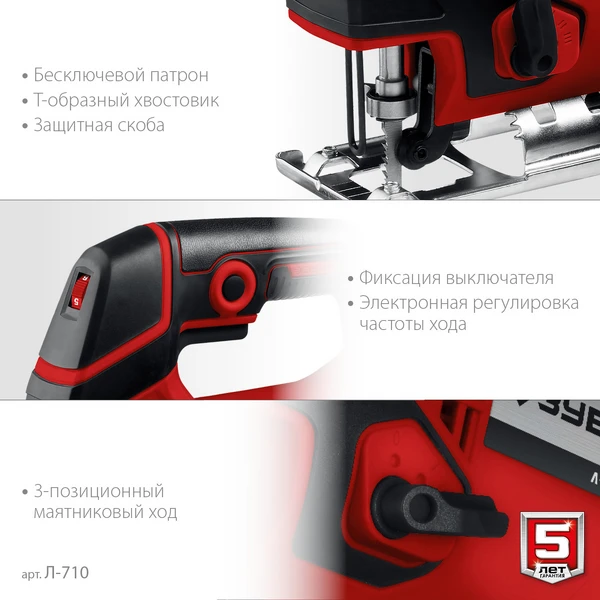

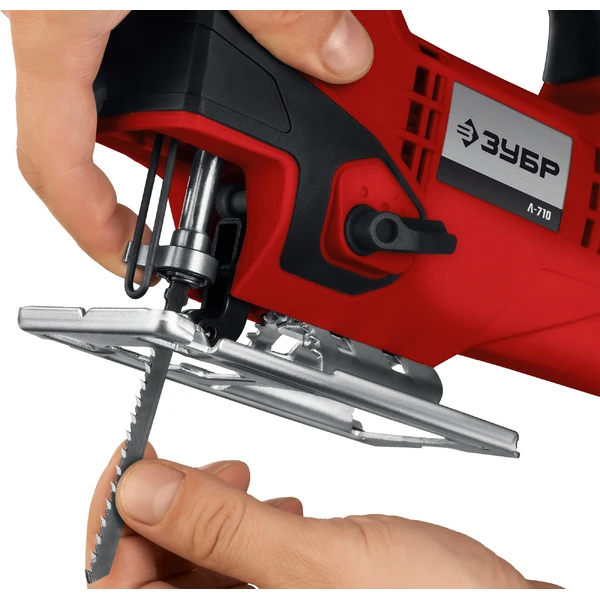

  • Бесключевой патрон полотна с Т-образным хвостовиком для установки наиболее распространенного инструмента
  • Электронная регулировка частоты хода позволяет выбрать наилучший режим работы для любого материала
  • 3-позиционный маятниковый ход для обеспечения как быстрого, так и чистого пиления

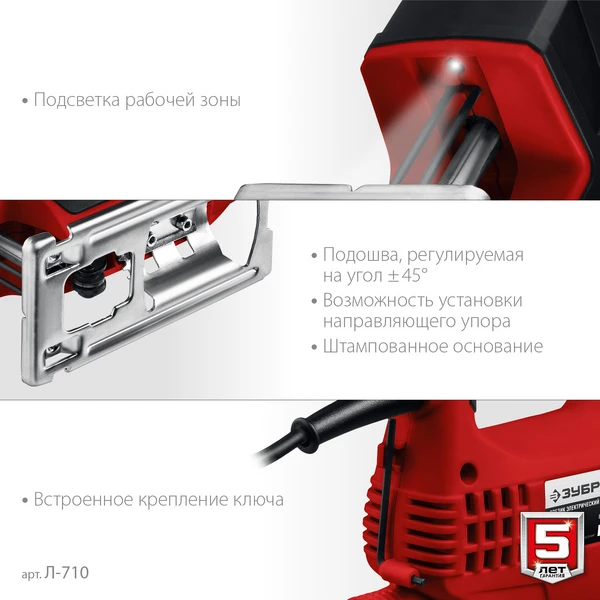

  • Регулируемая на угол ±45° подошва с возможностью установки направляющего упора
  • Встроенная подсветка рабочего места для лучшего обзора линии реза

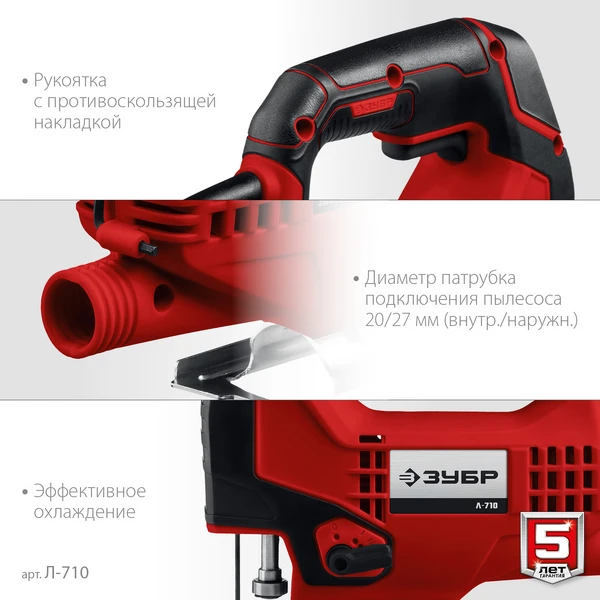

  • Патрубок подключения пылесоса для эффективного пылеотвода
  • Кнопка фиксации выключателя повышает удобство при длительной работе
  • Рукоятка с противоскользящей накладкой
  • Встроенный держатель для ключа
  • Защитная скоба для защиты оператора при работе

Использование

Для продольного, поперечного, под углом и фигурного пиления заготовок из дерева, фанеры, ДСП, пластмасс и металла (при установке соответствующего полотна)

О товаре

Производитель / бренд
ЗУБР
Артикул
Л-710
Раздел каталога
Лобзики
Гарантия
60 мес.
