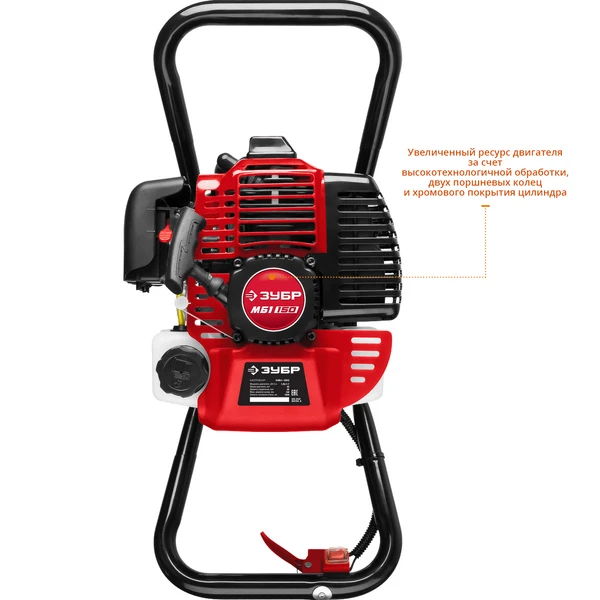

ЗУБР d 60 - 150 мм, 43 см3, 1 оператор, мотобур (бензобур) (МБ1-150)
Легкий и надежный мотобур для частного применения на одного оператора. Выполняет любые работы по бурению различных грунтов и льда. Мощность мотобура позволяет, при необходимости, использовать шнеки диаметром до 150 мм. Разборная рама удобна для транспортировки и хранения.

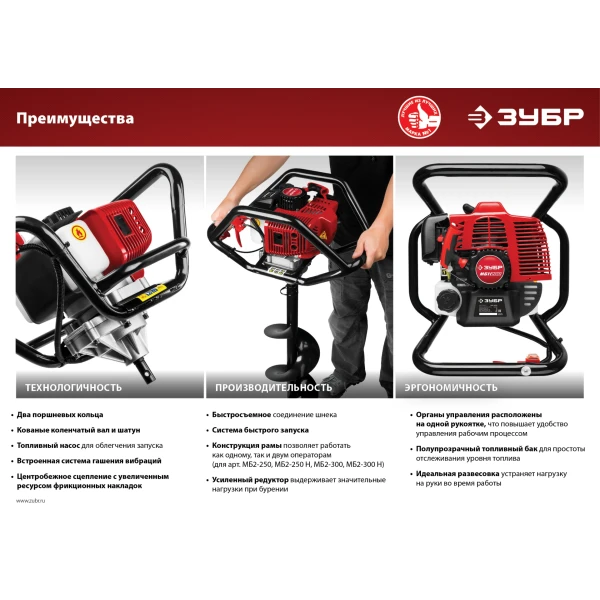

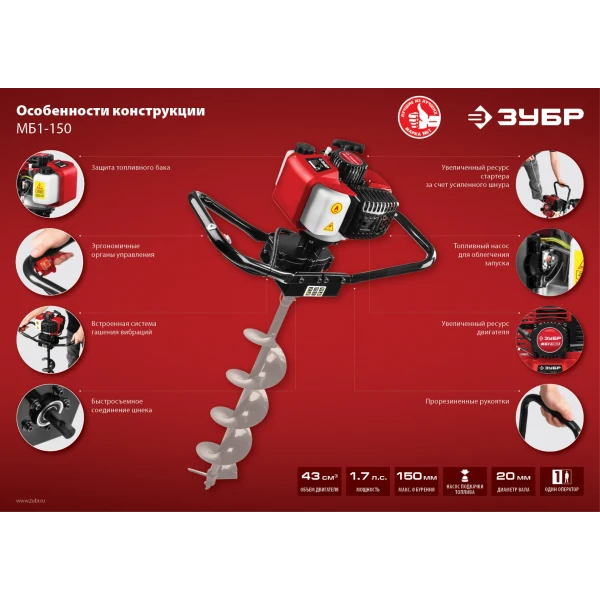

Преимущества

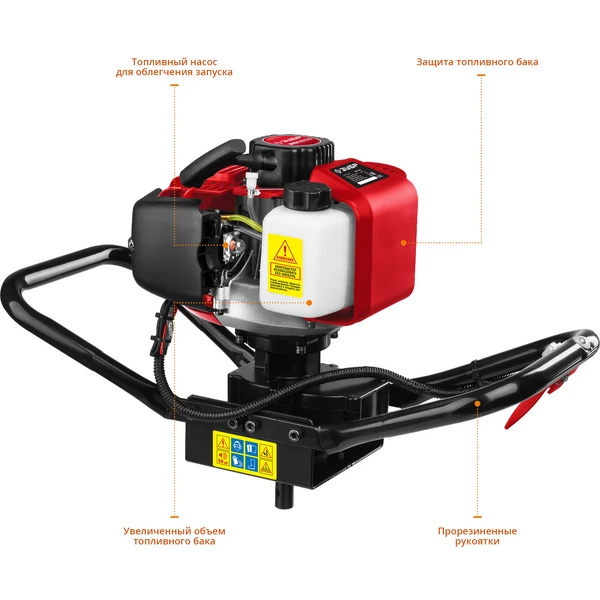

- Топливный насос для облегчения запуска
- Воздушное охлаждение двигателя
- Надежная рамная конструкция

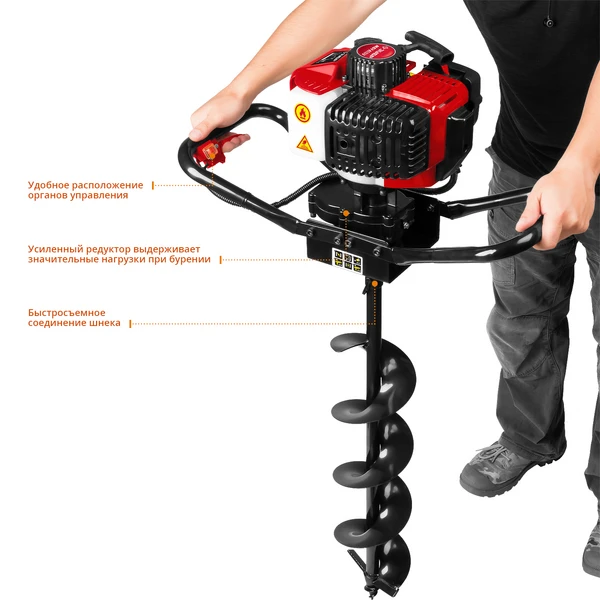

- Быстросъемное соединение шнека

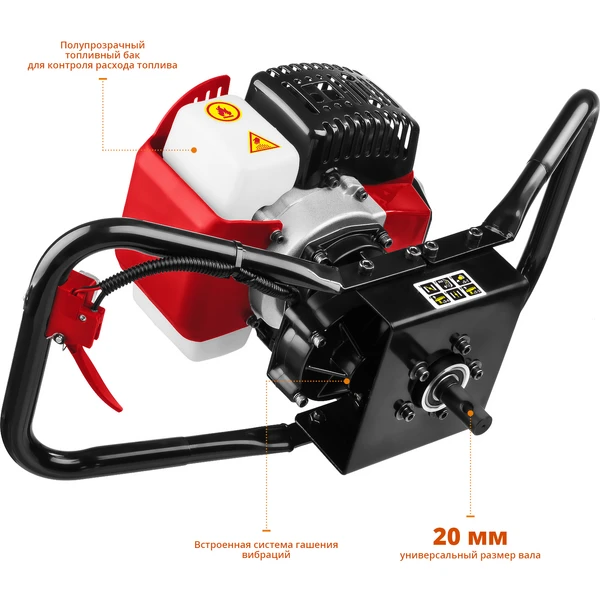

- Полупрозрачный топливный бак для контроля за расходом топлива
- Система гашения вибрации

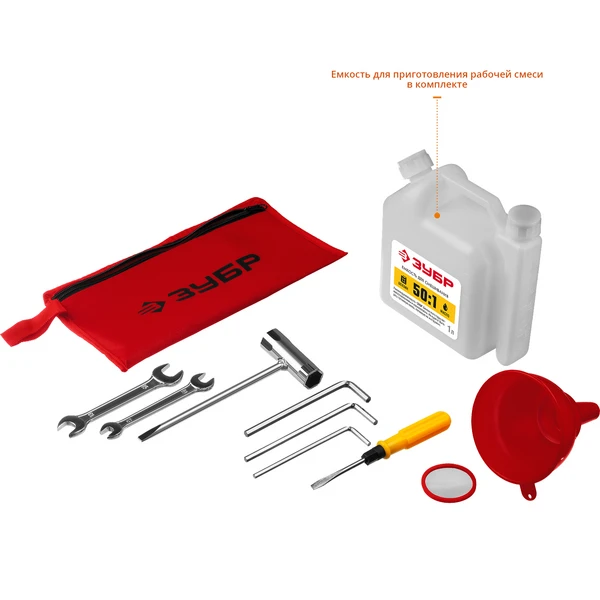

- Емкость для приготовления рабочей смеси в комплекте
- Инструмент управляется одним оператором
Использование
Для бурения мягких, твердых и мерзлых грунтов, а так же бурения льда при монтаже столбов, заборов, ограждений и других целей связанных с бурением грунта
| Гарантия | 60 |
| Тип двигателя | Бензиновый, 2-тактный |

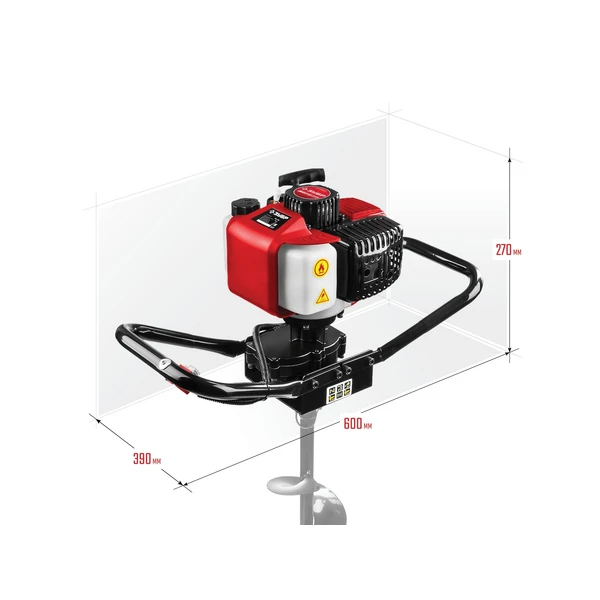

| Габариты, см | 41x31x31 |
| Масса изделия, кг | 9.5 |
| Масса в упаковке, кг | 11 |
| Мощность, л.с. | 1.7 |
| Мощность, кВт | 1.25 |
| Максимальная частота вращения, об/мин | 8800 |
| Емкость топливного бака, мл | 1000 |
| Антивибрационная система | есть |
| Праймер | есть |
| Наличие реверса | нет |
| Диаметр соединения, мм | 20 |
| Макс. диаметр бура, мм | 150 |
| Шнек в комплекте | нет |
| Норма расхода топлива, л/маш.-час | 0.8 |
| Объем двигателя, см³ | 43 |
| Тип упаковки | коробка картонная |

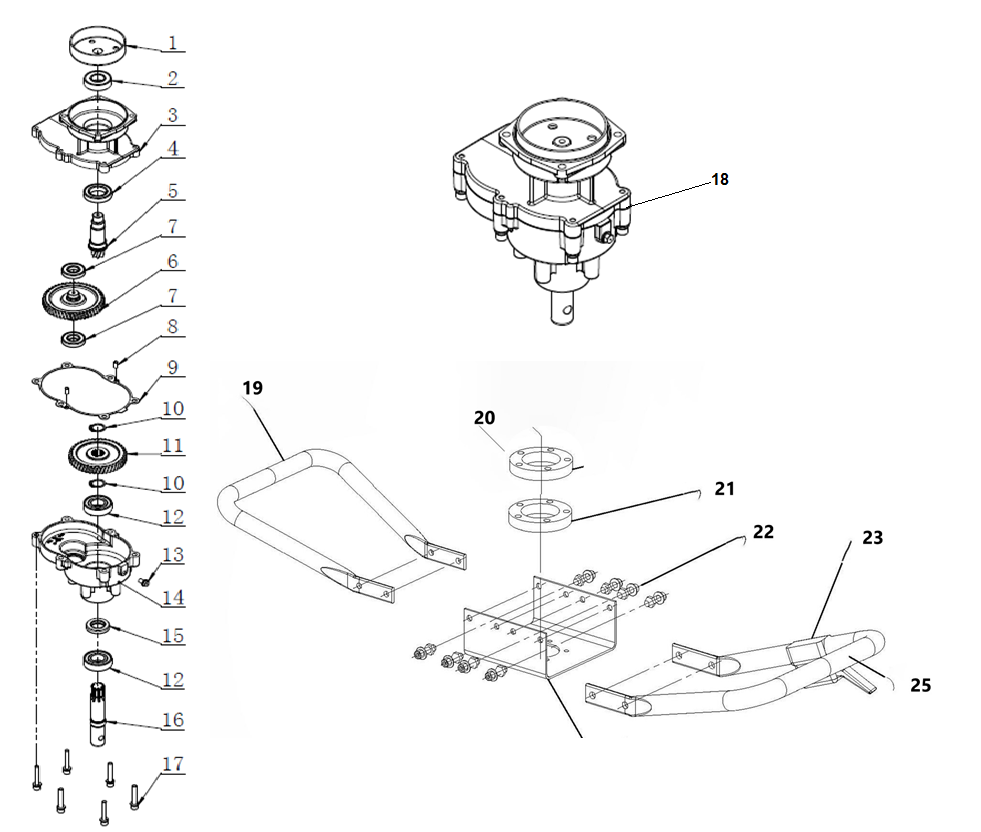

Схема сборки и запчасти ЗУБР d 60 - 150 мм, 43 см3, 1 оператор, мотобур (бензобур) (МБ1-150)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1.1 | Чашка сцепления D73xh22 | N000-029-142 | 655 | |
| 1.2 | Подшипник шариковый R12-2RS (41.28х19.05х7.09) n/n | N000-029-143 | 543.97 | |
| 1.3 | Крышка редуктора | N000-029-144 | - | |
| 1.3 | Крышка редуктора V2 | N000-029-144-2 | - | |
| 1.4 | Подшипник шариковый 6905-2RS (42х25х9) | U009-690-5RS | 202.06 | |
| 1.5 | Вал входной | N000-029-145 | 602.26 | |
| 1.6 | Шестерня ведущая | N000-029-146 | 1 990.45 | |
| 1.6 | Шестерня ведущая V2 | N000-029-146-2 | 1 540 | |
| 1.7 | Подшипник шариковый R10 открытый (35х16х17) FFHP | N000-029-147 | 533.37 | |
| 1.9 | Прокладка редуктора | N000-029-148 | 157.19 | |
| 1.10 | Кольцо стопорное сжимное D19 | UM06-002-011 | 101.03 | |
| 1.11 | Шестерня ведомая V2 | N000-029-149-2 | 1 430 | |
| 1.11 | Шестерня ведомая | N000-029-149 | 1 873.9 | |
| 1.12 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 202.06 | |
| 1.13 | Винт M6x10 | N000-013-784 | - | |
| 1.14 | Корпус редуктора V2 | N000-029-150-2 | - | |
| 1.14 | Корпус редуктора | N000-029-150 | - | |
| 1.15 | Сальник D35хd20х7 | N000-029-151 | 219.01 | |
| 1.16 | Вал выходной | N000-029-152 | 690.58 | |
| 1.17 | Винт M6х38 РН2 | UM01-000-168 | - | |
| 1.18 | Редуктор в сборе | N000-029-153 | - | |
| 1.18 | Редуктор в сборе V2 | N000-029-153-2 | - | |
| 1.19 | Рукоятка левая | N000-029-154 | - | |
| 1.20 | Кольцо опорное | N000-029-155 | - | |
| 1.21 | Кольцо демпферное | N000-029-156 | 370.89 | |
| 1.22 | Болт M8х20 | N000-028-244 | - | |
| 1.23 | Выключатель в сборе с рычагом дросселя V2 | V000-003-249-2 | - | |
| 1.23 | Выключатель в сборе с рычагом дросселя | V000-003-249 | 1 103.85 | |
| 1.24 | Основание рамы | N000-029-158 | - | |
| 1.25 | Рукоятка правая | N000-029-159 | - | |
| 2.1 | Винт M5x14 | N000-020-810 | - | |
| 2.2 | Винт M5x20 | N000-027-113 | - | |
| 2.3 | Магнето H=62 h=62 d=33.5 L=85 | N000-029-160 | 1 066.75 | |
| 2.4 | Винт M5x30 | N000-026-402 | - | |
| 2.5 | Винт M5x25 | N000-025-202 | - | |
| 2.6 | Крышка сцепления | N000-029-161 | - | |
| 2.8 | Винт M8x24 H6 | UM01-000-126 | 101.03 | |
| 2.9 | Шайба Гровера D10 | N000-002-860 | 100 | |
| 2.10 | Сцепление | N000-029-162 | 515.72 | |
| 2.11 | Винт M8х8 | N000-023-870 | - | |
| 2.12 | Маховик | N000-029-163 | 1 017.3 | |
| 2.12 | Маховик V2 | N000-029-163-2 | 610 | |
| 2.14 | Шпонка сегментная 3х5х13 | N000-029-164 | 100 | |
| 2.15 | Винт M5x35 | N000-027-276 | - | |
| 2.16 | Сальник D30хd15х7 | N000-029-165 | 277.28 | |
| 2.17 | Картер левая часть V2 | N000-029-166-2 | - | |
| 2.17 | Картер левая часть | N000-029-166 | 1 080.88 | |
| 2.18 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 2.19 | Кольцо стопорное D10 | N000-027-189 | 101.03 | |
| 2.20 | Палец поршневой D10х33 | N000-029-167 | 100 | |
| 2.21 | Подшипник игольчатый (14х10х16) | N000-029-168 | 259.63 | |
| 2.22 | Винт M6х55 | N000-023-865 | - | |
| 2.24 | Глушитель | N000-029-169 | 847.76 | |
| 2.25 | Прокладка глушителя V2 | N000-029-170-2 | 170 | |
| 2.25 | Прокладка глушителя | N000-029-170 | 238.43 | |
| 2.26 | Кожух глушителя | N000-029-171 | 602.26 | |
| 2.27 | Кожух топливного бака | N000-029-172 | - | |
| 2.28 | Прокладка теплоизолятора | N000-029-173 | 111.27 | |
| 2.29 | Теплоизолятор | N000-029-174 | 360.29 | |
| 2.30 | Прокладка карбюратора | N000-029-175 | 134.24 | |
| 2.31 | Карбюратор V2 | N000-029-176-2 | 1 150 | |
| 2.31 | Карбюратор | N000-029-176 | 2 619.22 | |
| 2.32 | Корпус фильтра воздушного | N000-029-177 | 261.39 | |
| 2.33 | Винт M5х58 T20 | UM01-000-155 | - | |
| 2.34 | Щиток фильтра воздушного | N000-029-178 | - | |
| 2.35 | Элемент фильтрующий 83x70x14 ППУ | N000-029-179 | 102 | |
| 2.36 | Кожух фильтра воздушного | N000-029-180 | 148.36 | |
| 2.37 | Винт M5x16 | N000-027-525 | - | |
| 2.39 | Кожух цилиндра | N000-029-181 | - | |
| 2.39 | Кожух цилиндра V2 | N000-029-181-2 | - | |
| 2.40 | Свеча зажигания TORCH L7RTC | U590-350-077 | 660.81 | |
| 2.41 | Цилиндр D40 V2 | N000-029-182-2 | - | |
| 2.41 | Цилиндр D40 | N000-029-182 | 1 810.3 | |
| 2.42 | Прокладка цилиндра | N000-029-183 | 174.85 | |
| 2.43 | Кольцо компрессионное D40 (пара) | N000-029-184 | 337.34 | |
| 2.44 | Поршень D40 | N000-029-185 | 522.78 | |
| 2.44 | Поршень D40 V2 | N000-029-185-2 | - | |
| 2.45 | Вал коленчатый с шатуном в сборе | N000-029-186 | 1 914.51 | |
| 2.45 | Вал коленчатый с шатуном в сборе V2 | N000-029-186-2 | 1 000 | |
| 2.46 | Прокладка картера | N000-029-187 | 174.85 | |
| 2.47 | Картер правая часть V2 | N000-029-188-2 | - | |
| 2.47 | Картер правая часть | N000-029-188 | 981.97 | |
| 2.48 | Сальник D22хd12хh7 | N000-029-189 | 236.66 | |
| 2.49 | Бак топливный | N000-029-190 | 1 050.86 | |
| 2.50 | Шайба D16хd8х1.6 | U543-225-014 | - | |
| 2.51 | Храповик c собачками | N000-029-191 | 236.66 | |
| 2.52 | Крепление кронштейна бака топливного | N000-029-192 | - | |
| 2.53 | Кронштейн бака топливного | N000-029-193 | - | |
| 2.54 | Стартер легкий пуск | N000-029-194 | 1 306.95 | |
| 2.54 | Стартер легкий пуск V2 | N000-029-194-2 | 630 | |
| 2.55 | Ручка шнура стартера | N000-029-195 | - | |
| 2.56 | Крышка кожуха цилиндра | N000-029-196 | - | |
| A | Штифт D5х10 | N000-020-882 | - | |
