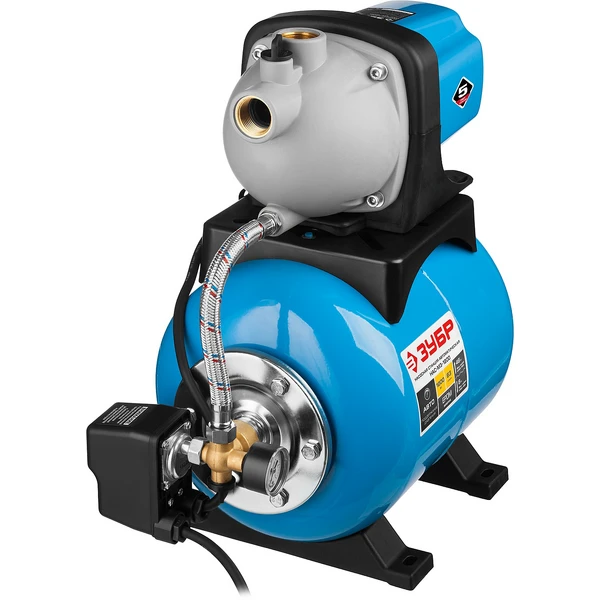

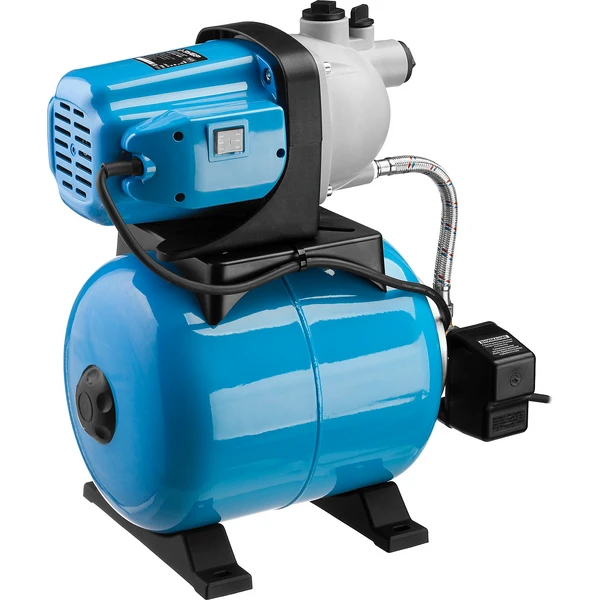

ЗУБР 1200 Вт, бак 20 л, автоматическая насосная станция (НАС-М3-1200)
Простая в применении установка - забор воды с глубины, автоматическое обеспечение давления, термопредохранитель для защиты двигателя и экономичность благодаря гидроаккумулятору делают ее незаменимой на дачном участке
Преимущества
- Груша гидроаккумулятора изготовлена из специального материла, который превосходит по показателям EPDM и натуральную резину
- Автоматическое включение/выключение насоса при изменении давления в магистрали
- Гидроаккумулятор для постоянного поддержания давления воды
- Объем гидроаккумулятора 20 л обеспечивает полноценный водоразбор с более редкими включениями насоса, что продлевает срок его службы и способствует экономии электроэнергии
- Термопредохранитель для защиты от перегрева предотвращает повреждение двигателя
- Соединительный штуцер наиболее распространенного диаметра 1'' для легкого подключения
Использование
Для обеспечения постоянного давления воды при устройстве систем водоснабжения, полива газонов и орошения садовых участков, а также для откачки воды из емкостей или водоемов

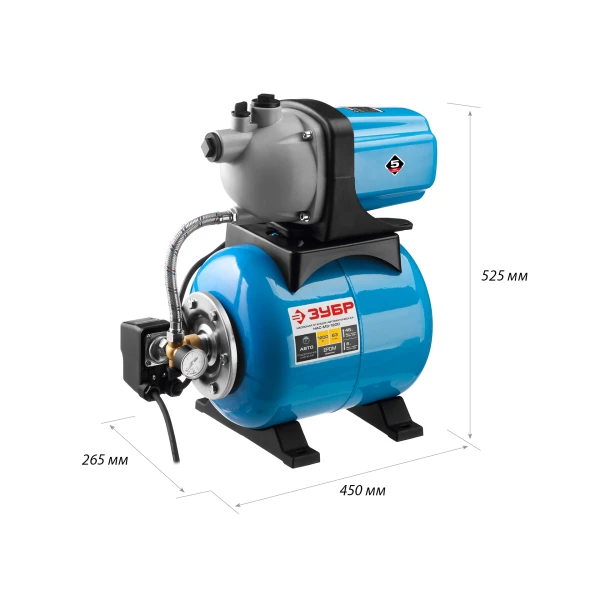

| Габариты, см | 53x35x59 |
| Масса изделия, кг | 12.8 |
| Масса в упаковке, кг | 15 |
| Гарантия | 60 |
| Тип | насосная станция |
| Мощность, Вт | 1200 |

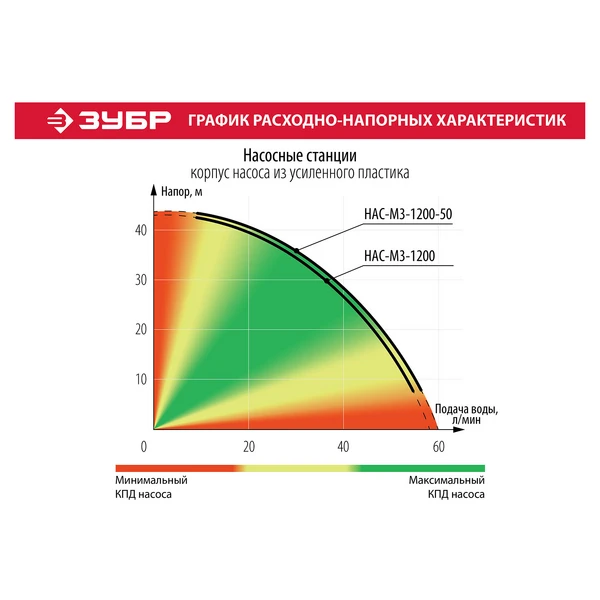

| Производительность, л/мин | 63 |
| Напор, м | 46 |
| Макс. давление, Атм | 4.6 |
| Объем гидроаккумулятора, л | 20 |
| Макс. глубина забора, м | 8 |
| Макс.размер пропускаемых частиц, мм | 1 |

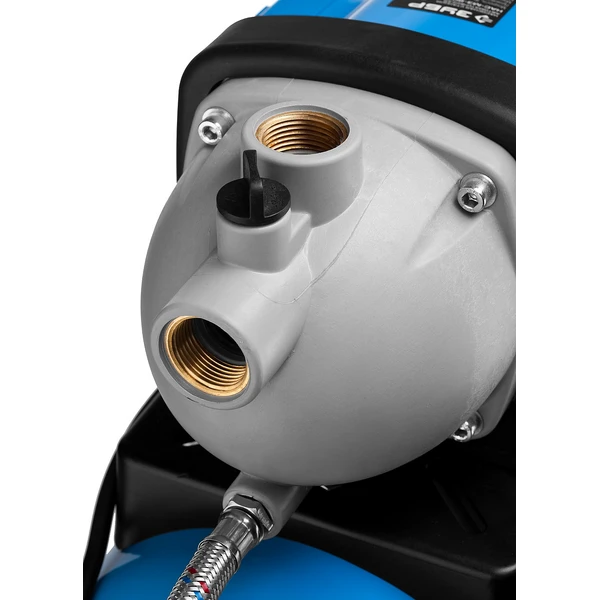

| Присоединительная резьба, дюйм | 1 |
| Материал корпуса насоса | пластик |
| Термопредохранитель | есть |
| Автоматическое поддержание давления | есть |
| Реле давления | есть |
| Фильтр | нет |
| Обратный клапан | нет |
| Класс электрической защиты | 1 |
| Степень защиты | IP x4 |
| Напряжение, В/Гц | 220±10% /50 |
| Допустимая температура жидкости, °C | 35 |
| Тип упаковки | коробка картонная |

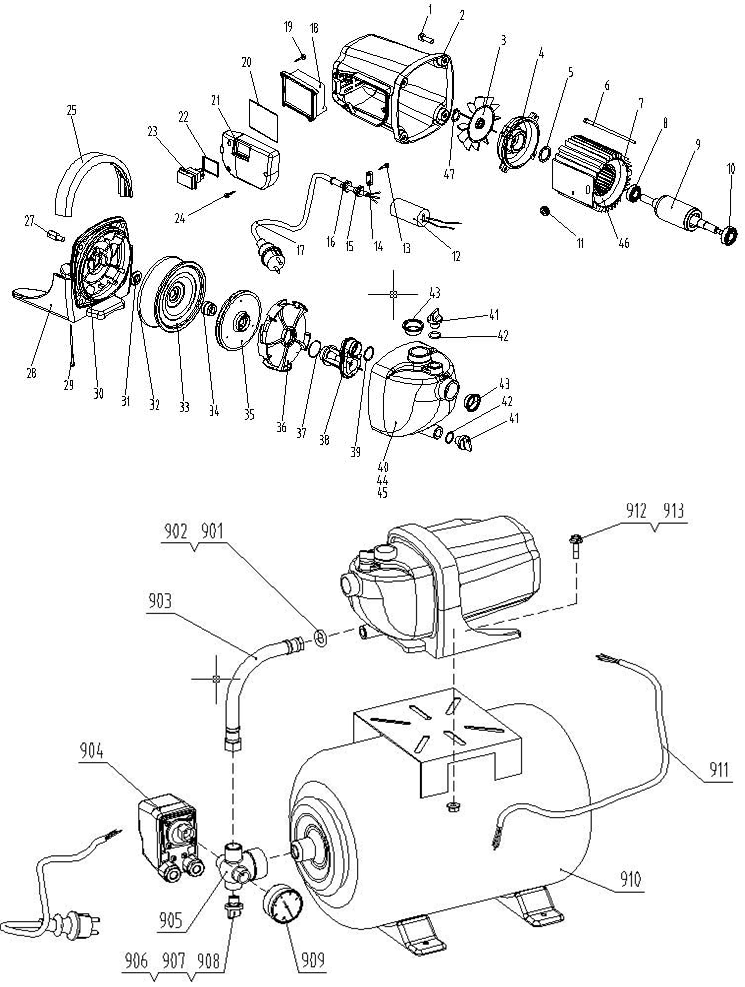

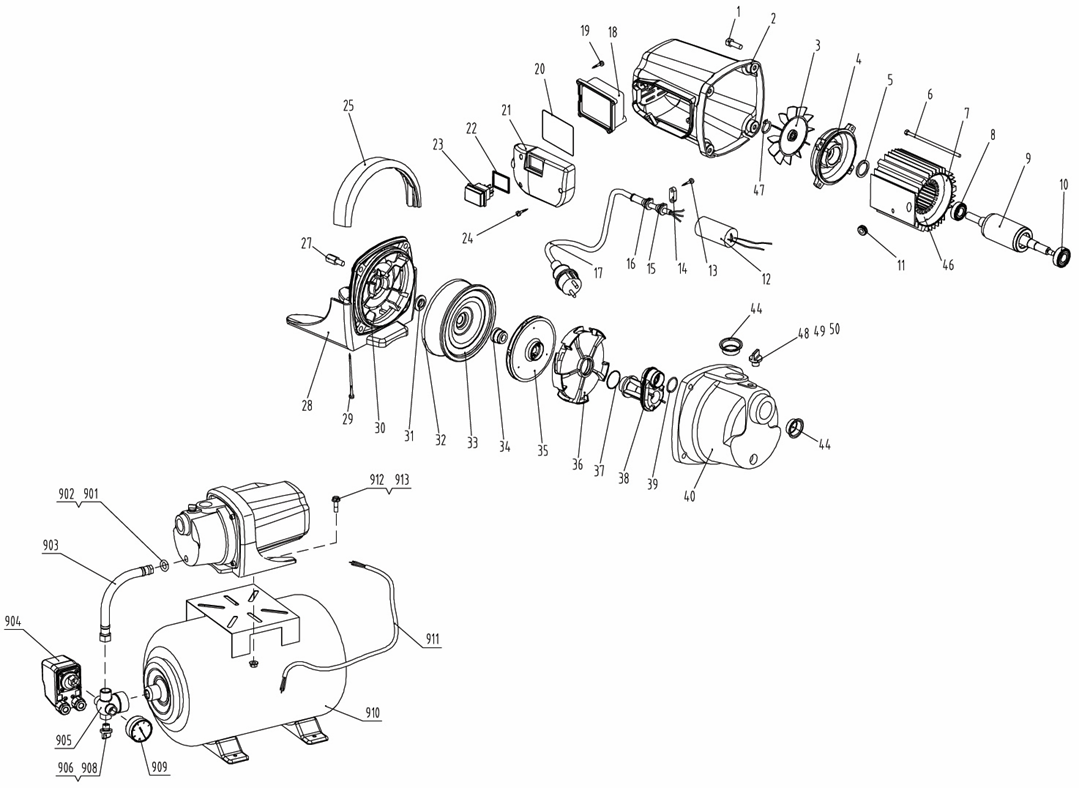

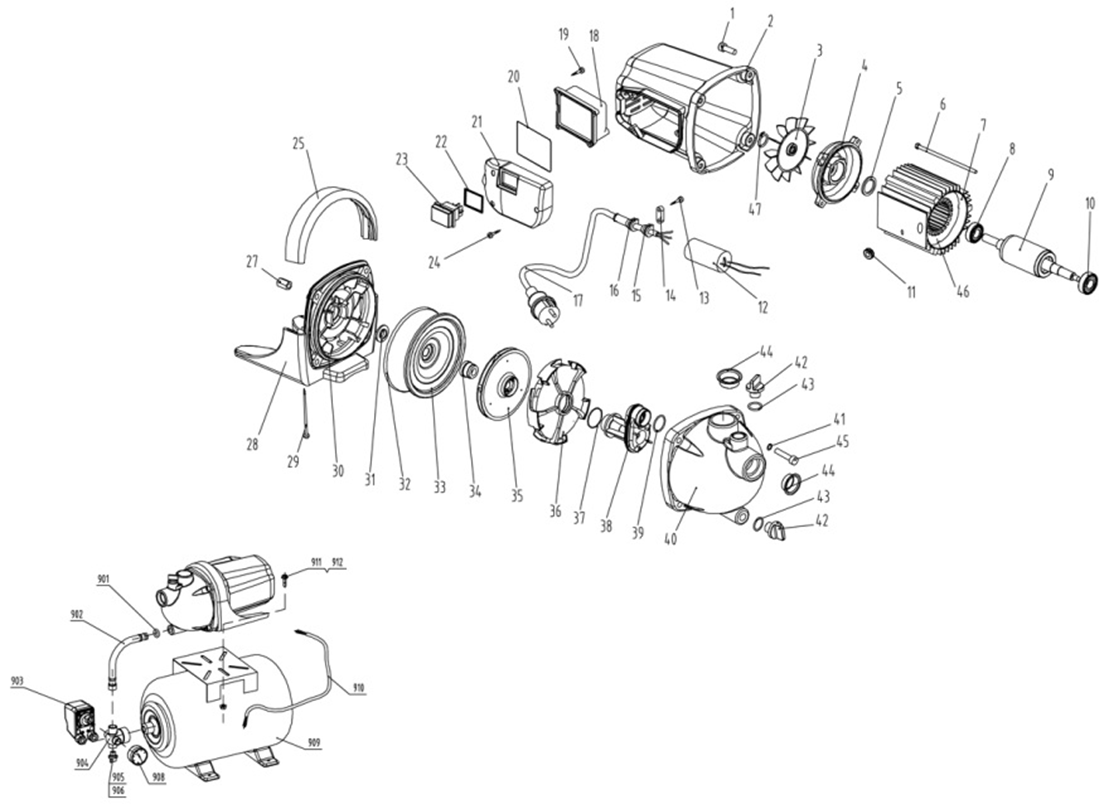

Схема сборки и запчасти ЗУБР 1200 Вт, бак 20 л, автоматическая насосная станция (НАС-М3-1200)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M8x20 H6 | UM01-000-192 | - | |
| 2 | Кожух двигателя | U537-800-002 | 198.17 | |
| 3 | Крыльчатка | U455-800-003 | 309.15 | |
| 4 | Крышка корпуса статора | U457-800-004 | 515.25 | |
| 5 | Кольцо пружинное D23 | U455-800-005 | - | |
| 6 | Болт M5x150 #F | UM03-000-004 | 103.05 | |
| 7 | Корпус статора | N000-026-574 | - | |
| 8 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 9 | Ротор | U455-120-010 | 4 637.32 | |
| 10 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 206.1 | |
| 11 | Воротник шнура резиновый #F | U455-800-012 | 206.1 | |
| 12 | Конденсатор 20,0мкфх450в | U455-100-013-2 | - | |
| 14 | Прижим шнура | U455-800-015 | - | |
| 15 | Воротник шнура малый #F | U098-004-012-1 | 105.36 | |
| 16 | Воротник шнура #F | U098-004-012 | 103.05 | |
| 17 | Шнур сетевой резин. 3х1,0мм 1,5м #F | U099-004-010-1 | 515.25 | |
| 18 | Крышка выключателя прозрачная | U457-800-018 | 103.05 | |
| 19 | Саморез 4x18 PH2 | UM02-000-027 | 103.05 | |
| 20 | Уплотнение | U457-800-020 | 103.05 | |
| 21 | Корпус выключателя | U537-800-021 | - | |
| 22 | Прокладка уплотнительная | N000-026-575 | - | |
| 23 | Выключатель KND2-12/2 12(10)A 250V~ IP55 5E4 T85/55 | U535-600-022 | 702.34 | |
| 24 | Саморез 3x22 PH1 #F | UM02-000-069 | - | |
| 25 | Скоба | U457-800-025 | 206.1 | |
| 27 | Вставка M8 | U457-100-027 | 103.05 | |
| 28 | Основание | U455-800-027 | 309.15 | |
| 29 | Саморез 4х115 РН2 | UM02-000-137 | - | |
| 30 | Промщит 168x162x43 | U535-600-029 | 787.24 | |
| 31 | Кольцо брызгозащитное | U455-800-030 | 103.05 | |
| 32 | Кольцо уплотнительное D149xd142xd3.5 | U455-800-031 | 102 | |
| 33 | Пластина изолирующая D147.3xd13.5 | U535-600-032 | 369.24 | |
| 34 | Сальник керамический в сборе D26xd14xН5 | U452-752-044 | 301.42 | |
| 35 | Крыльчатка насоса D120x22 | U455-120-034 | 291.72 | |
| 36 | Крышка крыльчатки D142x25 | U455-800-035 | 279.89 | |
| 37 | Кольцо уплотнительное D36xd32x2,5 мм | U455-800-036 | 206.1 | |
| 38 | Трубка Вентури D8.5 (тип2) 85x88x56 | U455-800-037 | 159.12 | |
| 39 | Кольцо уплотнительное D28 | U455-800-038 | 105.37 | |
| 40 | Корпус насоса 190x163xh142 мм | U455-800-039 | 1 315.8 | |
| 41 | Ручка-клапан | U455-800-042 | 103.05 | |
| 43 | Заглушка | U455-800-044 | 103.05 | |
| 44 | Кольцо стопорное | N000-026-576 | - | |
| 45 | Втулка | N000-026-577 | - | |
| 46 | Статор в сборе | U455-120-008-C | 5 008.71 | |
| 46 | Статор | N000-026-578 | 4 998 | |
| 46 | Статор АДА В сборе | U455-120-008-C-2 | 3 914.76 | |
| 47 | Кольцо стопорное D11 разжимное | UM06-001-004 | 104.04 | |
| 901 | Кольцо уплотнительное | N000-026-579 | 102 | |
| 902 | Кольцо уплотнительное D14 | U457-800-049 | 103.05 | |
| 903 | Подводка гибкая с гайкой штуцером 1/2" D17x250 | U457-800-050 | 561.88 | |

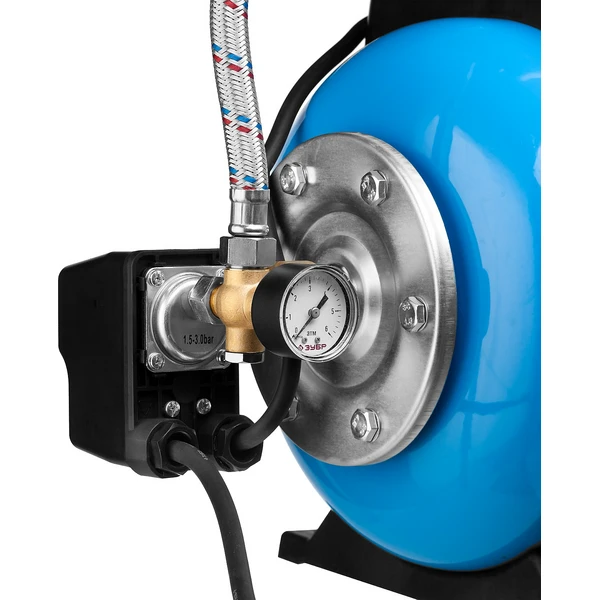

| 904 | ЗУБР 1.4-2.8 Атм, реле давления (ЗРД) | ЗРД | 808.25 | |
| 905 | Штуцер 5-выводной | U457-800-053 | 771.12 | |
| 906 | Ручка-клапан | U535-800-055 | - | |
| 907 | Прокладка уплотнительная | N000-026-580 | - | |
| 908 | Кольцо уплотнительное D14 | U455-800-043 | 103.05 | |
| 909 | Манометр 6bar (D41 1/4" папа резьба сзади) | U457-800-056 | 403.92 | |
| 910 | Бак | U457-800-057 | 2 061.03 | |
| 911 | Кабель | N000-026-581 | - | |
| 912 | Болт M8х36 | UM03-002-006 | - | |
| 914 | Фланец D155x37мм | U457-800-060 | 505.92 | |
| 915 | Прокладка резиновая 1/2`` | U457-800-051 | 206.1 | |
| 916 | Мембрана резиновая 20 л. непроходная | U457-800-062 | 1 012.42 | |

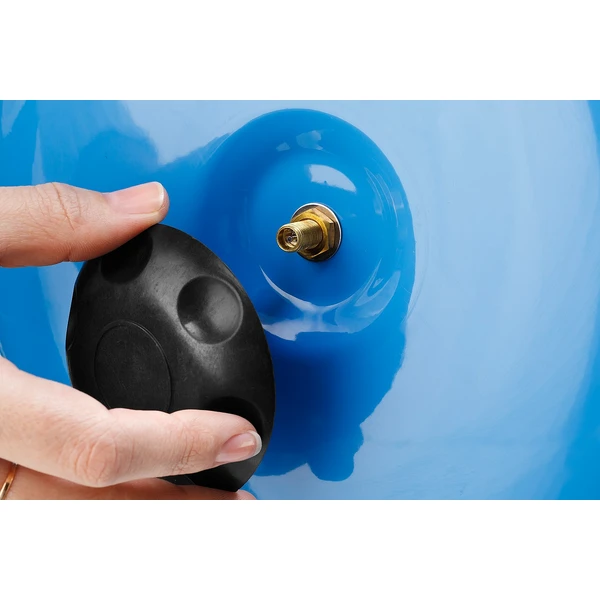

| 917 | Ниппель в сборе | U457-800-063-C | 309.15 | |
| 918 | Крышка ниппеля | U457-800-064 | 103.05 | |
| 919 | Шайба D8 | U457-800-066 | - | |
| 920 | Основание гидроаккумулятора | U457-800-067 | 309.15 | |
| 921 | Платформа насоса | U457-800-068 | 206.1 | |
| 922 | Винт M4x10 | UM01-000-012 | 103.05 | |
| 923 | Винт M8x43 H6 (цилиндр) #F | UM01-000-085 | 104.04 | |
| 924 | Болт M8x15 #F | UM03-000-005 | 103.05 | |
| 925 | Шайба D8 | UM04-000-005 | 103.05 | |
| 926 | Шайба-гровер D4 | UM04-001-002 | 103.05 | |
| 927 | Гайка M8 (запорная) #F | UM05-000-004 | 103.05 | |
