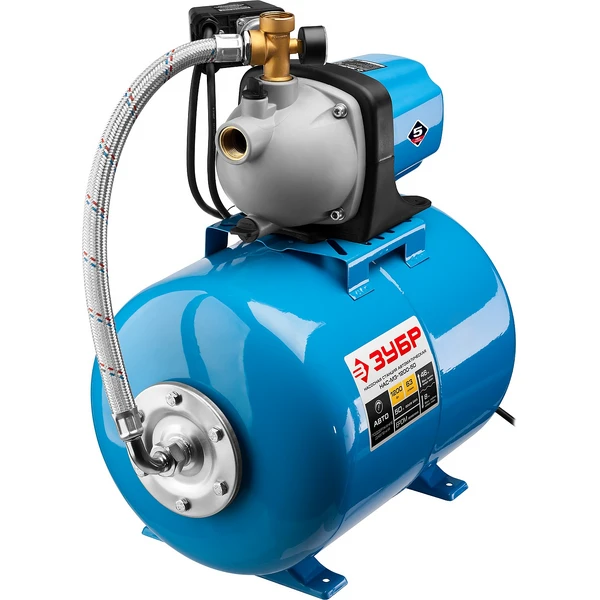

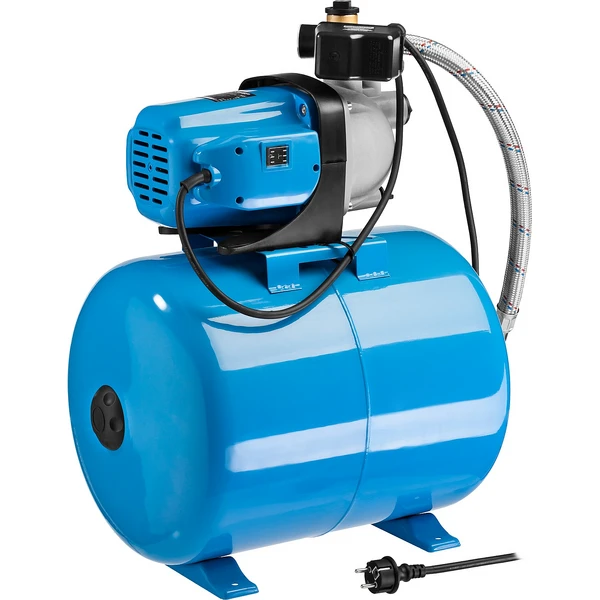

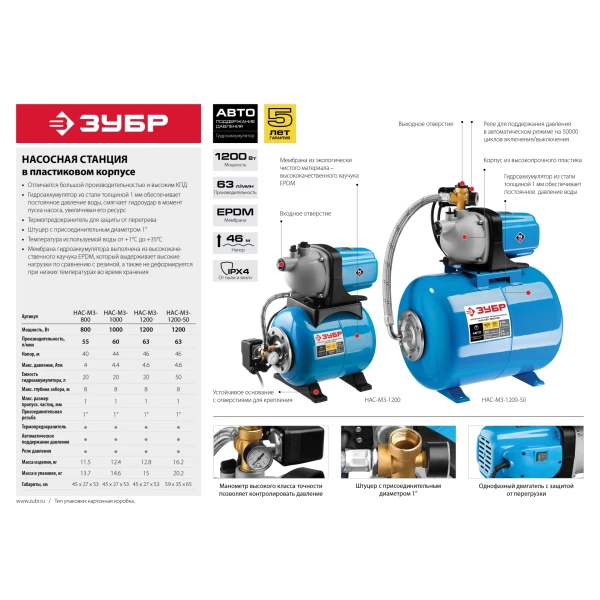

ЗУБР 1200 Вт, бак 50 л, автоматическая насосная станция (НАС-М3-1200-50)
Удобная в применении установка предназначена для забора воды с глубины, полива, автоматического поддержания давления при устройстве систем водоснабжения, а термопредохранитель для защиты двигателя и экономичность благодаря гидроаккумулятору делают ее незаменимой на дачном участке
Преимущества
- Груша гидроаккумулятора изготовлена из специального материла, который превосходит по показателям EPDM и натуральную резину
- Ударопрочный корпус насоса изготовлен из гигиенического армированного стекловолокном пластика
- Автоматическое включение/выключение насоса при изменении давления в магистрали
- Гидроаккумулятор для постоянного поддержания давления воды
- Объем гидроаккумулятора 50 л обеспечивает полноценный водоразбор с более редкими включениями насоса, что продлевает срок его службы и способствует экономии электроэнергии
- Термопредохранитель для защиты от перегрева предотвращает повреждение двигателя

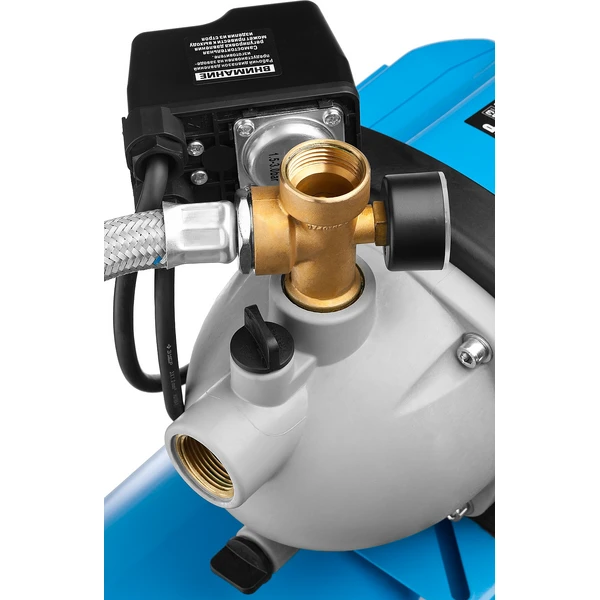

- Соединительный штуцер наиболее распространенного диаметра 1'' для легкого подключения
Использование
Для обеспечения постоянного давления воды при устройстве систем водоснабжения, полива газонов и орошения садовых участков, а также для откачки воды из емкостей или водоемов
| Габариты, см | 69.5x42x70 |
| Масса изделия, кг | 16.2 |
| Масса в упаковке, кг | 20.2 |
| Гарантия | 60 |
| Тип | насосная станция |
| Мощность, Вт | 1200 |

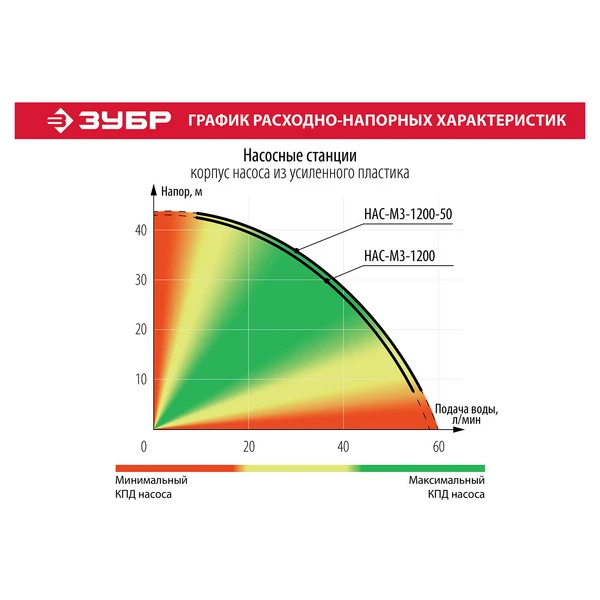

| Производительность, л/мин | 63 |
| Напор, м | 46 |
| Макс. давление, Атм | 4.6 |
| Объем гидроаккумулятора, л | 50 |
| Макс. глубина забора, м | 8 |
| Макс.размер пропускаемых частиц, мм | 1 |
| Присоединительная резьба, дюйм | 1 |
| Материал корпуса насоса | пластик |
| Термопредохранитель | есть |
| Автоматическое поддержание давления | есть |
| Реле давления | есть |
| Фильтр | нет |
| Обратный клапан | нет |
| Класс электрической защиты | 1 |
| Степень защиты | IP x4 |
| Напряжение, В/Гц | 220±10% /50 |
| Допустимая температура жидкости, °C | 35 |
| Тип упаковки | коробка картонная |
Схема сборки и запчасти ЗУБР 1200 Вт, бак 50 л, автоматическая насосная станция (НАС-М3-1200-50)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M8x20 H6 | UM01-000-192 | - | |
| 2 | Кожух двигателя | U537-800-002 | 194.28 | |
| 3 | Крыльчатка | U455-800-003 | 303.09 | |
| 4 | Крышка корпуса статора | U457-800-004 | 505.15 | |
| 5 | Кольцо пружинное D23 | U455-800-005 | - | |
| 6 | Болт M5x150 #F | UM03-000-004 | 101.03 | |
| 7 | Корпус статора | N000-000-471 | - | |
| 8 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 9 | Ротор | U455-120-010 | 4 546.39 | |
| 10 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 11 | Воротник шнура резиновый #F | U455-800-012 | 202.06 | |
| 12 | Конденсатор 20,0мкфх450в | U455-100-013-2 | - | |
| 14 | Прижим шнура | U455-800-015 | - | |
| 15 | Воротник шнура малый #F | U098-004-012-1 | 103.29 | |
| 16 | Воротник шнура #F | U098-004-012 | 101.03 | |
| 17 | Шнур сетевой резин. 3х1,0мм 1,5м #F | U099-004-010-1 | 505.15 | |
| 18 | Крышка выключателя прозрачная | U457-800-018 | 101.03 | |
| 19 | Саморез 4x18 PH2 | UM02-000-027 | 101.03 | |
| 20 | Уплотнение | U457-800-020 | 101.03 | |
| 21 | Корпус выключателя | U537-800-021 | - | |
| 22 | Прокладка выключателя резиновая | U455-800-021 | 101.03 | |
| 23 | Выключатель KND2-12/2 12(10)A 250V~ IP55 5E4 T85/55 | U535-600-022 | 688.57 | |
| 24 | Саморез 3x22 PH1 #F | UM02-000-069 | - | |
| 25 | Скоба | U457-800-025 | 202.06 | |
| 27 | Вставка M8 | U457-100-027 | 101.03 | |
| 28 | Основание | U455-800-027 | 303.09 | |
| 29 | Саморез 4х115 РН2 | UM02-000-137 | - | |
| 30 | Промщит 168x162x43 | U535-600-029 | 771.8 | |
| 31 | Кольцо брызгозащитное | U455-800-030 | 101.03 | |
| 32 | Кольцо уплотнительное D149xd142xd3.5 | U455-800-031 | 100 | |
| 33 | Пластина изолирующая D147.3xd13.5 | U535-600-032 | 362 | |
| 34 | Сальник керамический в сборе D26xd14xН5 | U452-752-044 | 295.51 | |
| 35 | Крыльчатка насоса D120x22 | U455-120-034 | 286 | |
| 36 | Крышка крыльчатки D142x25 | U455-800-035 | 274.4 | |
| 37 | Кольцо уплотнительное D36xd32x2,5 мм | U455-800-036 | 202.06 | |
| 38 | Трубка Вентури D8.5 (тип2) 85x88x56 | U455-800-037 | 156 | |
| 39 | Кольцо уплотнительное D28 | U455-800-038 | 103.3 | |
| 40 | Корпус насоса 190x163xh142 мм | U455-800-039 | 1 290 | |
| 41 | Шайба D8 | UM04-000-005 | 101.03 | |
| 42 | Ручка-клапан | U455-800-042 | 101.03 | |
| 43 | Кольцо уплотнительное D14 | U455-800-043 | 101.03 | |
| 44 | Заглушка | U455-800-044 | 101.03 | |
| 45 | Саморез | N000-000-506 | - | |
| 46 | Статор АДА в сборе | N000-000-507-2 | 7 642.14 | |
| 47 | Кольцо стопорное D11 разжимное | UM06-001-004 | 102 | |
| 901 | Прокладка резиновая специальная D30.5хh6.8 | N000-000-519 | 103.29 | |
| 902 | Подводка гибкая с гайкой штуцером 1" | N000-000-520 | 1 236.31 | |
| 903 | Реле давления | U457-800-052 | 1 095.46 | |
| 904 | Штуцер 5-выводной 1`` | N000-000-521 | 1 001.56 | |
| 905 | Ручка-клапан | N000-000-522 | - | |
| 906 | Прокладка уплотнительная | N000-000-523 | - | |
| 908 | Манометр 6bar (D41 1/4" папа резьба сзади) | U457-800-056 | 396 | |
| 909 | Гидроаккумулятор | N000-000-525 | 7 000 | |
| 910 | Кабель | V000-000-027 | - | |
| 911 | Болт M8х43 | UM03-002-026 | - | |
| 912 | Гайка M8 (автогровер с шайбой) #F | UM05-004-002 | 101.03 | |
| 914 | Фланец D155x37мм | U457-800-060 | 496 | |
