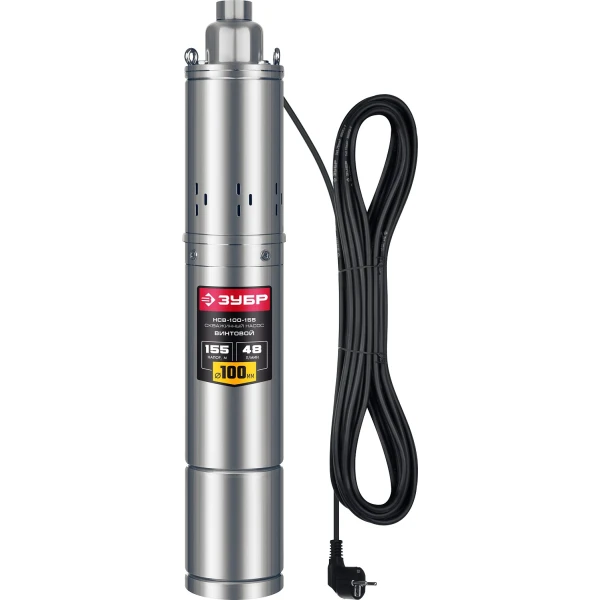

ЗУБР 1300 Вт, 155 м напор, скважинный винтовой насос, корпус из нержавеющей стали (НСВ-100-155)

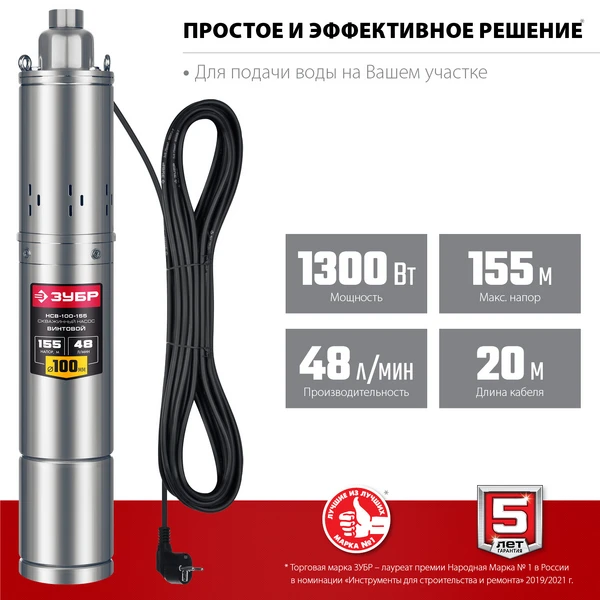

Эффективное и простое решение для организации подачи воды в дом и для организации полива в саду

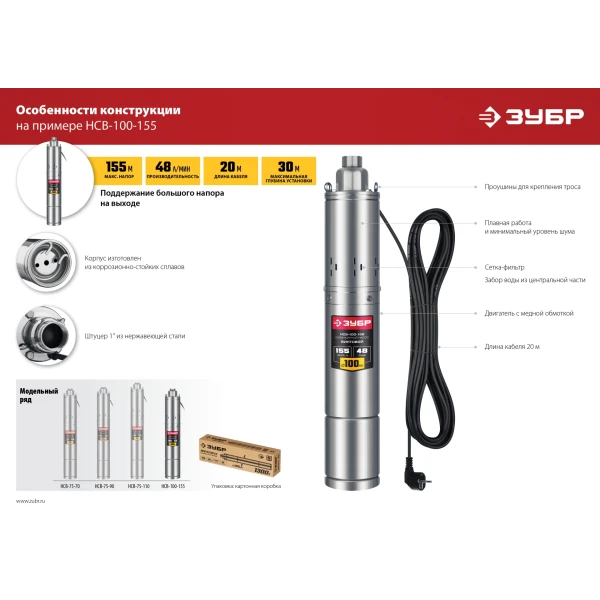

Преимущества

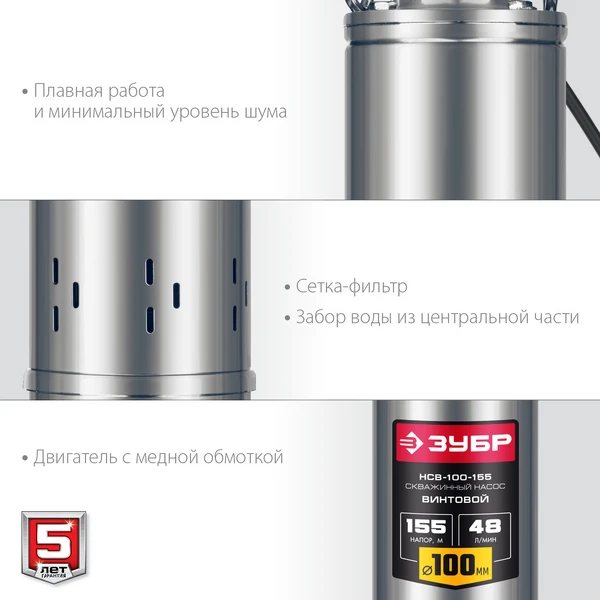

- Надежная конструкция

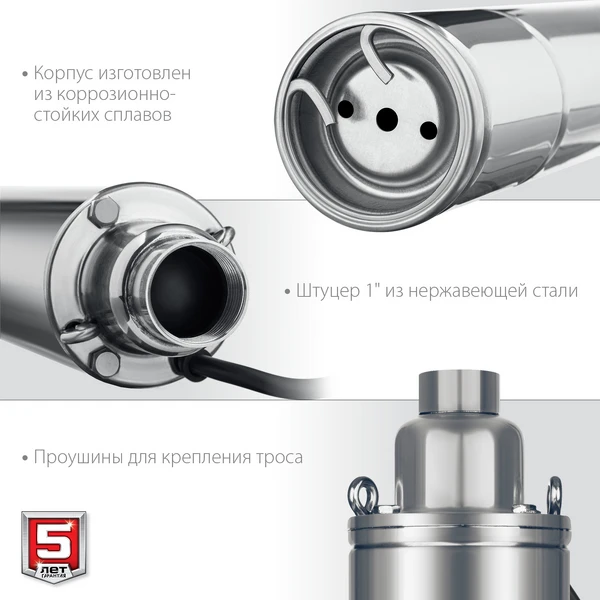

- Проушины крепления троса
- Материал обмотки двигателя - медь
- Термореле для защиты от перегрева
- Встроенный конденсатор
- Низкий уровень шума
- Система масляного охлаждения двигателя
Использование
Для подачи чистой воды из скважин, водоемов, колодцев в жилые помещения и огранизации полива в саду и огороде

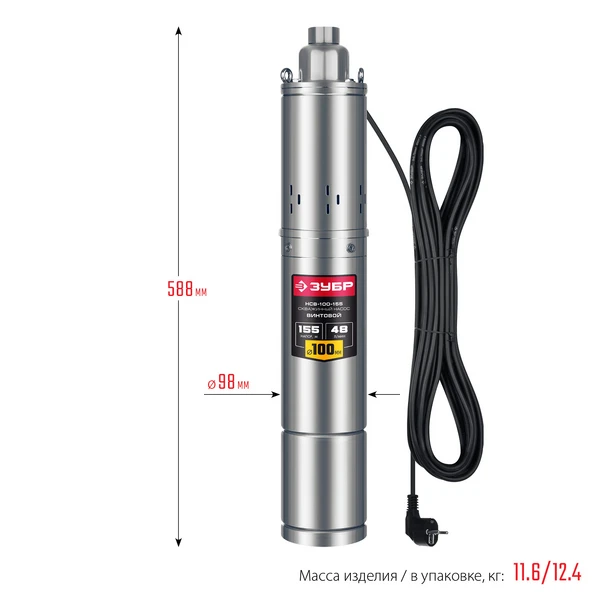

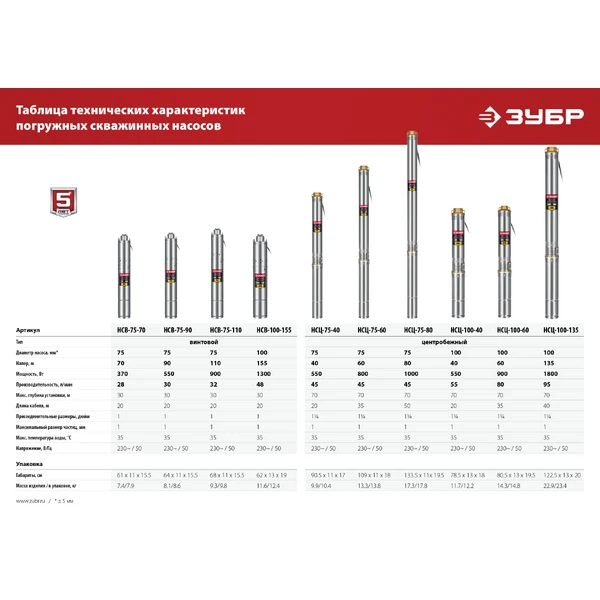

| Габариты, см | 62х13х19 |
| Масса изделия, кг | 11.6 |
| Масса в упаковке, кг | 12.4 |
| Гарантия | 60 |
| Тип | скважиный, винтовой |
| Мощность, Вт | 1300 |
| Производительность, л/мин | 48 |
| Напор, м | 155 |
| Напряжение, В/Гц | 230 /50 |
| Макс. глубина установки, м | 30 |
| Длина кабеля, м | 20 |
| Вид | погружной |

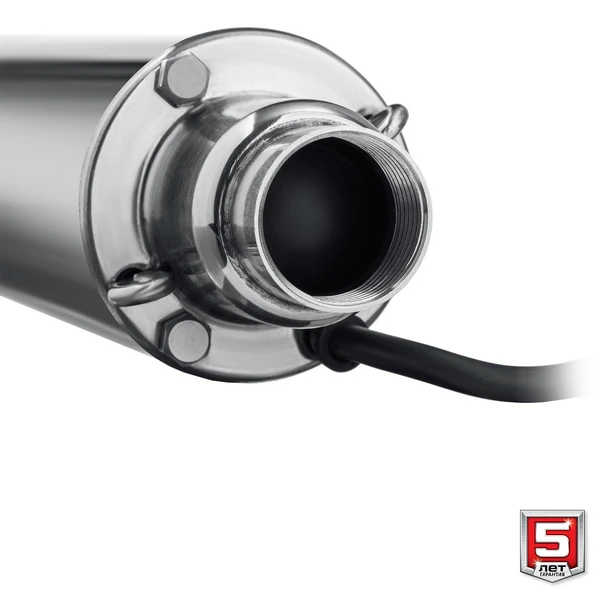

| Присоединительный размер, дюйм | 1 |
| Макс. температура воды, °C | 35 |
| Тип упаковки | коробка картонная |

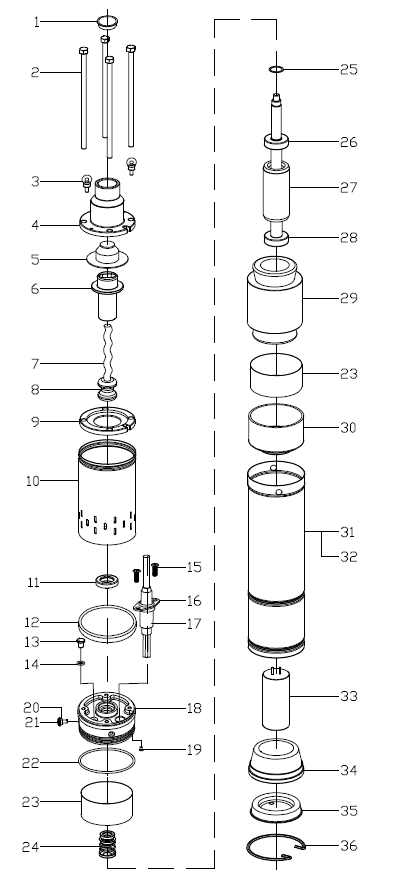

Схема сборки и запчасти ЗУБР 1300 Вт, 155 м напор, скважинный винтовой насос, корпус из нержавеющей стали (НСВ-100-155)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Заглушка (в наборе с болтами+рым болт) | N000-036-054 | - | |
| 4 | Фланец выходной | N000-036-055 | - | |
| 5 | Защита | N000-036-056 | - | |
| 6 | Рукав винта | N000-036-057 | - | |
| 7 | Винт насоса | N000-036-058 | - | |
| 8 | Муфта в сборе с винтом (6-8) | N000-036-059 | 2 020.62 | |
| 9 | Шайба фиксирующая | N000-036-060 | 1 500 | |
| 10 | Сетка | N000-036-061 | - | |
| 11 | Кольцо стальное | N000-036-062 | - | |
| 12 | Кольцо уплотнительное | N000-036-063 | - | |
| 13 | Винт для смазки с уплотнителем | N000-036-064 | - | |
| 15 | Винт | N000-036-065 | - | |
| 17 | Шнур сетевой ZUBR H07RN-F 3х0.75мм2 20м | V000-006-396 | - | |
| 18 | Фланец подшипника | N000-036-066 | - | |
| 19 | Винт | N000-036-067 | - | |
| 24 | Сальник керамический в сборе D30xd16.5xН8 | N000-036-068 | 250.3 | |
| 24-32 | Двигатель АД в сборе с корпусом | N000-041-224 | 14 144.33 | |
| 26 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 202.06 | |
| 27 | Ротор АД в сборе с подшипниками | N000-036-069 | - | |
| 28 | Подшипник шариковый 6003-2RS (35х17х10) n/n | U009-600-3RS | 202.06 | |
| 29 | Статор АД | N000-036-070 | - | |
| 30 | Фланец нижний | N000-036-071 | - | |
| 31 | Корпус насоса | N000-036-072 | - | |
| 33 | Конденсатор 30мФ 450В CBB60 | V000-007-585 | 328.43 | |
| 34 | Чаша резиновая | N000-036-073 | - | |
| 35 | Крышка нижняя | N000-036-074 | - | |
| 36 | Кольцо стопорное | N000-036-075 | - | |
| 37 | Термопредохранитель KW-110 8А | V000-006-949 | 202.06 | |
