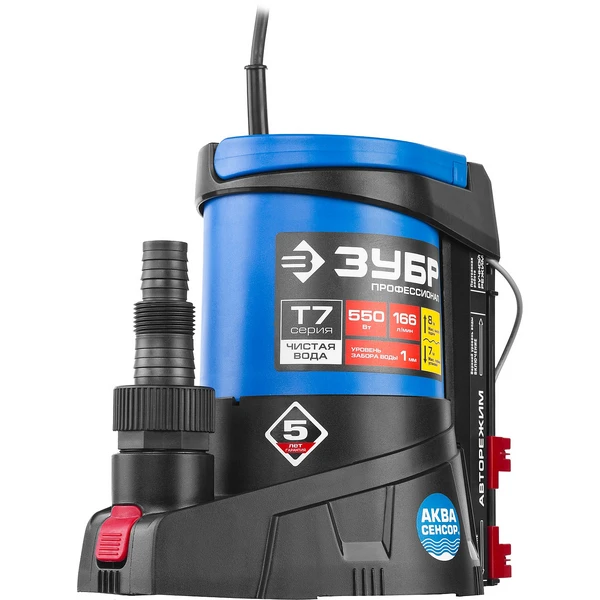

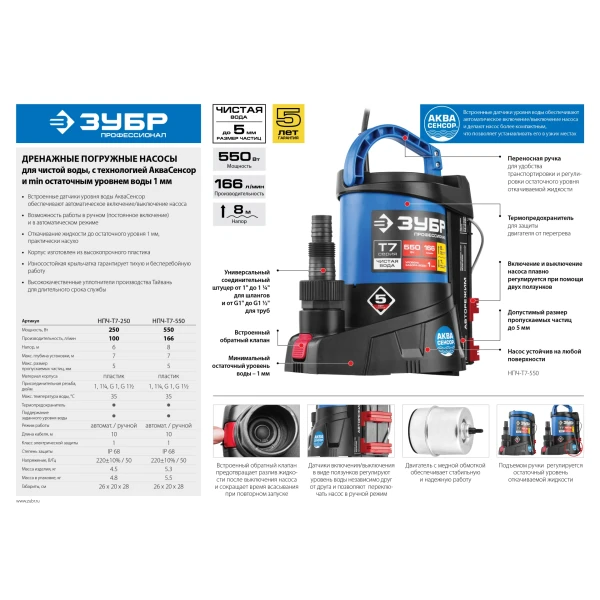

ЗУБР АкваСенсор 550 Вт, Дренажный насос с минимальным уровнем откачки, Профессионал (НПЧ-Т7-550)
Автоматическое включение и выключение, термопредохранитель для защиты двигателя, высокие эксплуатационные свойства и простая конструкция обеспечивают надёжное и безопасное применение для перекачивания чистой и загрязнённой воды на садовых участках, при осушении ёмкостей и водоёмов, организации забора воды с глубины (колодцы, скважины) и подачи на высоту, использовании в системах аэрации и дренажа. Для увеличения срока службы насоса используются материалы только высокого качества. При помощи этого насоса вы без труда решите поставленную задачу.
Преимущества

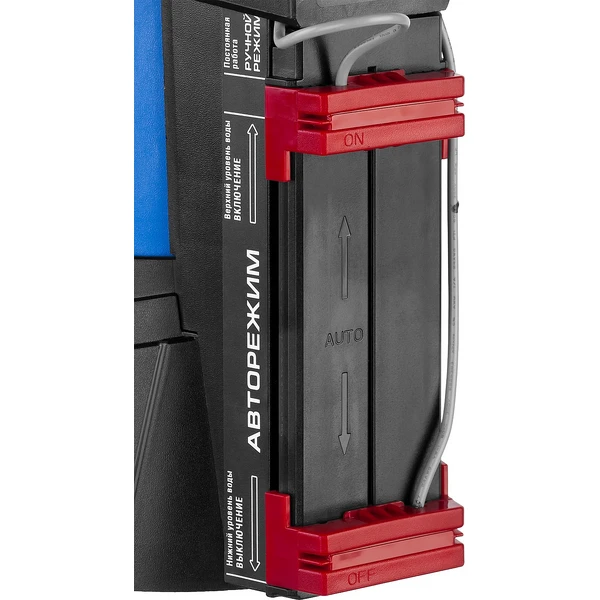

- Встроенные датчики уровня воды АкваСенсор обеспечивают автоматическое включение/выключение насоса
- Допускаемый размер частиц включения - до 5 мм

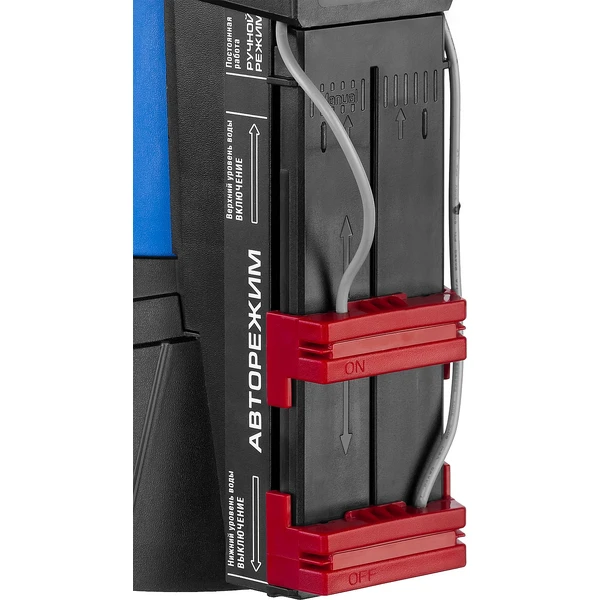

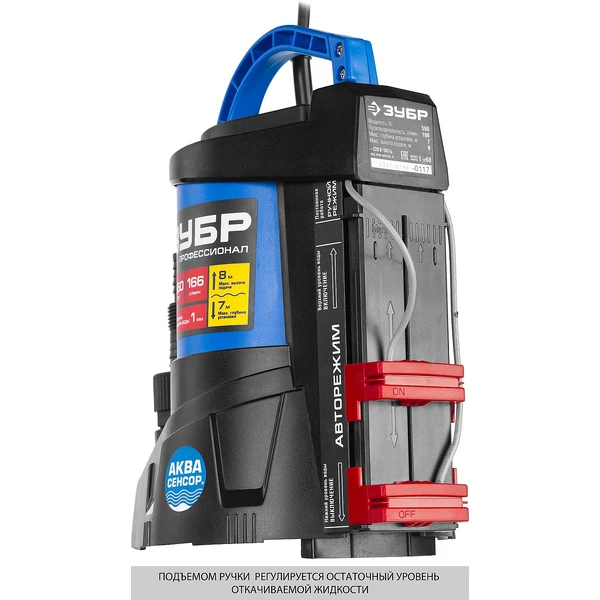

- Возможность работы в ручном (постоянное включение) и в автоматическом режиме
- Ударопрочный корпус насоса изготовлен из гигиенического армированного стекловолокном пластика

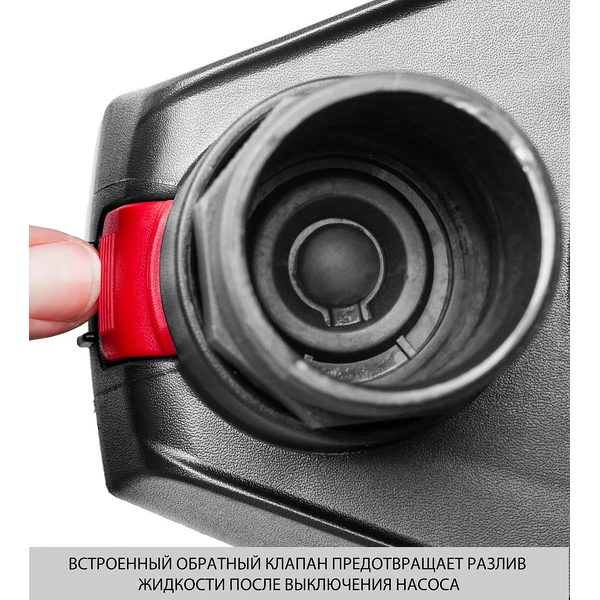

- Встроенный обратный клапан предотвращает разлив жидкости после выключения насоса и сокращает время всасывания при повторном запуске
- Износостойкая крыльчатка гарантирует тихую и бесперебойную работу

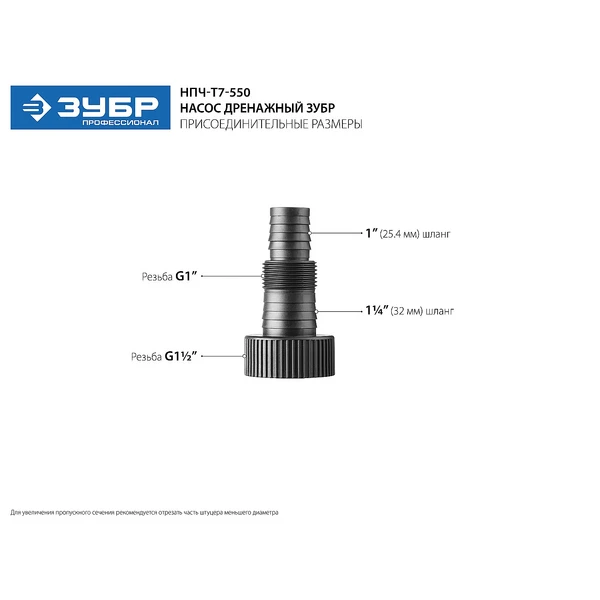

- Универсальный соединительный штуцер от 1'' до 1 1/4'' для шлангов и от G1″ до G1 1/2″ для трубопроводов
- Кабель длиной 10 м может использоваться даже на большой глубине
- Термопредохранитель для защиты двигателя от перегрева
Использование
Для автоматического перекачивания воды из емкостей и водоемов, организации забора воды с колодцев, скважин и подачи на высоту.
| Габариты, см | 26x20x28 |
| Масса изделия, кг | 5.3 |
| Масса в упаковке, кг | 5.5 |
| Гарантия | 60 |
| Тип | погружной |
| Мощность, Вт | 550 |

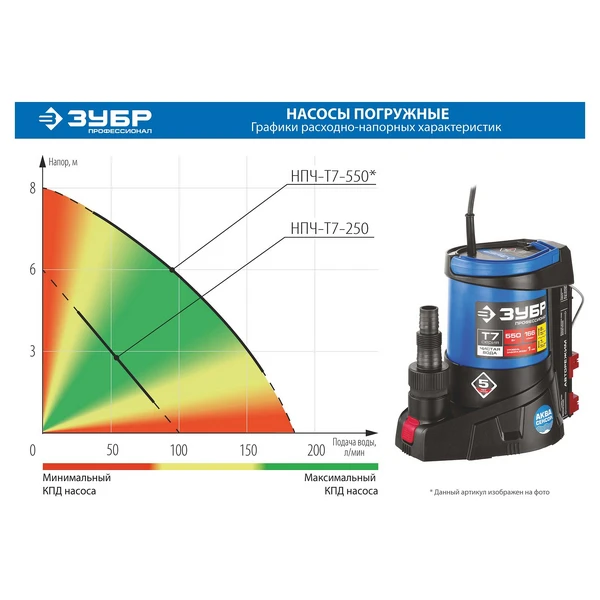

| Производительность, л/мин | 166 |
| Напор, м | 8 |
| Макс.размер пропускаемых частиц, мм | 5 |
| Присоединительная резьба, дюйм | 1, 1 1/4, G1, G1 1/2 |
| Термопредохранитель | есть |
| Класс электрической защиты | 1 |
| Степень защиты | IP 68 |
| Напряжение, В/Гц | 220±10% /50 |
| Материал корпуса | пластик |
| Поддержание заданного уровня воды | есть |
| Макс. глубина установки, м | 7 |
| Режим работы | автоматический |
| Длина кабеля, м | 10 |
| Мин. уровень забора воды, мм | 5 |
| Мин. остаточный уровень воды, мм | 1 |
| Макс. температура воды, °C | 35 |
| Тип упаковки | коробка картонная |

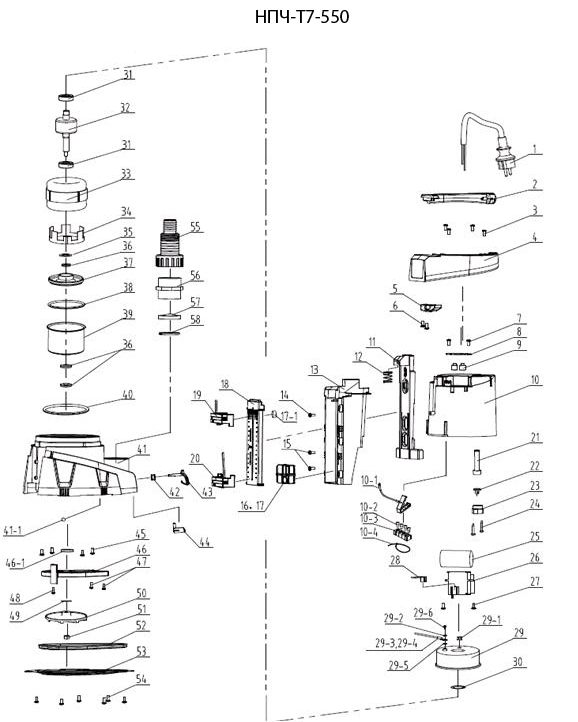

Схема сборки и запчасти ЗУБР АкваСенсор 550 Вт, Дренажный насос с минимальным уровнем откачки, Профессионал (НПЧ-Т7-550)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Шнур сетевой Rubber 3x0.75мм 10м | U099-004-009-10 | 505.15 | |
| 2 | Ручка | N000-026-062 | 500 | |
| 4 | Крышка насоса верхняя | N000-026-064 | - | |
| 5 | Ручка | N000-026-065 | - | |
| 7 | Саморез | N000-026-067 | - | |
| 8 | Прокладка | N000-026-068 | - | |
| 9 | Втулка резиновая | N000-026-069 | - | |
| 10 | Корпус насоса | N000-026-070 | - | |
| 10.1 | Провод заземления | N000-000-642 | - | |
| 10.2 | Разъем | N000-000-643 | - | |
| 10.2 | Разъем | N000-000-644 | - | |
| 10.3 | Зажим | N000-000-645 | - | |
| 10.4 | Хомут | N000-000-646 | - | |
| 11 | Основание поплавковой камеры | N000-026-071 | - | |
| 12 | Пружина | N000-026-072 | - | |
| 13 | Крышка поплавковой камеры | N000-026-073 | - | |
| 15 | Саморез | N000-026-066 | - | |
| 16 | Поплавок в сборе | N000-026-076 | 2 500 | |
| 17 | Магнит | N000-026-077 | - | |
| 17.1 | Магнит | N000-026-078 | - | |
| 18 | Кронштейн выключателей | N000-026-079 | 2 500 | |
| 19 | Выключатель герконовый в сборе (ON) | V000-003-357 | 757.74 | |
| 20 | Выключатель герконовый в сборе (OFF) | V000-003-358 | 757.74 | |
| 21 | Воротник шнура #F | U452-400-007 | 202.06 | |
| 22 | Шайба прижима пласт. | U452-400-008 | 103.29 | |
| 23 | Прижим кабеля | N000-026-082 | - | |
| 24 | Саморез | N000-026-083 | - | |
| 25 | Конденсатор 16мФ 300В | V000-007-560 | 303.09 | |
| 26 | Блок управления двигателем электронный | V000-004-277 | 1 537.85 | |
| 28 | Провод | N000-026-086 | - | |
| 29 | Крышка двигателя верхняя | N000-000-613 | - | |
| 29.1 | Воротник шнура | N000-026-107 | - | |
| 29.2 | Шайба стопорная D4 | UM04-003-001 | 101.03 | |
| 29.3 | Провод соеденительный | N000-025-950 | - | |
| 29.4 | Клемма обжимная | N000-000-617 | - | |
| 29.5 | Шайба-гровер D4 | UM04-001-002 | 101.03 | |
| 29.6 | Винт M4x10 | UM01-000-012 | 101.03 | |
| 30 | Кольцо пружинное D31 | U365-150-038 | 101.03 | |
| 31 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 32 | Ротор | N000-026-104 | - | |
| 33 | Статор | N000-010-095 | - | |
| 33.C | Двигатель в сборе 550 Вт | V000-001-036 | - | |
| 34 | Уплотнение | N000-000-732 | - | |
| 35 | Прокладка | N000-000-626 | - | |
| 36 | Сальник D24xd12xh4.5 | N000-025-787 | 202.06 | |
| 37 | Щит двигателя | N000-000-628 | - | |
| 38 | Кольцо уплотнительное | N000-000-629 | - | |
| 39 | Крышка нижняя | N000-000-737 | - | |
| 40 | Уплотнение электродвигателя D92x5 | U452-400-014 | 303.09 | |
| 41 | Основание насоса | N000-026-088 | - | |
| 41-1 | Шарик | N000-026-089 | - | |
| 42 | Хомут | N000-026-090 | - | |
| 43 | Пластина | N000-026-091 | - | |
| 44 | Пластина | N000-026-092 | - | |
| 45 | Саморез | N000-026-093 | - | |
| 46 | Крышка направляющая | N000-026-094 | 303.09 | |
| 46-1 | Сальник | N000-026-095 | 202.06 | |
| 48 | Саморез | N000-026-097 | - | |
| 49 | Прокладка регулировочная | N000-000-634 | - | |
| 50 | Крыльчатка насоса | N000-026-105 | 236.96 | |
| 51 | Гайка M8 (автогровер) | UM05-001-003 | 101.03 | |
| 52 | Уплотнение | N000-026-099 | 202.06 | |
| 53 | Крышка стальная | N000-026-100 | - | |
| 54 | Саморез | N000-026-063 | - | |
| 55 | Штуцер выходной D54x100 | U452-400-021 | 101.03 | |
| 56 | Гайка переходная | N000-010-121 | - | |
| 57 | Клапан обратный | N000-026-102 | 100 | |
| 58 | Шайба | N000-026-103 | - | |
