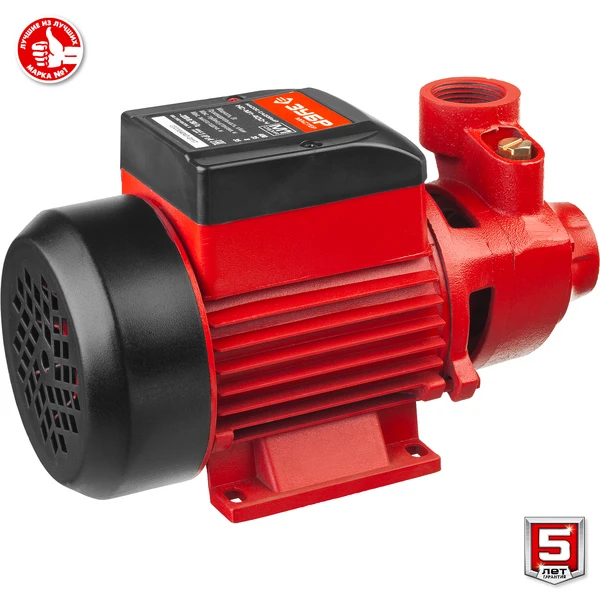

ЗУБР 400 Вт , поверхностный вихревой насос, корпус из чугуна (НС-М1-400-Ч)
Высокие эксплуатационные свойства и простая конструкция - это то, что нужно для дачного участка. Чугунный корпус предохраняет внутренние детали от повреждения и обеспечивает долгий срок службы. Благодаря компактной конструкции насос легко установить даже в ограниченном пространстве, а крепления-ножки способствуют устойчивости. При помощи этого насоса вы без труда решите проблему водоснабжения и полива растений на участке

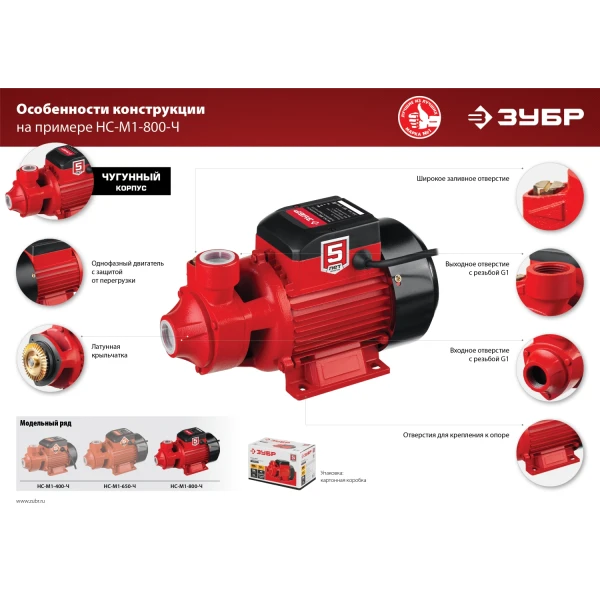

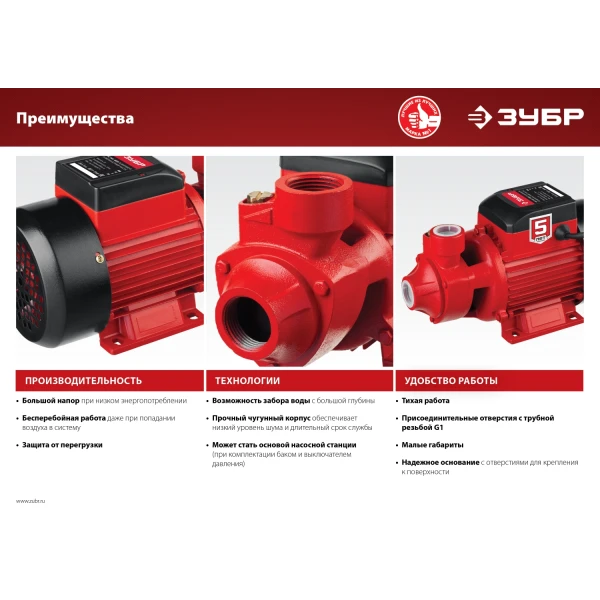

Преимущества

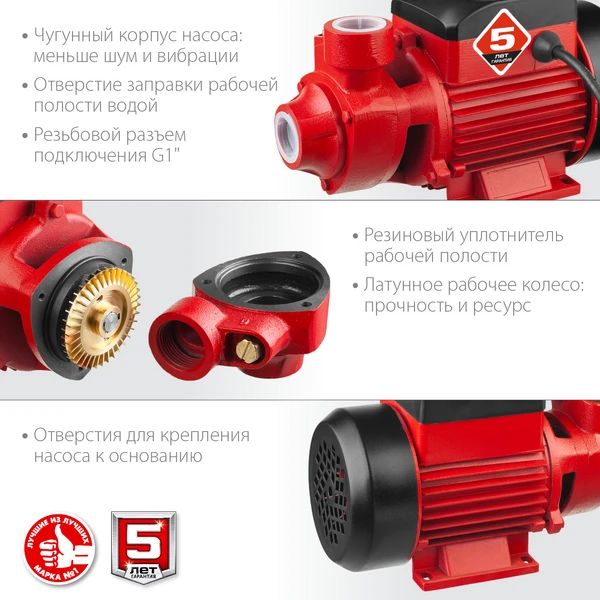

- Прочный чугунный корпус

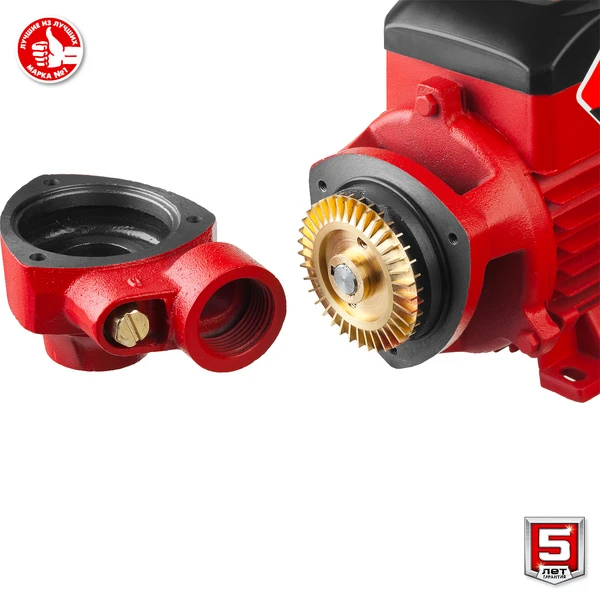

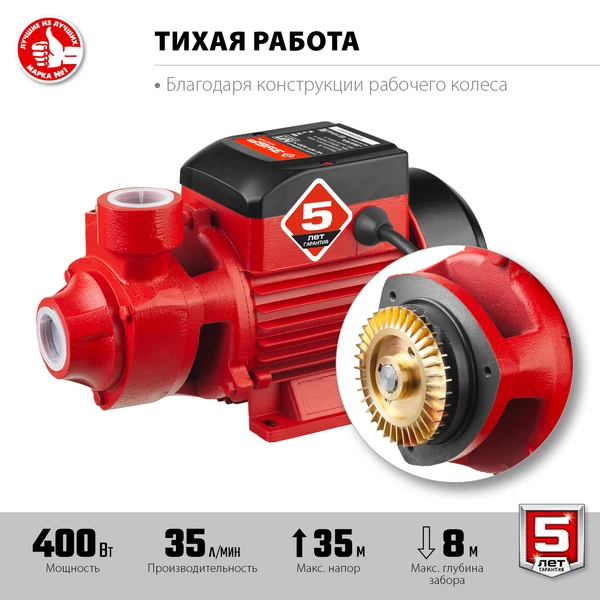

- Латунная крыльчатка

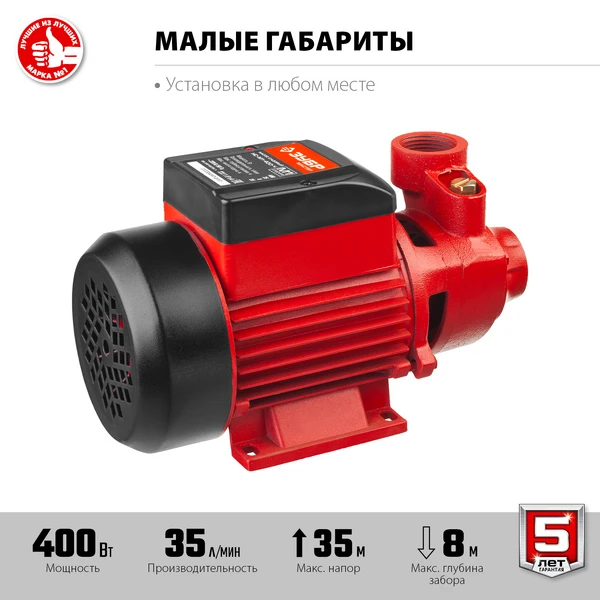

- Компактный размер

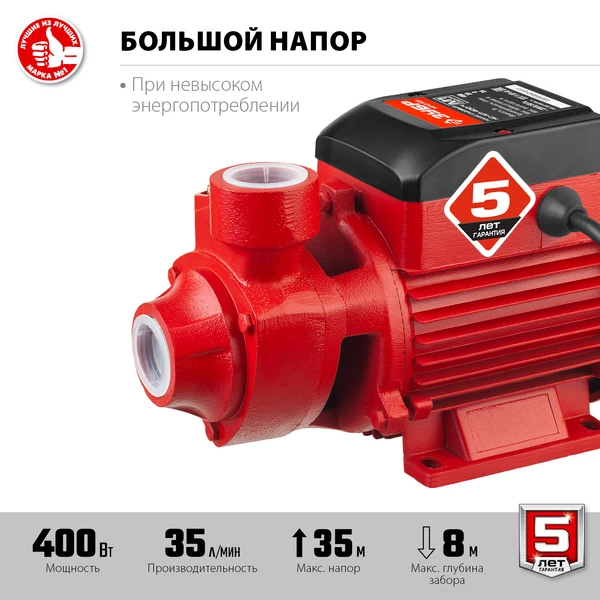

- Большая высота подачи воды
- Устанавливается вне воды
- Однофазный двигатель имеет защиту от перегрузки

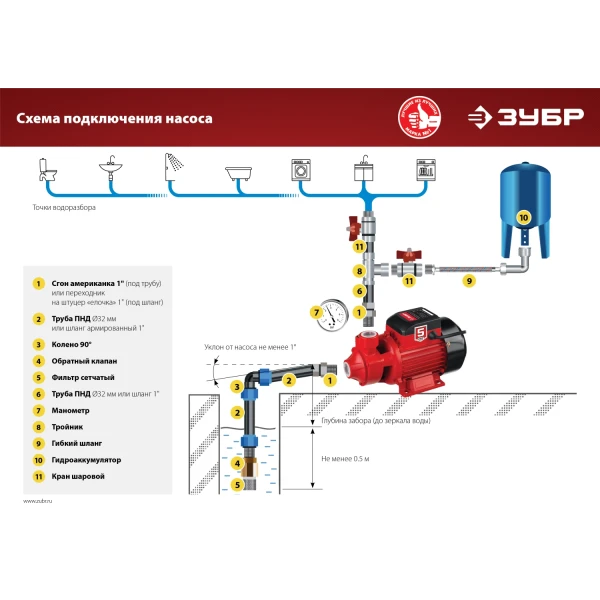

- Может стать основой насосной станции (при комплектации баком и выключателем давления)

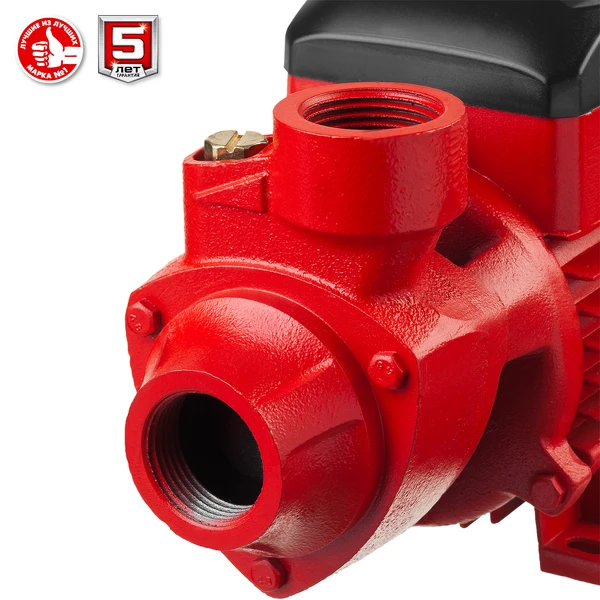

- Соединительный штуцер 1''
- Устойчивое основание насоса с отверстиями для крепления к полу
Использование
Для подачи чистой воды из колодцев, резервуаров и открытых водоемов в дом, для полива садовых участков,огородов и приусадебных участков.

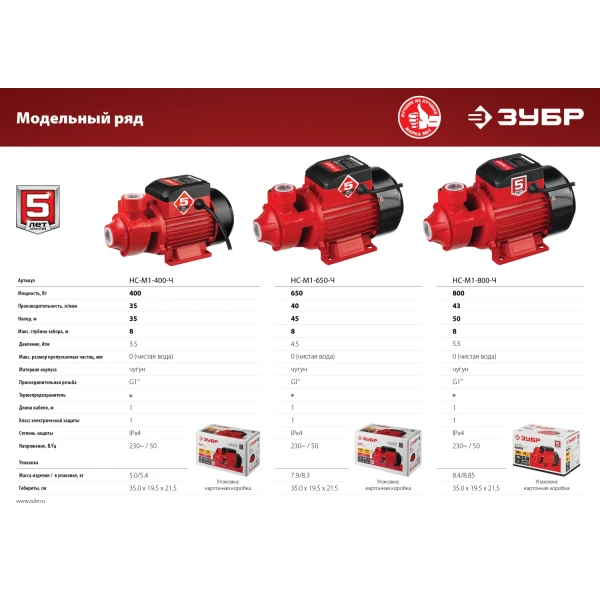

| Габариты, см | 29.5x16,5x18 |
| Масса изделия, кг | 5.0 |
| Масса в упаковке, кг | 5.4 |
| Гарантия | 60 |
| Тип | поверхностный |
| Мощность, Вт | 400 |

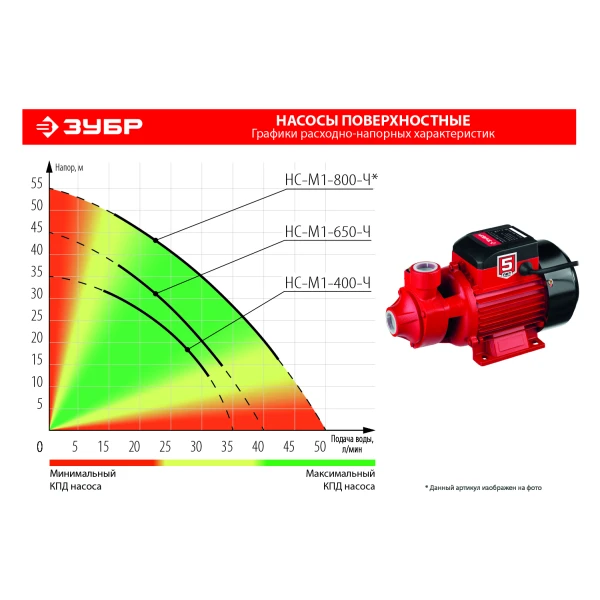

| Производительность, л/мин | 35 |
| Напор, м | 35 |
| Макс. глубина забора, м | 8 |
| Макс.размер пропускаемых частиц, мм | 1 |
| Присоединительная резьба, дюйм | 1 |
| Материал корпуса насоса | чугун |
| Класс электрической защиты | 1 |
| Степень защиты | IP x4 |
| Напряжение, В/Гц | 220±10% /50 |
| Давление, Атм | 3.5 |
| Материал крыльчатки | Латунь |
| Тип упаковки | коробка картонная |

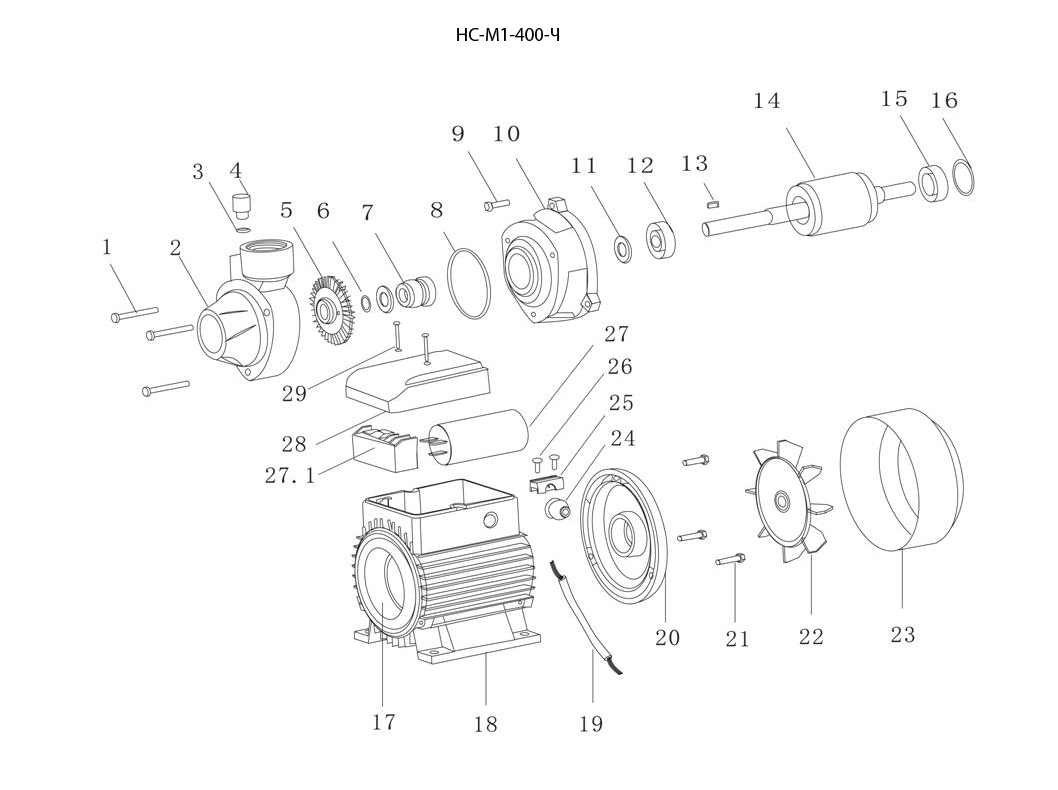

Схема сборки и запчасти ЗУБР 400 Вт , поверхностный вихревой насос, корпус из чугуна (НС-М1-400-Ч)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт M5х35 | N000-025-873 | - | |
| 2 | Крышка насоса | N000-025-874 | 1 078.75 | |
| 3 | Кольцо уплотнительное d9 | N000-025-875 | - | |
| 4 | Заглушка | N000-025-876 | - | |
| 5 | Крыльчатка насоса D60xd12 | N000-025-877 | 448.6 | |
| 6 | Стопорное кольцо | N000-025-878 | - | |
| 7 | Сальник керамический в сборе D26xd12.5xН7 | N000-025-879 | 119.63 | |
| 8 | Кольцо уплотнительное D54хd49хh2.5 | N000-025-880 | 100 | |
| 9 | Болт M5х20 | N000-025-881 | - | |
| 10 | Промщит | N000-025-882 | 1 010.31 | |
| 11 | Уплотнение | N000-025-883 | - | |
| 12_15 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 13 | Шпонка 10х4х4 | N000-025-884 | 100 | |
| 14 | Ротор | N000-025-885 | 3 536.08 | |
| 16 | Прокладка | N000-025-886 | 101.03 | |
| 17 | Статор | N000-025-887 | 2 795.96 | |
| 18 | Корпус статора | N000-025-888 | - | |
| 19 | Шнур сетевой 3х0.5mm2, L= 1.0m | V000-006-365 | 505.15 | |
| 20 | Крышка задняя | N000-025-889 | - | |
| 21 | Болт M5х20 | N000-025-890 | - | |
| 22 | Вентилятор | N000-025-891 | - | |
| 23 | Крышка вентилятора | N000-025-892 | 404.12 | |
| 24 | Воротник шнура | N000-025-893 | - | |
| 25 | Прижим | N000-025-894 | - | |
| 26 | Болт M4х10 | N000-025-895 | - | |
| 27 | Конденсатор 16мФ 300В | V000-007-560 | 303.09 | |
| 28 | Крышка клеммной коробки | N000-025-896 | 512 | |
| 29 | Болт M4х28 | N000-025-897 | - | |
