Кабельный тестер Ermenrich NetGeeks NP30

Материалы для скачивания

Прибор для проверки рабочего состояния сетей Ethernet, измерения длины кабелей, обнаружения точек обрыва и короткого замыкания. Есть возможность определять расстояние до места обрыва. С помощью тестера также можно выявлять ошибки монтажа – перекрещенные и перевернутые пары. Прибор пригодится всем, кто профессионально занимается монтажом и обслуживанием кабельных сетей. В быту его можно использовать для проверки домашних интернет-кабелей.

Тестер используется для диагностики сетевых (STP/UTP категорий 5E/6/6A/7), телефонных и электрических кабелей. Предусмотрена функция Port Flash (проблесковая индикация) для определения порта, к которому подключен кабель. Длина кабелей LAN измеряется в диапазоне 5–350 м. Есть функция калибровки для достижения максимальной точности измерений.

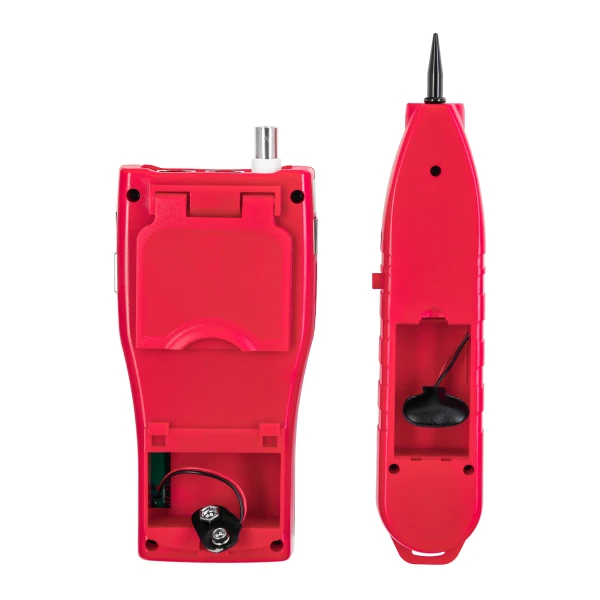

Тестер состоит из трех устройств: передатчика, приемника и дистанционного модуля. На передатчике расположены кнопки управления и ЖК-дисплей для вывода результатов. Передатчик и приемник питаются от батареек 9 В, которые надо приобрести отдельно.

Основные особенности:

• Обнаружение обрывов, короткого замыкания, перевернутых и перекрещенных пар

• Определение расстояния до точки обрыва

• Измерение длины кабеля до 350 м

• Определение порта, к которому подключен кабель, по световому сигналу на роутере или коммутаторе

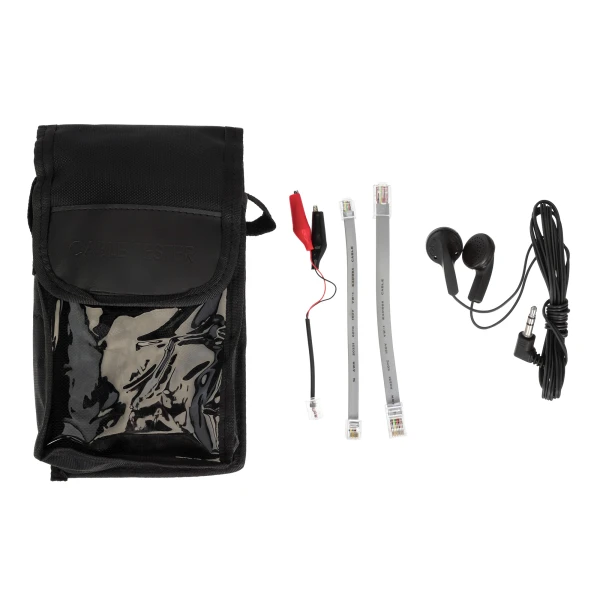

Комплектация:

• Передатчик

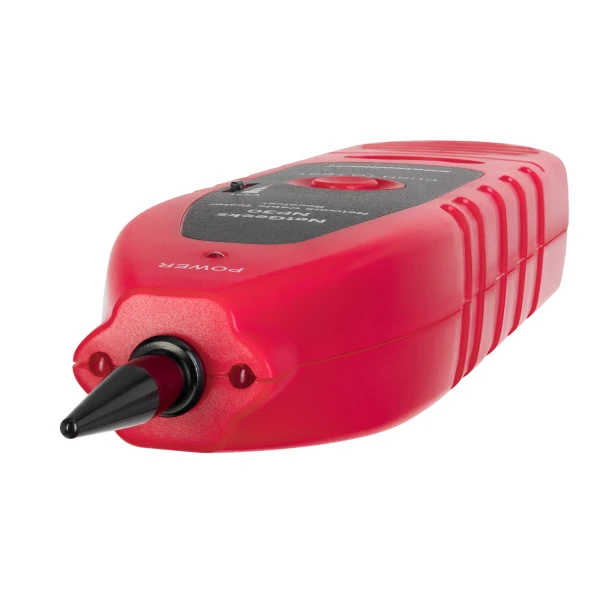

• Приемник

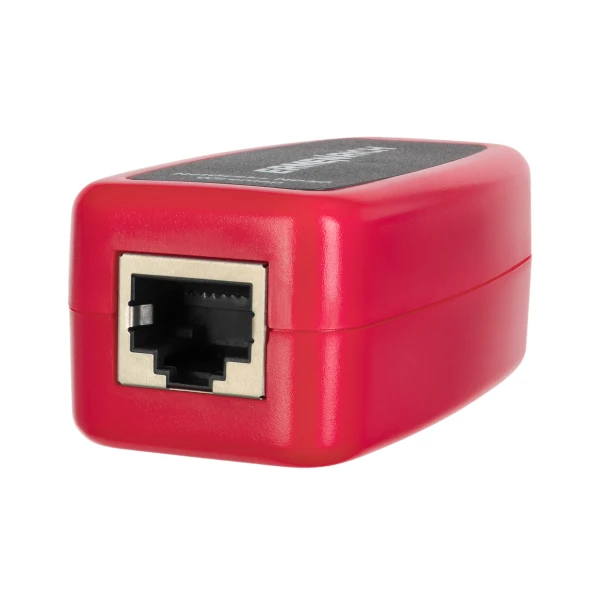

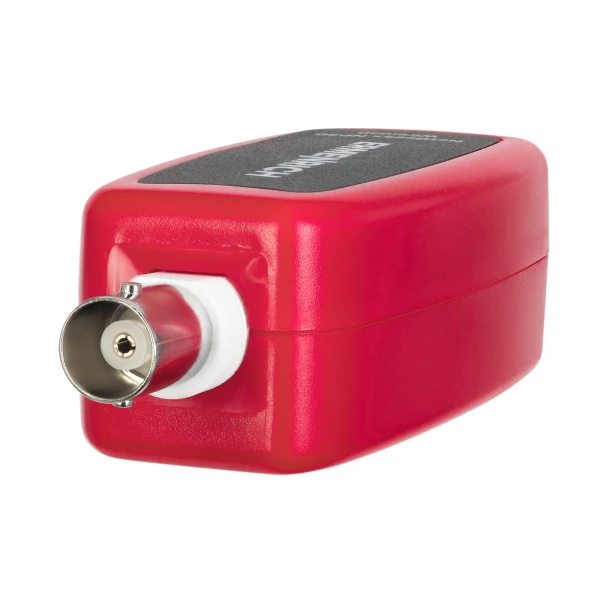

• Дистанционный модуль

• Патч-корд RJ11

• Патч-корд RJ45

• Зажим типа «крокодил»

• Кабель постоянного тока

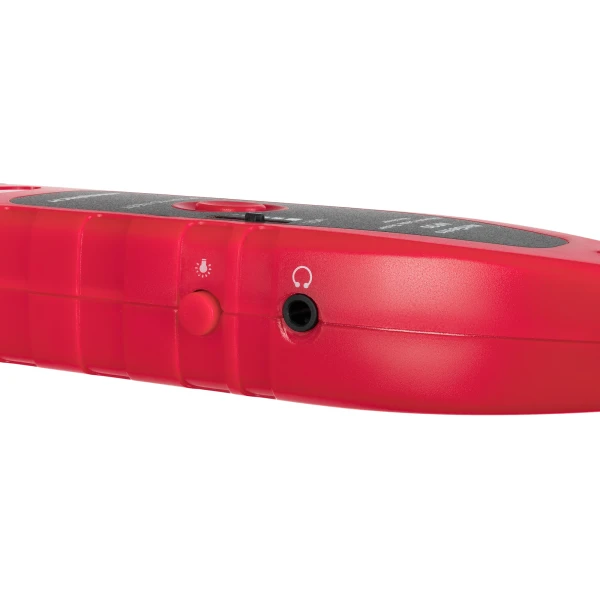

• Наушники

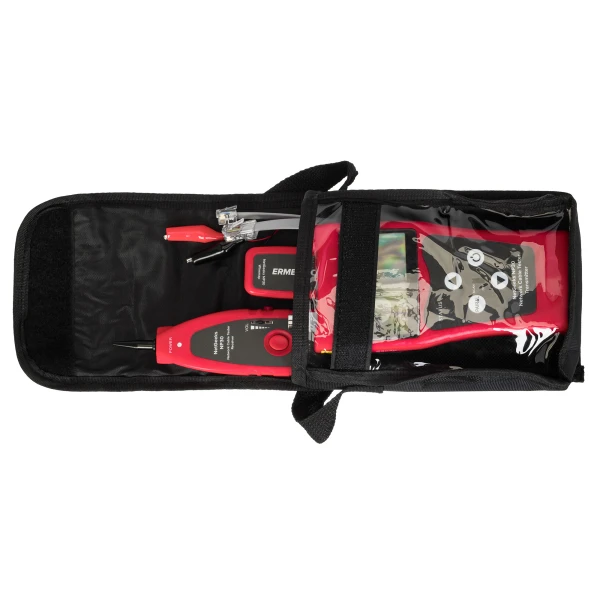

• Сумка

• Инструкция по эксплуатации и гарантийный талон

Гарантия	5 лет
Передатчик

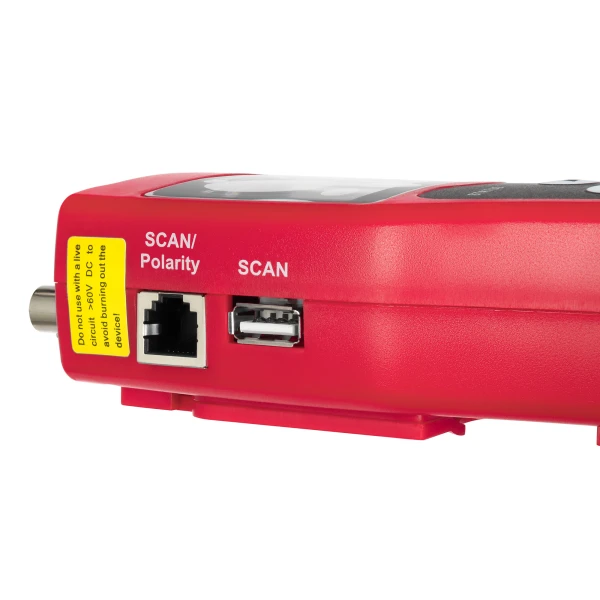

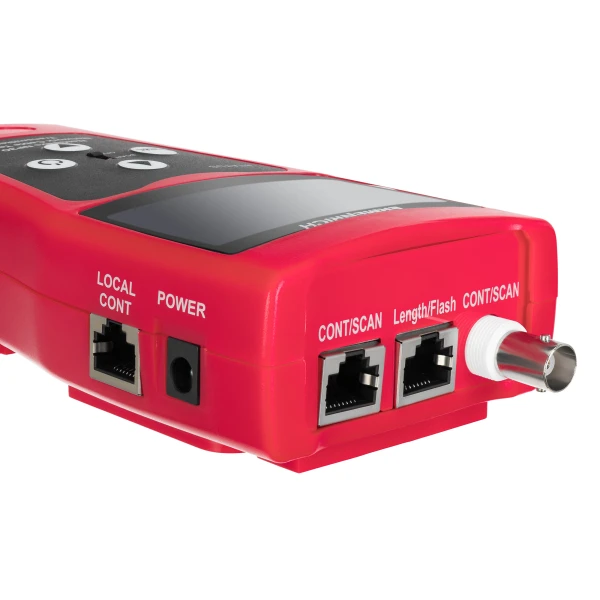

Разъемы	RJ45 (main), RJ45 (scan), RJ11 (scan), Flash, USB (scan), BNC, источник питания
Типы обнаруживаемых кабелей	сетевой STP/UTP категорий 5E/6/6A/7; телефонный; коаксиальный; электрический
Типы тестируемых кабелей	сетевой STP/UTP категорий 5E/6/6A; коаксиальный
Измерение длины кабеля	есть (RJ45)
Проверка исправности кабеля	есть (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи)
Функция проблесковой индикации (Port Flash)	есть
Трассировка кабеля	есть
Определение полярности	есть
Измерение длины кабеля
Метод измерений	по емкости
Единицы измерения	метры, футы
Диапазон измерения длины кабеля, м	5–350 (для кабеля LAN)
Погрешность измерений, %	5 (±0,5 м)
Измерение дистанции до обрыва	есть
