Кабельный тестер с мультиметром Ermenrich Ping SM75

Материалы для скачивания

Кабельный тестер с мультиметром Ermenrich Ping SM75 предназначен для использования специалистами, занимающимися монтажом, диагностикой и обслуживанием компьютерных сетей и телефонных линий. Функции мультиметра пригодятся при работе с электрооборудованием и электрическими кабелями.

Тестер помогает в определении текущего состояния кабелей, поиске обрывов и локальных неполадок. Также прибор используется для трассировки (от 0 до 1000 метров) и измерения длины кабеля (максимальная длина – 200 метров). Тестер с мультиметром имеет несколько специальных функций: бесконтактное определение напряжения (

NCV

), тест

PoE

(выяснение типа оборудования и его расположения),

Port

Flash

(обнаружение сетевого порта с подключенным проводом на роутере или коммутаторе), поиск кабеля под нагрузкой, проверка исправности кабеля (

обрыв, короткое замыкание, перекрещенные пары) и многое другое. Как мультиметр тестер заменяет собой сразу пять приборов: амперметр, вольтметр, омметр, частотомер, измеритель емкости.

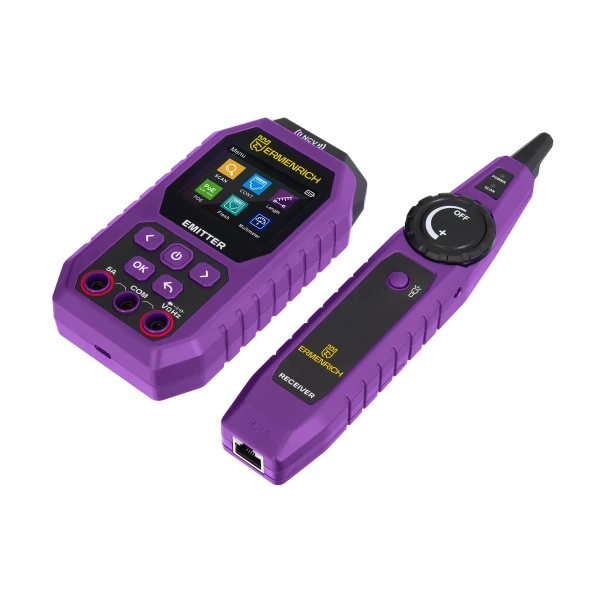

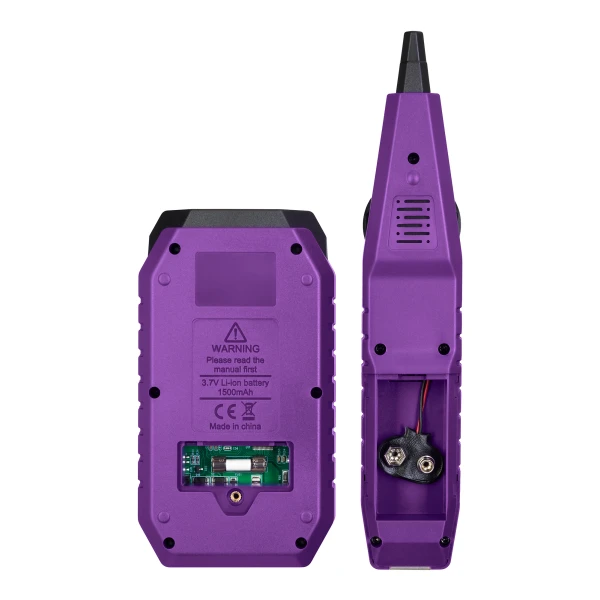

Передатчик и приемник работают от разных элементов питания: передатчик оснащен встроенным несъемным литиевым аккумулятором 3,7 В, а приемник питается от съемной батарейки 9 В. Результаты тестирования сети отображаются на цветном

TFT-экране передатчика с диагональю

2,4

. Управление устройством производится через удобные яркие кнопки.

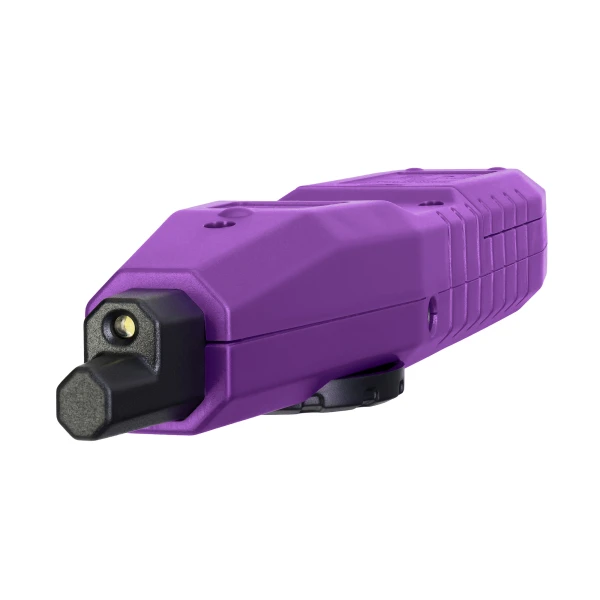

В корпусе приемника имеется встроенный фонарик.

Основные особенности:

Простая и быстрая трассировка, измерение длины кабеля, поиск ошибок монтажа

Режим работы

NCV

для безопасного бесконтактного определения опасного напряжения

Проблесковая индикация («

Port

Flash

») для поиска кабеля по сетевому порту на коммутаторе/роутере

Функции мультиметра для измерения параметров электрической цепи: постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости и частоты

Время непрерывной работы передатчика и приемника при полном заряде батареи – 10 часов

Определение обрыва, короткого замыкания и перекрещенных пар

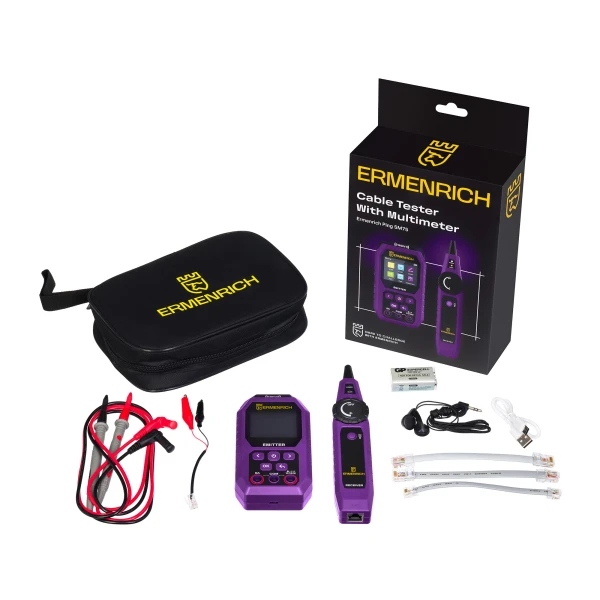

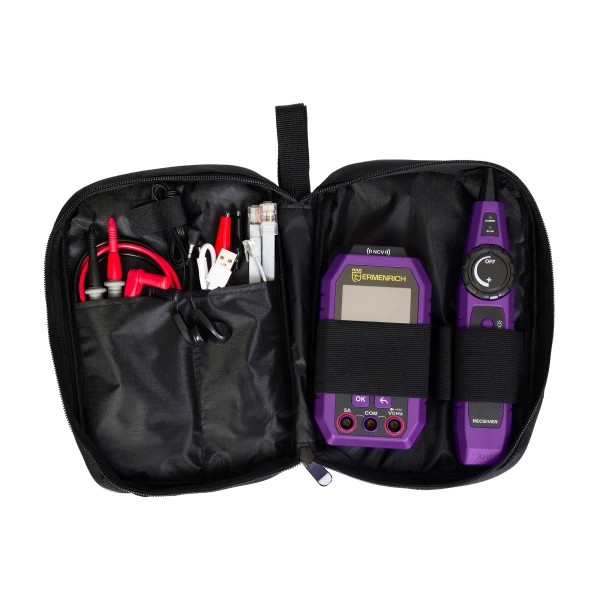

Комплектация:

Передатчик

Приемник

Наушники

Щуп – 2 шт.

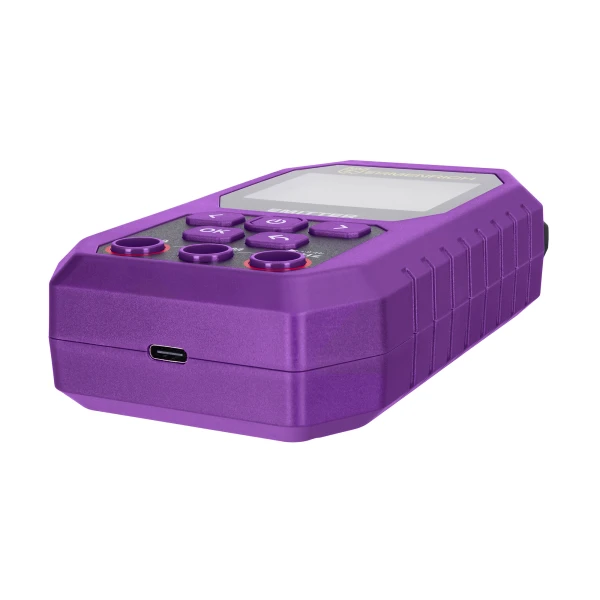

Кабель USB Type-C

Сумка

Инструкция по эксплуатации и гарантийный талон

Гарантия	5 лет
Передатчик

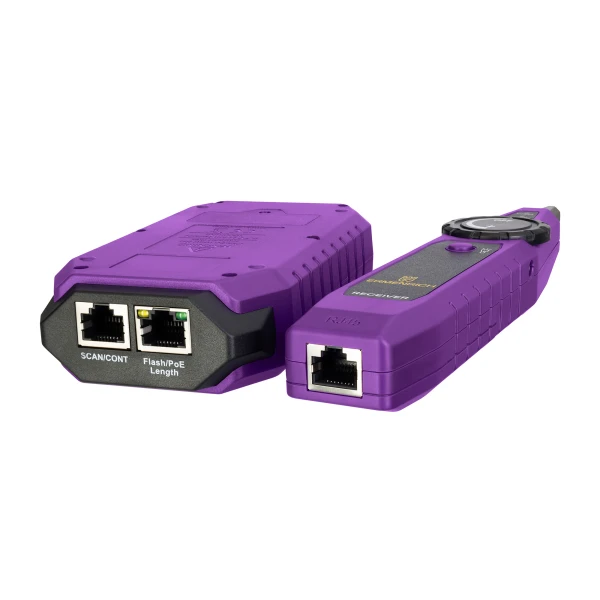

Порты	PoE, Scan (сканирование), Length/Flash, RJ45, Type-C
Типы обнаруживаемых кабелей	сетевой STP/UTP категорий 5/5E/6/6A, электрический
Типы тестируемых кабелей	сетевой STP/UTP категорий 5E/6/6A
Максимальная длина тестируемого кабеля, м	600
Измерение длины кабеля	есть
Проверка исправности кабеля	(обрыв, короткое замыкание, перекрещенные пары)
Функция проблесковой индикации (Port Flash)	(полный дуплекс / полудуплекс, автосогласование / неавтосогласование, 10/100/1000 Мбит/с)
Трассировка кабеля	есть
Тест PoE	есть
Определение полярности	есть
Измерение длины кабеля
Единицы измерения	метры/ярды, фут
Диапазон измерения, м	5–200
Погрешность	3 м
