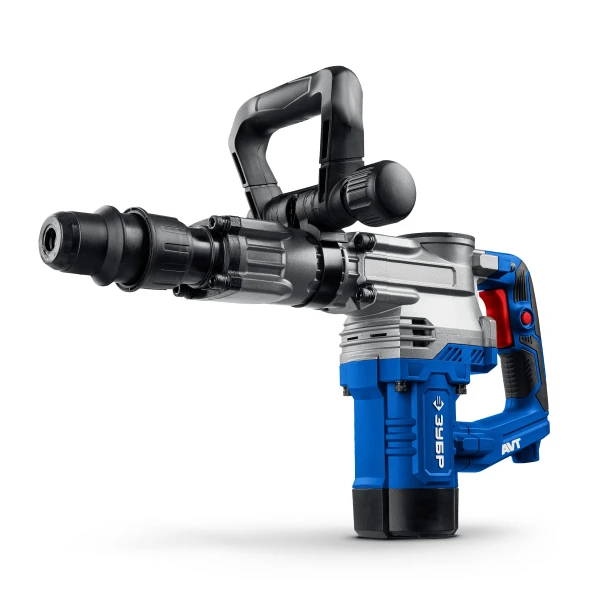

Отбойный молоток ЗУБР 20 Дж 1500 Вт SDS-Max
Популярный товар
Отбойный молоток сочетает небольшой вес и габариты, но при этом отличную энергию удара 20 Дж и корпус из магниевого сплава, антивибрационную систему, провод длиной 6 метров, надёжный и самый распространённый патрон SDS-Max - всё это позволит Вам без труда справиться с выполнением нужных работ
Преимущества
- Совмещает в себе мощность, комфорт и производительность при работе

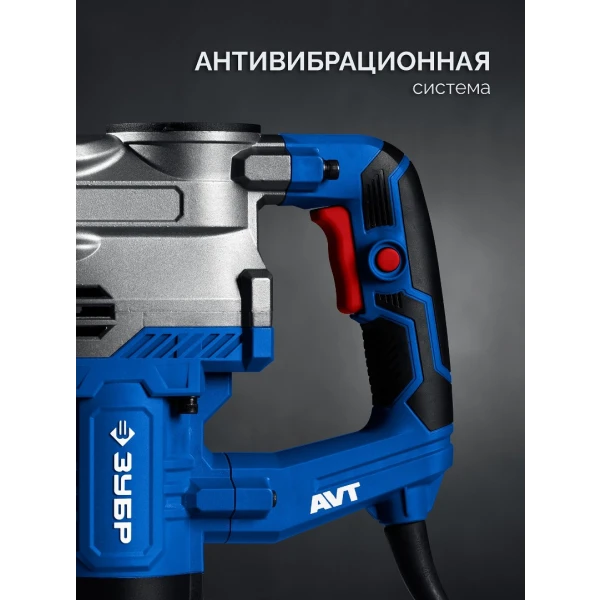

- Антивибрационная система позволяет снизить негативное влияние на оператора и обеспечить большую продолжительность работы

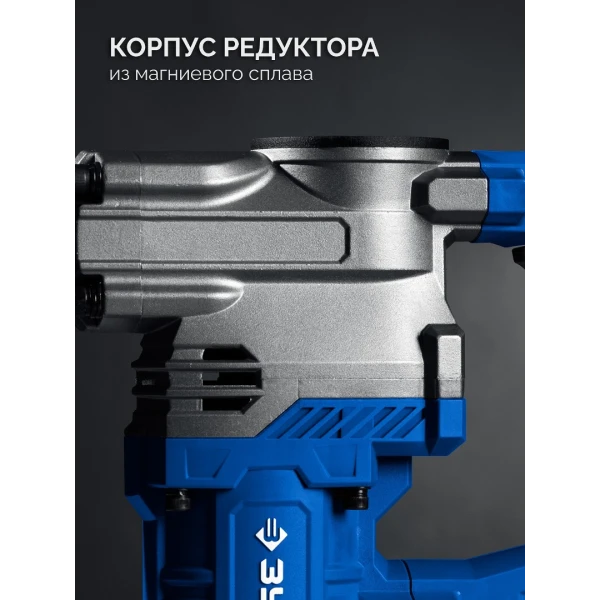

- Корпус из магниевого сплава позволяет облегчить изделие без потери прочности

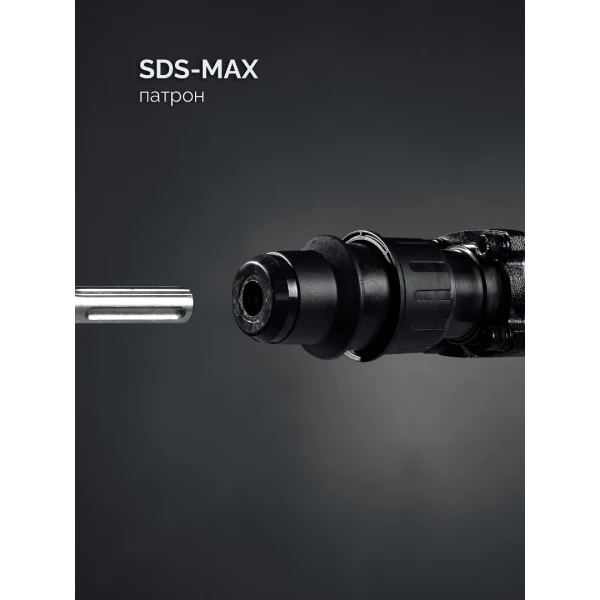

- Патрон SDS-Max для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Защита двигателя от строительной пыли

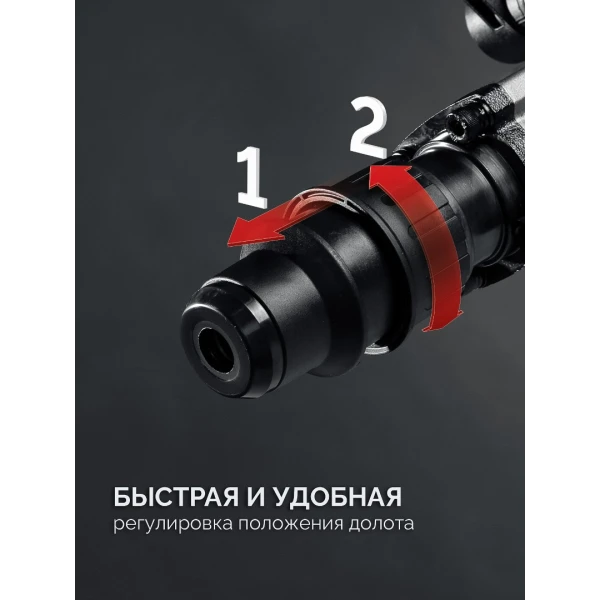

- Регулировка углового положения долота

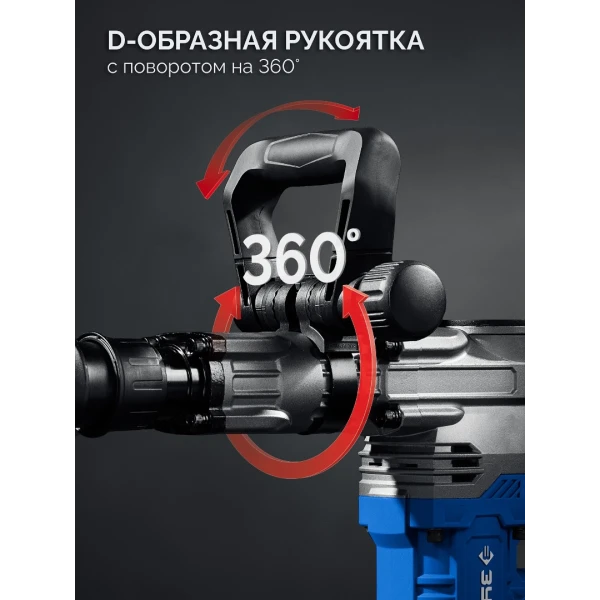

- Регулируемая на 360° и по углу наклона дополнительная D-образная рукоятка обеспечивает удобный и надежный хват в любом положении изделия
- Муфта отключения удара на холостом хожу продлевает срок службы и увеличивает ресурс изделия на 50%

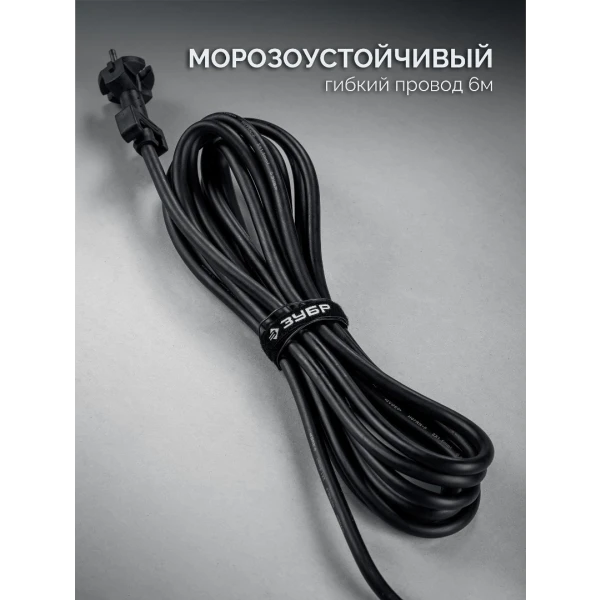

- Провод длиной 6 метров для удобства работы
- Надежная конструкция, а также качественные материалы способствуют длительному сроку службы

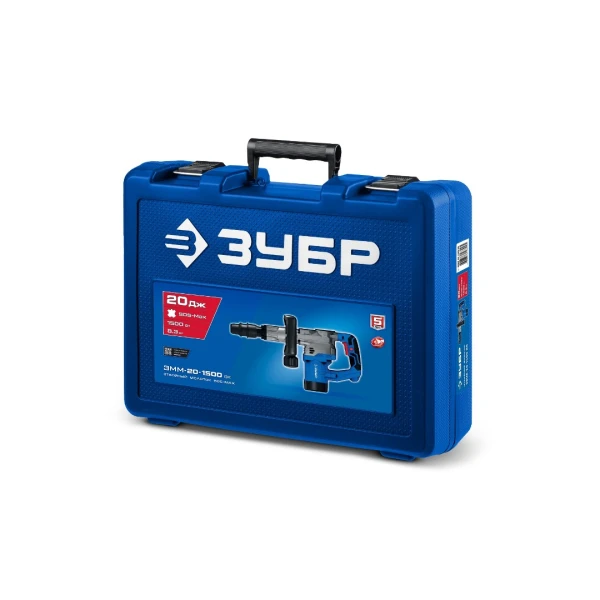

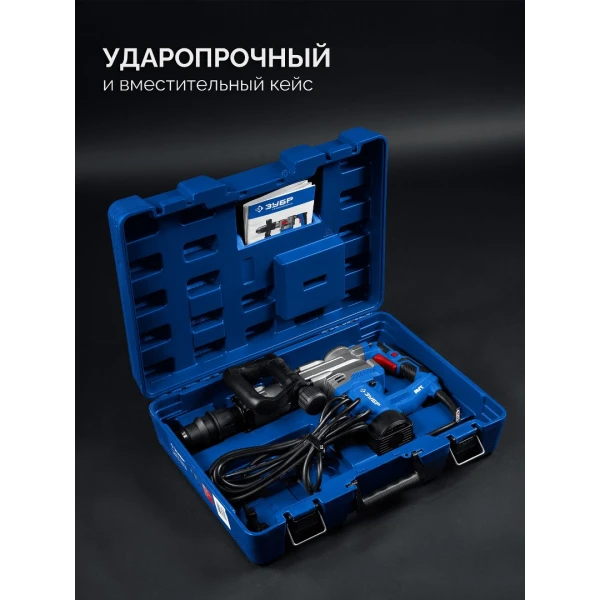

- Удобный кейс в комплекте для хранения и транспортирования изделия и сменного инструмента
Использование
Для демонтажа плитки со стены и пола, удаление излишков бетона из швов, удаления штукатурки со стен, создание пазов, угулублений и проломов в кирпичных и бетонных стенах, выравнивания неровных поверхностей ферм и балок
| Частота ударов, уд/мин | 2400 |
| Реверс | нет |
| Подсветка | нет |

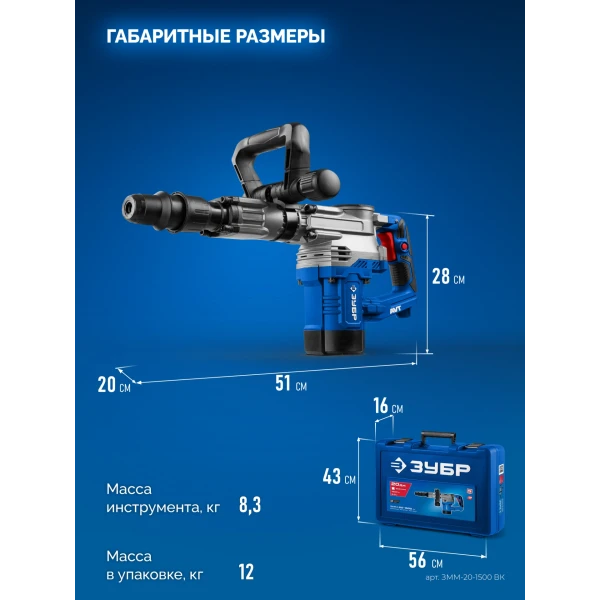

| Габариты, см | 56x16x43 |
| Масса изделия, кг | 8.3 |
| Масса в упаковке, кг | 12 |
| Гарантия | 60 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | да |
| Мощность, Вт | 1500 |
| Длина кабеля, м | 6 |
| Кейс | да |
| Тип электродвигателя | щёточный |
| Режимы работы | удар |
| Металлический корпус редуктора | да |
| Патрон | SDS-Max |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 20 |
| Количество режимов работы | 1 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | да |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | да |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |

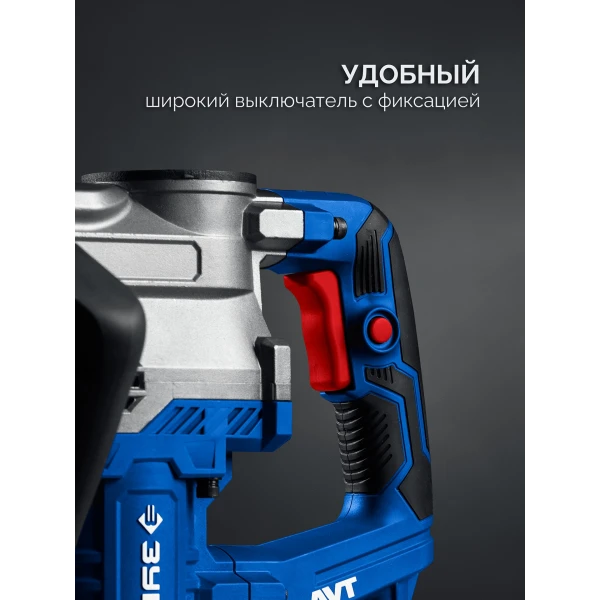

| Фиксация выключателя | Да |
| Питание, В/Гц | 220-240~/50 |
| Тип упаковки | наклейка цветная |

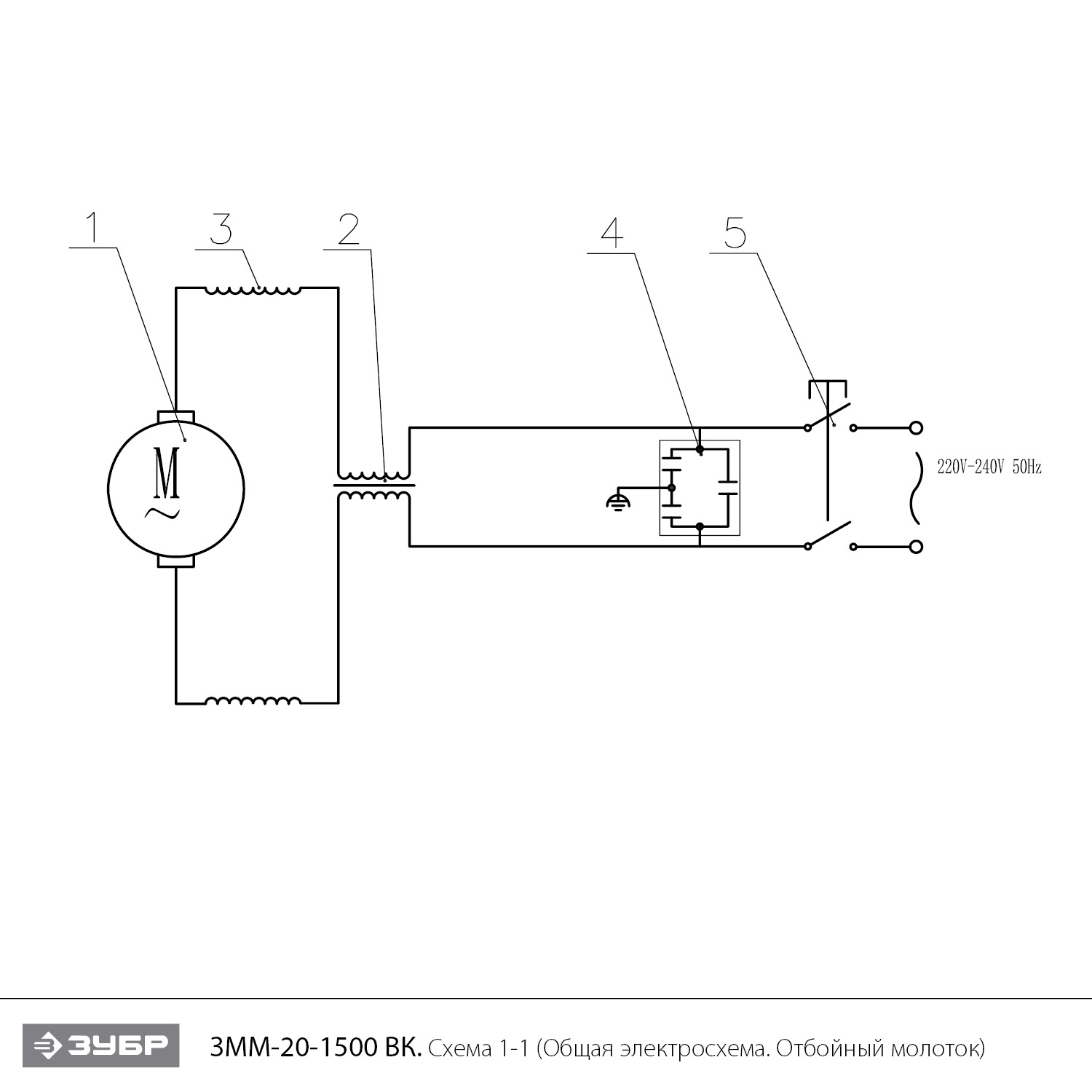

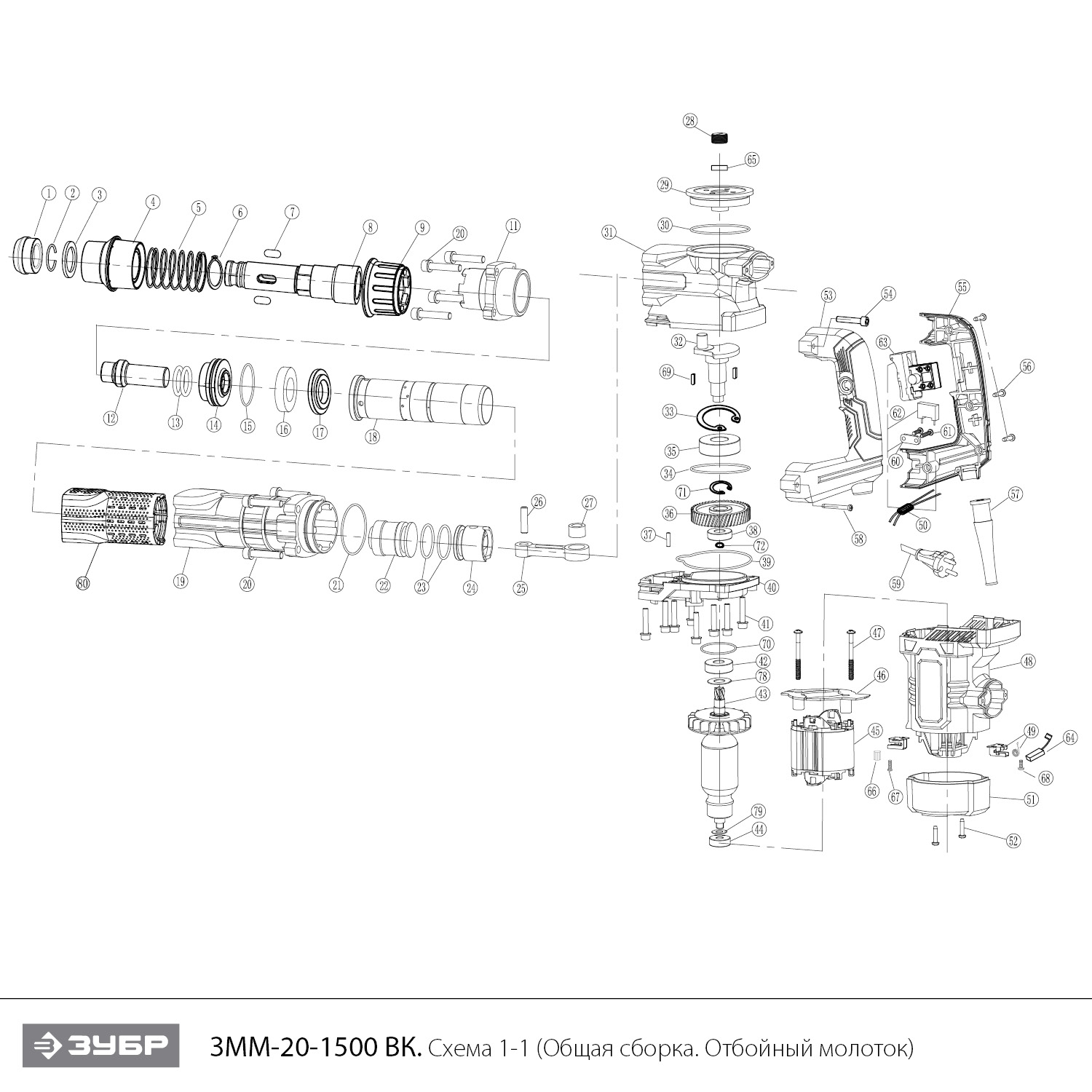

Схема сборки и запчасти Отбойный молоток ЗУБР 20 Дж 1500 Вт SDS-Max
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Пыльник ствола | N000-041-933 | 102 | |
| 2 | Кольцо стопорное разрезное D28 | N000-041-934 | 102 | |
| 3 | Кольцо фиксирующее | N000-041-935 | 102 | |
| 4 | Кожух патрона | N000-041-936 | 234.6 | |
| 5 | Пружина D40X2,5X75 | N000-041-937 | - | |
| 6 | Кольцо стопорное разжимное D30 | N000-041-938 | - | |
| 7 | Ролик D8хL19.5 | U301-105-010 | 106.27 | |
| 8 | Ствол | N000-041-939 | 2 703 | |
| 9 | Муфта фиксации ствола | N000-041-940 | 102 | |
| 11 | Корпус ствола | N000-041-941 | 1 601.4 | |
| 12 | Ударник | N000-041-942 | 510 | |
| 13 | Кольцо уплотнительное D22.3X3.5 | N000-041-943 | 102 | |
| 14 | Втулка направляющая | N000-041-944 | 540.6 | |
| 15 | Кольцо уплотнительное D44.4X2.8 | N000-041-945 | 102 | |
| 16 | Кольцо амортизирующее D51.3x31x10.5 | N000-041-946 | 683.4 | |
| 17 | Шайба амортизирующая | N000-041-947 | 255 | |
| 18 | Цилиндр | N000-041-948 | 1 438.2 | |
| 19 | Корпус цилиндра | N000-041-949 | 1 519.8 | |
| 20 | Болт M8х40 | N000-041-950 | 102 | |
| 21 | Кольцо уплотнительное D53,7х2 | N000-041-951 | 102 | |
| 22 | Боек | N000-041-952 | 652.8 | |
| 23 | Кольцо уплотнительное D30X5 | N000-041-953 | 102 | |
| 24 | Поршень | N000-041-954 | 408 | |
| 25 | Шатун | N000-041-955 | 326.4 | |
| 26 | Палец поршневой | N000-041-956 | 102 | |
| 27 | Подшипник игольчатый NK1212 (19х12х12) | N000-017-002 | 341.22 | |
| 28 | Крышка заливного отверстия | N000-041-957 | 102 | |
| 29 | Крышка корпуса редуктора | N000-041-958 | - | |
| 30 | Кольцо уплотнительное D63X2 | N000-041-959 | 102 | |
| 31 | Корпус редуктора | N000-041-960 | 1 662.6 | |
| 32 | Кривошип | N000-041-961 | 520.2 | |
| 33 | Кольцо стопорное D47 | N000-041-962 | - | |
| 34 | Кольцо уплотнительное D47.2X3.55 | N000-041-963 | 142.8 | |
| 35 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4R1 | 1 925.78 | |
| 36 | Шестерня ведомая Z49 | N000-041-964 | 520.2 | |
| 37 | Штифт D4х16 | N000-036-306 | 102 | |
| 38 | Подшипник шариковый 6001-2RS (28x12х8) CGXY | N000-028-706 | 219.77 | |
| 39 | Прокладка корпуса редуктора | N000-041-965 | 102 | |
| 40 | Корпус редуктора нижняя часть | N000-041-966 | 612 | |
| 41 | Болт M6х30 | N000-041-967 | 102 | |
| 42 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 43 | Ротор КД | N000-041-968 | 2 080.8 | |
| 44 | Подшипник шариковый 628-2RS | N000-041-915 | 193.8 | |
| 45 | Статор КД | N000-041-969 | 1 509.6 | |
| 46 | Диффузор | N000-041-970 | - | |
| 48 | Корпус двигателя | N000-041-971 | 561 | |
| 49 | Щеткодержатель в сборе (с пружиной) пара | N000-041-972 | 100 | |
| 50 | Катушка индукторная | N000-041-973 | - | |
| 51 | Крышка нижняя корпуса двигателя | N000-041-974 | 163.2 | |
| 52_56 | Саморез ST4.2x22 | N000-022-377 | - | |
| 53 | Рукоятка в сборе (левая и правая часть EV(53.55) | N000-041-975-C | 489.6 | |
| 54 | Винт M6x30 | UM01-000-050 | 104.04 | |
| 57 | Воротник шнура | N000-041-976 | - | |
| 59 | Шнур сетевой 2х1.5 mm2 6 m | N000-041-566 | - | |
| 61 | Саморез ST4x16 | N000-019-464 | 102 | |
| 62 | Конденсатор 0.22uF~300V | N000-041-977 | - | |
| 63 | Выключатель TN06-3 12(12)A ~250V 5E4 | V000-003-525 | 346.8 | |
| 64 | Щетка графитовая (пара) 6х12х18.5 | N000-041-979 | 190 | |
| 65 | Уплотнение войлочное | N000-041-980 | 102 | |
| 68 | Саморез ST4.2x8 PH | N000-020-853 | 102 | |
| 69 | Шпонка плоская 4X4X10 | N000-041-981 | 102 | |
| 70 | Кольцо уплотнительное D32X2 | N000-041-982 | 102 | |
| 71 | Кольцо стопорное D20 | N000-041-983 | - | |
| 72 | Кольцо осевое стопорное D16 | N000-041-984 | - | |
| 78 | Шайба D22х13х0.3 | N000-041-985 | - | |
| 79 | Шайба D16.5х8.2х0.5 | N000-041-986 | - | |
| 82 | Рукоятка дополнительная в сборе EV(81-87) | N000-041-987-C | 1 458.6 | |
