ЗУБР 12 Дж, 1350 Вт, АВТ, отбойный молоток SDS-Max, Профессионал (ЗММ-12-1350 ВК)
Компактный и производительный отбойный молоток сочетает в себе небольшой вес и габариты, антивибрационную систему, корпус из магниевого сплава, провод длиной 6 метров, самый распространённый патрон SDS-Max и энергию удара 12 Дж, которые позволят Вам с лёгкостью справляться с требуемой работой
Преимущества
- Обладает отличной энергией удара и производительностью, а также антивибрационной системой

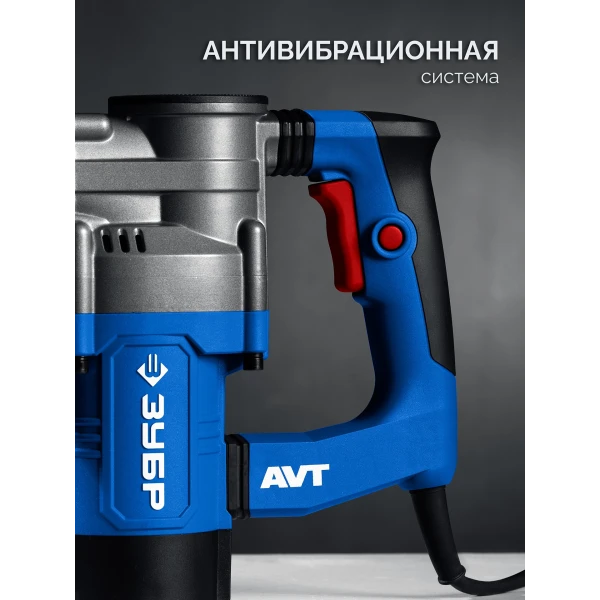

- Антивибрационная система позволяет снизить негативное влияние на оператора и обеспечить большую продолжительность работы

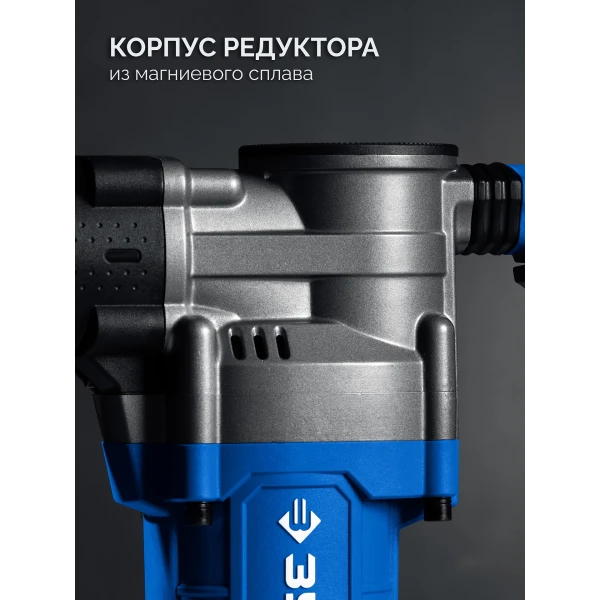

- Корпус из магниевого сплава позволяет облегчить изделие без потери прочности

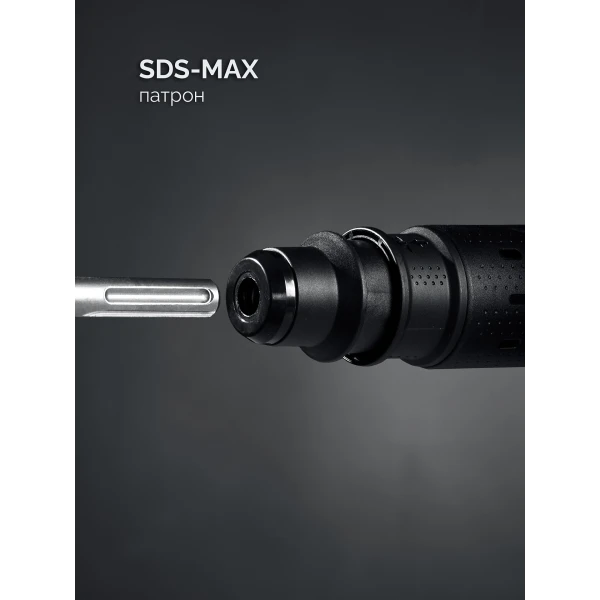

- Патрон SDS-Max для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Защита двигателя от строительной пыли

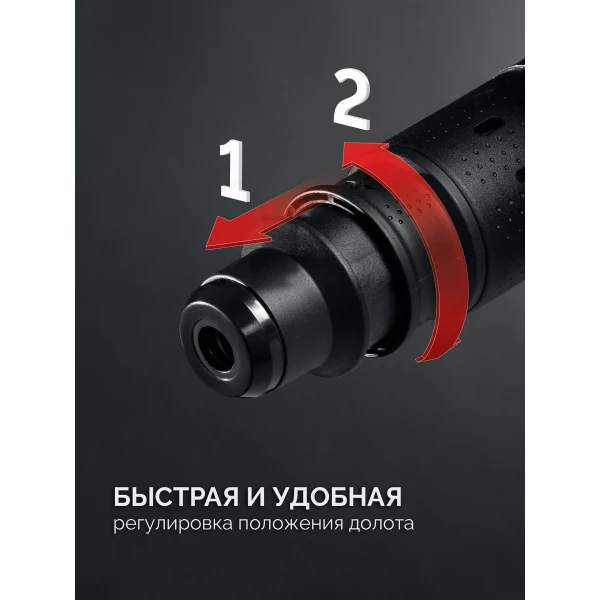

- Регулировка углового положения долота

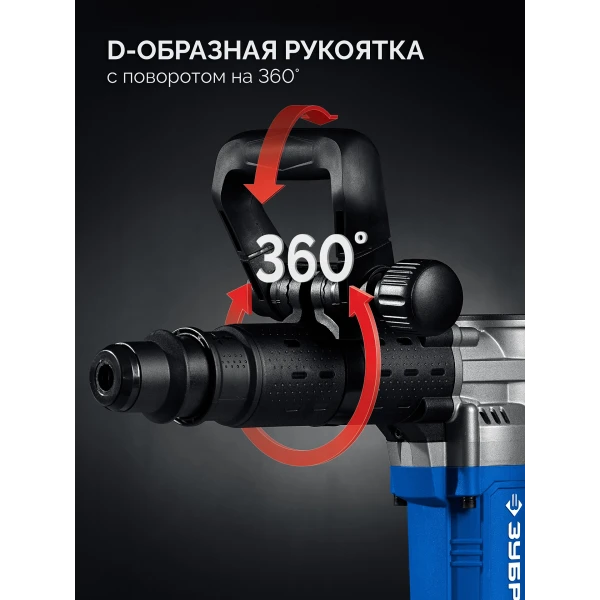

- Регулируемая на 360° и по углу наклона дополнительная D-образная рукоятка обеспечивает удобный и надежный хват в любом положении изделия
- Муфта отключения удара на холостом хожу продлевает срок службы и увеличивает ресурс изделия на 50%
- Провод длиной 6 метров для удобства работы
- Надежная конструкция, а также качественные материалы способствуют длительному сроку службы

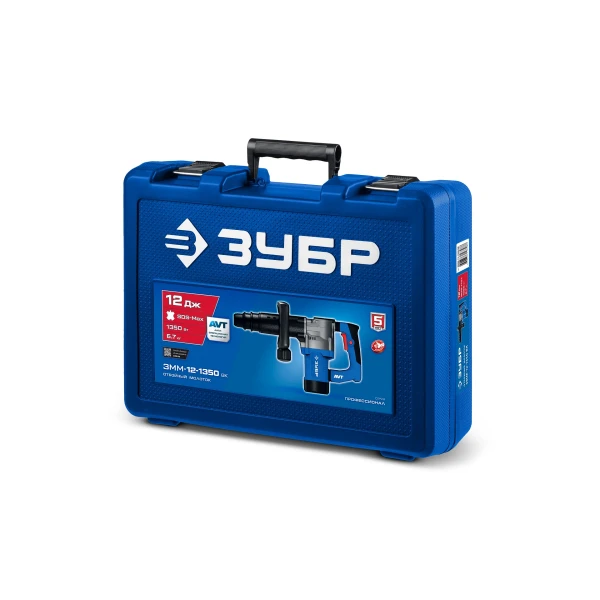

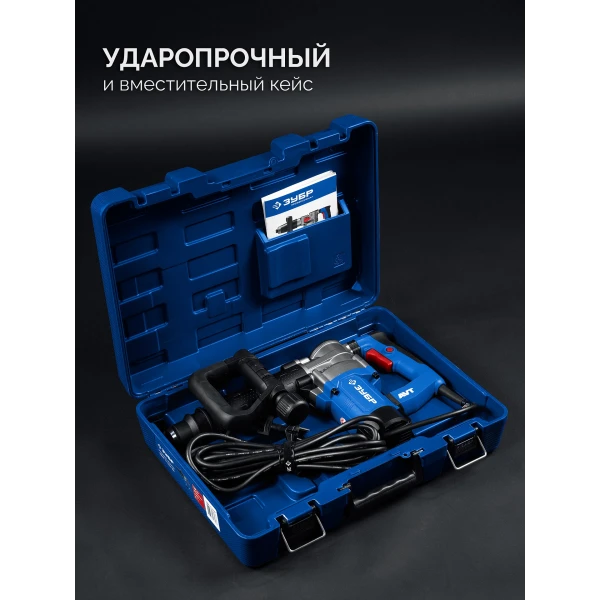

- Удобный кейс в комплекте для хранения и транспортирования изделия и сменного инструмента
Использование
Для демонтажа плитки со стены и пола, удаление излишков бетона из швов, удаления штукатурки со стен, создание пазов, угулублений и проломов в кирпичных и бетонных стенах, выравнивания неровных поверхностей ферм и балок
| Частота ударов, уд/мин | 2900 |
| Реверс | нет |
| Подсветка | нет |

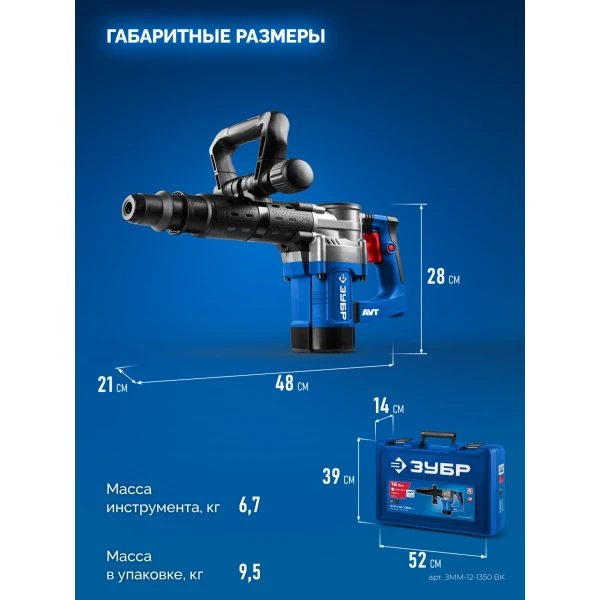

| Габариты, см | 52x39x14 |
| Масса изделия, кг | 6.7 |
| Масса в упаковке, кг | 9.5 |
| Гарантия | 60 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | да |
| Мощность, Вт | 1350 |
| Длина кабеля, м | 6 |
| Кейс | да |
| Тип электродвигателя | щёточный |
| Режимы работы | удар |
| Металлический корпус редуктора | да |
| Патрон | SDS-Max |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 12 |
| Количество режимов работы | 1 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | да |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | да |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |

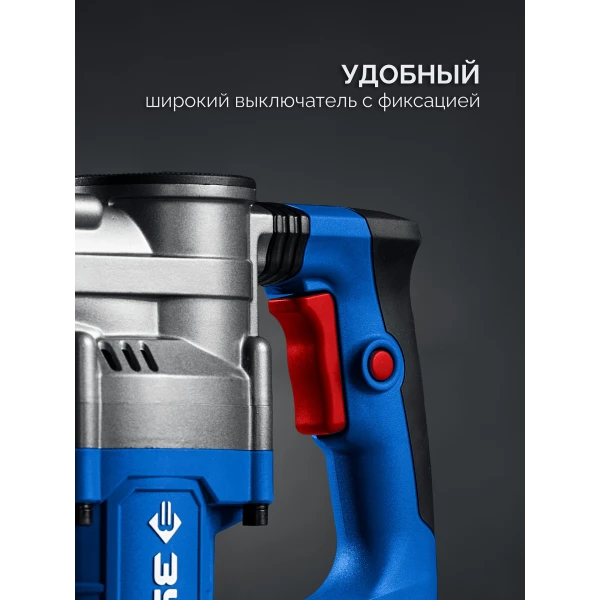

| Фиксация выключателя | Да |
| Питание, В/Гц | 220-240~/50 |
| Тип упаковки | наклейка цветная |

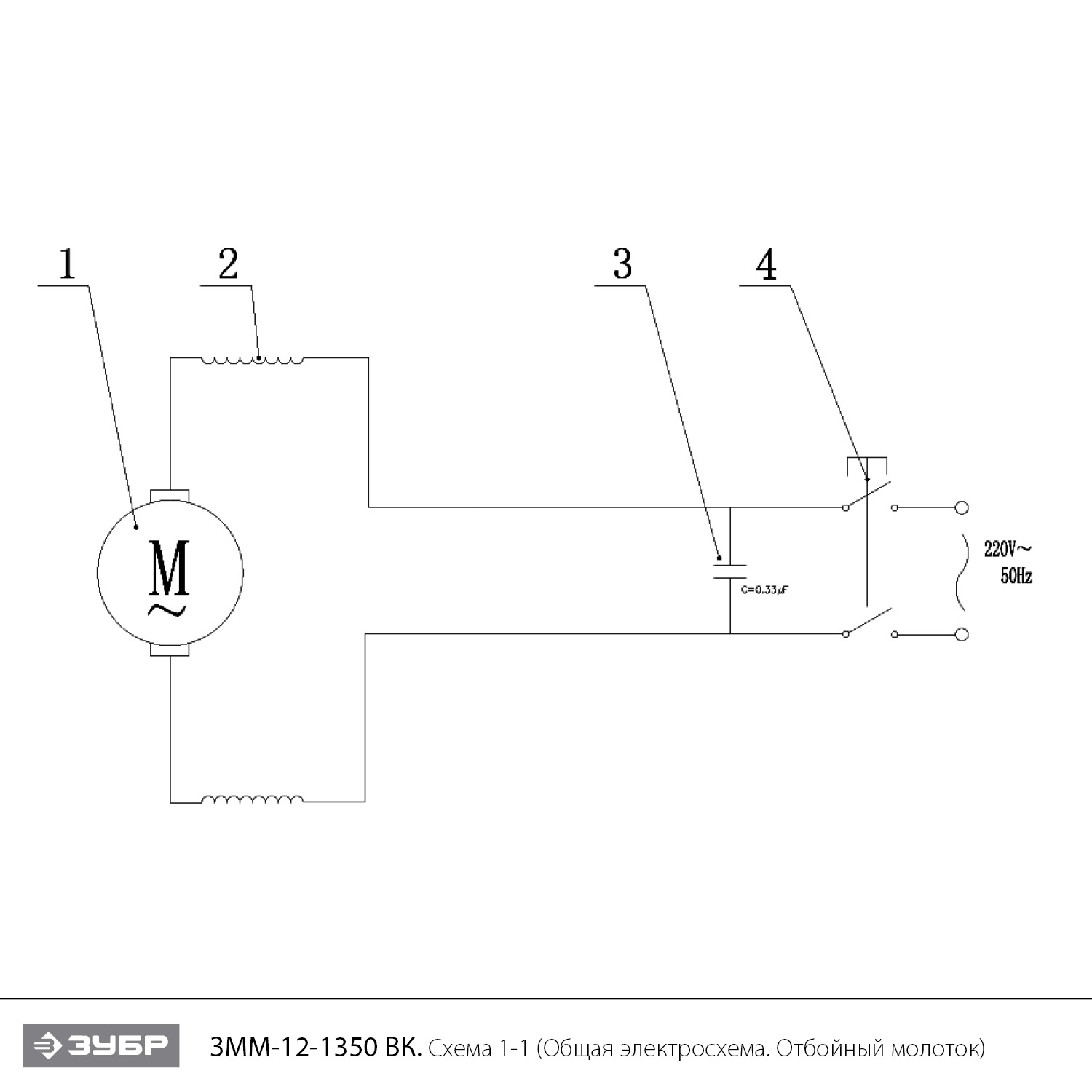

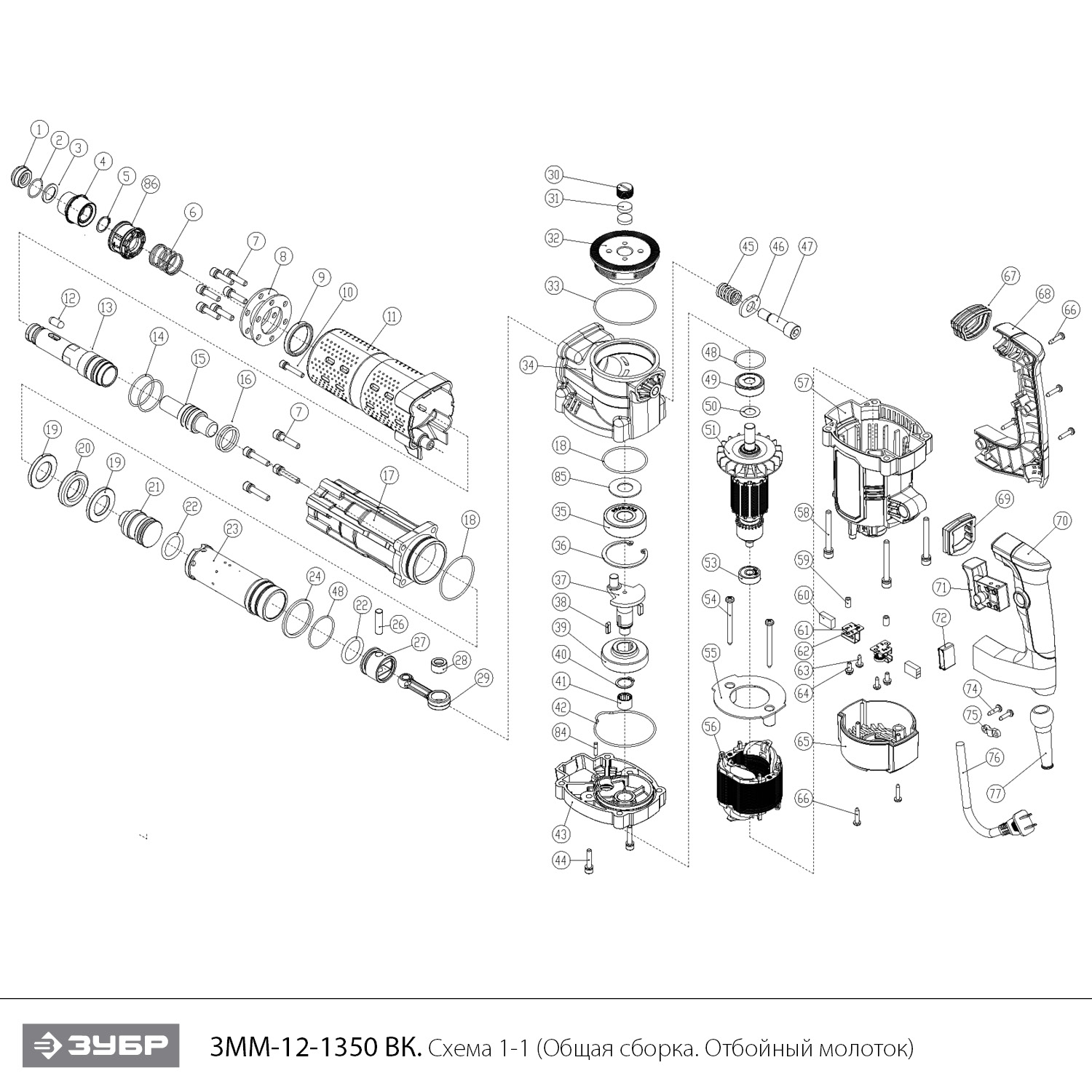

Схема сборки и запчасти ЗУБР 12 Дж, 1350 Вт, АВТ, отбойный молоток SDS-Max, Профессионал (ЗММ-12-1350 ВК)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Пыльник ствола | N000-041-874 | 102 | |
| 2 | Кольцо стопорное разрезное D28 | N000-041-875 | 102 | |
| 3 | Кольцо фиксирующее | N000-041-876 | 102 | |
| 4 | Кожух патрона | N000-041-877 | 234.6 | |
| 5 | Кольцо стопорное D30 | N000-041-878 | 102 | |
| 6 | Пружина D40х2,5х75 | N000-041-879 | - | |
| 7 | Болт M6х30 | N000-005-611 | - | |
| 8 | Пластина фиксации ствола | N000-041-880 | - | |
| 9 | Кольцо уплотнительное D40Х33Х6,5 | N000-041-881 | 183.6 | |
| 10 | Винт M5Х35 | N000-041-882 | - | |
| 11 | Кожух корпуса цилиндра | N000-041-883 | - | |
| 12 | Ролик D8хL19.5 | U301-105-010 | 106.27 | |
| 13 | Ствол | N000-041-884 | 2 570.4 | |
| 14 | Кольцо уплотнительное D32х2х4 | N000-041-885 | 102 | |
| 15 | Ударник | N000-041-886 | 591.6 | |
| 16 | Кольцо уплотнительное D23.5х4.5х2.9 | N000-041-887 | 142.8 | |
| 17 | Корпус цилиндра | N000-041-888 | 1 438.2 | |
| 18 | Кольцо уплотнительное D47х2 | N000-041-889 | 102 | |
| 19 | Шайба направляющая D41х23,5х4,5 | N000-041-890 | 193.8 | |
| 20 | Кольцо амортизирующее D40x24x8 | N000-041-891 | 448.8 | |
| 21 | Боек | N000-041-892 | 459 | |
| 22 | Кольцо уплотнительное D24х4 | N000-041-893 | 102 | |
| 23 | Цилиндр | N000-041-894 | 1 122 | |
| 24 | Шайба D39Х46Х2,5 | N000-041-895 | - | |
| 26 | Палец поршневой D8х30 | N000-041-896 | 102 | |
| 27 | Поршень | N000-041-897 | 459 | |
| 29 | Шатун | N000-041-898 | 326.4 | |
| 30 | Крышка заливного отверстия | N000-041-899 | 102 | |
| 31 | Уплотнение войлочное | N000-041-900 | 102 | |
| 32 | Крышка корпуса редуктора | N000-041-901 | 153 | |
| 33 | Кольцо уплотнительное D63х2 | N000-041-902 | 102 | |
| 34 | Корпус редуктора | N000-041-903 | 1 519.8 | |
| 35 | Подшипник шариковый 6303-2RS (47x17x14) K&U | U009-630-3RS | 424.32 | |
| 36 | Кольцо стопорное D47 разрезное | N000-036-220 | 102 | |
| 37 | Кривошип | N000-041-904 | 499.8 | |
| 38 | Шпонка 4х4х14 | U301-105-036 | 103.05 | |
| 39 | Шестерня ведущая Z36 | N000-041-905 | 418.2 | |
| 40 | Кольцо стопорное D17 | N000-017-994 | 103.05 | |
| 41 | Подшипник игольчатый HK121612 (12х16х12) | N000-041-906 | 112.2 | |
| 42 | Прокладка корпуса редуктора | N000-041-907 | 102 | |
| 43 | Корпус редуктора нижняя часть | N000-041-908 | 622.2 | |
| 44 | Винт M6x20 Hex | UM01-000-084 | 104.04 | |
| 45 | Пружина D12,5Х1,8Х32 | N000-041-909 | - | |
| 46 | Шайба специальная | N000-041-910 | - | |
| 47 | Винт M6x20 специальный | N000-041-911 | - | |
| 48 | Кольцо уплотнительное D32х2 | N000-041-912 | 102 | |
| 49 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 50 | Шайба D22Х13Х0,3 | N000-041-913 | - | |
| 51 | Ротор КД | N000-041-914 | 2 264.4 | |
| 53 | Подшипник шариковый 628-2RS | N000-041-915 | 193.8 | |
| 55 | Диффузор | N000-041-916 | - | |
| 56 | Статор КД | N000-041-917 | 1 642.2 | |
| 57 | Корпус двигателя | N000-041-918 | 530.4 | |
| 58 | Винт M6Х55 | N000-041-919 | - | |
| 59 | Гайка 4х10 | N000-041-920 | - | |
| 60 | Щетка графитовая (пара) 6х12х18.5 | N000-041-921 | 120 | |
| 61 | Щеткодержатель в сборе (с пружиной) пара EV(61-62) | N000-041-922-C | 180 | |
| 65 | Крышка нижняя корпуса двигателя | N000-041-923 | 163.2 | |
| 67 | АВТ кожух (пара) EV(67.69) | N000-041-924-C | 163.2 | |
| 68 | Рукоятка в сборе (левая и правая часть EV68.70) | N000-041-925-C | 469.2 | |
| 71 | Выключатель TN06-3 12(12)A ~250V 5E4 | V000-003-524 | 448.8 | |
| 72 | Конденсатор 0.22uF~300V | N000-041-926 | - | |
| 75 | Зажим шнура | N000-041-927 | - | |
| 76 | Шнур сетевой 2х1.5 mm2 6 m | N000-041-566 | - | |
| 77 | Воротник шнура | N000-041-928 | - | |
| 84 | Штифт D4х16 | N000-036-306 | 102 | |
| 85 | Шайба D36Х17.2Х1.5 | N000-041-929 | - | |
| 86 | Муфта ствола | N000-041-930 | 142.8 | |
| 88 | Рукоятка дополнительная в сборе EV(87-93) | N000-041-931-C | 1 468.8 | |
