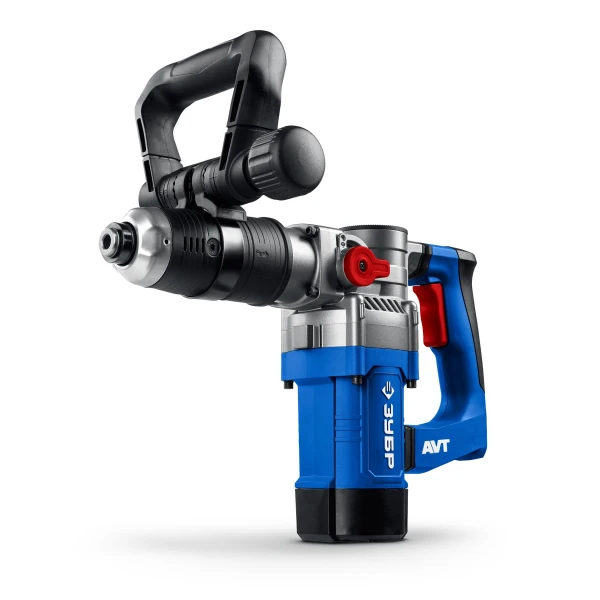

Отбойный молоток ЗУБР ЗММ-8-1200 ВК (8 Дж, 1200 Вт, SDS Plus) – профессиональный инструмент с АВТ
Популярный товар
Относительно компактный и надёжный отбойный молоток сочетает в себе небольшой вес и габариты, антивибрационную систему, корпус из магниевого сплава, провод длиной 6 метров, патрон SDS-Plus и энергию удара 8 Дж, которые позволят Вам с лёгкостью справляться с требуемой работой
Преимущества

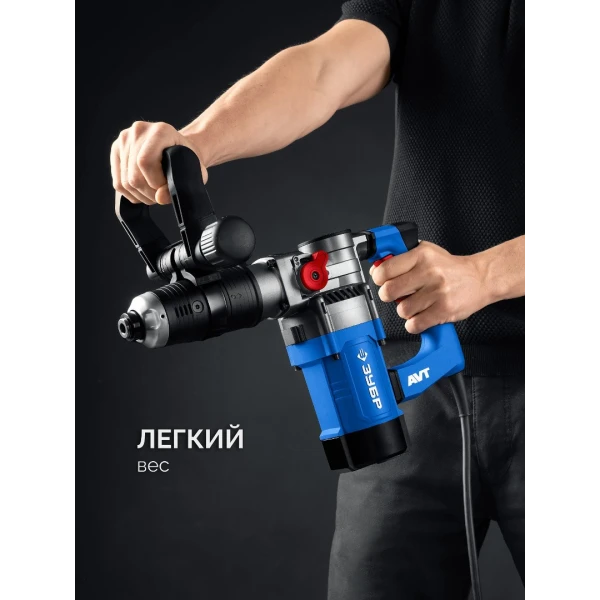

- Лёгкий и компактный, эргономичный и производительный с отличной энергией удара

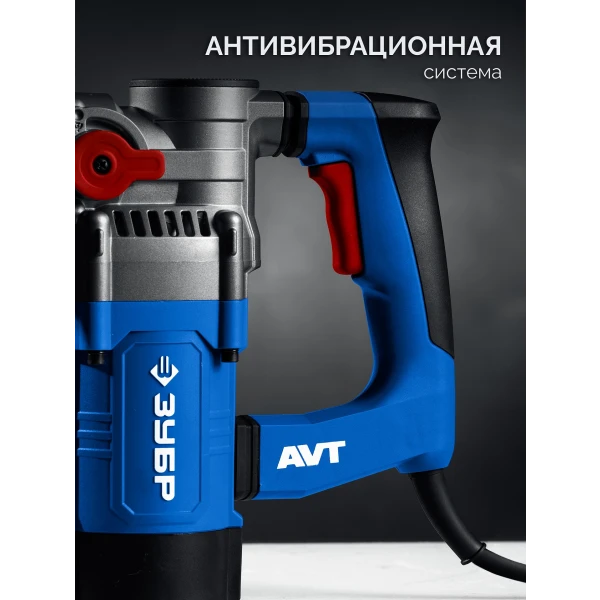

- Антивибрационная система позволяет снизить негативное влияние на оператора и обеспечить большую продолжительность работы

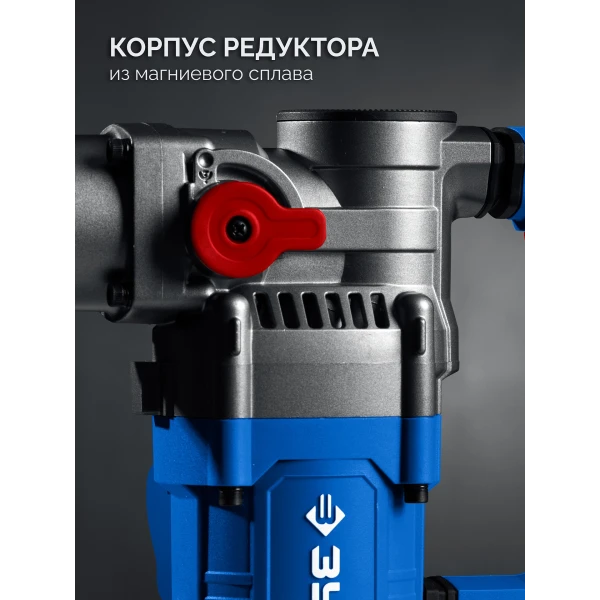

- Корпус из магниевого сплава позволяет облегчить изделие без потери прочности

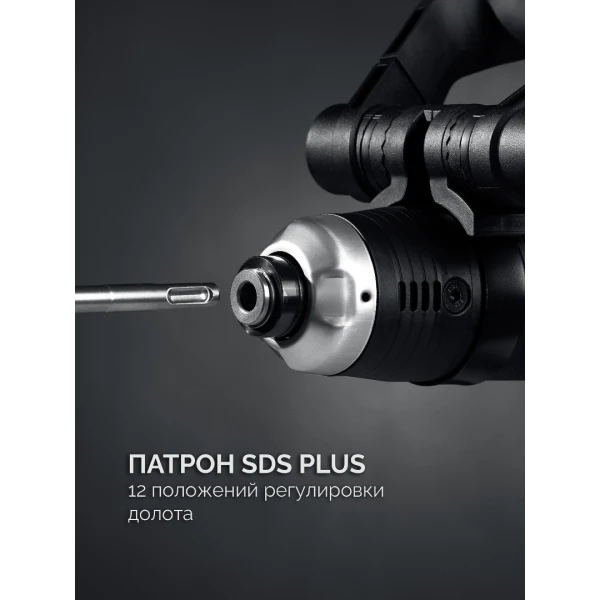

- Патрон SDS-Plus для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Защита двигателя от строительной пыли
- Регулировка углового положения долота

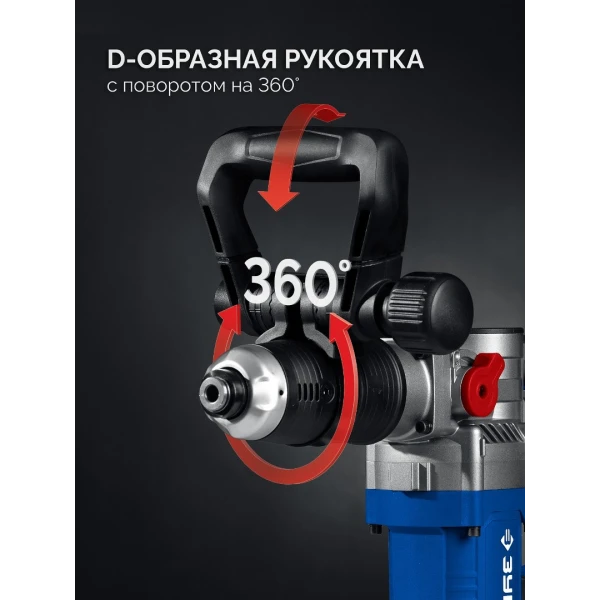

- Регулируемая на 360° и по углу наклона дополнительная D-образная рукоятка обеспечивает удобный и надежный хват в любом положении изделия
- Муфта отключения удара на холостом хожу продлевает срок службы и увеличивает ресурс изделия на 50%

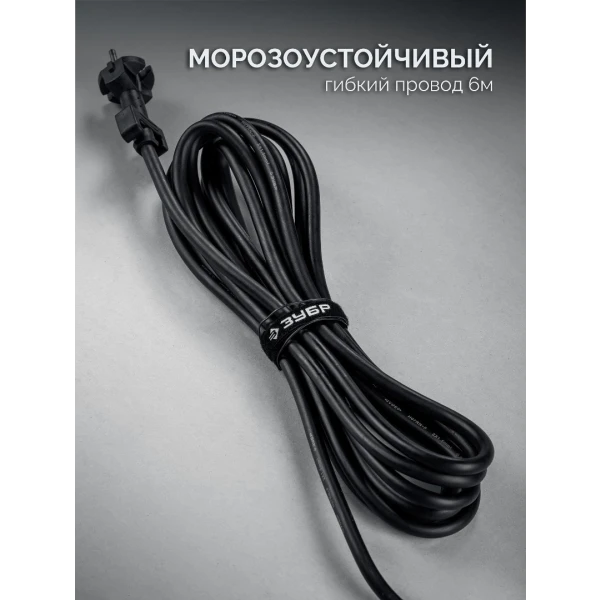

- Провод длиной 6 метров для удобства работы
- Надежная конструкция, а также качественные материалы способствуют длительному сроку службы

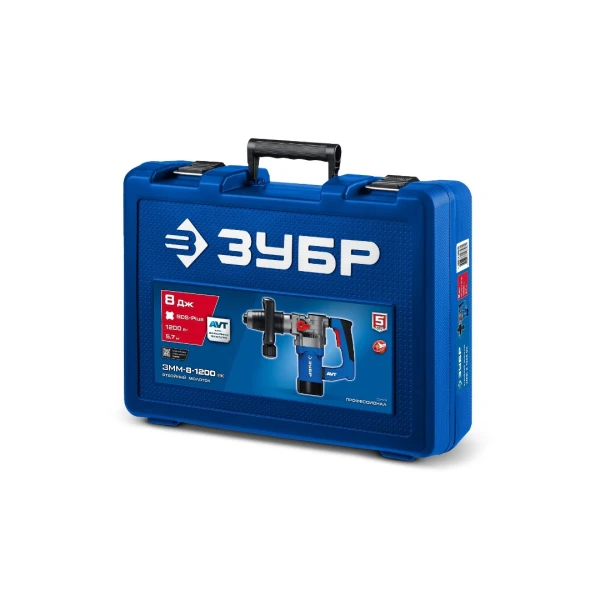

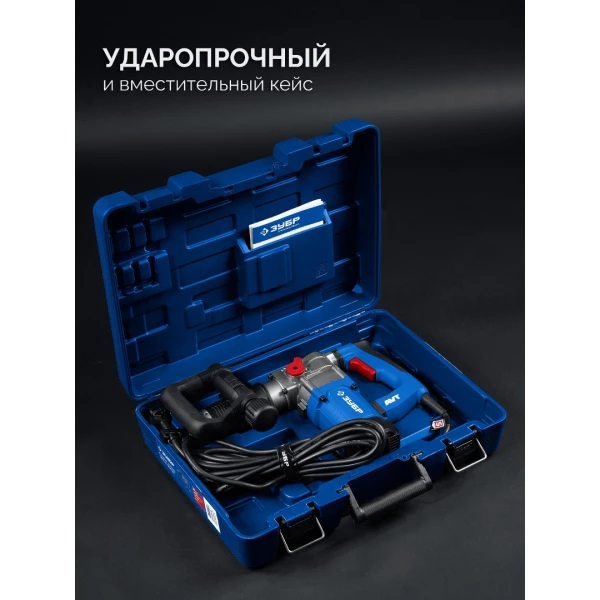

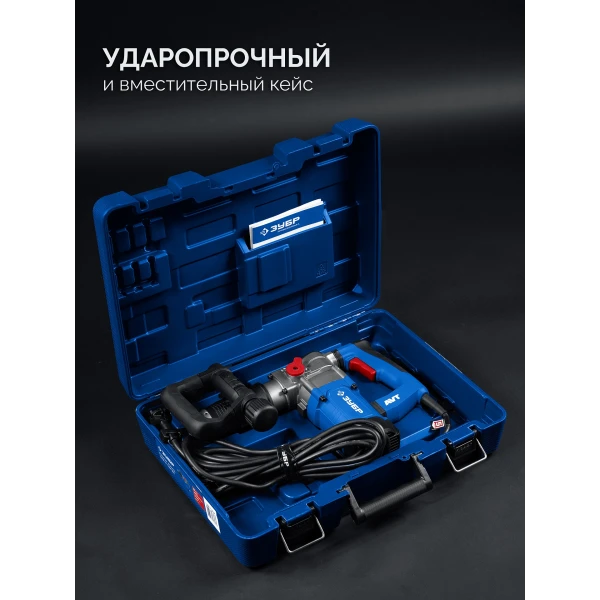

- Удобный кейс в комплекте для хранения и транспортирования изделия и сменного инструмента
Использование
Для демонтажа плитки со стены и пола, удаление излишков бетона из швов, удаления штукатурки со стен, создание пазов, угулублений и проломов в кирпичных и бетонных стенах, выравнивания неровных поверхностей ферм и балок
| Частота ударов, уд/мин | 3700 |
| Реверс | нет |
| Подсветка | нет |

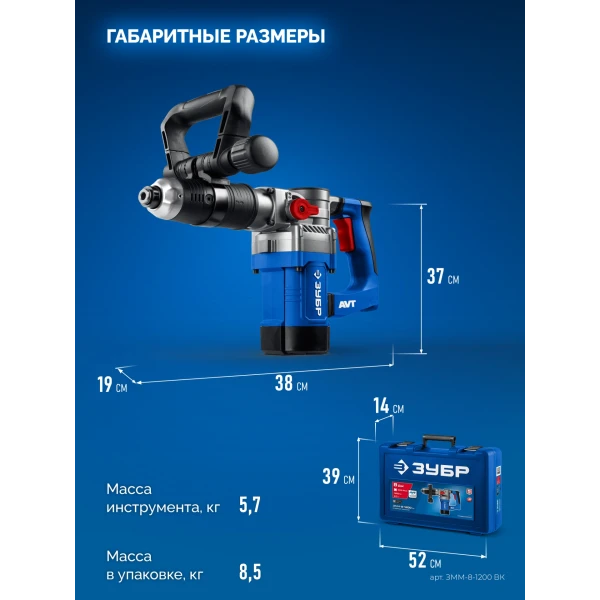

| Габариты, см | 52x39x14 |
| Масса изделия, кг | 5.7 |
| Масса в упаковке, кг | 8.5 |
| Гарантия | 60 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | да |
| Мощность, Вт | 1200 |
| Длина кабеля, м | 6 |
| Кейс | да |
| Тип электродвигателя | щёточный |
| Режимы работы | удар |
| Металлический корпус редуктора | да |
| Патрон | SDS-plus |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 8 |
| Количество режимов работы | 1 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | да |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | да |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |

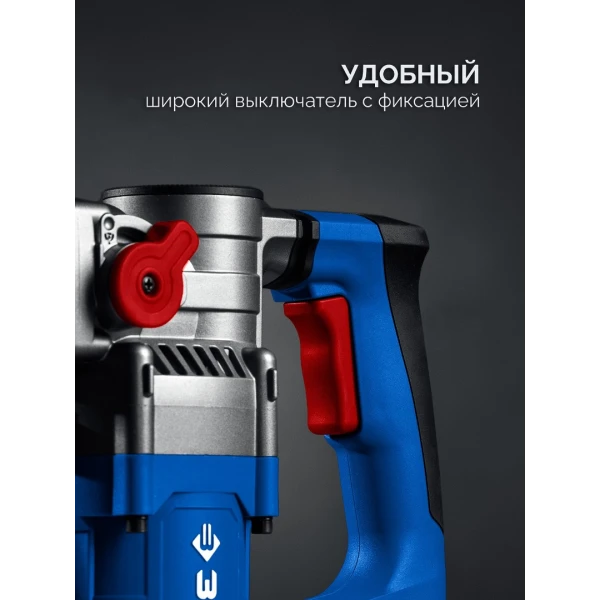

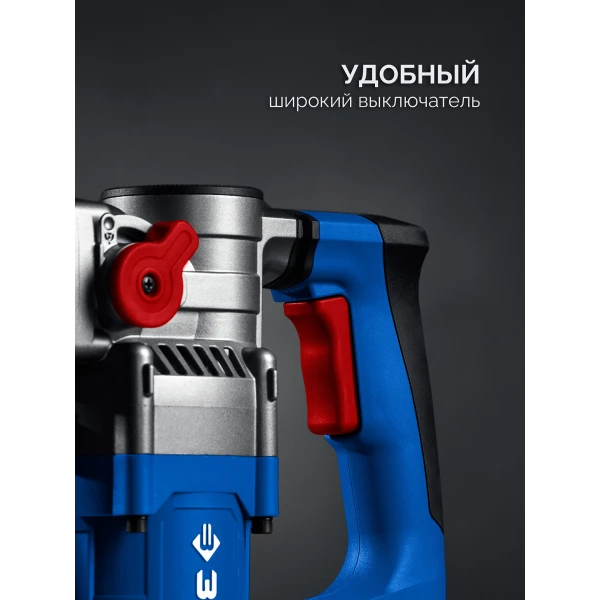

| Фиксация выключателя | Да |
| Питание, В/Гц | 220-240~/50 |
| Тип упаковки | наклейка цветная |

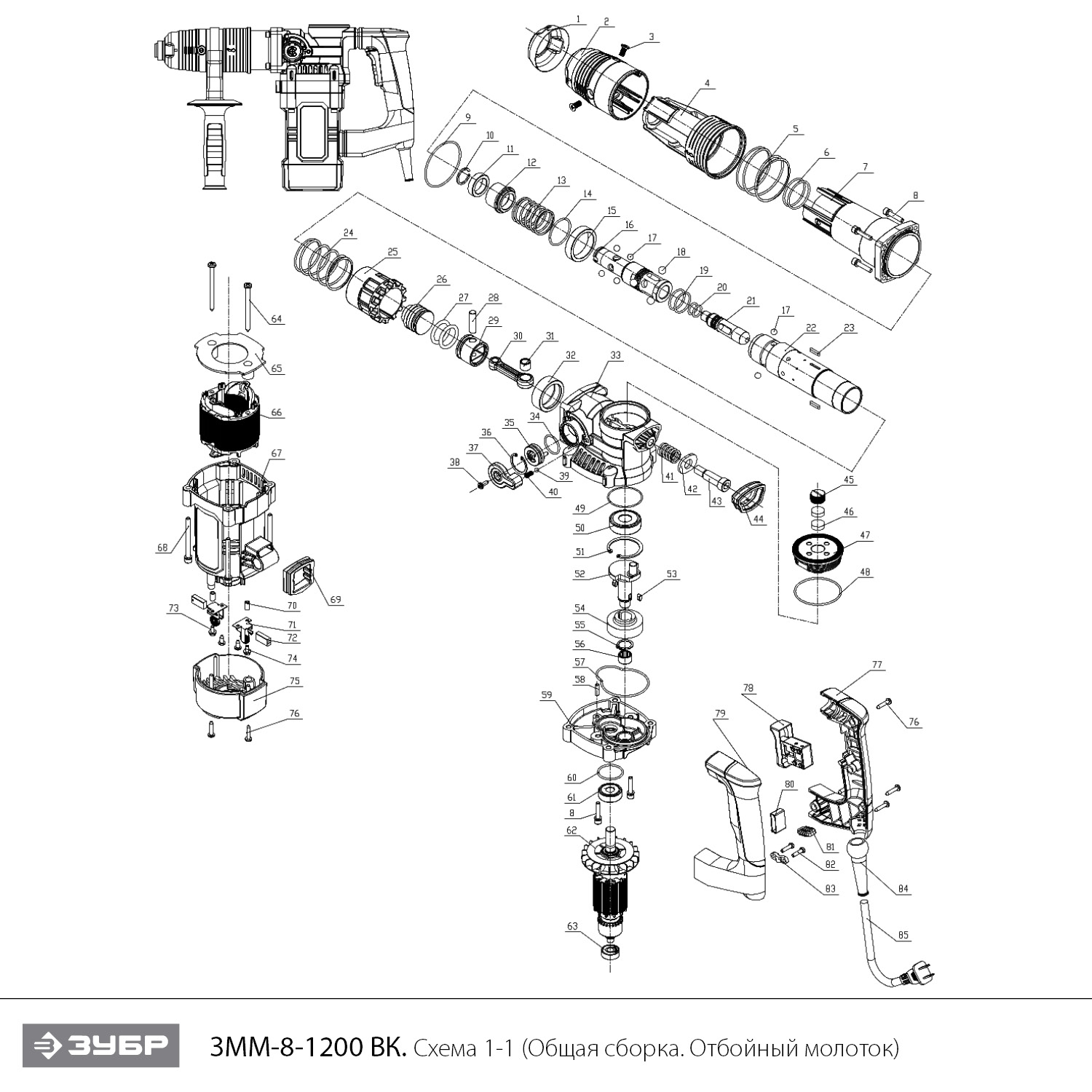

Схема сборки и запчасти Отбойный молоток ЗУБР ЗММ-8-1200 ВК (8 Дж, 1200 Вт, SDS Plus) – профессиональный инструмент с АВТ
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Пыльник ствола | N000-041-988 | 100 | |
| 2 | Кожух патрона | N000-041-989 | 360 | |
| 4 | Муфта ствола | N000-041-990 | 170 | |
| 5 | Пружина D54х2.2х55 | N000-041-991 | - | |
| 6 | Кольцо уплотнительное D34х2 | N000-041-992 | 100 | |
| 7 | Корпус цилиндра | N000-041-993 | 900 | |
| 8 | Винт M5х25 | N000-041-994 | 100 | |
| 9 | Кольцо уплотнительное D57.5х2 | N000-041-995 | 100 | |
| 10 | Кольцо стопорное D18х2 | N000-041-996 | 100 | |
| 11 | Кольцо фиксирующее | N000-041-997 | 140 | |
| 12 | Втулка фиксации | N000-041-998 | 360 | |
| 13 | Пружина D29Х2.2Х54 | N000-041-999 | - | |
| 14 | Кольцо стопорное D33х2 | N000-042-000 | - | |
| 15 | Втулка стальная D25Х44Х10 | N000-042-001 | - | |
| 16 | Ствол | N000-042-002 | 1 020 | |
| 17 | Шарик стальной D7.14 | U351-900-017 | 108 | |
| 18 | Шарик стальной D9 | U301-105-021 | 100 | |
| 19 | Кольцо уплотнительное D24х2 | N000-042-003 | 100 | |
| 20 | Кольцо уплотнительное D12х2.1 | N000-042-004 | 100 | |
| 21 | Ударник | N000-042-005 | 830 | |
| 22 | Цилиндр | N000-042-006 | 1 840 | |
| 23 | Шпонка плоская 3х3х16 | N000-042-007 | - | |
| 24 | Пружина D40Х2.2Х75 | N000-042-008 | - | |
| 25 | Втулка установочная в сборе | N000-042-009 | 240 | |
| 26 | Боек | N000-042-010 | 400 | |
| 27 | Кольцо уплотнительное D24х4 | N000-042-011 | 100 | |
| 28 | Палец поршневой D8х30 | N000-042-012 | 100 | |
| 29 | Поршень | N000-042-013 | 340 | |
| 30 | Шатун | N000-042-014 | 220 | |
| 31 | Втулка D17х10 | N000-042-015 | 170 | |
| 32 | Втулка скольжения | N000-042-016 | - | |
| 33 | Корпус редуктора | N000-042-017 | 1 280 | |
| 34 | Кольцо уплотнительное D22х2 | N000-042-018 | 100 | |
| 35 | Переключатель внутренний | N000-042-019 | 100 | |
| 36 | Кольцо стопорное D26 | N000-042-020 | - | |
| 37 | Рычаг переключателя | N000-042-021 | 100 | |
| 39 | Шарик стальной D5.5 | U201-850-028 | 102 | |
| 40 | Пружина D5х0.8х10 | N000-042-022 | - | |
| 41 | Пружина D12.5Х1.8Х32 | N000-042-023 | - | |
| 42 | Шайба специальная | N000-042-024 | - | |
| 44 | Кожух АВТ (пара) EV(44.69) | N000-042-025 | 140 | |
| 45 | Крышка заливного отверстия | N000-042-026 | 100 | |
| 46 | Шайба войлочная | N000-042-027 | 100 | |
| 47 | Крышка корпуса редуктора | N000-042-028 | - | |
| 48 | Кольцо уплотнительное D51х2 | N000-042-029 | 100 | |
| 49 | Кольцо уплотнительное D40х1.5 | N000-042-030 | 100 | |
| 50 | Подшипник шариковый 6203-2RS (40х17х12) FX | N000-018-163 | 396.72 | |
| 51 | Кольцо стопорное D40 | N000-042-031 | - | |
| 52 | Кривошип | N000-042-032 | 540 | |
| 53 | Шпонка 4х4х8 | N000-036-301 | 100 | |
| 54 | Шестерня ведущая Z31 | N000-042-033 | 430 | |
| 55 | Кольцо стопорное D17 | N000-017-994 | 101.03 | |
| 56 | Подшипник игольчатый HK1210 (16х12х10) | U010-121-000 | 202.06 | |
| 57 | Прокладка корпуса редуктора | N000-042-034 | 100 | |
| 58 | Штифт D4х16 | N000-036-306 | 100 | |
| 59 | Корпус редуктора нижняя часть | N000-042-035 | 650 | |
| 60 | Кольцо уплотнительное D32х2 | N000-042-036 | 100 | |
| 61 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 62 | Ротор КД | N000-042-037 | 2 410 | |
| 63 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 65 | Диффузор | N000-042-038 | - | |
| 66 | Статор КД | N000-042-039 | 1 810 | |
| 67 | Корпус двигателя | N000-042-040 | 450 | |
| 71 | Щеткодержатель пара | N000-042-041 | 100 | |
| 72 | Щетка графитовая 6х10х20 (пара) | N000-042-042 | 208 | |
| 75 | Крышка нижняя корпуса двигателя | N000-042-043 | 210 | |
| 76 | Саморез ST4х19 | N000-042-044 | - | |
| 77 | Рукоятка в сборе (левая и правая часть (EV77.79) | N000-042-045-C | 460 | |
| 80 | Конденсатор MEX 0.22uF 300V | N000-042-046 | - | |
| 81 | Катушка индуктивности | N000-042-047 | - | |
| 83 | Зажим шнура | N000-042-048 | - | |
| 84 | Воротник шнура | N000-042-049 | - | |
| 85 | Шнур сетевой 2х1.5 mm2 6 m | N000-041-566 | - | |
| 93.C | Рукоятка дополнительная в сборе EV(92-98) | N000-042-050-C | 1 440 | |
