ЗУБР Бетонолом, 70 Дж, 2500 Вт, АВТ, отбойный молоток HEX-28, Профессионал (ЗМ-70-2500 ВК)
Мощный представитель среди инструментов на рынке с энергией удара 70 Дж. Подходит для разрушения конструкций любого типа. Провод длиной 6 метров, удобный двуручный хват и антивибрационная система позволяют надежно удерживать инструмент, а значительный вес инструмента сам создает необходимое давящее усилие для продуктивной работы
Преимущества
- Разработан для интенсивной нагрузки. Обладает мощностью, достаточной для разрушения любых конструкций
- Антивибрационная система позволяет снизить негативное влияние на оператора и обеспечить большую продолжительность работы
- Наличие плавного пуска
- Корпус из магниевого сплава позволяет облегчить конструкцию без потери прочности
- Мощнейшая энергия удара 70 Дж для разрушения бетона, камня или кирпича
- Надежная конструкция, а также качественные материалы способствуют длительному сроку службы
- Сила удара генерируется механизмом без давления на инструмент, т.е. не требует усилий пользователя
- Защита двигателя от строительной пыли
- Патрон НЕХ 28 для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Муфта отключения удара на холостом хожу продлевает срок службы и увеличивает ресурс изделия на 50%
- Индикация износа щеток
- Провод длиной 6 метров для удобства работы
- Удобный кейс в комплекте для хранения и транспортирования изделия и сменного инструмента
Использование
Для разрушения конструкций из бетона, железобетона, кирпича и камня, дробления асфальтовых, бетонных и плиточных покрытий, разрыхления твердого, скального, промерзшего грунта, а также для уплотнения и трамбовки грунта, раскалывания льда, дров, забивания цилиндрических стержней и других строительных работ
| Частота ударов, уд/мин | 1050 |
| Реверс | нет |
| Подсветка | нет |

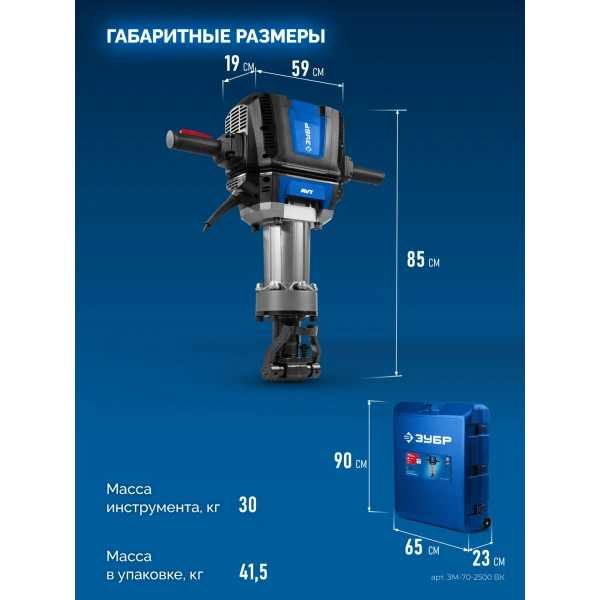

| Габариты, см | 90x65x22 |
| Масса изделия, кг | 30 |
| Масса в упаковке, кг | 41.5 |
| Гарантия | 60 |
| Плавный пуск | да |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | нет |
| Мощность, Вт | 2500 |
| Длина кабеля, м | 6 |
| Кейс | да |
| Тип электродвигателя | щёточный |
| Режимы работы | удар |
| Металлический корпус редуктора | да |
| Патрон | HEX 28 |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 70 |
| Количество режимов работы | 1 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | да |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | нет |
| Индикатор включения в сеть | Да |
| Индикатор износа щеток | Да |
| Фиксация выключателя | Да |
| Питание, В/Гц | 220-240~/50 |
| Тип упаковки | наклейка цветная |

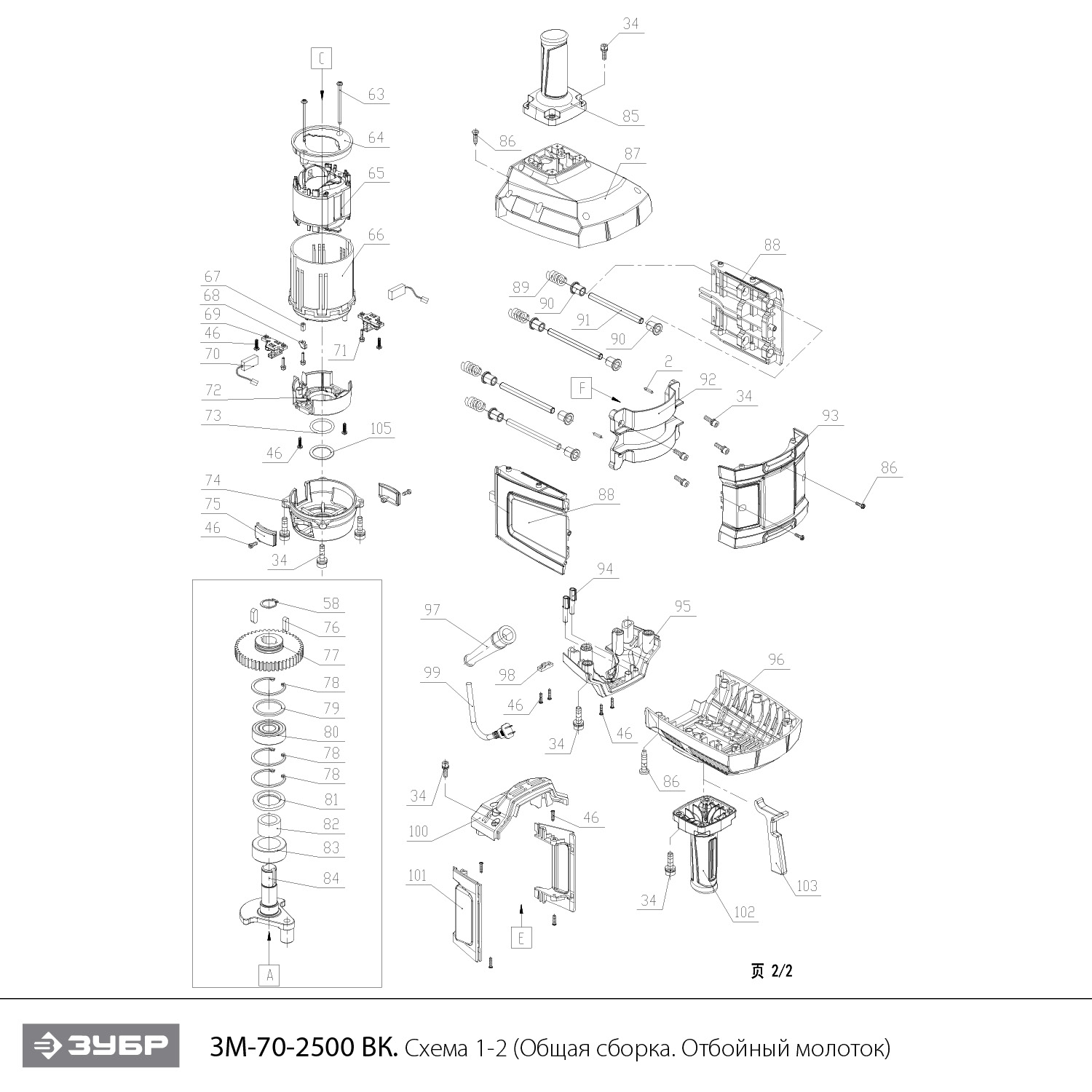

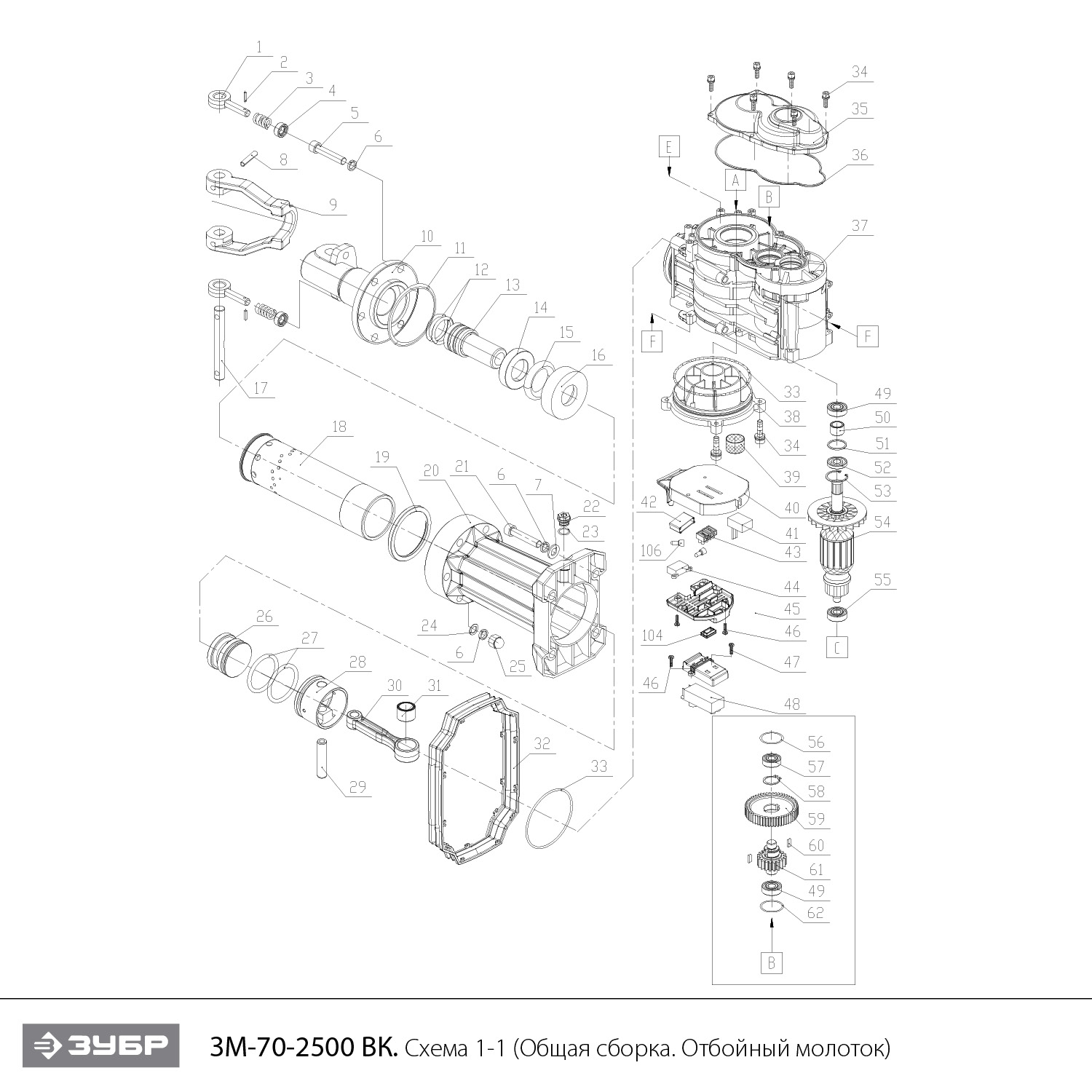

Схема сборки и запчасти ЗУБР Бетонолом, 70 Дж, 2500 Вт, АВТ, отбойный молоток HEX-28, Профессионал (ЗМ-70-2500 ВК)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Фиксатор патрона | N000-041-761 | 612 | |
| 2 | Штифт 4х16 | N000-041-762 | 102 | |
| 3 | Пружина 12.5х3.5х24 | N000-041-763 | - | |
| 4 | Кольцо стопорное патрона | N000-041-764 | 163.2 | |
| 5 | Болт M12х85 | N000-041-765 | 163.2 | |
| 6 | Шайба-гровер D12 | UM04-001-007 | - | |
| 7 | Шайба D12 | UM04-000-007 | 103.05 | |
| 8 | Штифт D8х40 | N000-041-766 | 102 | |
| 9 | Рукоять патрона | N000-041-767 | 1 978.8 | |
| 10 | Патрон НЕХ 28 | N000-041-768 | 10 781.4 | |
| 11 | Кольцо уплотнительное 89х3 | N000-041-769 | 102 | |
| 12 | Кольцо уплотнительное 39.5х47.5х5.5 | N000-041-770 | 591.6 | |
| 13 | Ударник | N000-041-771 | 2 458.2 | |
| 14 | Ловитель | N000-041-772 | 1 213.8 | |
| 15 | Кольцо D42 | N000-041-773 | 1 774.8 | |
| 16 | Муфта опорная | N000-041-774 | 1 815.6 | |
| 17 | Фиксатор бура D6 | N000-041-775 | 724.2 | |
| 18 | Цилиндр | N000-041-776 | 7 252.2 | |
| 19 | Втулка цилиндра | N000-041-777 | 438.6 | |
| 20 | Корпус ствола | N000-041-778 | 9 149.4 | |
| 21 | Болт M12х75 | N000-041-779 | 132.6 | |
| 22 | Окошко контроля уровня масла | N000-041-780 | 102 | |
| 23 | Кольцо уплотнительное D15х2 | N000-041-781 | 102 | |
| 24 | Шайба плоская D19 | N000-041-782 | - | |
| 25 | Гайка M12 | N000-041-783 | - | |
| 26 | Боёк | N000-041-784 | 2 305.2 | |
| 27 | Кольцо уплотнительное D56.5х6 | N000-041-785 | 255 | |
| 28 | Поршень | N000-041-786 | 2 091 | |
| 29 | Палец поршневой | N000-041-787 | 163.2 | |
| 30 | Шатун | N000-041-788 | 1 152.6 | |
| 31 | Подшипник игольчатый NK22/20 (30х22х20) | N000-041-789 | 622.2 | |
| 32 | Корпус амортизирующий | N000-041-790 | 1 275 | |
| 33 | Кольцо уплотнительное D100х3 | N000-041-791 | 183.6 | |
| 34 | Болт M6х25 | N000-025-648 | 103.05 | |
| 35 | Крышка верхняя редуктора | N000-041-792 | 1 326 | |
| 36 | Прокладка крышки редуктора | N000-041-793 | 132.6 | |
| 37 | Корпус редуктора | N000-041-794 | 9 832.8 | |
| 38 | Крышка редутора для смазки | N000-041-795 | - | |
| 39 | Втулка войлочная | N000-041-796 | 132.6 | |
| 40 | Корпус платы | N000-041-797 | - | |
| 41 | Плата плавного пуска MK04-2524 | V000-004-650 | 1 346.4 | |
| 42 | Конденсатор 0.22UF | N000-041-799 | - | |
| 43 | Клеммная колодка | N000-041-800 | - | |
| 44 | Индикатор щеток | N000-041-801 | - | |
| 45 | Крышка корпуса платы | N000-041-802 | - | |
| 46 | Саморез ST4.2х16 | N000-020-411 | - | |
| 47 | Крышка выключателя | N000-041-803 | - | |
| 48 | Выключатель FA7-12C-2112 12(12)A | V000-003-523 | 805.8 | |
| 49 | Подшипник шариковый 6203-2RS (40х17х12) FX | N000-018-163 | 404.65 | |
| 50 | Втулка 21.5х17х11 | N000-041-805 | - | |
| 51 | Прокладка регулировочная | N000-041-806 | 102 | |
| 52 | Сальник D42хd22х7 | N000-041-807 | 204 | |
| 53 | Кольцо стопорное D42мм | N000-026-323 | 112.2 | |
| 54 | Ротор Z9 | N000-041-808 | 5 763 | |
| 55 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 56 | Кольцо уплотнительное 34.5х1.75 | N000-041-809 | 102 | |
| 57 | Подшипник шариковый 6202-2Z (35х15х11) BY | U009-620-2R1 | 908.74 | |
| 58 | Кольцо стопорное D24 разжимное | N000-041-810 | - | |
| 59 | Шестерня ведущая Z53 | N000-041-811 | 1 060.8 | |
| 60 | Шпонка плоская 6х6х12 | N000-041-812 | 102 | |
| 61 | Вал шестерня Z19 | N000-041-813 | 867 | |
| 62 | Кольцо уплотнительное | N000-041-814 | 102 | |
| 63 | Саморез ST4.8х75 | N000-041-815 | - | |
| 64 | Диффузор | N000-041-816 | - | |
| 65 | Статор | N000-041-817 | 4 049.4 | |
| 66 | Стакан статора | N000-041-818 | 510 | |
| 67 | Гайка М4-6G.019 ГОСТ 5927-70 | N000-014-950 | - | |
| 68 | Вставка | N000-041-819 | - | |
| 69 | Щёткодержатель (пара) | N000-041-820 | 270 | |
| 70 | Щетка графитовая (пара) 6.3х16х25 | N000-041-821 | 590 | |
| 71 | Винт M4х16 | N000-041-822 | - | |
| 72 | Крышка двигателя задняя | N000-041-823 | - | |
| 73 | Кольцо уплотнительное D32 | N000-041-824 | 102 | |
| 74 | Крышка алюминиевая задняя | N000-041-825 | - | |
| 75 | Крышка щеткодержателя (пара) | N000-041-826 | 102 | |
| 76 | Шпонка призматическая 8х7х25 | N000-041-827 | 102 | |
| 77 | Шестерня ведомая Z46 | N000-041-828 | 1 927.8 | |
| 78 | Кольцо cтопорное D52 | N000-041-829 | 102 | |
| 79 | Шайба 52х42х2.5 | N000-041-830 | - | |
| 80 | Подшипник шариковый 6205-2RS (52х25х15) JT | U009-620-5RS | 689.8 | |
| 81 | Сальник D52хd35х8 каркасный | N000-041-831 | 204 | |
| 83 | Подшипник роликовый NU206EM (62X30X16) | N000-041-833 | 1 550.4 | |
| 84 | Кривошип | N000-041-834 | 2 876.4 | |
| 85 | Ручка левая | N000-041-835 | 489.6 | |
| 86 | Саморез ST4.8х25 | N000-041-836 | - | |
| 87 | Корпус левая часть | N000-041-837 | 1 254.6 | |
| 88 | Корпус средняя часть | N000-041-838 | 1 224 | |
| 89 | Пружина амортизирующая | N000-041-839 | 102 | |
| 90 | Втулка направляющая | N000-041-840 | - | |
| 91 | Штифт направляющий | N000-041-841 | - | |
| 92 | Пластина направляющая позиционирующая | N000-041-842 | 510 | |
| 93 | Корпус верхняя часть | N000-041-843 | 928.2 | |
| 94 | Светодиод | N000-041-844 | - | |
| 95 | Корпус нижняя правая часть | N000-041-845 | 295.8 | |
| 96 | Корпус правая часть | N000-041-846 | 1 213.8 | |
| 97 | Втулка кабельная | N000-041-847 | - | |
| 98 | Пластина кабеля прижимная | N000-041-848 | - | |
| 99 | Шнур сетевой 2х1.5 mm2 6 m | N000-041-566 | - | |
| 100 | Корпус левая нижняя часть | N000-041-849 | 275.4 | |
| 101 | Ручка вспомогательная | N000-041-850 | 285.6 | |
| 102 | Ручка правая | N000-041-851 | 479.4 | |
| 103 | Рычаг выключателя | N000-041-852 | 102 | |
| 104 | Втулка резиновая | N000-041-853 | - | |
| 105 | Шайба D32 | N000-041-854 | - | |
| 106 | Колпак втулки резиновой | N000-041-855 | - | |
