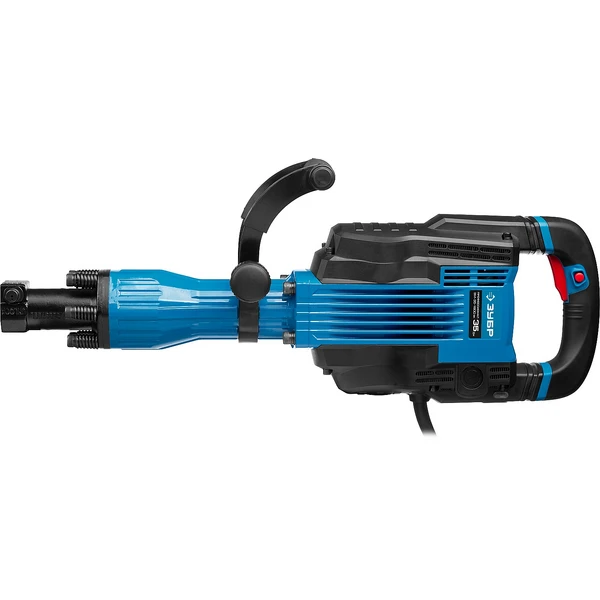

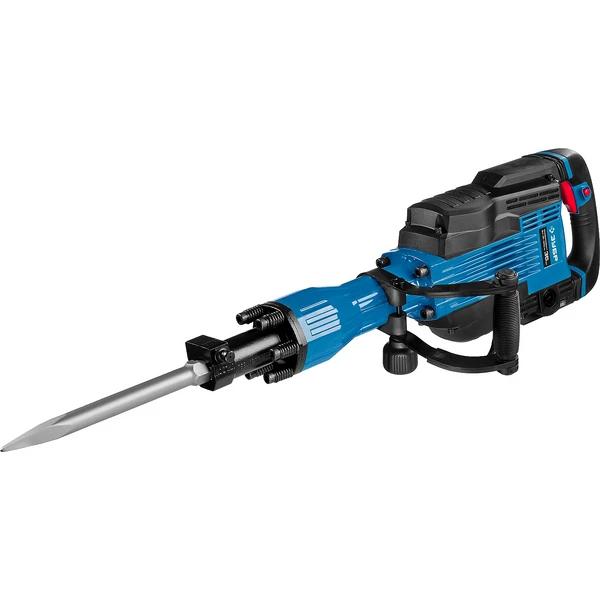

ЗУБР Бетонолом, 35 Дж, 1600 Вт, АВТ, отбойный молоток HEX-30, Профессионал (ЗМ-35-1600 ВК)
Мощный инструмент для ударного разрушения любых конструкций. Удобство эксплуатации обеспечивается благодаря относительно небольшому весу и быстрозажимному патрону, регулируемой дополнительной рукоятке, быстрому доступу к щеткам и удобному кейсу
Преимущества
- Легкий, в своем классе, отбойный молоток, обладающий высокой энергией удара

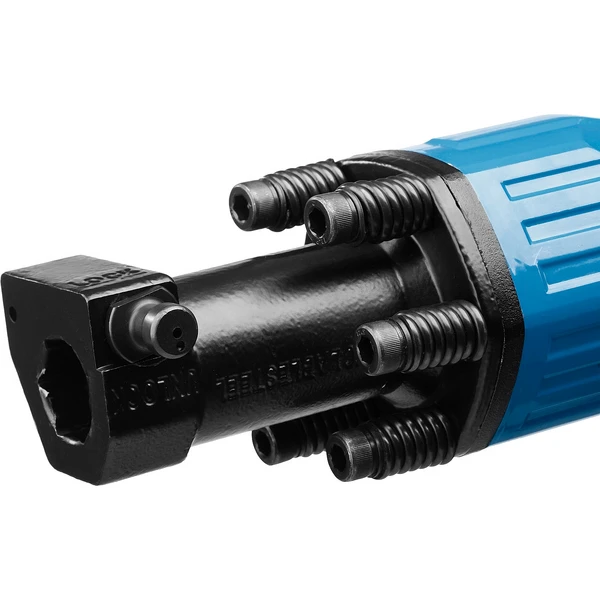

- Патрон НЕХ 30 для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Антивибрационная система значительно снижает вредное воздействие вибрации на оператора даже при длительной работе
- Сила удара генерируется механизмом без давления на инструмент, т.е. не требует усилий пользователя
- Корпус редуктора из магниевого сплава значительно снижает вес изделия и эффективно отводит тепло от наиболее нагруженных частей

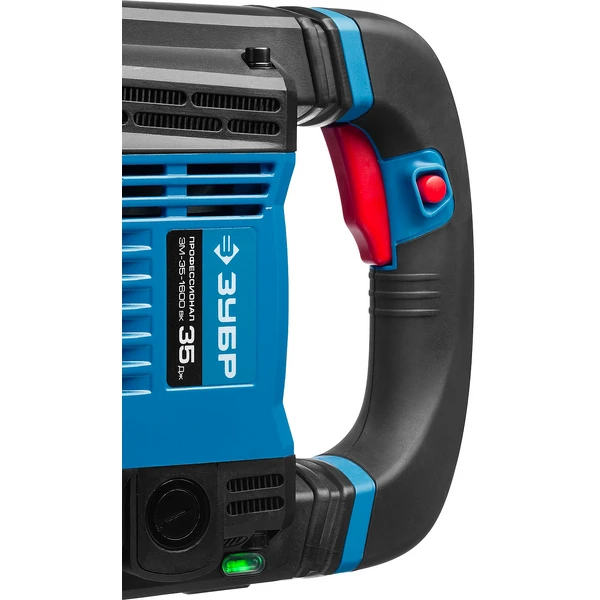

- Индикатор включения в сеть информирует о наличии напряжения на изделии
- Противоскользящее покрытие рукояток для надежного удержания
- Угольные щетки с быстрой заменой облегчают обслуживание
- Регулируемая на 360° дополнительная D-образная рукоятка обеспечивает удобный и надежный хват в любом положении изделия

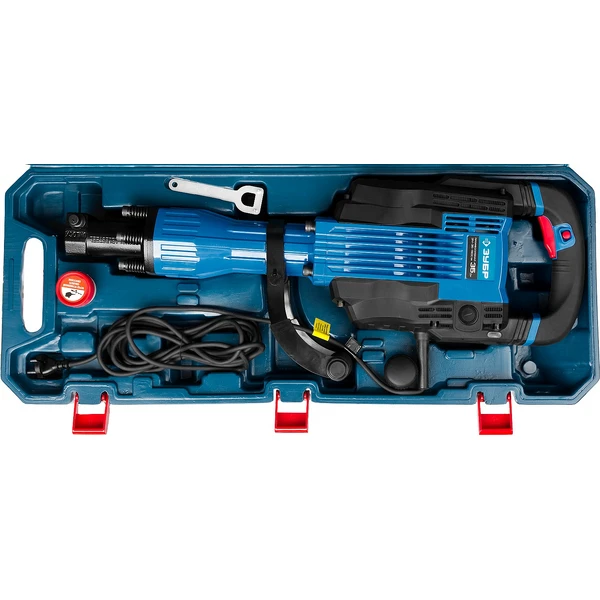

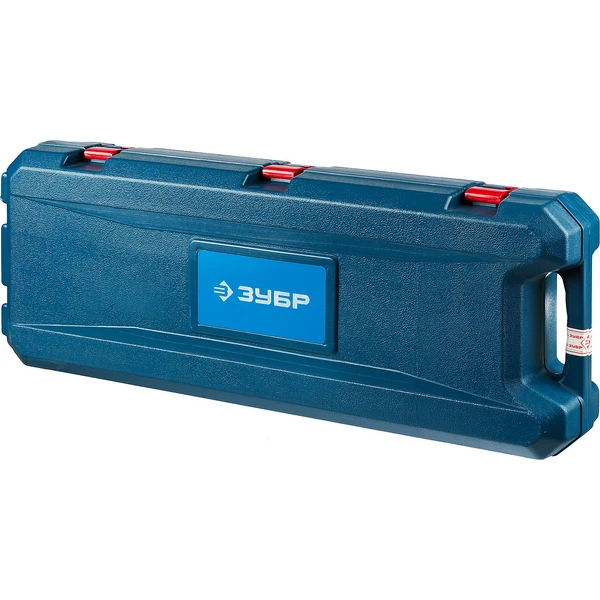

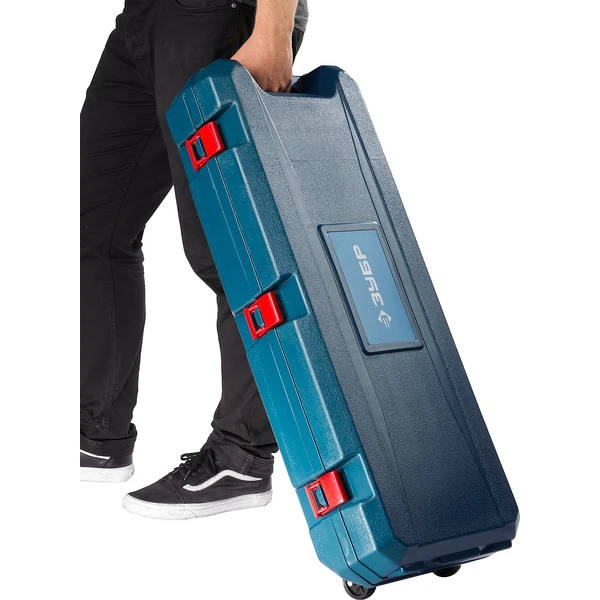

- Удобный кейс в комплекте для удобства хранения и транспортирования изделия и сменного инструмента
- Сетевой кабель длиной 5 метров в резиновой изоляции
Использование
Для разрушения конструкций из бетона, железобетона, кирпича и камня, дробления асфальтовых, бетонных и плиточных покрытий, разрыхления твердого, скального, промерзшего грунта, а также для уплотнения и трамбовки грунта, раскалывания льда, дров, забивания цилиндрических стержней и других строительных работ
| Частота ударов, уд/мин | 1300 |
| Реверс | нет |
| Подсветка | нет |
| Габариты, см | 88x16x35 |
| Масса изделия, кг | 17 |
| Масса в упаковке, кг | 22 |
| Гарантия | 60 |
| Быстрая замена щеток | есть |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 230/50 |
| Мощность, Вт | 1600 |
| Длина кабеля, м | 5 |
| Кейс | есть |
| Режимы работы | удар |
| Металлический корпус редуктора | есть |
| Ограничитель глубины сверления | нет |
| Патрон | HEX 30 |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 35 |
| Количество режимов работы | 1 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | есть |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | нет |
| Индикатор включения в сеть | есть |
| Индикатор износа щеток | нет |
| Фиксация выключателя | есть |
| Тип упаковки | бокс пластиковый |

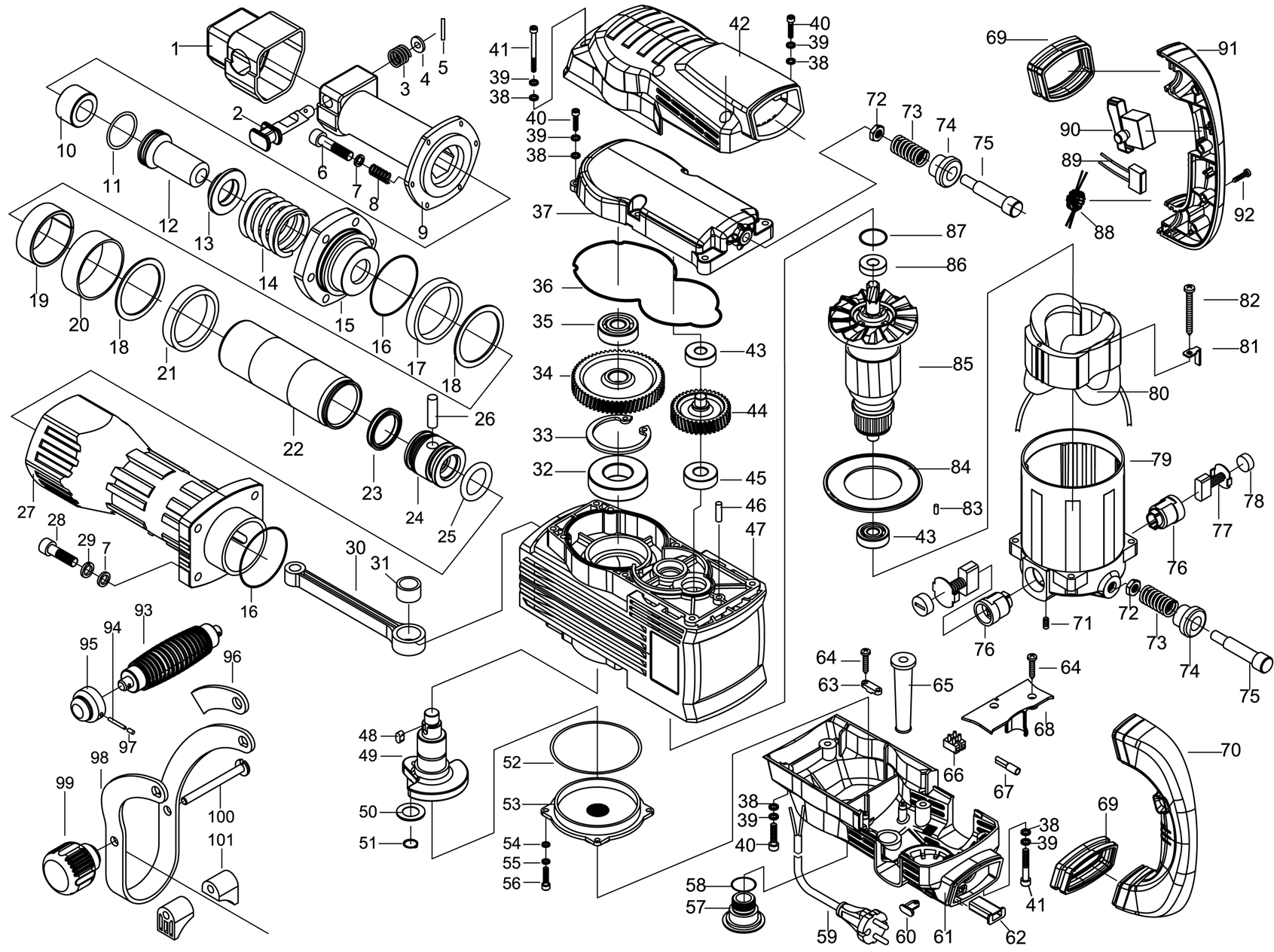

Схема сборки и запчасти ЗУБР Бетонолом, 35 Дж, 1600 Вт, АВТ, отбойный молоток HEX-30, Профессионал (ЗМ-35-1600 ВК)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Штифт 82x25x17,8 мм | N000-016-211 | 944.41 | |
| 3 | Пружина D17.5xh16 | N000-016-213 | 137.37 | |
| 4 | Шайба | N000-016-212 | 100.67 | |
| 5 | Штифт D4x8 | N000-016-214 | 100 | |
| 6 | Винт M10x65 | N000-016-215 | 101.03 | |
| 7 | Шайба плоская d10 | N000-016-216 | 100 | |
| 8 | Пружина D19xh41.5 | N000-006-249 | 104 | |
| 9 | Патрон с втулкой в сборе | N000-006-250 | 3 532 | |
| 10 | Проставка | N000-006-251 | 326.73 | |
| 11 | Кольцо уплотнительное D40x3.5мм | N000-006-252 | 101.03 | |
| 12 | Боек | N000-006-253 | 907.68 | |
| 13 | Крепеж пружины | N000-006-254 | 220.77 | |
| 14 | Пружина D38.6xh36 | N000-006-255 | 240.31 | |
| 15 | Кожух патрона | N000-006-256 | 1 925.11 | |
| 16 | Кольцо уплотнительное D69x2мм | N000-006-257 | 100 | |
| 17 | Кольцо амортизационное | N000-006-258 | 247.26 | |
| 18 | Шайба | N000-006-259 | 100 | |
| 19 | Кольцо | N000-006-260 | 875.47 | |
| 20 | Втулка резиновая | N000-006-261 | 105.98 | |
| 21 | Кожух цилиндра | N000-006-262 | 298.26 | |
| 22 | Ударник | N000-006-263 | 3 891.03 | |
| 23 | Кольцо уплотнительное D46x5.3мм | N000-006-266 | 140.85 | |
| 24 | Поршень | N000-006-265 | 740.02 | |
| 25 | Сальник D45x6мм | N000-006-264 | 141.29 | |
| 26 | Палец поршневой D12х43 | N000-006-267 | 100 | |
| 27 | Цилиндр | N000-006-268 | 5 201.33 | |
| 28 | Винт M10x45 | N000-006-269 | 100 | |
| 29 | Шайба Гровера D10 | N000-006-270 | 101.03 | |
| 30 | Шатун | N000-006-271 | 997.04 | |
| 31 | Подшипник игольчатый NK1716 (25х17х16) ST | N000-006-272 | 635.33 | |
| 32 | Подшипник шариковый 6206-2RS (62х30х16) LFB | N000-006-273 | 815.61 | |
| 33 | Шайба фиксирующая D30 | N000-006-274 | 100 | |
| 34 | Шестерня ведомая | N000-006-275 | 1 384.24 | |
| 35 | Подшипник шариковый 6302-2RS (42x15x13) SYBS | N000-006-276 | 592.4 | |
| 36 | Прокладка корпуса редуктора резиновая | N000-006-277 | 100 | |
| 37 | Крышка редуктора | N000-006-278 | 1 690.68 | |
| 38 | Шайба D6 | N000-006-279 | 100 | |
| 39 | Шайба Гровера D6 | N000-006-280 | 101.03 | |
| 40 | Винт M6x25 | N000-006-281 | - | |
| 41 | Винт M6x45 | N000-006-282 | - | |
| 42 | Крышка верхняя | N000-006-283 | 692.33 | |
| 43 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 44 | Шестерня промежуточная | N000-006-285 | 1 042.03 | |
| 45 | Подшипник шариковый 6001-2RS (28х12х8) LFB | N000-006-286 | 274.72 | |
| 46 | Штифт D6х12 | N000-006-287 | 100 | |
| 47 | Корпус редуктора | N000-006-288 | 7 417.85 | |
| 47 | Корпус редуктора | N000-006-288-2 | 7 373.69 | |
| 48 | Шпонка 6x12 | N000-006-289 | 100 | |
| 49 | Вал коленчатый | N000-006-290 | 1 281.67 | |
| 50 | Шайба | N000-006-291 | 113.02 | |
| 51 | Шайба фиксирующая D17 | N000-006-292 | 100 | |
| 52 | Кольцо уплотнительное D95x2.5мм | N000-006-293 | 179.46 | |
| 53 | Окно сервисное | N000-006-294 | 199.41 | |
| 54 | Шайба D5 | N000-006-295 | 101.03 | |
| 55 | Шайба Гровера D5 | N000-006-296 | 101.03 | |
| 56 | Винт M5x20 | N000-006-297 | - | |
| 57 | Крышка смазочного окна | N000-006-298 | 199.41 | |
| 58 | Кольцо уплотнительное D27x2мм | N000-006-299 | 139.59 | |
| 59 | Шнур | V000-000-539 | 500 | |
| 60 | Крышка лампы | N000-006-300 | 100 | |
| 61 | Крышка нижняя | N000-006-301 | 823.03 | |
| 62 | Элемент амортизирующий | N000-006-302 | 100 | |
| 63 | Фиксатор шнура | N000-006-303 | - | |
| 64 | Саморез ST4x16 | N000-006-304 | - | |
| 65 | Воротник шнура | N000-006-305 | 109.51 | |
| 66 | Клеммник | N000-006-306 | - | |
| 67 | Лампа неоновая | N000-006-307 | - | |
| 68 | Крышка кабельного ввода | N000-006-308 | - | |
| 69 | АВТ кожух (пара) | N000-006-330 | 212.17 | |
| 70 | Рукоятка левая часть | N000-006-310 | 508.64 | |
| 71 | Винт M5x10 | N000-006-311 | - | |
| 72 | Гайка M12 | N000-006-312 | - | |
| 73 | АВТ пружина | N000-006-313 | 100 | |
| 74 | АВТ шайба | N000-006-314 | 243.73 | |
| 75 | АВТ болт | N000-006-315 | - | |
| 76 | Щеткодержатель | N000-006-316 | 370.89 | |
| 77 | Щетка графитовая (пара) 6х16х17 | N000-006-317 | 476.87 | |
| 78 | Крышка щеткодержателя D19.5x8.5 | N000-006-318 | 104 | |
| 79 | Корпус двигателя | N000-006-319 | 833.61 | |
| 80 | Статор | N000-006-320 | 4 642.4 | |
| 81 | Фиксатор статора | N000-006-321 | 100 | |
| 82 | Саморез ST4.8x60 | N000-006-322 | - | |
| 83 | Проставка резиновая | N000-006-323 | 100 | |
| 84 | Направляющая поддува | N000-006-324 | 100 | |
| 85 | Ротор КДС | N000-006-325 | 5 810.12 | |
| 86 | Подшипник шариковый 6202 открытый (35х15х11) CCEB | N000-006-326 | 360.29 | |
| 87 | Кольцо уплотнительное D38X1.75 | N000-006-327 | - | |
| 88 | Дроссель | N000-006-328 | - | |
| 89 | Конденсатор | N000-006-329 | - | |
| 90 | Выключатель FA2-6/2B 10(10)A ~250V 5E4 | V000-003-221 | 614 | |
| 91 | Рукоятка правая часть | N000-016-221 | 522.78 | |
| 91.C | Рукоятка в сборе (левая и правая часть EV70.91) | N000-016-221-C | 878 | |
| 92 | Саморез ST4x20 | N000-016-222 | - | |
| 93 | Рукоять вспомогательная | N000-016-223 | 455.68 | |
| 93.C | Ручка вспомогательная в сборе (EV 93-101) | N000-028-212 | 1 690 | |
| 94 | Штифт D3х22 | N000-016-224 | 100 | |
| 95 | Крепеж резиновый | N000-016-225 | 100 | |
| 96 | Накладка резиновая | N000-016-226 | 100 | |
| 97 | Заглушка резиновая D5х6 | N000-016-227 | 100 | |
| 98 | Хомут | N000-016-228 | 847.76 | |
| 99 | Маховичок | N000-016-229 | 197.8 | |
| 100 | Болт стягивающий | N000-016-230 | 132.47 | |
| 101 | Элемент упругий | N000-016-231 | 100 | |
