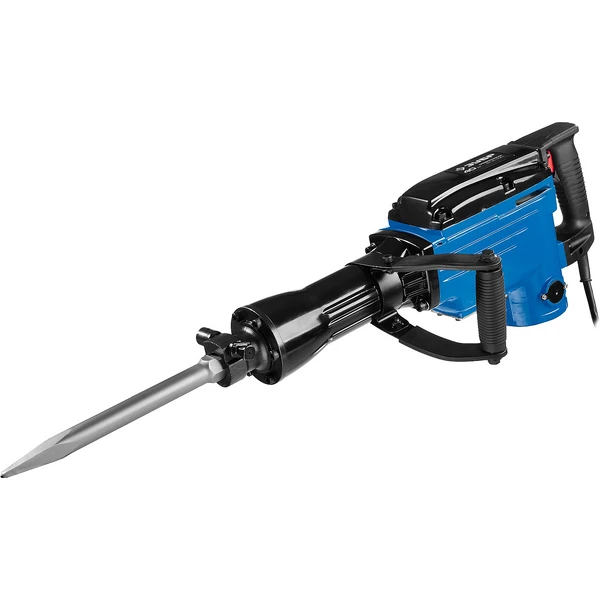

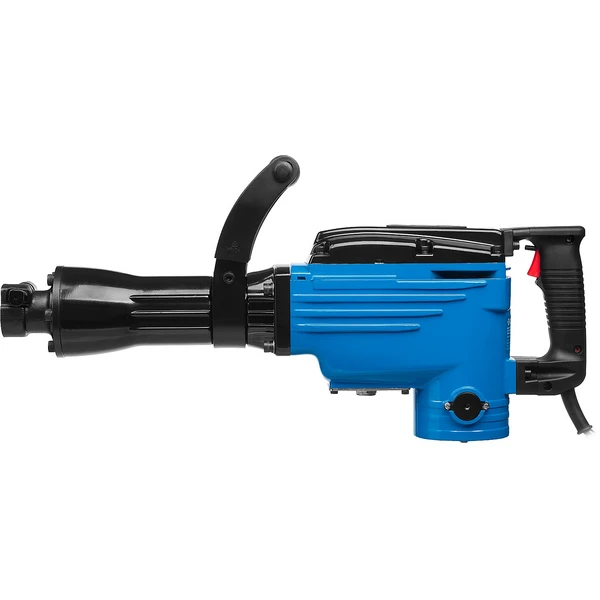

ЗУБР Бетонолом, 40 Дж, 1700 Вт, отбойный молоток HEX-30, Профессионал (ЗМ-40-1700 К)
Мощнейший инструмент для ударного разрушения любых конструкций. Значительная энергия удара 40 Дж подкреплена соответствующей конструкцией: вертикальная компоновка двигателя, металлический корпус, патрон НЕХ 30
Преимущества
- Отбойный молоток с огромной силой удара при относительно небольшом весе. Обладает мощностью, достаточной для разрушения практически любых конструкций
- Патрон НЕХ 30 для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Сила удара генерируется механизмом без давления на инструмент, т.е. не требует усилий пользователя
- Удобный выключатель с патентованной системой блокирования непроизвольного включения для Вашей безопасности
- Надежная конструкция, а также качественные материалы способствуют длительному сроку службы
- Отключающиеся угольные щетки предотвращают повреждение коллектора ротора
- Противоскользящее покрытие рукоятки для надежного удержания

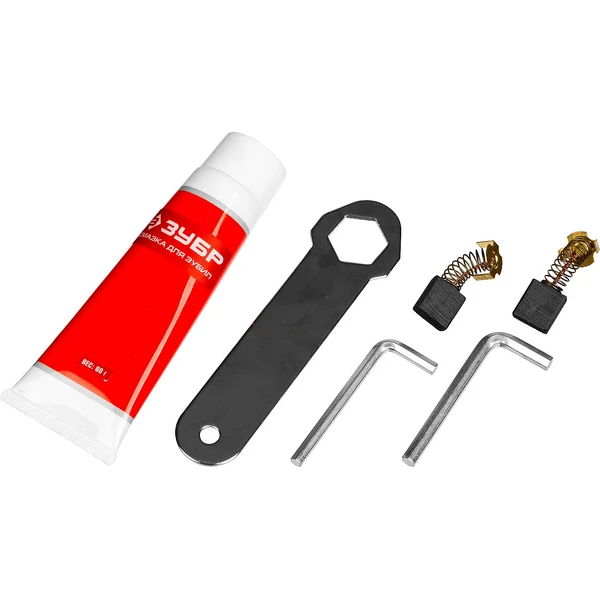

- Быстрый доступ к щеткам для замены
- Регулируемая на 360° дополнительная D-образная рукоятка обеспечивает удобный и надежный хват в любом положении изделия

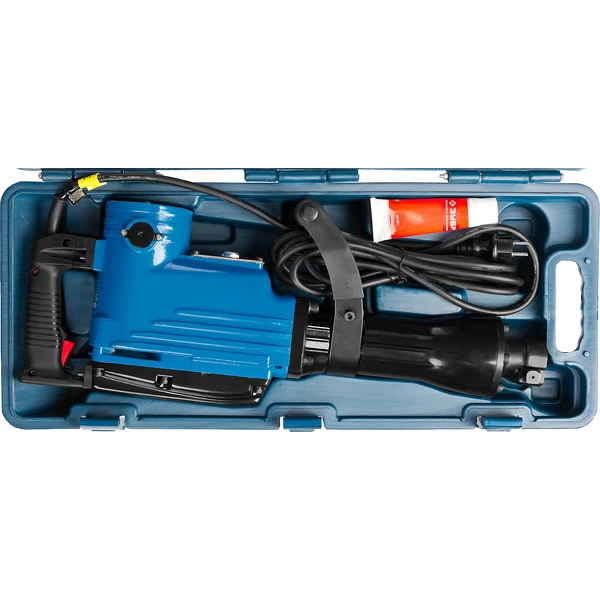

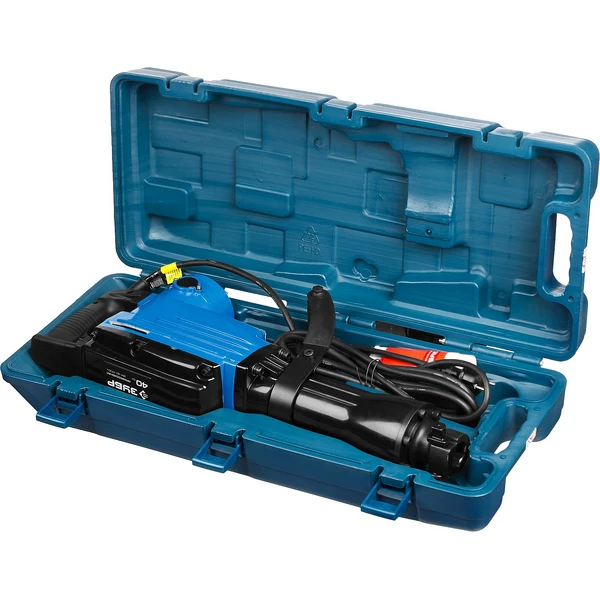

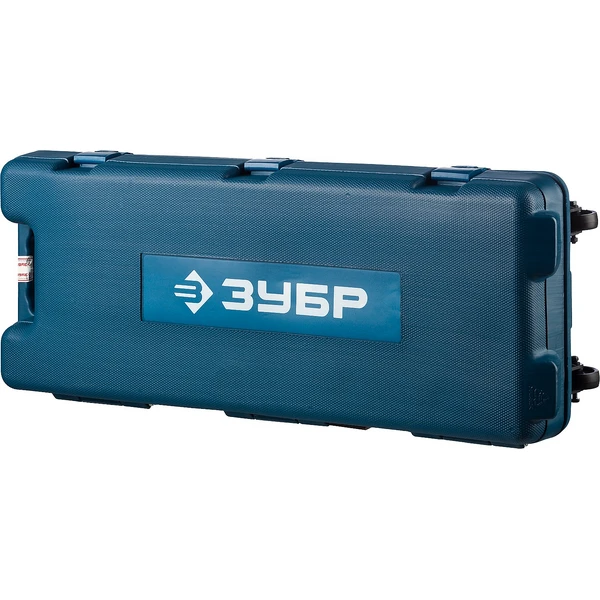

- Удобный кейс в комплекте для удобства хранения и транспортирования изделия и сменного инструмента
- Сетевой кабель длиной 5 метров в резиновой изоляции
Использование
Для разрушения конструкций из бетона, железобетона, кирпича и камня, дробления асфальтовых, бетонных и плиточных покрытий, разрыхления твердого, скального, промерзшего грунта, а также для уплотнения и трамбовки грунта, раскалывания льда, дров, забивания цилиндрических стержней и других строительных работ
| Частота ударов, уд/мин | 1400 |
| Реверс | нет |
| Подсветка | нет |
| Габариты, см | 74.5x16x31 |
| Масса изделия, кг | 17 |
| Масса в упаковке, кг | 20 |
| Гарантия | 60 |
| Быстрая замена щеток | есть |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 230/50 |
| Мощность, Вт | 1700 |
| Длина кабеля, м | 5 |
| Кейс | есть |
| Режимы работы | удар |
| Металлический корпус редуктора | есть |
| Ограничитель глубины сверления | нет |
| Патрон | HEX 30 |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 40 |
| Количество режимов работы | 1 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | нет |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | нет |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Фиксация выключателя | нет |
| Тип упаковки | бокс пластиковый |

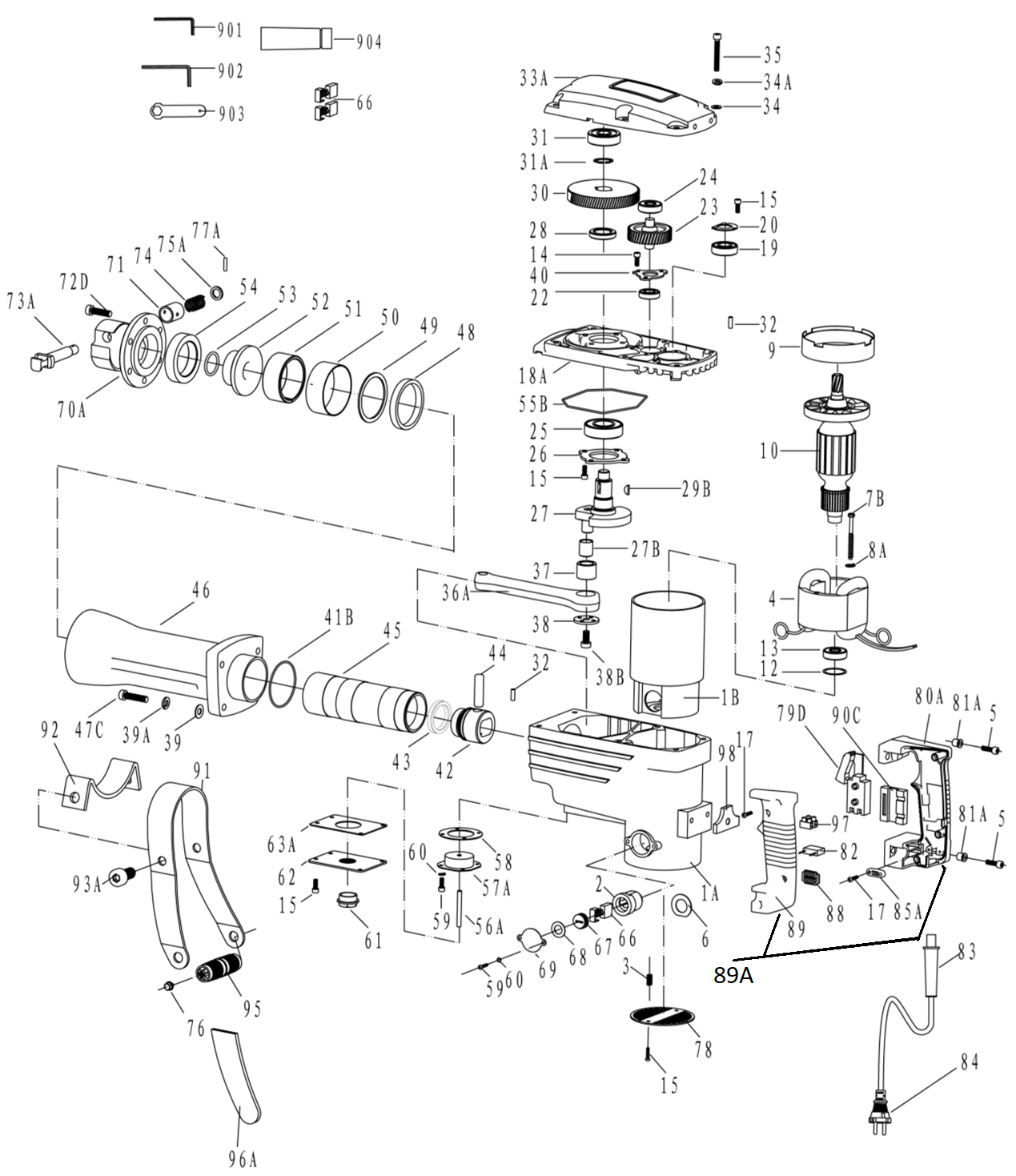

Схема сборки и запчасти ЗУБР Бетонолом, 40 Дж, 1700 Вт, отбойный молоток HEX-30, Профессионал (ЗМ-40-1700 К)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1A | Корпус редуктора | N000-008-142 | 7 161.76 | |
| 1B | Стакан статора | N000-008-143 | 659.36 | |
| 2 | Щеткодержатель (пара) | N000-006-424 | 506.04 | |
| 3 | Винт M5х8 H2.5 установочный | UM01-003-002 | - | |
| 4 | Статор КД (V.2) | N000-008-144-2 | 3 636 | |
| 4 | Статор КД (V.1) | N000-008-144 | 4 644.98 | |
| 5 | Винт M6x20 Hex | UM01-000-084 | 102 | |
| 6 | Шайба-изолятор | N000-006-525 | 101.03 | |
| 7B | Саморез 4x72 PH2 #F | UM02-000-048 | - | |
| 8A | Шайба D5 #F | UM04-000-003 | 101.03 | |
| 9 | Защита статора | N000-006-430 | 202.06 | |
| 10 | Ротор (V.2) | N000-006-335-2 | 6 681.04 | |
| 10 | Ротор | N000-006-335 | 9 307.63 | |
| 12 | Шайба пружинная | N000-006-530 | 100 | |
| 15 | Винт M5x17 H4 (цилиндр) #F | UM01-000-100 | 102 | |
| 17 | Саморез 4x20 | UM02-000-065 | 101.03 | |
| 18A | Корпус редуктора | N000-006-341 | 2 262.44 | |
| 19 | Винт M5x10 PH2 (потай) | UM01-000-183 | - | |
| 20 | Фиксатор подшипника | N000-006-440 | 129.16 | |
| 22 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 23 | Шестерня D59.1x41 Z43 | N000-006-442 | 1 632.15 | |
| 24 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 25 | Подшипник шариковый 6205-2RS (52х25х15) JT | U009-620-5RS | 676.27 | |
| 26 | Фиксатор подшипника | N000-006-445 | - | |
| 27 | Кривошип | N000-006-446 | 2 287.16 | |
| 28 | Втулка дистанционная D36d22H7 | N000-006-448 | 100 | |
| 29B | Шпонка сегментная 16х6,5х4 | N000-006-449 | - | |
| 30 | Шестерня | N000-006-450 | 2 009 | |
| 31 | Подшипник шариковый 6302-2RS (42x15x13) ZYTL | U009-630-2RS | 525.44 | |
| 31A | Кольцо разжимное D21 | UM06-001-022 | 101.03 | |
| 32 | Штифт D5х14 | N000-006-453 | - | |
| 33A | Крышка редуктора | N000-006-357 | 2 361.14 | |
| 34 | Шайба D6 | UM04-000-004 | 101.03 | |
| 34A | Шайба-гровер D6 | UM04-001-004 | 101.03 | |
| 35 | Винт M6x46 H5 | UM01-000-124 | - | |
| 36A | Шатун | N000-006-458 | 1 648.41 | |
| 37 | Подшипник игольчатый NК18/20 (26x18x20) JH | N000-006-459 | 1 430.58 | |
| 38 | Шайба плоская d8D34h3 | N000-006-460 | - | |
| 38B | Винт M8х1.0х43 H6 (цилиндр) | N000-006-461 | - | |
| 39 | Шайба D8 | UM04-000-005 | 101.03 | |
| 39A | Шайба-гровер D8 | UM04-001-005 | 101.03 | |
| 40 | Фиксатор подшипника | N000-006-464 | - | |
| 41B | Кольцо уплотнительное D58хd53хh2.5 | N000-006-466 | 196 | |
| 42 | Поршень | N000-006-369 | 827.37 | |
| 43 | Лабиринтное уплотнение D32x7 мм | N000-006-370 | 857.05 | |
| 44 | Палец поршневой D12х43.5 | N000-006-470 | 326.73 | |
| 45 | Боёк | N000-006-471 | 5 331.58 | |
| 46 | Корпус ствола | N000-006-373 | 5 684 | |
| 47C | Винт M8x48 Н6 (цилиндр) #F | UM01-000-074 | 100 | |
| 48 | Шайба демпферная D68d59h9.5мм | N000-006-474 | 1 750 | |
| 49 | Шайба плоская d57.4xD68.16xh1.5 | N000-006-475 | 154.54 | |
| 50 | Втулка резиновая D68xd65х27.5 | N000-006-477 | 275.15 | |
| 51 | Втулка разрезная с внутренним конусом d54(55,5)D65h28 | N000-006-478 | 1 868.53 | |
| 52 | Фиксатор ударника | N000-006-379 | 628.45 | |
| 53 | Кольцо уплотнительное 23х33х50 | N000-006-380 | 319.38 | |
| 54 | Кольцо демпферное D67хd48.2хh14 | N000-006-381 | 1 818.56 | |
| 55B | Прокладка | N000-006-382 | 194.28 | |
| 57A | Стакан с войлочной лентой | N000-006-384 | - | |
| 58 | Прокладка | N000-006-385 | - | |
| 59 | Винт M4x14 РН2 | UM01-000-018 | 101.03 | |
| 60 | Шайба D4 | UM04-000-002 | 101.03 | |
| 61 | Окошко контроля уровня масла | N000-006-388 | 317.91 | |
| 62 | Крышка | N000-006-389 | 12 729.9 | |
| 63A | Прокладка паронитовая | N000-006-390 | - | |
| 66 | Щетка графитовая (пара) 6.5х17х18 | N000-006-391 | 1 189.35 | |
| 67 | Крышка щеткодержателя | N000-006-522 | 141.29 | |
| 68 | Уплотнение | N000-006-393 | 102.67 | |
| 69 | Заглушка | N000-006-394 | - | |
| 70A | Патрон отбойного молотка НЕХ30 | N000-006-395-2 | 2 789.23 | |
| 71 | Втулка фиксатора D23xd18,5(14mm)x28mm | N000-006-396 | 154.54 | |
| 72D | Винт M8x38 H6 (цилиндр) #F | UM01-000-055 | 101.03 | |
| 73A | Фиксатор бура | N000-006-398 | 996.96 | |
| 74 | Пружина D17.5хd14.5хL20 | U501-170-004 | 241.01 | |
| 75A | Шайба D18xd12.3хh2 | U501-170-003 | 100 | |
| 76 | Болт M8 специальный | N000-006-499 | 100 | |
| 77A | Штифт D4x18 | U501-170-094 | 100 | |
| 78 | Крышка корпуса статора | N000-006-403 | - | |
| 79D | Выключатель 41-16591 5E4 8(8)A 250V | V000-000-541 | 1 010.29 | |
| 80A | Ручка правая часть | N000-006-404 | 936.06 | |
| 81A | Втулка винта | N000-006-405 | 202.06 | |
| 82 | Конденсатор 0,33мкф | U353-115-041 | 101.03 | |
| 83 | Воротник шнура | N000-006-614 | 3 435.05 | |
| 84 | Шнур сетевой Rubber 2x1,5mm2 5m | N000-006-615 | 800 | |
| 85A | Прижим шнура | N000-006-612 | 3 435.05 | |
| 88 | Катушка индукторная #Fu | U352-110-057 | 101.03 | |
| 89 | Ручка левая часть | N000-006-409 | 697.62 | |
| 89A | Рукоятка в сборе (левая и правая часть EV80.89) | N000-006-404-C | 5 463.5 | |
| 90C | Кожух выключателя | N000-006-410 | 505.15 | |
| 91 | Хомут | N000-006-505 | - | |
| 95 | Рукоятка | N000-006-510 | - | |
| 96A | Накладка | N000-006-511 | - | |
| 97 | Клеммник | U103-600-040 | 101.03 | |
| 98 | Проставка пластиковая | N000-006-417 | - | |
| 99 | Винт M10х114 специальный | N000-006-507 | 101.03 | |
| 100 | Упор | N000-006-506 | 101.03 | |
| 101 | Барашек | N000-006-508 | 101.03 | |
| 102 | Гайка М10 удлиненная | N000-006-509 | 101.03 | |
| 103 | Прокладка D30d23h2,5 | N000-008-145 | 100 | |
