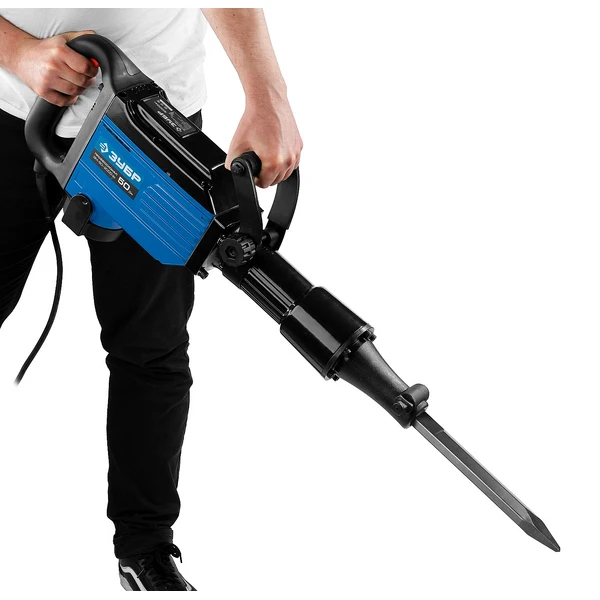

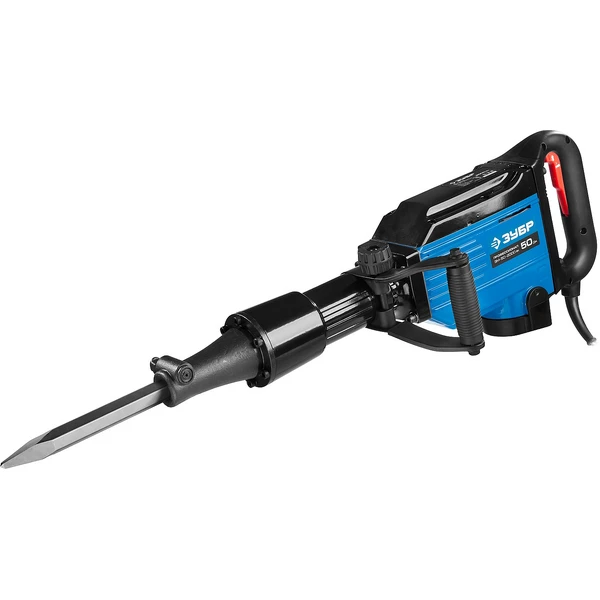

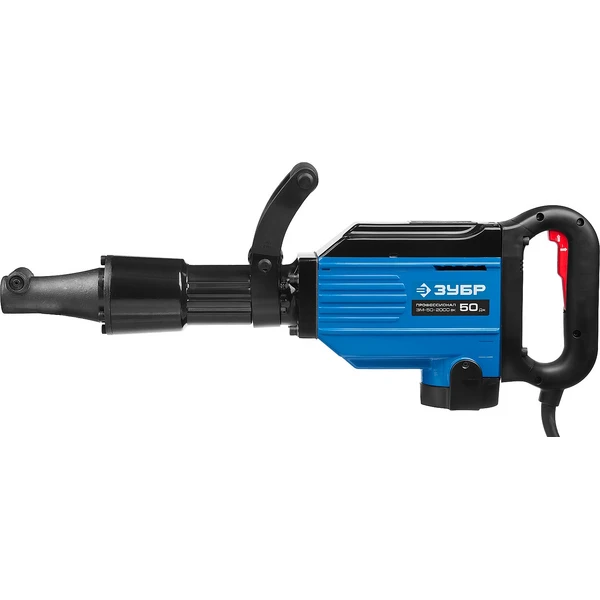

ЗУБР Бетонолом, 50 Дж, 2000 Вт, АВТ, отбойный молоток HEX-28, Профессионал (ЗМ-50-2000 ВК)
Инструмент, рассчитанный на интенсивную эксплуатацию. Благодаря силе удара в 50 Дж способен справиться с любой конструкцией. Повышенная надежность, защита оператора с помощью антивибрационной системы, патрон НЕХ 28 под распространенный расходный инструмент
Преимущества
- Профессиональный отбойный молоток, рассчитанный на интенсивную нагрузку. Обладает мощностью, достаточной для разрушения любых конструкций

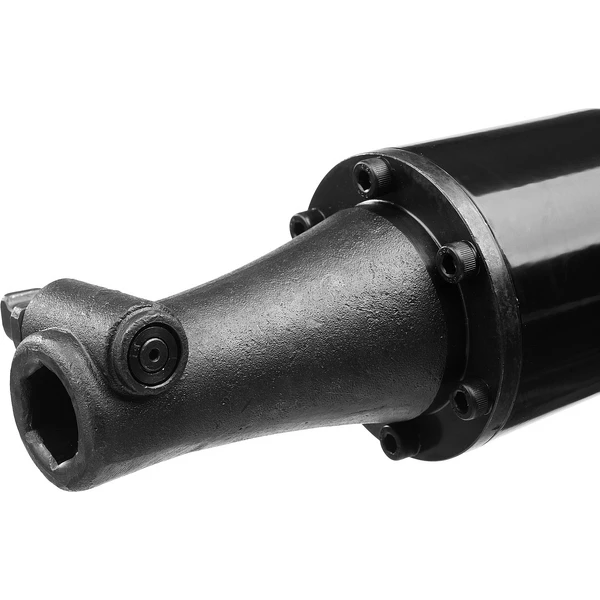

- Патрон НЕХ 28 для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Антивибрационная система значительно снижает вредное воздействие вибрации на оператора при длительной работе
- Сила удара генерируется механизмом без давления на инструмент, т.е. не требует усилий пользователя

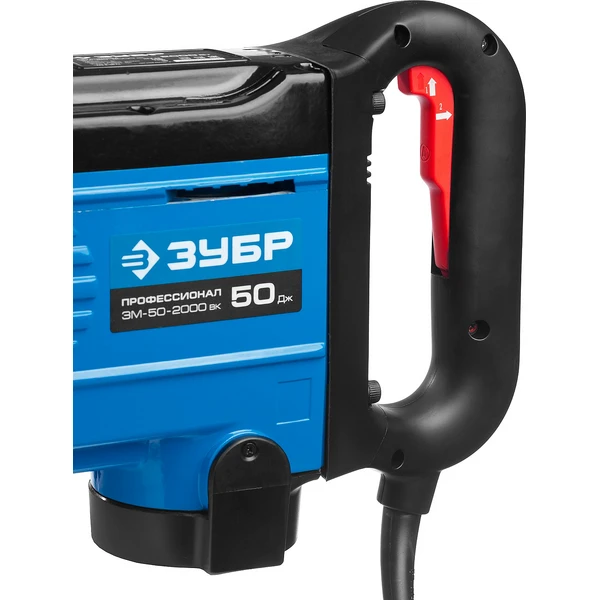

- Удобный выключатель с системой блокирования непроизвольного включения для Вашей безопасности
- Отключающиеся угольные щетки предотвращают повреждение коллектора ротора
- Противоскользящее покрытие рукоятки для надежного удержания
- Быстрый доступ к щеткам для замены
- Регулируемая на 360° дополнительная D-образная рукоятка обеспечивает удобный и надежный хват в любом положении изделия

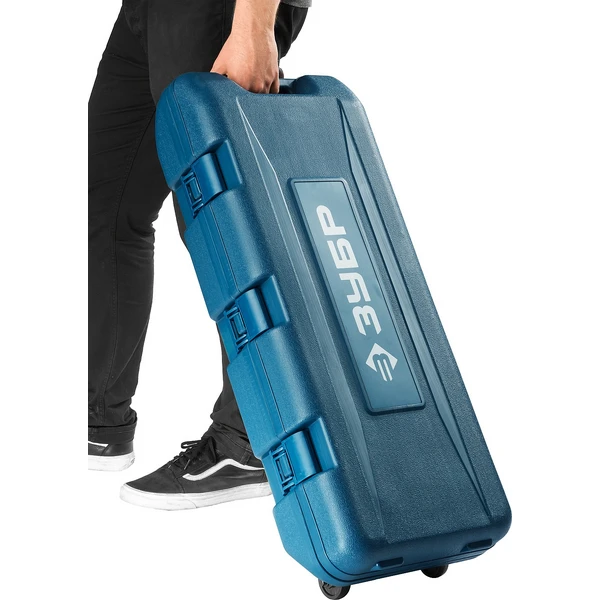

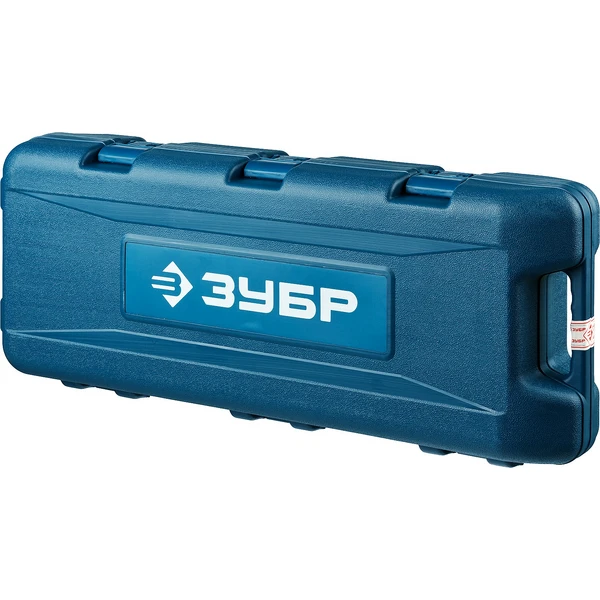

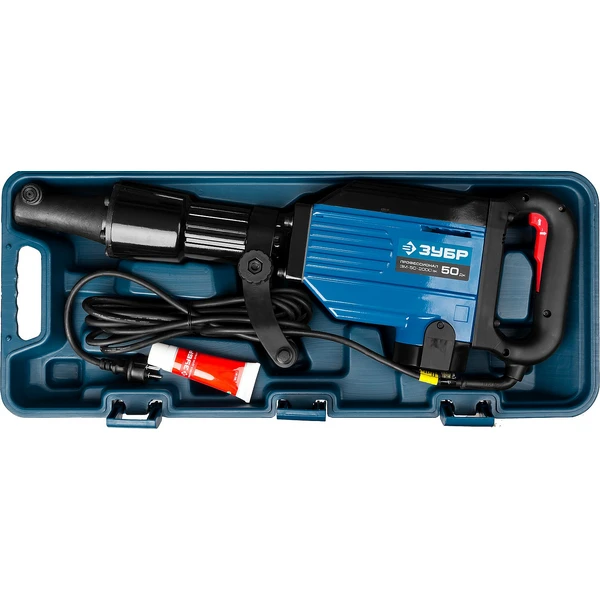

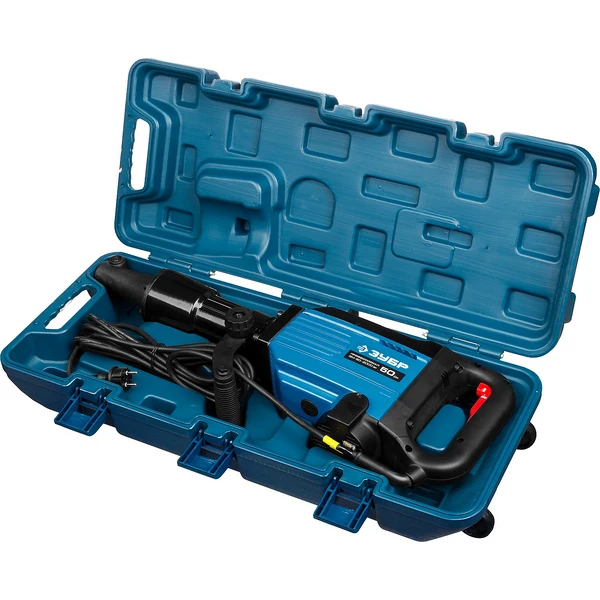

- Удобный кейс в комплекте для удобства хранения и транспортирования изделия и сменного инструмента
- Сетевой кабель длиной 5 метров в резиновой изоляции
Использование
Для разрушения конструкций из бетона, железобетона, кирпича и камня, долбления уплотненного грунта, асфальтовых, бетонных и плиточных покрытий и других строительных работ
| Частота ударов, уд/мин | 1400 |
| Реверс | нет |
| Подсветка | нет |
| Габариты, см | 85x19x36 |
| Масса изделия, кг | 20 |
| Масса в упаковке, кг | 24 |
| Гарантия | 60 |
| Быстрая замена щеток | есть |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 230/50 |
| Мощность, Вт | 2000 |
| Длина кабеля, м | 5 |
| Кейс | есть |
| Режимы работы | удар |
| Металлический корпус редуктора | есть |
| Ограничитель глубины сверления | нет |
| Патрон | HEX 28 |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 50 |
| Количество режимов работы | 1 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | есть |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | нет |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Фиксация выключателя | нет |
| Тип упаковки | бокс пластиковый |

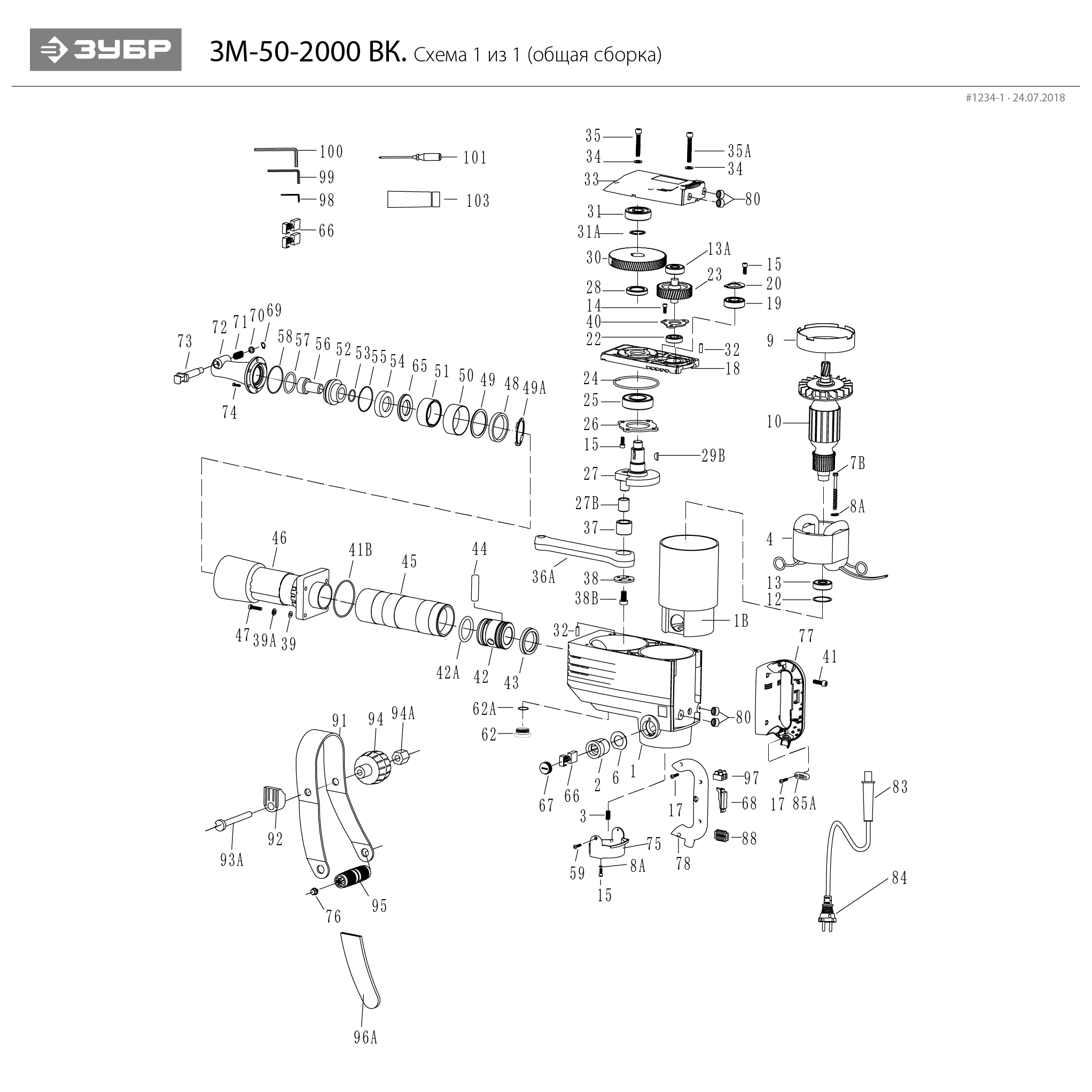

Схема сборки и запчасти ЗУБР Бетонолом, 50 Дж, 2000 Вт, АВТ, отбойный молоток HEX-28, Профессионал (ЗМ-50-2000 ВК)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Основание | N000-006-422 | 9 002.84 | |
| 1B | Стакан статора | N000-006-423 | 2 612.14 | |
| 2 | Щеткодержатель (пара) | N000-006-424 | 506.04 | |
| 3 | Винт M5х8 H2.5 установочный | UM01-003-002 | - | |
| 4 | Статор КД | N000-006-426 | 6 335.18 | |
| 6 | Шайба-изолятор | N000-006-525 | 103.05 | |
| 7B | Саморез 4x72 PH2 #F | UM02-000-048 | - | |
| 8A | Шайба D5 #F | UM04-000-003 | 103.05 | |
| 9 | Защита статора | N000-006-430 | 206.1 | |
| 10 | Ротор | N000-006-431 | 10 763.84 | |
| 12 | Шайба пружинная | N000-006-530 | 102 | |
| 13A | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 15 | Винт M5х15 H4 | UM01-000-160 | 103.05 | |
| 17 | Саморез 4x20 | UM02-000-065 | 103.05 | |
| 18 | Корпус редуктора | N000-006-438 | 3 032.86 | |
| 19 | Подшипник шариковый 6203-2Z (40х17х12) BY | U009-620-3RS | 370.76 | |
| 19 | Винт M5x10 PH2 (потай) | UM01-000-183 | - | |
| 20 | Фиксатор подшипника | N000-006-440 | 131.74 | |
| 22 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 309.15 | |
| 23 | Шестерня D59.1x41 Z43 | N000-006-442 | 1 664.79 | |
| 25 | Подшипник шариковый 6205-2RS (52х25х15) JT | U009-620-5RS | 689.8 | |
| 26 | Фиксатор подшипника | N000-006-445 | - | |
| 27 | Кривошип | N000-006-446 | 2 332.9 | |
| 28 | Втулка дистанционная D36d22H7 | N000-006-448 | 102 | |
| 29B | Шпонка сегментная 16х6,5х4 | N000-006-449 | - | |
| 30 | Шестерня | N000-006-450 | 2 049.18 | |
| 31 | Подшипник шариковый 6302-2RS (42x15x13) ZYTL | U009-630-2RS | 535.95 | |
| 31A | Кольцо разжимное D21 | UM06-001-022 | 103.05 | |
| 32 | Штифт D5х14 | N000-006-453 | - | |
| 33 | Крышка редуктора | N000-006-454 | 2 084.88 | |
| 34 | Шайба D6 | UM04-000-004 | 103.05 | |
| 35 | Винт M6x56 H5 | UM01-000-180 | - | |
| 35A | Винт M6х59 Н5 (цилиндр) | UM01-000-201 | - | |
| 36A | Шатун | N000-006-458 | 1 681.38 | |
| 37 | Подшипник игольчатый NК18/20 (26x18x20) JH | N000-006-459 | 1 459.19 | |
| 38 | Шайба плоская d8D34h3 | N000-006-460 | - | |
| 38B | Винт M8х1.0х43 H6 (цилиндр) | N000-006-461 | - | |
| 39 | Шайба D8 | UM04-000-005 | 103.05 | |
| 39A | Шайба-гровер D8 | UM04-001-005 | 103.05 | |
| 40 | Фиксатор подшипника | N000-006-464 | - | |
| 41 | Винт M8x43 специальный | N000-006-465 | - | |
| 41B | Кольцо уплотнительное D58хd53хh2.5 | N000-006-466 | 199.92 | |
| 42 | Поршень D45хL55Al | N000-006-467 | 987.81 | |
| 42A | Кольцо уплотнительное d35xd5,5 мм | N000-006-468 | 605.52 | |
| 43 | Лабиринтное уплотнение D35x7 мм | N000-006-469 | 1 098.89 | |
| 44 | Палец поршневой D12х43.5 | N000-006-470 | 333.26 | |
| 45 | Боёк | N000-006-471 | 5 438.21 | |
| 46 | Корпус ствола | N000-006-472 | 6 854.64 | |
| 47 | Винт M8x48 Н6 (цилиндр) #F | UM01-000-074 | 102 | |
| 48 | Шайба демпферная D68d59h9.5мм | N000-006-474 | 1 785 | |
| 49 | Шайба плоская d57.4xD68.16xh1.5 | N000-006-475 | 157.63 | |
| 49A | Шайба плоская с лапками d56D68h10 | N000-006-476 | 238.68 | |
| 50 | Втулка резиновая D68xd65х27.5 | N000-006-477 | 280.65 | |
| 51 | Втулка разрезная с внутренним конусом d54(55,5)D65h28 | N000-006-478 | 1 905.9 | |
| 52 | Фиксатор ударника | N000-006-479 | 2 179.8 | |
| 53 | Кольцо фиксатора D37.2xD26.6x5 | N000-006-480 | 597.76 | |
| 54 | Шайба демпферная d52,2D71,3h14 | N000-006-481 | 721.36 | |
| 55 | Кольцо уплотнительное d62хD68хh3 | N000-006-482 | 126.11 | |
| 56 | Ударник L75.2xD46 мм | N000-006-483 | 1 574.49 | |
| 57 | Шайба уплотнительная D46xd5.3мм | N000-006-572 | 1 229.11 | |
| 58 | Кольцо уплотнительное d74хD78хh2 | N000-006-485 | 147.12 | |
| 59 | Винт M4x10 PH2 | UM01-000-011 | 104.04 | |
| 62 | Крышка | N000-006-487 | 144.12 | |
| 62A | Кольцо уплотнительное D24хd20х2 | N000-006-488 | 102 | |
| 65 | Шайба плоская d47.4xD73.5xh10 | N000-006-489 | 918 | |
| 66 | Щетка графитовая (пара) 6.5х17х18 | N000-006-391 | 1 189.35 | |
| 67 | Крышка щеткодержателя | N000-006-522 | 144.12 | |
| 68 | Выключатель | V000-000-544 | 1 272.22 | |
| 69 | Кольцо стопорное разрезное D8.5 | N000-006-492 | 102 | |
| 70 | Втулка фиксатора D17хd11хd10хh4 | N000-006-493 | 157.63 | |
| 71 | Пружина D17.5хd14.5хL20 | U501-170-004 | 245.83 | |
| 72 | Патрон | N000-006-495 | 5 269.99 | |
| 73 | Фиксатор бура | N000-006-496 | 1 292.55 | |
| 74 | Винт M8x38 H6 (цилиндр) #F | UM01-000-055 | 103.05 | |
| 75 | Крышка корпуса двигателя | N000-006-498 | 649.74 | |
| 76 | Болт M8 специальный | N000-006-499 | 102 | |
| 77 | Ручка правая часть | N000-006-500 | 1 786.47 | |
| 77.C | Рукоятка в сборе (левая и правая часть EV77.78) | N000-006-500-C | 2 097.24 | |
| 78 | Ручка левая часть | N000-006-501 | 987.81 | |
| 80 | Упор демпферный | N000-006-502 | - | |
| 83 | Воротник шнура | N000-006-503 | - | |
| 84 | Шнур сетевой Rubber 2x1,5mm2 5m | N000-006-615 | 816 | |
| 85A | Прижим шнура | N000-006-612 | 3 503.75 | |
| 88 | Катушка индукторная #Fu | U352-110-057 | 103.05 | |
| 91 | Хомут | N000-006-505 | - | |
| 92 | Упор | N000-006-506 | 103.05 | |
| 93A | Винт M10х114 специальный | N000-006-507 | 103.05 | |
| 94 | Барашек | N000-006-508 | 103.05 | |
| 94A | Гайка М10 удлиненная | N000-006-509 | 103.05 | |
| 95 | Рукоятка | N000-006-510 | - | |
| 95.C | Рукоятка дополнительная в сборе (EV91-96) | N000-006-510-C | 399.84 | |
| 96A | Накладка | N000-006-511 | - | |
| 97 | Клеммник | U103-600-040 | 103.05 | |
