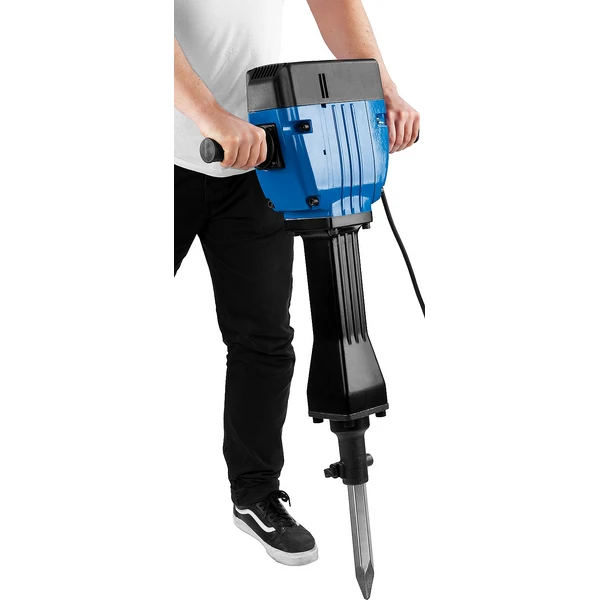

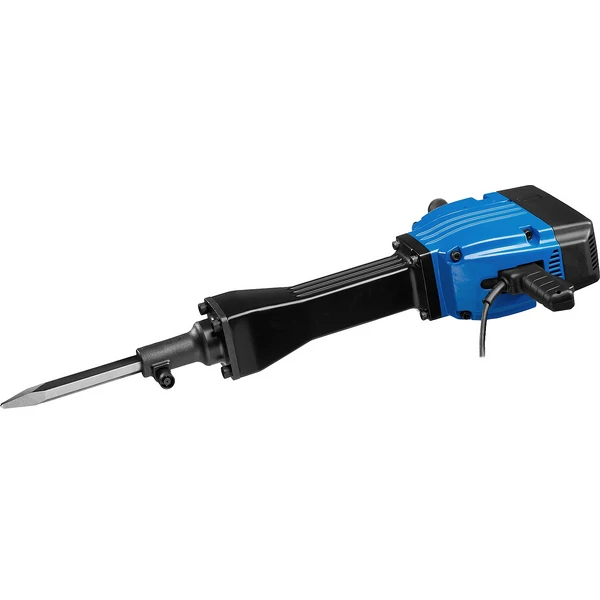

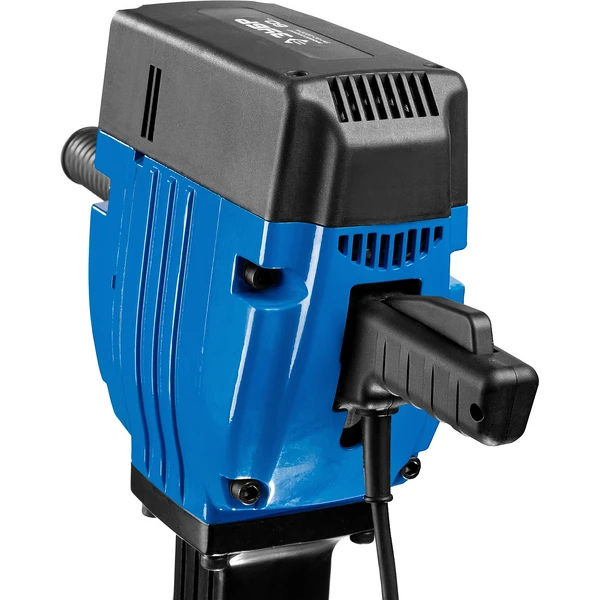

ЗУБР Бетонолом, 60 Дж, 2200 Вт, АВТ, отбойный молоток HEX-28, Профессионал (ЗМ-60-2200 ВК)
Один из наиболее мощных инструментов на рынке с энергией удара 60 Дж. Подходит для разрушения конструкций любого типа. Удобный двуручный хват позволяет надежно удерживать инструмент, а значительный вес инструмента сам создает необходимое давящее усилие для эффективной работы
Преимущества
- Рассчитан на интенсивную нагрузку. Обладает мощностью, достаточной для разрушения любых конструкций
- Низкий центр тяжести изделия, максимально сниженная вибрация и высокопроизводительный механизм облегчают и ускоряют работу
- Патрон НЕХ 28 для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Антивибрационная система значительно снижает вредное воздействие вибрации на оператора при длительной работе
- Блокировка ударного механизма при холостой работе для безопасности и долгого срока службы
- Сила удара генерируется механизмом без давления на инструмент, т.е. не требует усилий пользователя
- Надежность и долговечность благодаря качественным материалам и контролю процесса производства
- Удобный выключатель под естественный хват с блокировкой непроизвольного включения
- Отключающиеся угольные щетки предотвращают повреждение коллектора ротора
- Противоскользящее покрытие рукояток для надежного удержания
- Быстрый доступ к щеткам для замены
- Сетевой кабель длиной 5 метров в резиновой изоляции
Использование
Для разрушения конструкций из бетона, железобетона, кирпича и камня, долбления уплотненного грунта, асфальтовых, бетонных и плиточных покрытий и других строительных работ
| Частота ударов, уд/мин | 950 |
| Реверс | нет |
| Подсветка | нет |
| Габариты, см | 75x17x32 |
| Масса изделия, кг | 30 |
| Масса в упаковке, кг | 34 |
| Гарантия | 60 |
| Быстрая замена щеток | есть |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 230/50 |
| Мощность, Вт | 2200 |
| Длина кабеля, м | 5 |
| Кейс | нет |
| Режимы работы | удар |
| Металлический корпус редуктора | есть |
| Ограничитель глубины сверления | нет |
| Патрон | HEX 28 |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 60 |
| Количество режимов работы | 1 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | есть |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | нет |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Фиксация выключателя | нет |
| Тип упаковки | коробка картонная |

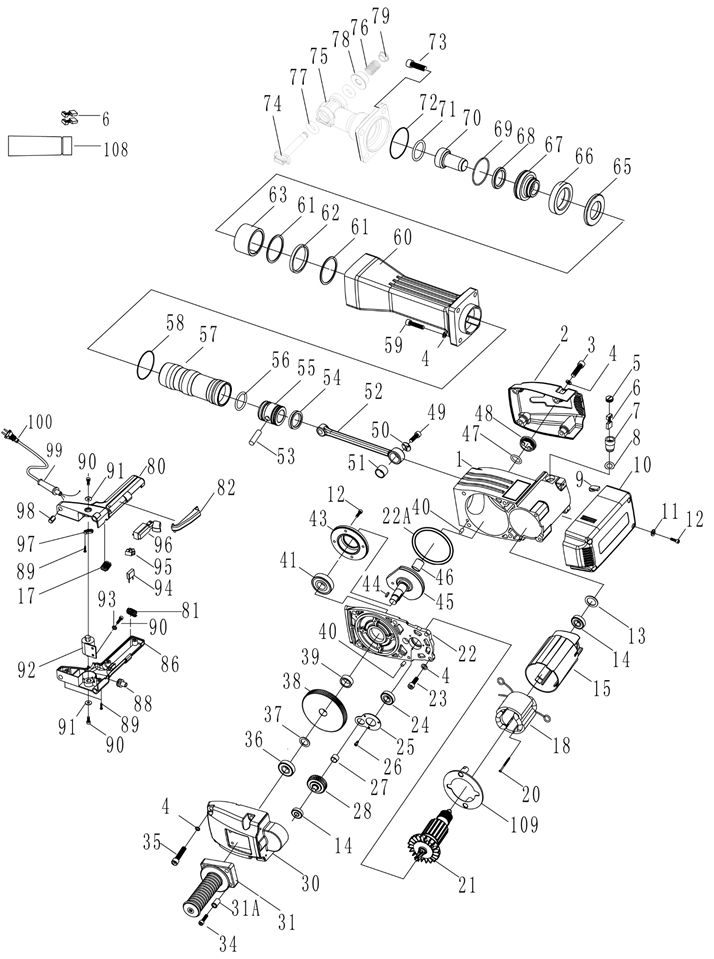

Схема сборки и запчасти ЗУБР Бетонолом, 60 Дж, 2200 Вт, АВТ, отбойный молоток HEX-28, Профессионал (ЗМ-60-2200 ВК)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Корпус редуктора | N000-006-518-2 | 12 889.56 | |
| 1 | Корпус редуктора (V.3) | N000-006-518-3 | 2 427.6 | |
| 2 | Кожух | N000-006-519 | 3 503.75 | |
| 3 | Винт M10х35 Hex | N000-023-851 | 412.2 | |
| 4 | Шайба D10 | UM04-000-006 | 103.05 | |
| 5 | Крышка щеткодержателя | N000-006-522 | 144.12 | |
| 6 | Щетка графитовая (пара) 6.5х17х18 | N000-006-391 | 1 189.35 | |
| 7 | Щеткодержатель (пара) D30 (V.2) | N000-006-524-2 | 104 | |
| 7 | Щеткодержатель (пара) D27 | N000-006-524 | 727.66 | |
| 8 | Шайба-изолятор | N000-006-525 | 103.05 | |
| 9 | Проставка резиновая | N000-006-526 | - | |
| 10 | Крышка корпуса | N000-006-527 | 4 637.32 | |
| 11 | Шайба D6 | UM04-000-004 | 103.05 | |
| 12 | Винт M6х20 Hex | N000-020-819 | - | |
| 13 | Шайба пружинная | N000-006-530 | 102 | |
| 14 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 15 | Стакан статора | N000-006-533 | 3 606.8 | |
| 17 | Катушка индукторная #Fu | U352-110-057 | 103.05 | |
| 18 | Статор | N000-006-534 | 7 229.76 | |
| 20 | Саморез 5x80 РН2 #Z | U003-200-053 | - | |
| 21 | Ротор | N000-006-537 | 8 988.78 | |
| 22 | Промщит | N000-006-538 | 3 179.61 | |
| 22A | Кольцо уплотнительное 143х147х20 | N000-006-539 | 294.24 | |
| 23 | Винт барашек M10x30 | N000-027-975 | 232.39 | |
| 24 | Подшипник шариковый 6203-2Z (40х17х12) BY | U009-620-3RS | 370.76 | |
| 25 | Фиксатор подшипника | N000-006-542 | - | |
| 26 | Винт M5х12 | U321-950-029 | - | |
| 27 | Подшипник игольчатый BK1312 (19х13х12) JH | N000-006-544 | 954.79 | |
| 28 | Шестерня | N000-006-545 | 2 119.56 | |
| 29 | Фиксатор подшипника | N000-006-546 | - | |
| 30 | Крышка редуктора | N000-006-547 | 2 380 | |
| 31 | Ручка левая | N000-006-548 | 1 261.04 | |
| 31A | Втулка стальная | N000-006-549 | - | |
| 34 | Болт M8x30 Hex | N000-008-739 | - | |
| 35 | Винт M10х49 Н10 (цилиндр) | UM01-000-171 | - | |
| 36 | Подшипник шариковый 6204-2RS (47х20х14) ZYTL | U009-620-4R1 | 1 925.78 | |
| 37 | Шайба дистанционная d20D28h3 | N000-006-553 | 190.4 | |
| 38 | Шестерня | N000-006-554 | 2 793.43 | |
| 39 | Втулка дистанционная D37d25H14 | N000-006-555 | 142.8 | |
| 40 | Штифт D4х18 | N000-006-556 | - | |
| 41 | Подшипник шариковый 6305-2RS (62x25x17) | N000-006-557 | 2 377.97 | |
| 42 | Сальник D48.5xd35x5 | N000-006-558 | 134.09 | |
| 43 | Фланец | N000-006-559 | 476 | |
| 44 | Шпонка призматическая L18mm B4mm H4mm | N000-006-560 | 102 | |
| 45 | Кривошип | N000-006-561 | 3 341.73 | |
| 47 | Кольцо уплотнительное 37х41х20 | N000-006-563 | 102 | |
| 48 | Крышка | N000-006-564 | 102 | |
| 49 | Винт M10x1.25x45 | N000-006-565 | - | |
| 50 | Шайба плоская d10D40h3 | N000-006-566 | - | |
| 51 | Подшипник игольчатый НК22/20-1 (30x22x20) | N000-006-567 | 1 374.45 | |
| 52 | Шатун | N000-006-568 | 1 933.77 | |
| 53 | Палец поршневой D14х56 | N000-006-569 | 367.8 | |
| 54 | Сальник D45.7xD55.2x7мм | N000-006-570 | 1 361.91 | |
| 55 | Поршень | N000-006-571 | 999.6 | |
| 56 | Шайба уплотнительная D46xd5.3мм | N000-006-572 | 1 229.11 | |
| 57 | Боёк | N000-006-573 | 5 152.58 | |
| 58 | Шайба уплотнительная | N000-006-574 | 287.33 | |
| 59 | Винт M10x45 | N000-006-269 | 102 | |
| 60 | Корпус ствола | N000-006-576-2 | 14 997.29 | |
| 61 | Шайба плоская d72D82,6h2 | N000-006-577 | 273.22 | |
| 61A | Шайба плоская с лапками d72D82,6h8 | N000-006-578 | 189.16 | |
| 62 | Шайба демпферная d73D83h8 | N000-006-579 | 306.26 | |
| 63 | Втулка разрезная с внутренним конусом d65,3(70)D79h49 | N000-006-580 | 2 745.84 | |
| 65 | Шайба плоская d52,5D92,3h10 | N000-006-581 | 1 734 | |
| 66 | Шайба демпферная d56D83,5h18 | N000-006-582 | 1 734 | |
| 67 | Фиксатор ударника | N000-006-583 | 3 570 | |
| 68 | Уплотнение | N000-006-584 | 651.26 | |
| 69 | Уплотнение | N000-006-585 | 206.1 | |
| 70 | Ударник | N000-006-586 | 2 432.01 | |
| 71 | Кольцо уплотнительное d55хD65.6хh5.3 | N000-006-587 | 588.49 | |
| 72 | Кольцо уплотнительное d90хD94хh2 | N000-006-588 | 231.18 | |
| 73 | Винт M14х54 Н12 (цилиндр) | N000-006-589 | - | |
| 74 | Фиксатор бура | N000-006-590 | 1 170.97 | |
| 74 | Фиксатор бура | N000-006-590-2 | 896.78 | |
| 75 | Патрон НЕХ28 | N000-006-591-2 | 7 584.21 | |
| 75 | Патрон | N000-006-591 | - | |
| 76 | Пружина рычага D27xh29 | N000-006-592-2 | 102 | |
| 76 | Пружина поршня D20 4витка | U402-140-041 | 206.1 | |
| 77 | Шайба D20,5d14h2 | N000-006-593 | - | |
| 77 | Шайба | N000-006-593-2 | 104.04 | |
| 78 | Втулка фиксатора | N000-006-594 | - | |
| 78 | Кожух пружины | N000-006-594-2 | 902.56 | |
| 79 | Фиксатор | N000-006-595-2 | 792.66 | |
| 80 | Ручка правая верхняя часть | N000-006-596-2 | 756.63 | |
| 80.C | Ручка правая в сборе V.2 (верхняя и нижняя часть EV80.86) | N000-006-596-C | 1 842.12 | |
| 82 | Рычаг выключателя | N000-006-598-2 | 323.35 | |
| 83 | Пружина сжатия | N000-006-599 | 107.78 | |
| 84 | Стопор | N000-006-600 | 102 | |
| 85 | Ось стальная | N000-006-601 | 102 | |
| 86 | Ручка правая нижняя часть | N000-006-602-2 | 1 558.29 | |
| 87 | Упор полиуретановый | N000-006-603 | 1 648.83 | |
| 88 | Ввод кабельный | N000-006-604 | 3 503.75 | |
| 89 | Саморез 4x20 | UM02-000-065 | 103.05 | |
| 90 | Винт M6x21 H5 | UM01-000-174 | 102 | |
| 91 | Шайба D18хd6 | UM04-002-008 | 103.05 | |
| 92 | Кронштейн ручки | N000-006-608 | 8 244.12 | |
| 93 | Шайба-гровер D6 | UM04-001-004 | 103.05 | |
| 94 | Конденсатор 0,33мкф | U353-115-041 | 103.05 | |
| 95 | Клеммник | U103-600-040 | 103.05 | |
| 96 | Выключатель | V000-000-547 | 1 646.56 | |
| 97 | Прижим шнура | N000-006-612 | 3 503.75 | |
| 98 | Упор демпферный | N000-006-613 | 3 503.75 | |
| 99 | Воротник шнура | N000-006-614 | 3 503.75 | |
| 100 | Шнур сетевой Rubber 2x1,5mm2 5m | N000-006-615 | 816 | |
| 109 | Защита статора | N000-006-622 | - | |
