Отбойные молотки DongCheng DZG07-6SM, 1600 Вт, 22 Дж

Материалы для скачивания

Отбойный молоток DZG07-6SM - профессиональный отбойный молоток SDS-MAX, который представляет собой идеальное сочетание высокой производительности и маневренности. Благодаря оптимальному распределению веса и продуманной эргономике, инструмент обеспечивает эффективную работу без излишней нагрузки на оператора.

В комплектацию входят зубило SDS-Max (18x280 мм), плоское зубило SDS-Max (18x280 мм), дополнительная рукоятка, смазка, специальный ключ, угольные щетки, железный кейс.

Ключевые особенности:

- Мощный двигатель 1600 Вт

Обеспечивает запас мощности для продолжительной работы под нагрузкой, позволяя быстро справляться с поставленными задачами.

- Сила удара 22 Дж

Энергия удара 16 Дж оптимальна для эффективного разрушения бетона и кирпича.

- Высокая частоты ударов

Частота ударов 2900 уд/мин позволяет быстро справляться с задачами

- Быстрозажимной патрон SDS-MAX

Обеспечивает быструю и надежную фиксацию буров и зубил без использования дополнительных инструментов.

- Антивибрационная система

Снижает утомляемость и позволяет работать дольше без дискомфорта.

Срок гарантии - 3 года на инструмент и 1 года на аккумуляторы и зарядные устройства. DongCheng предоставляет самый быстрый и удобный способ ремонта инструмента благодаря услуге «Сервис Онлайн».

DongCheng – инструмент, которым построен Китай.

Комплектация	Зубило SDS-Max (18x280 мм), плоское зубило SDS-Max (18x280 мм), дополнительная рукоятка, смазка, специальный ключ, угольные щетки, железный кейс
Номинальная потребляемая мощность	1600 Вт
Энергия удара	22 Дж
Номинальная частота ударов	2900 уд/мин
Вес нетто	8 кг
Упаковка	Железный кейс

Схема сборки и запчасти Отбойные молотки DongCheng DZG07-6SM, 1600 Вт, 22 Дж

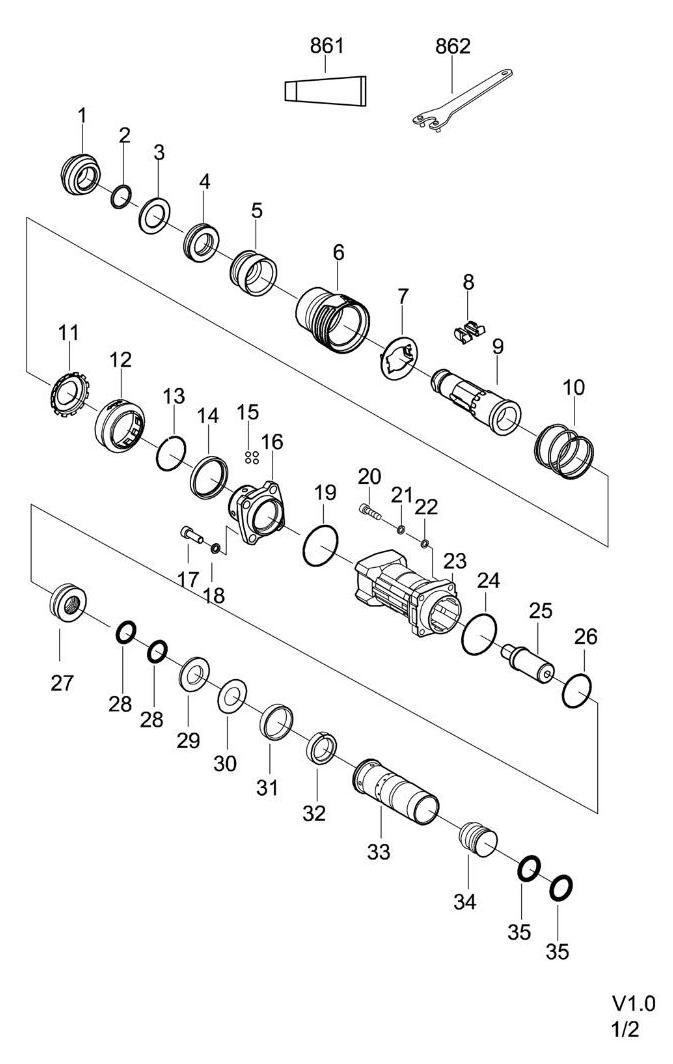

Отбойные молотки DongCheng DZG07-6SM, 1600 Вт, 22 Дж - разборная схема

№	Наименование	Артикул	Цена
2	Стопорное кольцо для вала	30021600031	48
3	Шайба	30021600104	196
5	Стопорная втулка	30029903177	575
6	Защитная крышка	30019902410	181
7	Диск делительный	30029903176	213
8	Кулачок	30029900035	419
9	Ствол	30029903174	2 114
10	Пружина	30024500539	166
11	Кольцо крепления	30029903173	257
12	Фиксирующая крышка	30019902409	228
13	Стопорное кольцо	30021600765	75
14	Кольцо фиксации стального шарика	30029903172	293
15	Стальной шарик 6.5	30021000011	75
16	Фланец посадочный	30029903175	1 528
17	Винт с внутренним шестигранником M10×30	30021100542	194
18	Пружинная шайба	30021600594	75
19	Кольцо уплотнительное (52×2)	30010300158	179
20	Винт с внутренним шестигранником M8×30	30121100149	99
21	Пружинная шайба	30021600048	75
22	Шайба	30021600494	24
23	Передняя часть корпуса редуктора	30029902661	1 633
24	Уплотнительное кольцо	30010000726	96
25	Ударник	30029903178	672
26	Кольцо уплотнительное (47,5×2)	30010300033	96
27	Удерживающий элемент	30029902659	724
28	Кольцо уплотнительное (26,5×4,2)	30010300187	250
29	Резиновая шайба	30010000591	299
30	Шайба 52×28×1	30029902705	158
31	Разрезная втулка	30029902693	495
32	Резиновая втулка	30010000595	198
33	Ствол	30029902660	1 723
34	Боек	30029902657	779
35	Уплотнительное кольцо (30×5)	30010300060	243
36	Поршневой палец	30021500048	195
37	Поршень	30019900197	309
39	Уплотнительное кольцо 62×2	30010300168	166
40	Войлочный фильтр	30050900195	73
42	Винт самонарезающий с крестообразным шлицем и потайной головкой ST3.5×9	30021200033	24
43	Шатун	30029902655	331
44	Игольчатый подшипник NK12/12	30021400139	378
45	Вал с эксцентриком	30029902656	641
46	Призматическая шпонка B4×4×10	30021700010	24
47	Стопорное кольцо	30021600006	123
48	Шарикоподшипник 6303DD	30021400122	493
49	Корпус редуктора	30023300184	1 919
50	Манжета	30010600005	156
51	Шестерня	30020500465	600
52	Шарикоподшипник 6001ZZ	30021400054	261
53	Уплотнительное кольцо	30010000592	166
54	Промежуточный корпус редуктора	30023400146	475
55	Маслоотбойное кольцо	30029901235	208
56	Уплотнительное кольцо	30010000537	154
57	Шарикоподшипник 6201VV	30021400094	267
60	Пылеотбойное кольцо	30016300019	74
62	Диффузор	30016000091	167
63	Винт самонарезающий с крестообразным шлицем и потайной головкой ST5×59	30021200032	75
65	Корпус двигателя (DongCheng)	30415400169	506
66	Плоская шайба	30021600056	24
67	Пружинная шайба	30021600050	24
68	Винт с внутренним шестигранником M6×45	30021100148	99
69	Щеткодержатель в сборе	30030700003	303
70	Комплект угольных щеток (2 шт в упаковке)	30030600067	242
71	Крышка держателя щетки	30030800002	92
72	Винт самонарезающий с потайной головкой и крестообразным шлицем ST4,2×12	30021200080	24
73	Нижняя крышка корпуса	30015500038	285
74	Втулка нижняя	30010000521	149
75	Кронштейн демпфера	30019901690	121
76	Верхнее упорное кольцо	30010000520	149
77	Резиновая манжета	30010000519	250
78	Демпфирующая пружина	30024500382	103
79	Задняя часть кронштейна	30019901689	168
80	Винт с потайной головкой и крестообразным шлицем M6×45 (12.9)	30021100624	123
82	Выключатель (красный)	30030100360	692
83	Винт самонарезающий с полукруглой головкой и крестообразным шлицем ST5×25	30021200034	48
84	Винт самонарезающий с полукруглой головкой и шайбой ST4×16	30021200008	24
86	Конденсатор 0,22 мкФ	30030400006	158
87	Фиксатор кабеля	30016300004	24
88	Шнур питания	30030300483	811
89	Кембрик	30010100006	225
862	Ключ	30025100016	187
T1	Вспомогательная рукоятка в сборе	30015600106	446
T3	Масляная крышка в сборе	30019902282	409
