Отбойный молоток DongCheng DZG03-15, 1240 Вт, 41,8 Дж

Материалы для скачивания

Отбойный молоток DZG03-15 - мощный и эффективный инструмент, предназначенный для выполнения тяжелых демонтажных работ. Идеально подходит для разрушения бетонных конструкций, асфальта и кирпичной кладки. Данный профессиональный инструмент сочетает в себе высокую производительность, надежность и продуманную эргономику для эффективной и продолжительной работы.

В комплектацию входят масленка, гаечный ключ, шестигранный ключ, угольные щетки, железный кейс.

Ключевые особенности:

- Мощный двигатель 1240 Вт

Обеспечивает стабильную работу под высокой и продолжительной нагрузкой, позволяя быстро справляться с поставленными задачами.

- Сила удара 41,8 Дж

Высокая энергия удара, гарантирует эффективное разрушение даже самых прочных материалов. Каждый удар наносит максимальное воздействие, что ускоряет процесс демонтажа.

- Сбалансированный вес

Конструкция с оптимальным распределением массы снижает мышечное напряжение оператора и обеспечивает лучший контроль над инструментом.

- Тип патрона: HEX 30

Срок гарантии - 3 года на инструмент и 1 года на аккумуляторы и зарядные устройства. DongCheng предоставляет самый быстрый и удобный способ ремонта инструмента благодаря услуге «Сервис Онлайн».

DongCheng – инструмент, которым построен Китай.

Комплектация	Масленка, гаечный ключ, шестигранный ключ, угольные щетки, железный кейс
Номинальная потребляемая мощность	1240 Вт
Энергия удара	41,8 Дж
Номинальная частота ударов	1400 уд/мин
Вес нетто	16,0 кг
Упаковка	Железный кейс

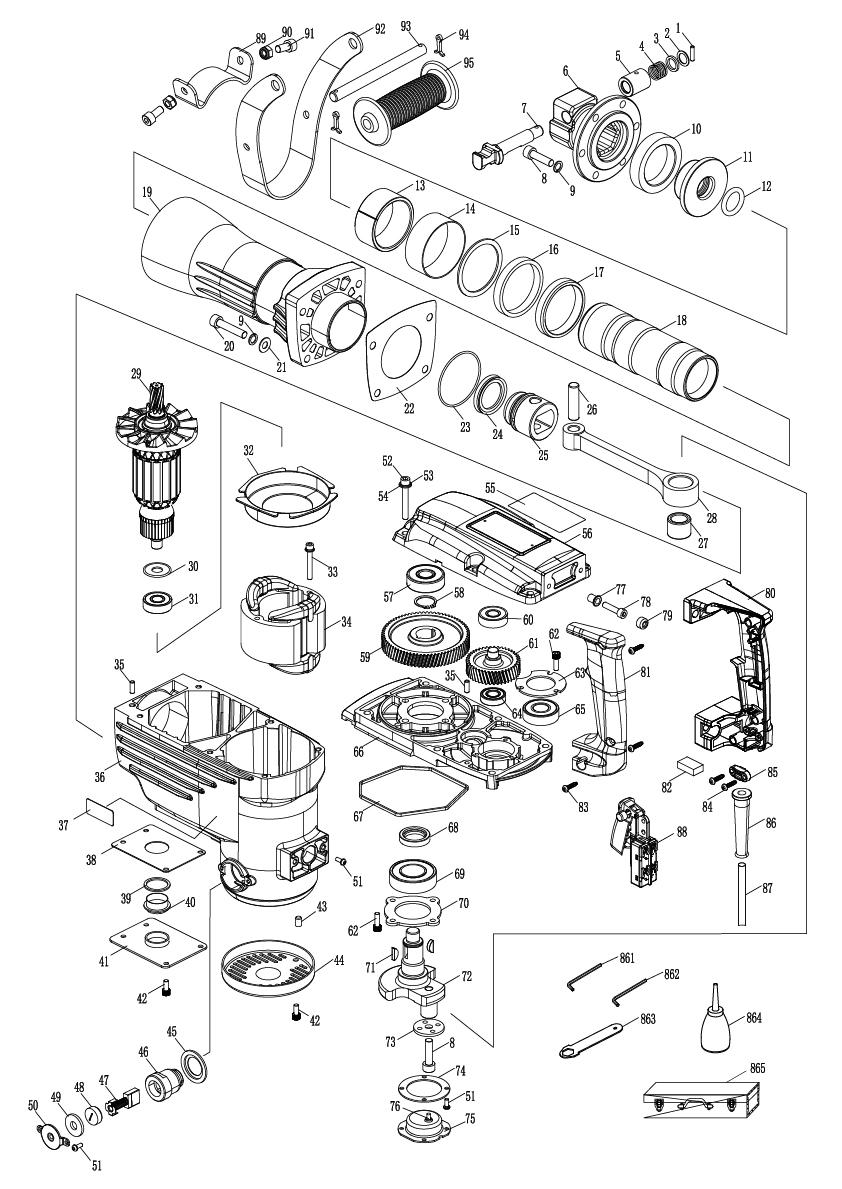

Схема сборки и запчасти Отбойный молоток DongCheng DZG03-15, 1240 Вт, 41,8 Дж

№	Наименование	Артикул	Цена
1	Штифт 30021500035	30021500035	48
2	Шайба 30021600103	30021600103	170
4	Пружина 30024500040	30024500040	50
5	Втулка пружины 30024000234	30024000234	176
7	Стопорный штифт 30020700009	30020700009	610
8	Винт с внутренним шестигранником M8×30 30121100149	30121100149	99
9	Пружинная шайба 30021600048	30021600048	75
10	Уплотнительное кольцо 30010000726	30010000726	96
11	Втулка 30029900156	30029900156	862
12	Уплотнительное кольцо 30010300040	30010300040	190
13	Разрезная втулка 30029900155	30029900155	899
15	Шайба 30021600102	30021600102	281
18	Боёк 30023000019	30023000019	2 739
20	Винт с внутренним шестигранником M8×40 30021100133	30021100133	147
21	Шайба (8.2×17.2×1) 30021600071	30021600071	99
22	Прокладка картонная 30059800082	30059800082	189
23	Уплотнительное кольцо 30110000073	30110000073	267
24	Уплотнительное кольцо 30010600009	30010600009	252
25	Поршень 30023000009	30023000009	539
26	Поршневой палец 11.5×44.2 30021500034	30021500034	219
27	Игольчатый подшипник Nk18/20 30021400153	30021400153	587
28	Шатун 30029900154	30029900154	1 082
31	Шарикоподшипник 6201VV-DC07 30021400312	30021400312	308
32	Диффузор 30016000054	30016000054	154
33	Винт с внутренним шестигранником, пружиной и плоской шайбой M5×60 30021100541	30021100541	123
35	Установочный штифт 30021500033	30021500033	48
36	Корпус двигателя (синий) 30123600014	30123600014	5 458
38	Прокладка 30010000529	30010000529	189
40	Указатель уровня масла 30024000235	30024000235	271
41	Крышка 30024000061	30024000061	213
42	Винт с внутренним шестигранником M5×12 30021100095	30021100095	48
43	Установочный винт с цилиндрической головкой и внутренним шестигранником M5×8 30021100096	30021100096	48
44	Нижняя крышка корпуса двигателя 30023700040	30023700040	283
46	Щеткодержатель в сборе 30030700027	30030700027	527
47	Комплект угольных щеток (2 шт в упаковке) 30030600217	30030600217	290
48	Крышка держателя щетки 30030800001	30030800001	136
50	Крышка 30024000066	30024000066	122
51	Винт с крестообразным шлицем и полукруглой головкой с пружинной шайбой M4×10 30021100090	30021100090	24
52	Винт с внутренним шестигранником M6×45 30021100148	30021100148	99
53	Пружинная шайба 30021600050	30021600050	24
54	Плоская шайба 30021600056	30021600056	24
56	Крышка корпуса (синяя) 30123400006	30123400006	1 415
57	Шарикоподшипник 6302VV 30021400119	30021400119	565
58	Стопорное кольцо 30021600020	30021600020	48
59	Шестерня 30020500065	30020500065	1 078
60	Шарикоподшипник 6201VV 30021400094	30021400094	267
61	Шестерня 30020500066	30020500066	1 035
62	Винт с внутренним шестигранником M5×16 30021100131	30021100131	48
63	Фланец с пазом 30024000068	30024000068	250
65	Шарикоподшипник 6203VV-DC05 30021400313	30021400313	466
66	Промежуточный корпус редуктора (синий) 30123400002	30123400002	1 772
68	Проставочное кольцо 30110000032	30110000032	245
69	Шарикоподшипник 6205-2RS 30021400314	30021400314	685
70	Крышка подшипника 30024000067	30024000067	222
71	Шпонка призматическая 4×6.5×16 30021700020	30021700020	75
72	Эксцентриковый вал 30020300008	30020300008	2 375
73	Фланец 30021600194	30021600194	198
75	Маслосъемная пластина 30024000063	30024000063	175
76	Войлочное уплотнение 30050900013	30050900013	167
78	Винт с внутренним шестигранником M6×25 30021100141	30021100141	75
79	Резиновая втулка винта 30010000568	30010000568	77
82	Конденсатор 0.33μF 30030400188	30030400188	340
83	Самонарезающий винт с крестообразным шлицем и головкой под шайбу ST4×22 30021200009	30021200009	24
84	Винт самонарезающий с крестообразным шлицем и потайной головкой ST4.2×17 30021200048	30021200048	24
85	Фиксатор кабеля 30016300005	30016300005	74
86	Кембрик 30010100038	30010100038	198
87	Шнур питания 30030300435	30030300435	1 384
88	Выключатель (черный) 30030100132	30030100132	745
861	Шестигранный ключ (5мм) 30025100018	30025100018	185
863	Ключ 30025100024	30025100024	256
864	Масленка в сборе 30019900238	30019900238	205
T4	Сборка рукоятки 30015600056	30015600056	423
