ЗУБР С1-18, 18 В, 3.0 А·ч, аккумуляторная батарея (АКБ-18-3 С1) АКБ-18-3 С1
Подходит к инструментам:
![Инструмент [ГУЛ-251 К]](/assets/components/minishop2/img/web/ms2_small.png "Инструмент [ГУЛ-251 К]")
Инструмент [ГУЛ-251 К]
Артикул: ГУЛ-251 К
Инструмент [ГУЛ-401 К]
Артикул: ГУЛ-401 К
Инструмент [ДШЛ-181 КН]
Артикул: ДШЛ-181 КН
Инструмент [СПЛ-181]
Артикул: СПЛ-181

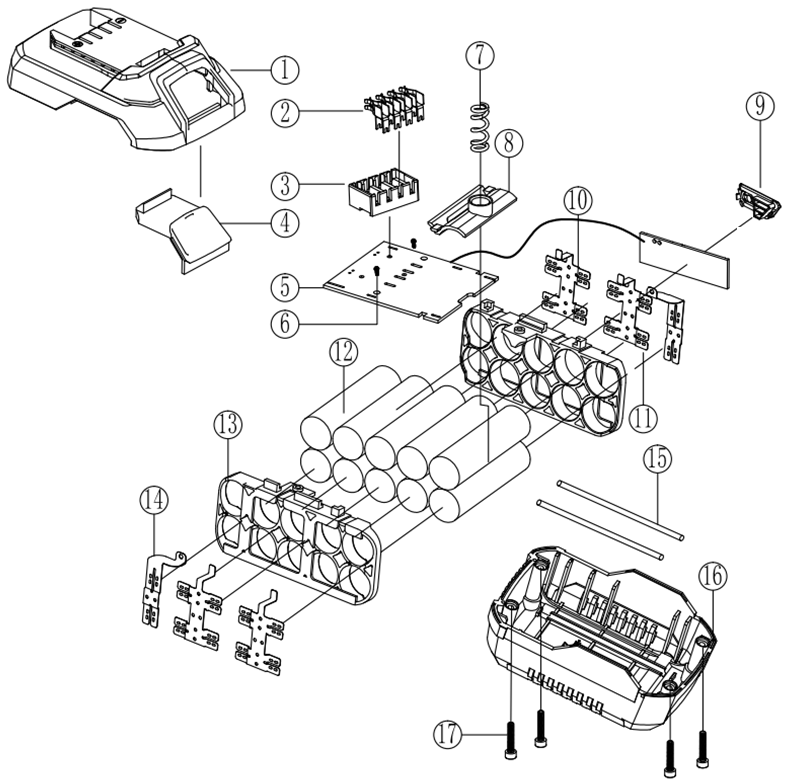

Схема сборки и запчасти ЗУБР С1-18, 18 В, 3.0 А·ч, аккумуляторная батарея (АКБ-18-3 С1)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Крышка аккумулятора верхняя | N000-029-036 | - | |
| 2 | Разъем контактный аккумулятора | N000-029-037 | - | |
| 3 | Держатель разъема контактного | N000-029-038 | - | |
| 4 | Кнопка отсоединения аккумулятора | N000-029-039 | - | |

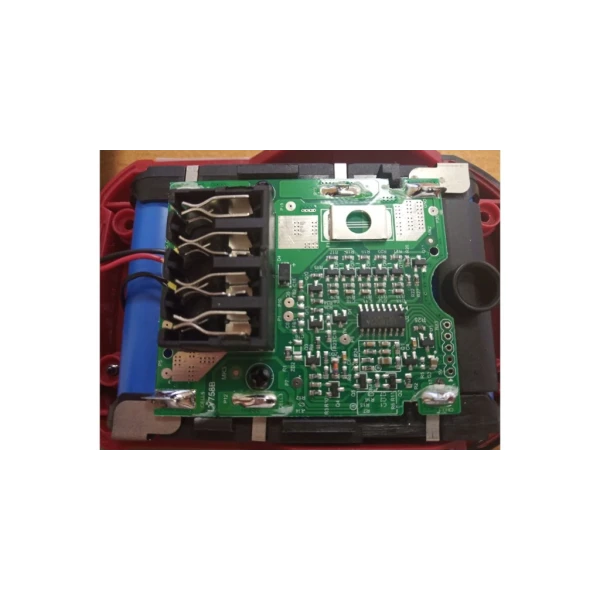

| 5 | Плата электронная BMS контроллерa АКБ-18 С1 (LY758B) | V000-004-403 | 943.81 | |
| 6 | Саморез 3x8 PH1 | UM02-001-003 | - | |
| 7 | Пружина | N000-029-041 | - | |
| 8 | Опора пружины | N000-029-042 | - | |
| 9 | Стекло индикатора заряда АКБ | N000-029-043 | - | |
| 10 | Разъем дуплексный | N000-029-044 | - | |
| 12 | Аккумуляторный элемент Li-ion, 3.7V (V.2) | N000-029-046-2 | - | |
| 13 | Рамка батареи левая | N000-029-047 | - | |
| 14 | Пластина биполярная | N000-029-048 | - | |
| 15 | Изолятор | N000-029-049 | - | |
| 16 | Крышка аккумулятора нижняя | N000-029-050 | - | |
| 17 | Саморез 5х33 TRW3 | UM02-000-123 | - | |
