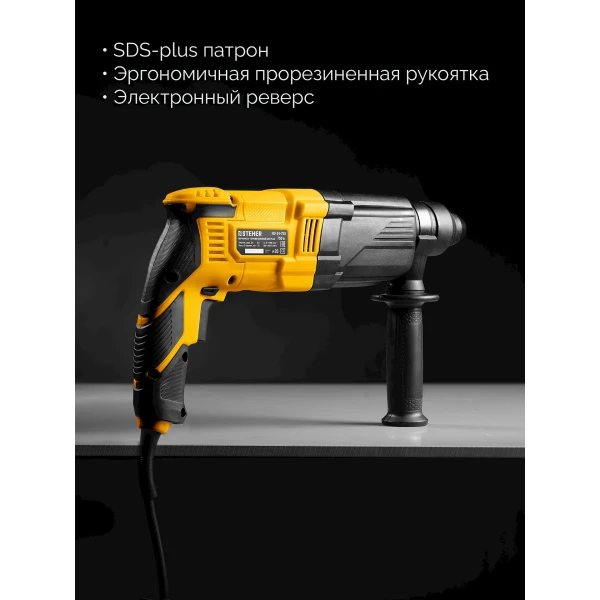

STEHER 24 мм, 750 Вт, перфоратор SDS Plus (HD-24-750)
Лидер по соотношению вес/возможности для бурения отверстий до 24 мм и долбления бетона, а также сверления в металле и дереве. Увеличенная мощность позволяет выполнять работу быстрее и легче. 3 рабочих режима - полная функциональность для любых Ваших нужд
Преимущества
- Компактный и производительный перфоратор, идеально подходит для ответственных работ
- Увеличенные диаметр и скорость бурения для максимальной производительности
- Отточенная конструкция гарантирует надежность и долгий срок службы
- Возможность долбления и сверления без удара придает дополнительную функциональность
- Патрон SDS-Plus для быстрой замены расходного инструмента
- Удобное переключение направления вращения аналогично шуруповертам
- Предохранительная муфта для защиты оператора при блокировании бура
- Плавная регулировка оборотов в широком диапазоне степенью нажатия на выключатель
- Режим установки долота в нужное осевое положение - дополнительный плюс к возможностям
- Дополнительная рукоятка позволяет надежно удерживать инструмент при работе
- Ограничитель глубины сверления позволяет бурить точно на заданную глубину при серийной работе
- Мягкая накладка на основной рукоятке повышает удобство хвата, что положительно влияет на качество работы и снижает утомляемость
- Угольные щетки с увеличенным ресурсом для длительной беспроблемной работы

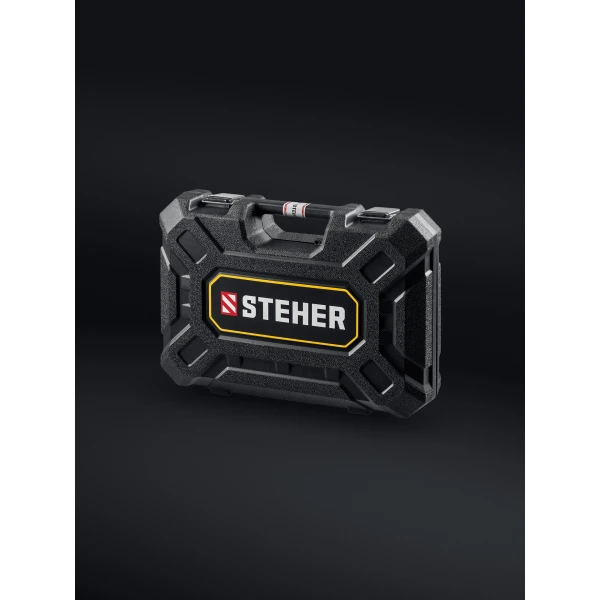

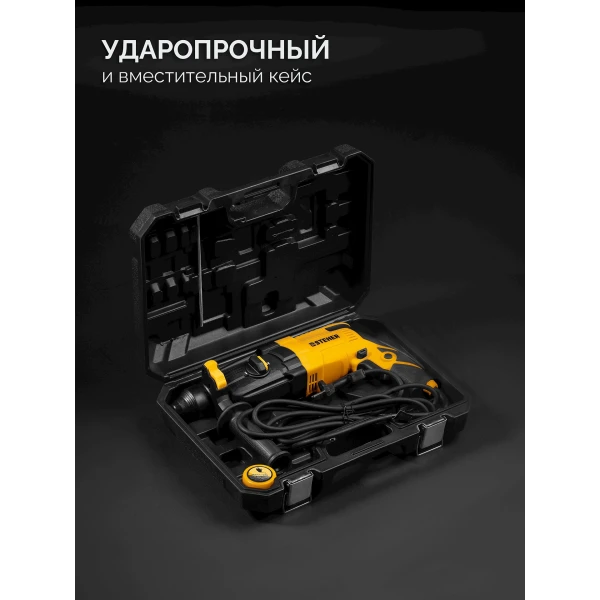

- Надежное хранение сменного инструмента и удобная переноска инструмента благодаря кейсу
Использование
Для сверления и бурения в бетоне, долбежных работ, перемешивания ЛКМ при установке соответствующего расходного инструмента
| Частота вращения шпинделя, об/мин | 0-1350 |
| Частота ударов, уд/мин | 0-5500 |
| Реверс | электронный |
| Габариты, см | 40x34x10.5 |
| Масса изделия, кг | 2.8 |
| Масса в упаковке, кг | 4 |
| Гарантия | 12 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 230/50 |
| Мощность, Вт | 750 |
| Длина кабеля, м | 3 |

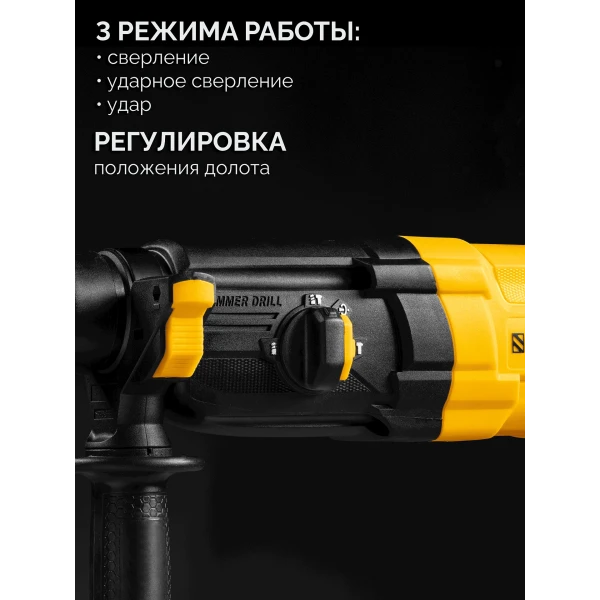

| Режимы работы | сверление/ сверление с ударом/ удар |
| Металлический корпус редуктора | нет |
| Ограничитель глубины сверления | есть |
| Макс. диаметр сверления (дерево), мм | 28 |
| Патрон | SDS Plus |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 2.6 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | есть |
| Виброзащита | нет |
| Предохранительная муфта | есть |
| Регулировка углового положения долота | есть |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Фиксация выключателя | есть |
| Макс. диаметр бурения (бетон), мм | 24 |
| Макс. диаметр бурения коронкой (бетон), мм | 68 |
| Макс. диаметр сверления (сталь), мм | 10 |
| Количество режимов | 3 |
| Тип упаковки | коробка картонная |

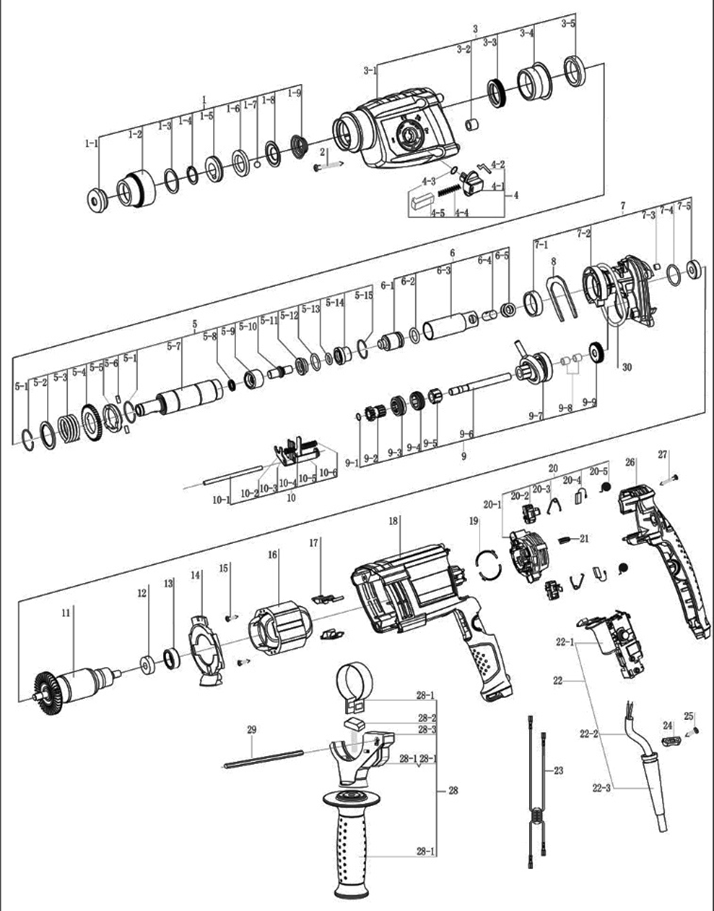

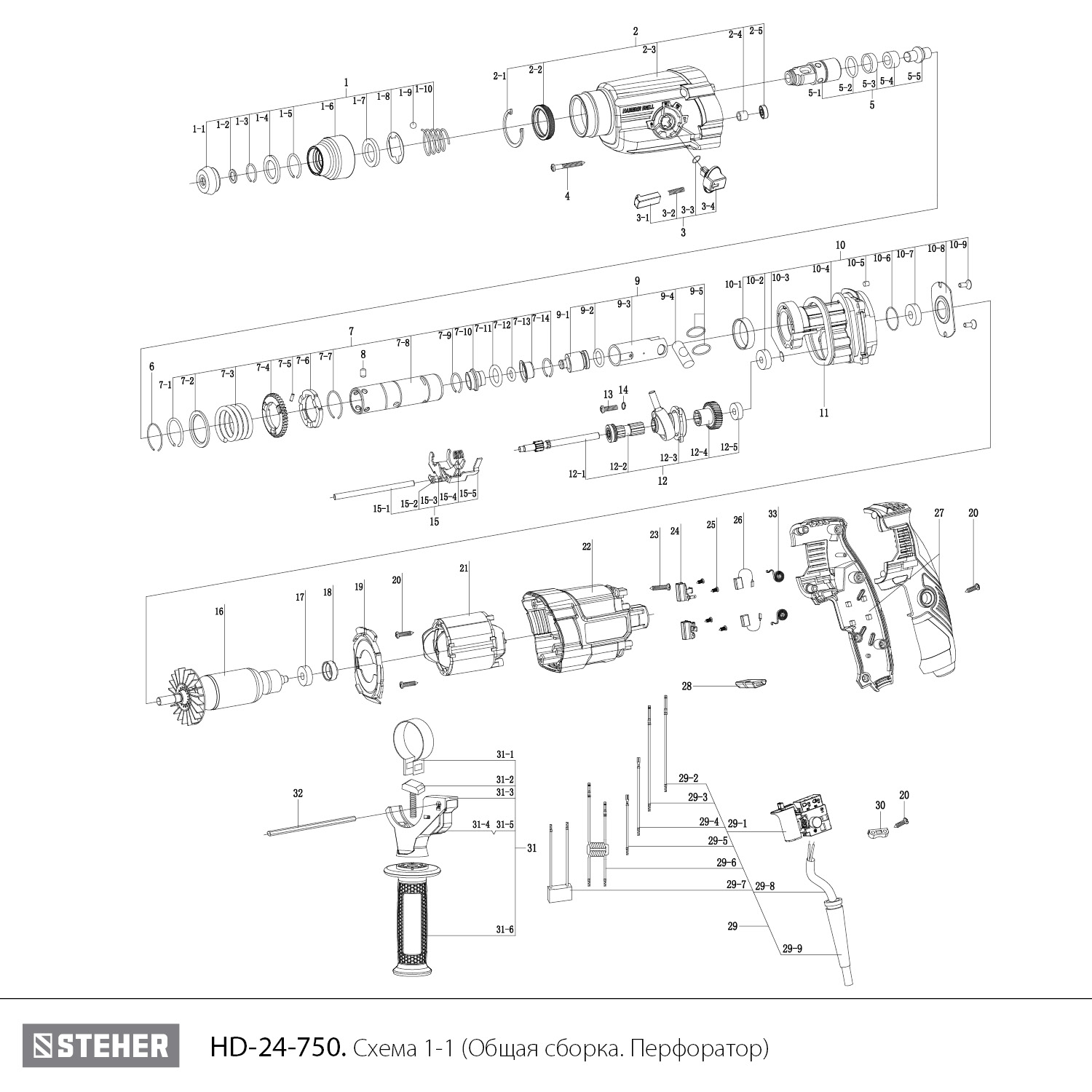

Схема сборки и запчасти STEHER 24 мм, 750 Вт, перфоратор SDS Plus (HD-24-750)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Патрон в сборе (EV 1-1 - 1-10) | N000-040-760 | 295.8 | |
| 1-1 | Колпачок защитный | N000-040-761 | 102 | |
| 1-3 | Кольцо стопорное | N000-040-762 | - | |
| 1-4 | Кольцо проставочное | N000-040-763 | - | |
| 1-5 | Кольцо стопорное | N000-040-764 | - | |
| 1-6 | Кожух патрона | N000-040-765 | 102 | |
| 1-7 | Кольцо проставочное D32хd21х4 | N000-040-766 | 102 | |
| 1-8 | Пластина фиксирующая | N000-040-767 | 102 | |
| 1-9 | Шарик стальной D7.14 | U351-900-017 | 110.16 | |
| 1-10 | Пружина патрона | N000-040-768 | - | |
| 2 | Корпус редуктора в сборе (EV 2-1 - 2-5) | N000-040-769 | 1 060.8 | |
| 2-1 | Кольцо стопорное внутреннее | N000-040-770 | - | |
| 2-2 | Сальник | N000-040-771 | 193.8 | |
| 2-3 | Корпус редуктора | N000-040-772 | - | |
| 2-4 | Подшипник игольчатый HK0608 (10x6x8) | U010-060-810 | 206.1 | |
| 2-5 | Подшипник шариковый 628/6-2Z (13x6x5) n/n | N000-016-858 | 102 | |
| 3 | Переключатель режимов в сборе (EV 3-1 - 3-4) | N000-040-773 | 102 | |
| 3-1 | Кнопка стопорная | N000-040-774 | - | |
| 3-2 | Пружина сжатия | N000-040-775 | - | |
| 3-3 | Кольцо уплотнительное | N000-040-776 | - | |
| 3-4 | Переключатель режимов | N000-040-777 | - | |
| 5 | Стволик в сборе (EV 5-1 - 5-5) | N000-040-778 | 765 | |
| 5-1 | Стволик | N000-040-779 | - | |
| 5-2 | Кольцо уплотнительное D25.4х2 | N000-040-780 | 102 | |
| 5-3 | Сальник D16хd9х5 | N000-040-781 | 102 | |
| 5-4 | Втулка ударника D20хd9хH11.5 | N000-040-782 | 102 | |
| 5-5 | Ударник d9(D14)хL41 | N000-040-783 | 112.2 | |
| 6 | Кольцо стопорное внутреннее | N000-040-784 | - | |
| 7 | Ствол в сборе (EV 7-1 - 7-14) | N000-040-785 | 1 101.6 | |
| 7-1 | Кольцо стопорное | N000-040-786 | - | |
| 7-2 | Шайба упорная | N000-040-787 | - | |
| 7-3 | Пружина компрессионная | N000-040-788 | - | |
| 7-4 | Шестерня ведомая Z40 | N000-040-789 | 153 | |
| 7-5 | Штифт D2.5хL12 | N000-040-790 | 102 | |
| 7-6 | Диск храповой | N000-040-791 | 102 | |
| 7-7 | Кольцо стопорное | N000-040-792 | - | |
| 7-8 | Ствол | N000-040-793 | - | |
| 7-9 | Кольцо стопорное | N000-040-794 | - | |
| 7-10 | Втулка направляющая | N000-040-795 | 102 | |
| 7-11 | Кольцо уплотнительное D24.8х4.4 | N000-040-796 | 102 | |
| 7-12 | Кольцо уплотнительное D9х3.5 | N000-040-797 | 102 | |
| 7-13 | Гильза опорная | N000-040-798 | 102 | |
| 7-14 | Кольцо стопорное D27.5х2 | N000-040-799 | 102 | |
| 8 | Штифт 6х10 (набор 4шт) | N000-040-800 | 102 | |
| 9 | Поршень в сборе (EV 9-1 - 9-5) | N000-040-801 | 510 | |
| 9-1 | Боек | N000-040-802 | 132.6 | |
| 9-2 | Кольцо уплотнительное D21хd15х3 | N000-040-803 | 102 | |
| 9-3 | Поршень | N000-040-804 | - | |
| 9-4 | Палец поршневой | N000-040-805 | 102 | |
| 9-5 | U-образная прокладка | N000-040-837 | - | |
| 10 | Промщит в сборе (EV 10-1 - 10-9) | N000-040-806 | 928.2 | |
| 10-1 | Втулка D35хd30 | N000-040-807 | 102 | |
| 10-2 | Подшипник шариковый 627 (22х7х7) | U009-627-RS0 | 103.05 | |
| 10-4 | Промщит | N000-040-808 | 479.4 | |
| 10-5 | Пробка фетровая | N000-040-809 | 102 | |
| 10-6 | Кольцо уплотнительное D28хd23.2х2.4 | N000-040-810 | 102 | |
| 10-7 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 206.1 | |
| 10-8 | Прижим подшипника | N000-040-811 | 102 | |
| 11 | Кольцо уплотнительное | N000-040-812 | 102 | |
| 12 | Вал ведущий в сборе (EV 12-1 - 12-5) | N000-040-838 | 1 101.6 | |
| 12-1 | Вал-шестерня | N000-040-813 | 153 | |
| 12-2 | Муфта сцепления в сборе | N000-040-814 | 193.8 | |
| 12-3 | Подшипник качающийся (пьяный) | N000-040-815 | 754.8 | |
| 12-4 | Шестерня цилиндрическая | N000-040-839 | 193.8 | |
| 12-5 | Подшипник шариковый 607-2Z (19х7х6) | U304-570-018 | 309.15 | |
| 15 | Переключатель внутренний в сборе (EV 15-1 - 15-5) | N000-040-816 | 204 | |
| 15-1 | Стержень | N000-040-817 | 102 | |
| 15-2 | Пластина фигурная 1 | N000-040-818 | 112.2 | |
| 15-3 | Пластина фигурная | N000-040-819 | 102 | |
| 15-4 | Пружина сжатия | N000-040-820 | 102 | |
| 15-5 | Пластина фигурная 2 | N000-040-821 | 102 | |
| 16 | Ротор КД | N000-040-840 | 1 122 | |
| 17 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 309.15 | |
| 18 | Втулка подшипника 607 резиновая | U351-800-061 | 103.05 | |
| 19 | Защита статора | N000-040-841 | 112.2 | |
| 21 | Статор КД | N000-040-842 | 897.6 | |
| 22 | Корпус двигателя | N000-040-843 | 265.2 | |
| 24 | Щеткодержатель (пара) | N000-040-822 | 100 | |
| 26 | Щетка угольная (пара) 5x8x19.5 mm | N000-040-823 | 110 | |
| 27 | Рукоятка левая и правая в сборе | N000-040-824 | 214.2 | |
| 28 | Переключатель реверса | N000-040-825 | 102 | |
| 29-1 | Выключатель 44-16 6(6)A 250V 5E4 | V000-003-519 | 577.32 | |
| 29-8 | Шнур сетевой ZUBR PVC H05VV-F 2x1мм2 3м | V000-006-375 | 309.15 | |
| 29-9 | Рукав кабеля | N000-040-827 | 102 | |
| 30 | Прижим кабеля | N000-040-828 | 102 | |
| 31 | Рукоятка дополнительная в сборе (EV 31-1 - 31-6) | N000-040-829 | 316.2 | |
| 33 | Пружина кручения (пара) | N000-040-830 | 112.2 | |
