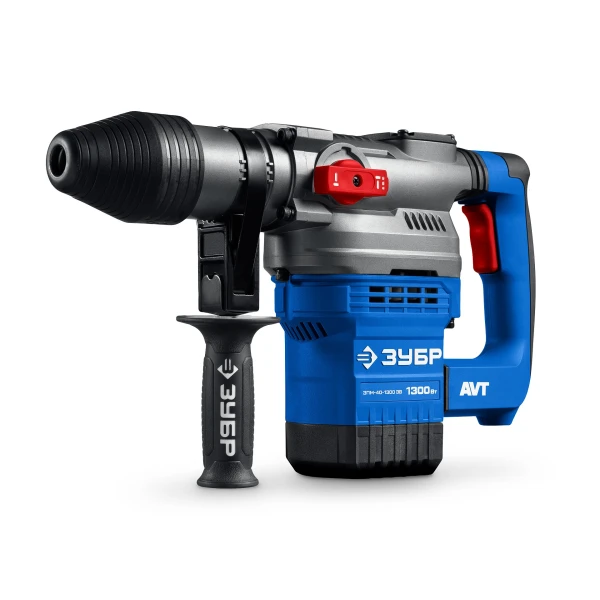

ЗУБР 40 мм, 1300 Вт, АВТ, перфоратор SDS-Max, Профессионал (ЗПМ-40-1300 ЭВ)
Изделие с высокой производительностью благодаря мощному ударному механизму, прочному корпусу редуктора и двигателю большой мощности. Комфорт при работе обеспечивается эффективной антивибрационной системой
Преимущества
- Надежный перфоратор с большой мощностью двигателя
- Большая сила удара позволяет быстро выполнять отверстия необходимого диаметра даже в самых твердых материалах без перегрузки изделия и утомления

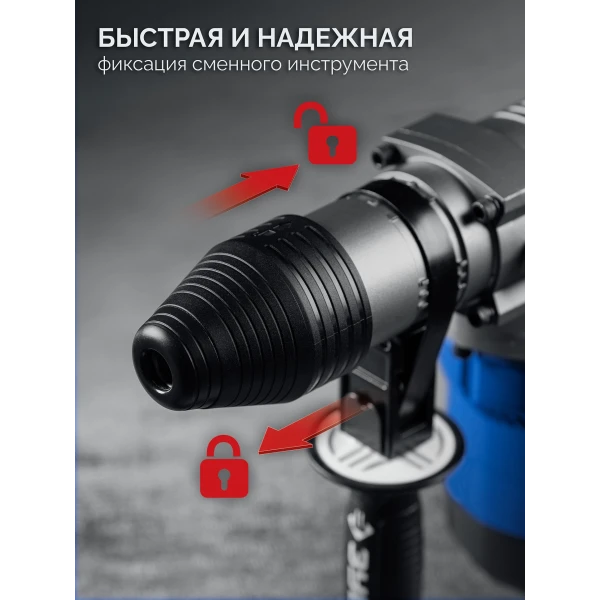

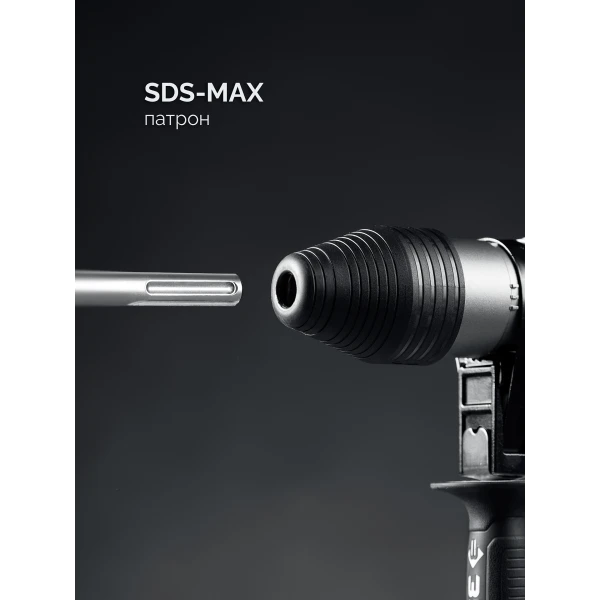

- Патрон SDS Max для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы

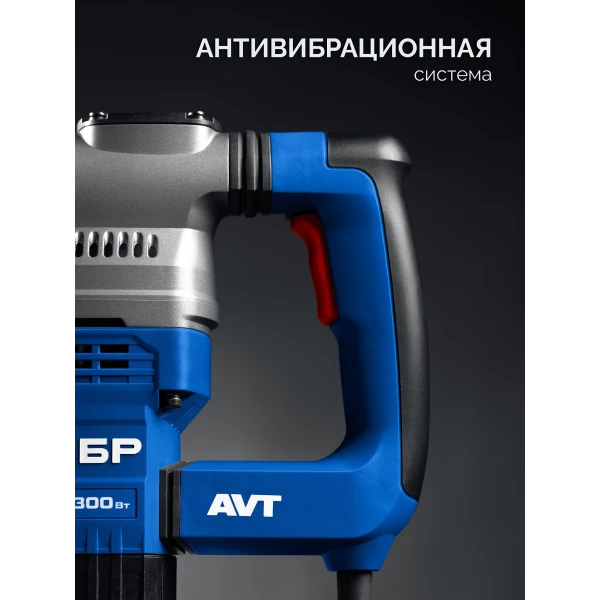

- Антивибрационная система значительно снижает вредное воздействие вибрации на оператора при длительной работе
- Предохранительная муфта эффективно защищает изделие и оператора от перегрузок при заклинивании инструмента

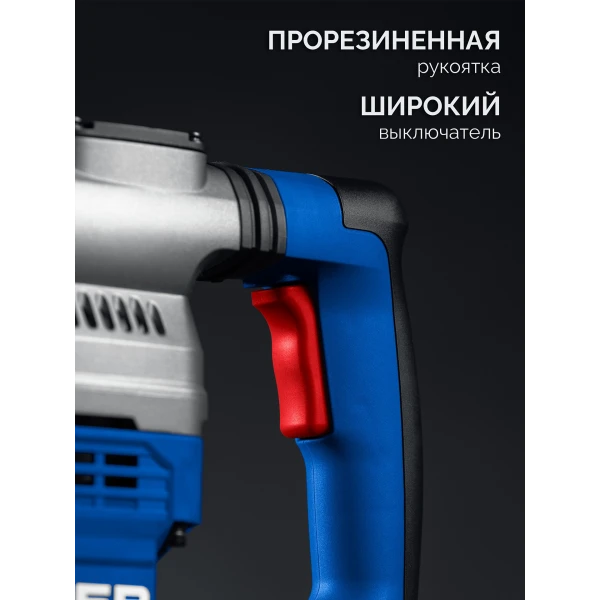

- Противоскользящее покрытие рукояток для надежного удержания
- Сетевой кабель рекордной длиной 5 метров в резиновой изоляции

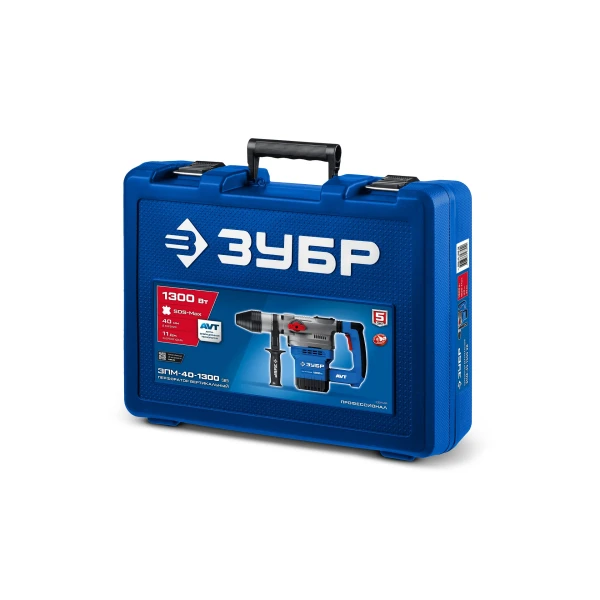

- Удобный вместительный кейс в комплекте для хранения и транспортирования изделия и сменного инструмента
Использование
Для бурения отверстий и долбления в бетоне
| Частота вращения шпинделя, об/мин | 650 |
| Частота ударов, уд/мин | 3200 |
| Реверс | нет |

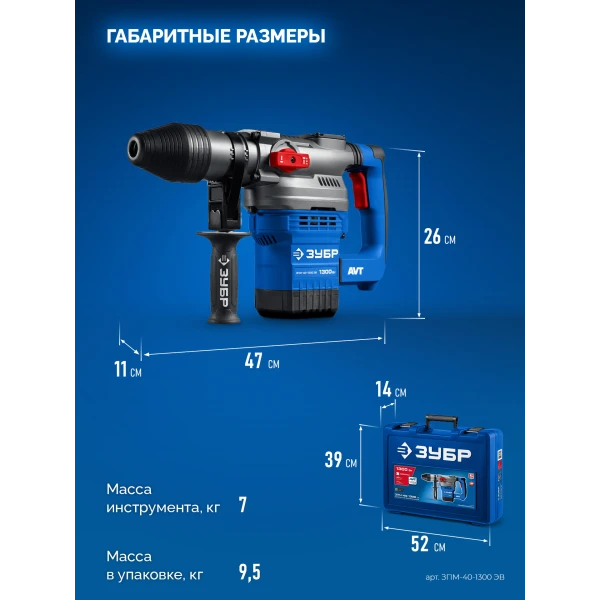

| Габариты, см | 52x39x14 |
| Масса изделия, кг | 6.2 |
| Масса в упаковке, кг | 9.5 |
| Гарантия | 60 |
| Быстрая замена щеток | нет |

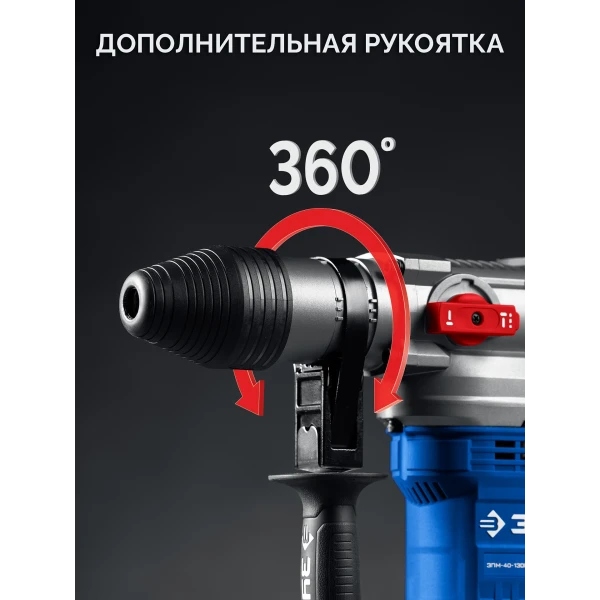

| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 220-240/50 |
| Мощность, Вт | 1300 |
| Длина кабеля, м | 5 |
| Кейс | есть |
| Режимы работы | сверление с ударом/ удар |
| Ограничитель глубины сверления | есть |
| Патрон | SDS Max |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 11 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | нет |
| Виброзащита | есть |
| Предохранительная муфта | есть |
| Регулировка углового положения долота | есть |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Макс. диаметр бурения (бетон), мм | 40 |
| Макс. диаметр бурения коронкой (бетон), мм | 125 |
| Количество режимов | 2 |
| Тип упаковки | наклейка цветная |

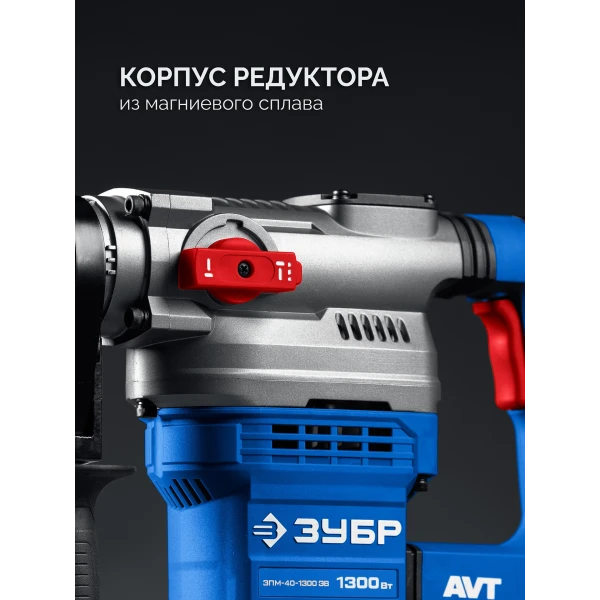

| Корпус редуктора из магниевого сплава | есть |

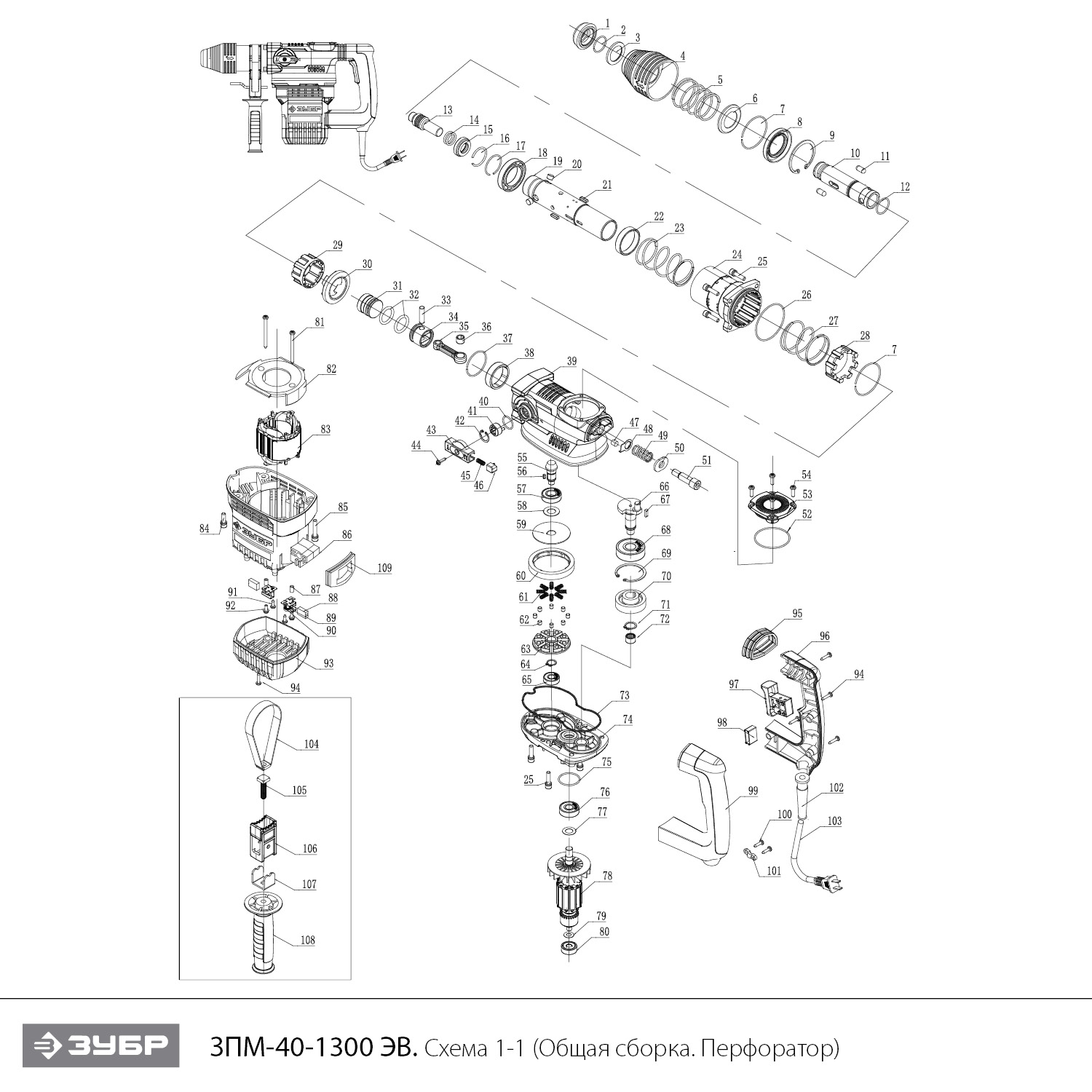

Схема сборки и запчасти ЗУБР 40 мм, 1300 Вт, АВТ, перфоратор SDS-Max, Профессионал (ЗПМ-40-1300 ЭВ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Пыльник ствола | N000-042-285 | 102 | |
| 2 | Кольцо стопорное D28х2 | N000-042-286 | 408 | |
| 3 | Шайба D40хd28.1х3 | N000-042-287 | 102 | |
| 4 | Кожух патрон D57Х60 | N000-042-288 | 295.8 | |
| 5 | Пружина патрона 47Х42.5Х2.5Х64 | N000-042-289 | - | |
| 6 | Шайба D47.5хd30х5 | N000-042-290 | 102 | |
| 7 | Кольцо стопорное D65Х2 | N000-042-291 | 102 | |
| 8 | Сальник D55хd35х8 | N000-042-292 | 295.8 | |
| 9 | Кольцо стопорное D55Х2 | N000-042-293 | - | |
| 10 | Ствол | N000-042-294 | 1 275 | |
| 11 | Ролик D8Х19.5 | N000-042-295 | 102 | |
| 12 | Кольцо уплотнительное D25.5х2 | N000-042-296 | 102 | |
| 13 | Ударник D22х66.5 | N000-042-297 | 346.8 | |
| 14 | Кольцо уплотнительное 17Х2.65 | N000-042-298 | 102 | |
| 15 | Втулка ударника D27хd16.5х9 | N000-042-299 | 193.8 | |
| 16 | Кольцо стопорное 33Х2.5 | N000-042-300 | 102 | |
| 17 | Кольцо стопорное 33Х2 | N000-042-301 | 102 | |
| 18 | Подшипник шариковый 61907-2RS | N000-042-302 | 357 | |
| 19 | Цилиндр D40хd32х184 | N000-042-303 | 1 744.2 | |
| 20 | Шпонка цилиндрическая D9.8Х6.5 | N000-042-304 | 102 | |
| 21 | Шпонка плоская 4х4х16 | N000-042-305 | 102 | |
| 22 | Втулка 39Х44Х10 | N000-042-306 | 112.2 | |
| 23 | Пружина 39.5х2.5х82 | N000-042-307 | - | |
| 24 | Корпус ствола 75хd49.5х98.4 | N000-042-308 | 918 | |
| 25 | Винт M6Х25 | N000-042-309 | 102 | |
| 26 | Кольцо уплотнительное 63х2 | N000-042-310 | 102 | |
| 27 | Пружина 49х2.5х60 | N000-042-311 | - | |
| 28 | Муфта | N000-042-312 | 102 | |
| 29 | Муфта | N000-042-313 | 377.4 | |
| 30 | Шестерня Z57 | N000-042-314 | 469.2 | |
| 31 | Боек | N000-042-315 | 357 | |
| 32 | Кольцо уплотнительное 24х4 | N000-042-316 | 102 | |
| 33 | Палец поршня 8Х30 | N000-042-317 | 102 | |
| 34 | Поршень D29 | N000-042-318 | 336.6 | |
| 35 | Шатун D13Хd8Х11 | N000-042-319 | 224.4 | |
| 36 | Втулка D13Хd9Х10 | N000-042-320 | 153 | |
| 37 | Кольцо стопорное 49х2 | N000-042-321 | - | |
| 38 | Втулка корпуса D44х37х12 | N000-042-322 | 204 | |
| 39 | Корпус редуктора | N000-042-323 | 2 182.8 | |
| 40 | Кольцо уплотнительное D20х2 | N000-042-324 | 102 | |
| 41 | Вал ручки в сборе D19.9Х20.5 | N000-042-325 | 102 | |
| 42 | Кольцо стопорное d20Х1.5 | N000-042-326 | - | |
| 43 | Ручка переключения | N000-042-327 | 102 | |
| 45 | Пружина ручки D6.2Х0.7Х20.5 | N000-042-328 | 102 | |
| 46 | Блок кнопки 13Х11.8Х13.5 | N000-042-329 | 102 | |
| 47 | Уплотнение фетровое 8.5Х8 | N000-042-330 | 102 | |
| 48 | Пластина прижимная 26Хd20Х1 | N000-042-331 | 102 | |
| 49 | Пружина D12.5Х1.8Х32 | N000-042-332 | 102 | |
| 50 | Шайба D30х22х2.8 | N000-042-333 | 102 | |
| 51 | Болт M17х55 | N000-042-334 | 102 | |
| 52 | Кольцо уплотнительное D55х2 | N000-042-335 | 102 | |
| 53 | Крышка смазочного окна D63.9хd59.5х31.5 | N000-042-336 | 102 | |
| 55 | Шестерня Z37 | N000-042-337 | 285.6 | |
| 56 | Шпонка плоская 3х3х8 | N000-042-338 | 102 | |
| 57 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 434.37 | |
| 58 | Шайба 26Х14Х1 | N000-042-339 | - | |
| 59 | Шайба 61.5Х14.1Х1.5 | N000-042-340 | 132.6 | |
| 60 | Шестерня Z57 | N000-042-341 | 591.6 | |
| 61 | Пружина 6.1Х1.3Х14.6 8 шт. | N000-042-342 | 102 | |
| 62 | Штифт роликовый 6х6 8 шт. | N000-042-343 | 102 | |
| 63 | Муфта обгонная D62хd9х8.5 | N000-042-344 | 489.6 | |
| 64 | Кольцо стопорное D14 | N000-042-345 | 102 | |
| 65 | U009-600-0RS | 330.31 | | |
| 66 | Кривошип D42х68 | N000-042-346 | 438.6 | |
| 67 | Шпонка 4х4х14 | U301-105-036 | 103.05 | |
| 68 | Подшипник шариковый 6303-2RS | N000-042-347 | 499.8 | |
| 69 | Кольцо стопорное D47 | N000-042-348 | - | |
| 70 | Шестерня Z37 | N000-042-349 | 377.4 | |
| 71 | Кольцо стопорное D17 | N000-042-350 | - | |
| 72 | Подшипник игольчатый HK1210 (16х12х10) | U010-121-000 | 206.1 | |
| 73 | Прокладка промщита D84.2хd64.2х69.5хd2 | N000-042-351 | 102 | |
| 74 | Корпус редуктора нижний | N000-042-352 | 867 | |
| 75 | Кольцо уплотнительное D32х2 | N000-042-353 | 102 | |
| 76 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 77 | Шайба 22Х13Х0.3 | N000-042-354 | - | |
| 78 | Ротор КДС. Z6 | N000-042-355 | 2 692.8 | |
| 79 | Шайба D16.5Х8.2Х0.5 | N000-042-356 | - | |
| 80 | Подшипник шариковый 628-2RS | N000-042-357 | 224.4 | |
| 82 | Диффузор 82хd44х22 | N000-042-358 | - | |
| 83 | Статор | N000-042-359 | 1 999.2 | |
| 86 | Корпус двигателя | N000-042-360 | 805.8 | |
| 87 | Гайка М4Х10 | N000-042-361 | - | |
| 88 | Щетка графитовая (пара) 6Х12Х18.5 | N000-042-362 | 100 | |
| 89 | Щеткодержатель пара | N000-042-363 | 100 | |
| 90 | Пружина d11х3 | N000-042-364 | - | |
| 93 | Крышка нижняя двигателя | N000-042-365 | 234.6 | |
| 95 | Кожух АВТ 64.9х40.3х19.5 | N000-042-366 | 193.8 | |
| 96 | Ручка в сборе правая и левая часть EV(96. 99) | N000-042-367-C | 693.6 | |
| 97 | Выключатель TN06-3 12(12)A | V000-003-528 | 418.2 | |
| 98 | Конденсатор TNS-3TH 0.33µF | N000-042-368 | - | |
| 101 | Пластина прижимная шнура 27.5х8.2х6.5 | N000-042-369 | - | |
| 102 | Втулка шнура D26.5хd9х73 | N000-042-370 | - | |
| 103 | Шнур сетевой H07RN-F 2х1mm2. 5m | N000-042-371 | - | |
| 108 | Ручка дополнительная в сборе EV(104-109) | N000-042-372-C | 530.4 | |
