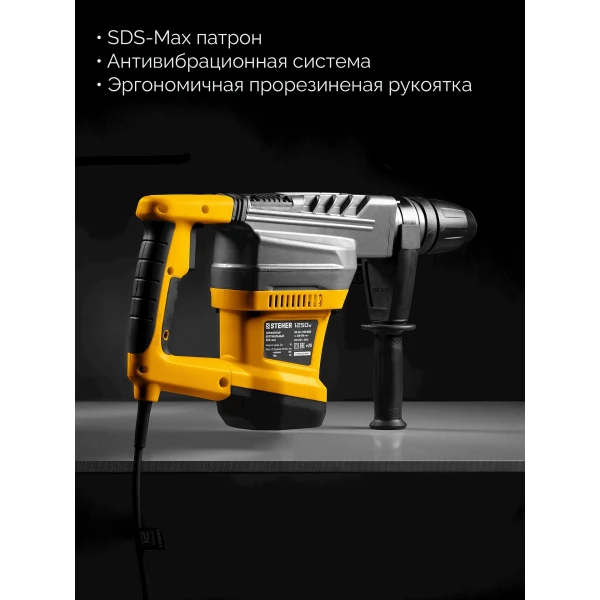

STEHER 40 мм, 1250 Вт, перфоратор SDS-Max (HD-40-1250 MAX)
Отличный инструмент для бурения отверстий, а также ударного долбления. Разработан с применением современных технологий для длительной, производительной и комфортной работы: большая сила удара, небольшой вес, эффективный теплоотвод, регулировка частоты вращения и удара. Все, что есть для безопасности, эффективной и качественной работы.
Преимущества
- Надежный перфоратор с достаточной мощностью и небольшим весом
- Большая сила удара позволяет быстро выполнять отверстия необходимого диаметра даже в самых твердых материалах без перегрузки изделия и утомления
- Патрон SDS Max для установки широкого спектра профессионального расходного инструмента и быстрой замены в процессе работы
- Антивибрационная система значительно снижает вредное воздействие вибрации на оператора при длительной работе
- Предохранительная муфта эффективно защищает изделие и оператора от перегрузок при заклинивании инструмента
- Небольшой вес и эффективный теплоотвод благодаря металлическому корпусу способствуют длительной благоприятной для изделия и неутомительной работе для оператора
- Электронная регулировка частоты вращения и удара обеспечивает подстройку режима работы изделия под различные материалы и операции
- Противоскользящее покрытие рукояток для надежного удержания

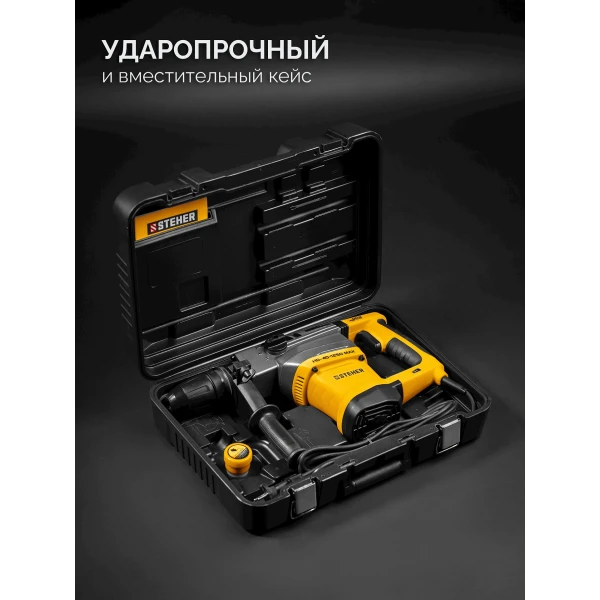

- Удобный вместительный кейс в комплекте для хранения и транспортирования изделия и сменного инструмента
- Сетевой кабель длиной 3 метра в резиновой изоляции
Использование
Для сверления и бурения в бетоне, долбежных работ, перемешивания ЛКМ при установке соответствующего расходного инструмента
| Частота вращения шпинделя, об/мин | 230-550 |
| Частота ударов, уд/мин | 0-5500 |
| Реверс | нет |
| Габариты, см | 52X15.5X36.4 |
| Масса изделия, кг | 5.8 |
| Масса в упаковке, кг | 7.3 |
| Гарантия | 12 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 220-240/50 |
| Мощность, Вт | 1250 |
| Длина кабеля, м | 3 |

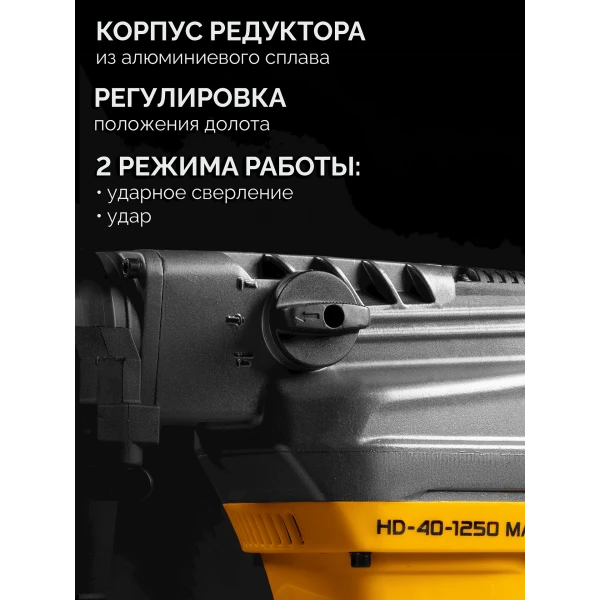

| Режимы работы | сверление/ сверление с ударом/ удар |
| Металлический корпус редуктора | есть |
| Ограничитель глубины сверления | есть |
| Патрон | SDS Max |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 10 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | есть |
| Виброзащита | нет |
| Предохранительная муфта | нет |
| Регулировка углового положения долота | есть |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Фиксация выключателя | есть |
| Макс. диаметр бурения (бетон), мм | 40 |
| Макс. диаметр бурения коронкой (бетон), мм | 105 |
| Количество режимов | 2 |
| Тип упаковки | бокс пластиковый |

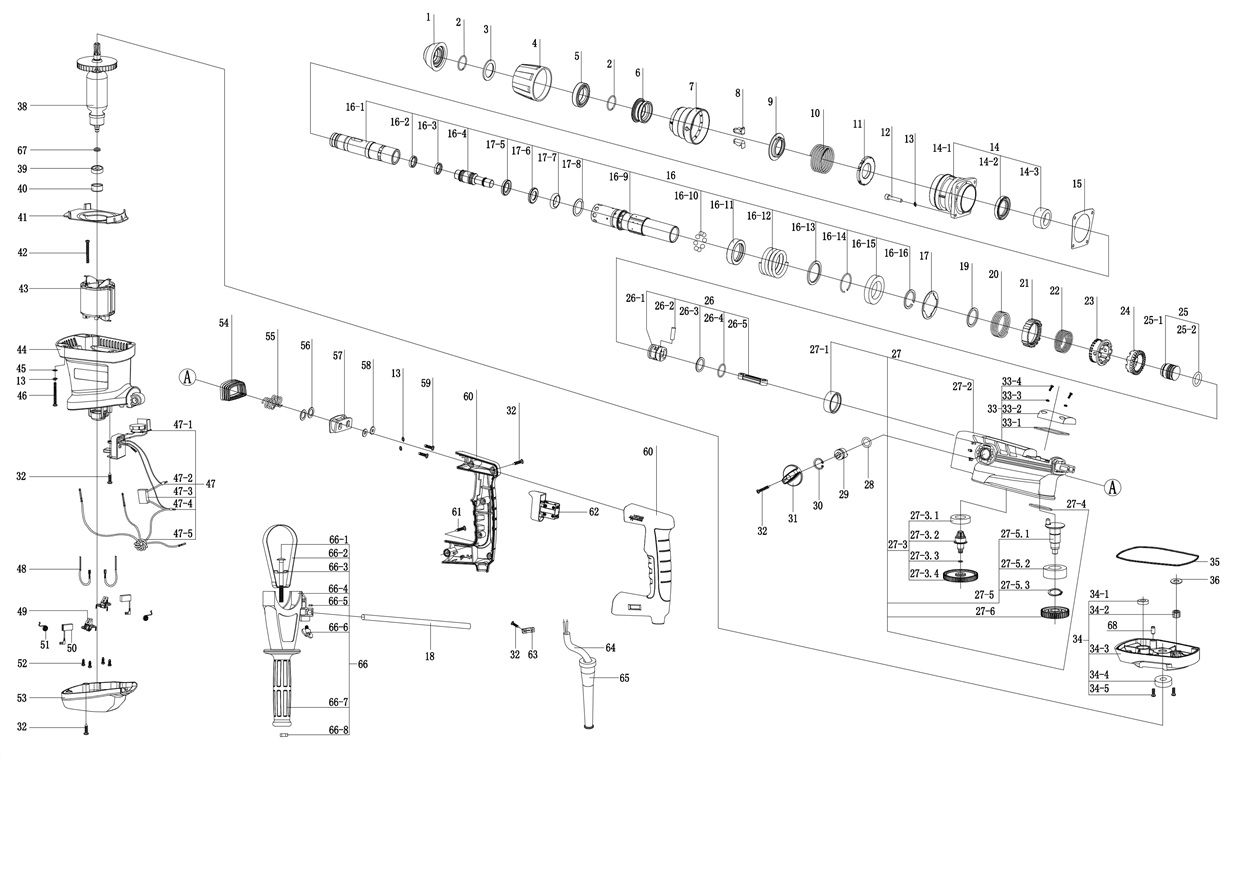

Схема сборки и запчасти STEHER 40 мм, 1250 Вт, перфоратор SDS-Max (HD-40-1250 MAX)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Крышка держателя инструмента | N000-036-580 | 156.46 | |
| 2 | Кольцо стопорное | N000-036-581 | - | |
| 3 | Шайба патрона | N000-036-582 | - | |
| 4 | Кожух патрона | N000-036-583 | 112.2 | |
| 5 | Проставка | N000-036-584 | - | |
| 6 | Кольцо патрона | N000-036-585 | - | |
| 7 | Фиксатор инструмента | N000-003-244 | - | |
| 8 | Вставки удерживающие (пара) | N000-003-245 | 324.27 | |
| 9 | Направляющая пружины | N000-036-586 | 112.2 | |
| 10 | Пружина | N000-036-587 | - | |
| 11 | Основание пружины заднее | N000-003-248 | - | |
| 14 | Корпус в сборе | N000-036-588 | - | |
| 14-1 | Корпус | N000-036-589 | - | |
| 14-2 | Сальник D42xd29.5x7.5 | N000-003-254 | 514 | |
| 14-3 | Подшипник шариковый 6806-2Z (42х30х7) n/n | N000-003-255 | 401.24 | |
| 15 | Уплотнитель | N000-036-590 | - | |
| 16 | Ствол в сборе | N000-036-591 | - | |
| 16-1 | Стволик | N000-003-256 | 1 079.57 | |
| 16-2 | Кольцо уплотнительное композитное | N000-036-592 | 306 | |
| 16-3 | Прокладка резиновая ударника (V1) D21.8хh3.7 | N000-003-262 | 198.17 | |
| 16-4 | Ударник (V1) | N000-003-263 | 494.82 | |
| 16-5 | Резиновая шайба | N000-003-266 | 102 | |
| 16-6 | Кольцо | N000-003-264 | 270.21 | |
| 16-7 | Кольцо уплотнительное D29.5хd15.5хh7 | N000-003-265 | 121.33 | |
| 16-8 | Кольцо уплотнительное 2 | N000-036-593 | 102 | |
| 16-9 | Цилиндр | N000-003-267 | 1 237.61 | |
| 16-10 | Шарик стальной D7.14 | N000-003-257 | - | |
| 16-11 | Муфта ствола | N000-003-258 | 854.24 | |
| 16-12 | Пружина D48xh49 | N000-003-259 | 207.16 | |
| 16-13 | Шайба D45.8хd35.5х2.5 | N000-003-260 | 104.48 | |
| 16-14 | Кольцо стопорное разрезное D37xd34 | N000-003-261 | 102 | |
| 16-15 | Подшипник шариковый 61907 открытый (55х35х10) n/n | U011-000-001 | 264.18 | |
| 16-16 | Кольцо стопорное D35 | N000-036-594 | 106.08 | |
| 17 | Шайба | N000-003-276 | - | |
| 18 | Глубиномер | N000-036-595 | - | |
| 19 | Шайба D35,8 d32 h0,7 | N000-003-280 | 103.05 | |
| 20 | Пружина | N000-003-277 | 206.1 | |
| 21 | Втулка сцепления | N000-003-278 | 245.83 | |
| 22 | Пружина D41xh40.5 | N000-003-281 | 109.05 | |
| 23 | Муфта сцепления | N000-003-282 | 940.38 | |
| 24 | Шестерня коническая Z27 | N000-003-283 | 798.13 | |
| 25-1 | Боек | N000-003-268 | 229.86 | |
| 25-2 | Кольцо уплотнительное D28хd21хh3.5 (набор 2 шт) | N000-003-269 | 268.17 | |
| 26-1 | Поршень D25,91x27,38мм | N000-003-271 | 526.77 | |
| 26-2 | Палец поршневой D7х21 | N000-003-270 | - | |
| 26-4 | Кольцо уплотнительное D26хd22хh2 | N000-003-272 | 127.7 | |
| 26-5 | Шатун D14хd9х63 | N000-003-273 | 367.13 | |
| 27-1 | Втулка D37 d32 h12 | N000-003-285 | - | |
| 27-2 | Корпус редуктора | N000-036-596 | - | |
| 27-3 | Шестерня ведущая в сборе | N000-036-597 | - | |
| 27-3 | Шестерня ведущая в сборе EV(27-3.1-27-3.4) | N000-040-893 | 795.6 | |
| 27-3.1 | Подшипник шариковый 61904 (37х20х9) | N000-003-296 | - | |
| 27-3.2 | Шестерня малая Z=7 | N000-003-297 | 230.82 | |
| 27-3.3 | Кольцо уплотнительное 006-008-08 | N000-003-299 | - | |
| 27-3.4 | Шестерня Z=61 | N000-003-298 | 708.73 | |
| 27-3.4 | Шестерня ведущая Z72 D79.1хd12 | N000-040-894 | 438.6 | |
| 27-4 | Кольцо уплотнительное редуктора | N000-036-598 | - | |
| 27-5 | Вал эксцентриковый в сборе | N000-036-599 | - | |
| 27-5.1 | Вал кривошипный | N000-003-303 | 1 356.81 | |
| 27-5.2 | Подшипник шариковый 6004-2RS (42х20х12) LXB | U009-600-4RS | 206.1 | |
| 27-5.3 | Кольцо разжимное D19 | N000-003-305 | - | |
| 27-5.4 | Шестерня косозубая Z=41 | N000-003-306 | 702.34 | |
| 27-6 | Шестерня эксцентрикового вала Z41 D53.3хd16 | N000-040-895 | 418.2 | |
| 28 | Кольцо уплотнительное переключателя | N000-036-600 | - | |
| 29 | Эксцентрик переключателя режимов | N000-036-601 | - | |
| 30 | Кольцо стопорное D20 | N000-036-602 | - | |
| 31 | Переключатель в сборе (28-32) | N000-036-603 | 156.46 | |
| 33 | Крышка масляного отсека в сборе | N000-036-604 | 206.04 | |
| 33-1 | Кольцо уплотнительное масляной крышки | N000-036-605 | - | |
| 33-2 | Крышка масляного отсека | N000-036-606 | - | |
| 34 | Крышка редуктора нижняя в сборе | N000-036-607 | - | |
| 34-1 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 34-2 | Подшипник игольчатый НК1010 (14х10х10) | N000-027-659 | 387.32 | |
| 34-3 | Крышка редуктора | N000-036-609 | 356.38 | |
| 34-4 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 206.1 | |
| 35 | Кольцо уплотнительное | N000-036-610 | - | |
| 36 | Шайба D21 d10,5 h1,0 | N000-003-307 | - | |
| 38 | Ротор КД Z7 | N000-040-896 | 2 274.6 | |
| 38 | Ротор КД | N000-036-611 | - | |
| 39 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 309.15 | |
| 40 | Втулка подшипника 607 резиновая | U253-600-029 | 103.05 | |
| 41 | Защита статора | N000-036-612 | 106.08 | |
| 43 | Статор КД | N000-040-897 | 1 264.8 | |
| 43 | Статор КД | N000-036-613 | - | |
| 44 | Корпус двигателя | N000-036-614 | 764.91 | |
| 47 | Регулятор скорости вращения в сборе с контроллером | V000-004-641 | 1 509.6 | |
| 47-1 | Блок электронный регулятор оборотов в сборе | V000-004-519 | 714 | |
| 49 | Щеткодержатель в сборе с пружиной (пара) | N000-036-615 | 220 | |
| 50 | Щетка графитовая (пара) 6.5х11х20 | N000-036-616 | 110 | |
| 53 | Крышка задняя | N000-036-617 | 173.84 | |
| 54 | Гофра пылезащитная | N000-036-618 | 102 | |
| 55 | Пружина | N000-036-619 | - | |
| 56 | Шайба | N000-036-620 | - | |
| 57 | Упор пружины | N000-036-621 | 147.77 | |
| 60 | Рукоятка в сборе левая и правая часть | N000-036-622 | 625.84 | |
| 62 | Выключатель KG-10(10)A-3213 | V000-003-479 | 275.4 | |
| 64 | Шнур сетевой ZUBR PVC H05VV-F 2x1мм2 3м | V000-006-375 | 309.15 | |
| 66 | Рукоятка дополнительная в сборе | N000-036-623 | 495.45 | |
| 67 | Прокладка пылезащитная | N000-036-624 | 106.08 | |
| 68 | Штифт | N000-036-608 | - | |
