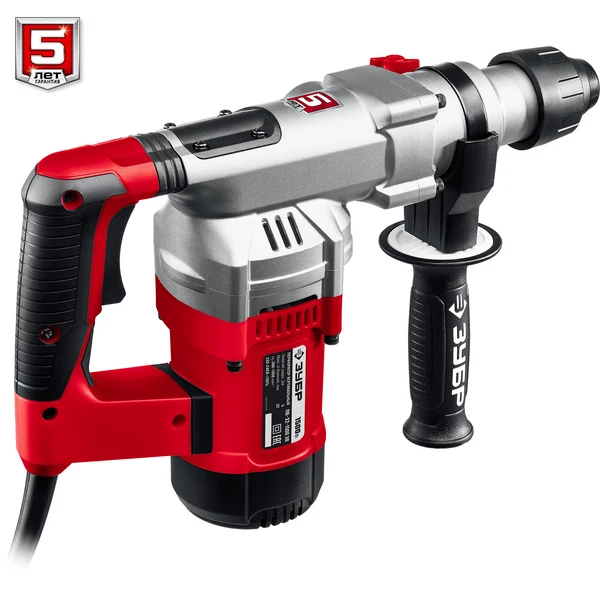

ЗУБР 32 мм, 1500 Вт, перфоратор SDS Plus, АВТ (ПВ-32-1500 ЭВ)
Легкое изделие в вертикальной компоновке для сверления и бурения отверстий, а также ударного долбления. Очень удобная работа благодаря небольшому весу, антивибрационной системе, индикаторам состояния и быстрой замене расходного инструмента. Перфораторы ЗУБР - созданы работать

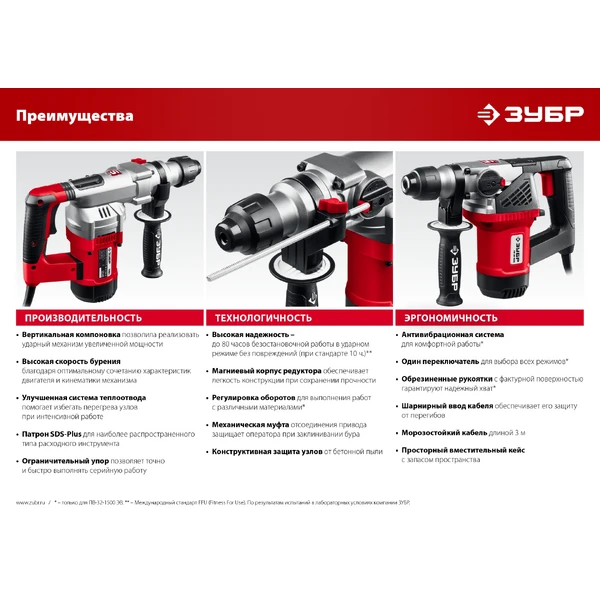

Преимущества
- Достаточная сила удара позволяет быстро выполнять отверстия даже в самых твердых материалах без перегрузки изделия и утомления
- Три режима работы - сверление, сверление с ударом и удар - делают изделие универсальным инструментом широкого применения

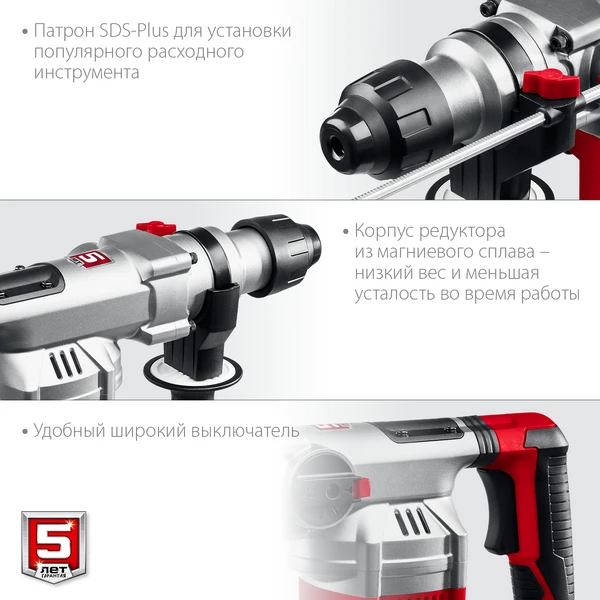

- Патрон SDS Plus для установки широкого спектра расходного инструмента и быстрой замены в процессе работы
- Регулировка частоты вращения и ударов помогает при выполнении различных работи и работе с разными материалами
- Антивибрационная система значительно снижает вредное воздействие вибрации на оператора при длительной работе

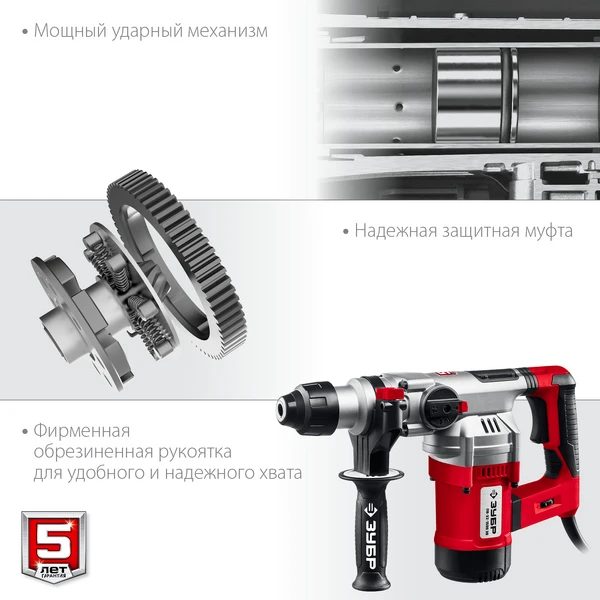

- Предохранительная муфта эффективно защищает изделие и оператора от перегрузок при заклинивании инструмента
- Небольшой вес и эффективный теплоотвод благодаря корпусу редуктора из магниевого сплава
- Надежность и долговечность обеспечиваются качественными материалами, точностью изготовления и тщательностью сборки
- Противоскользящее покрытие рукояток для надежного удержания

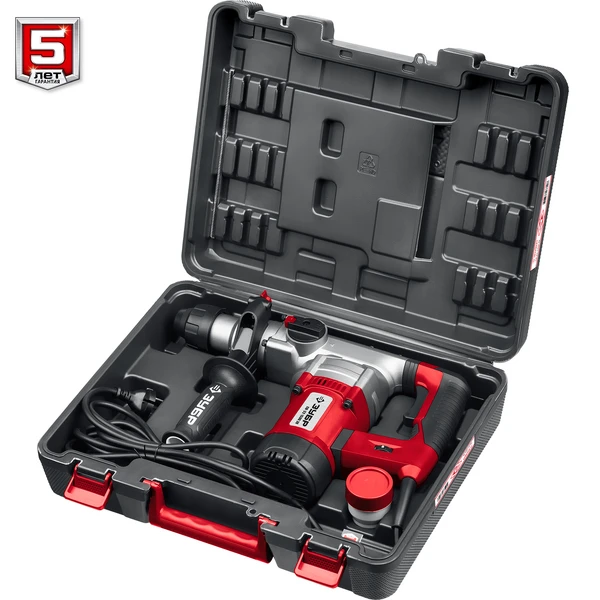

- Удобный вместительный кейс в комплекте для хранения и переноски изделия и сменного инструмента
- Сетевой кабель длиной 3 метра
Использование
Для сверления и бурения в бетоне, долбежных работ, перемешивания ЛКМ при установке соответствующего расходного инструмента
| Частота вращения шпинделя, об/мин | 300-1050 |
| Частота ударов, уд/мин | 1200-4200 |
| Реверс | нет |

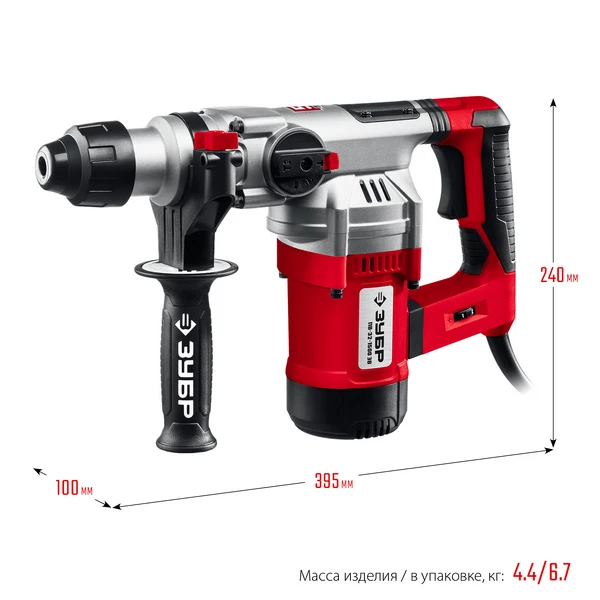

| Габариты, см | 41.5x12,5x32,5 |
| Масса изделия, кг | 4.4 |
| Масса в упаковке, кг | 6.8 |
| Гарантия | 60 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 220-240/50 |
| Мощность, Вт | 1500 |
| Длина кабеля, м | 3 |
| Режимы работы | сверление/ сверление с ударом/ удар |
| Металлический корпус редуктора | есть |

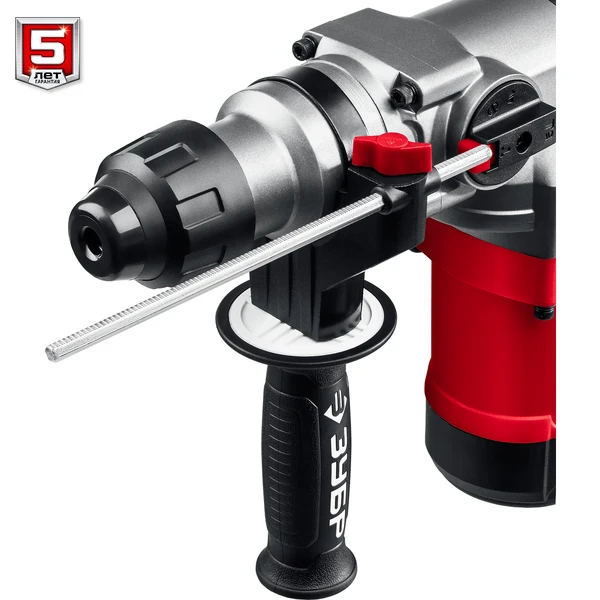

| Ограничитель глубины сверления | есть |
| Макс. диаметр сверления (дерево), мм | 40 |
| Патрон | SDS Plus |
| Поддержание оборотов под нагрузкой | нет |

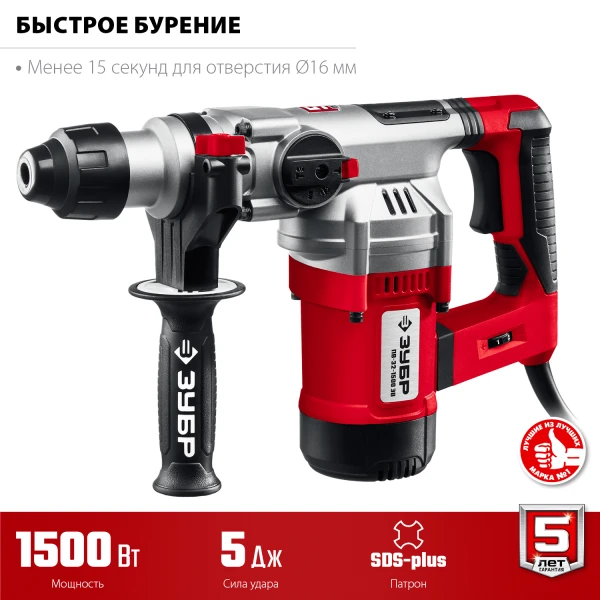

| Максимальная сила удара, Дж | 5 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | есть |
| Виброзащита | да |
| Предохранительная муфта | есть |
| Регулировка углового положения долота | есть |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Фиксация выключателя | есть |

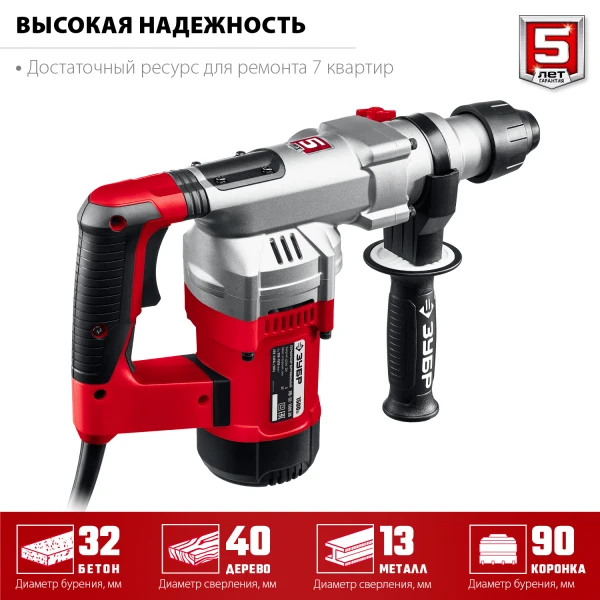

| Макс. диаметр бурения (бетон), мм | 32 |
| Макс. диаметр бурения коронкой (бетон), мм | 90 |
| Макс. диаметр сверления (сталь), мм | 13 |
| Количество режимов | 3 |
| Тип упаковки | бокс пластиковый |

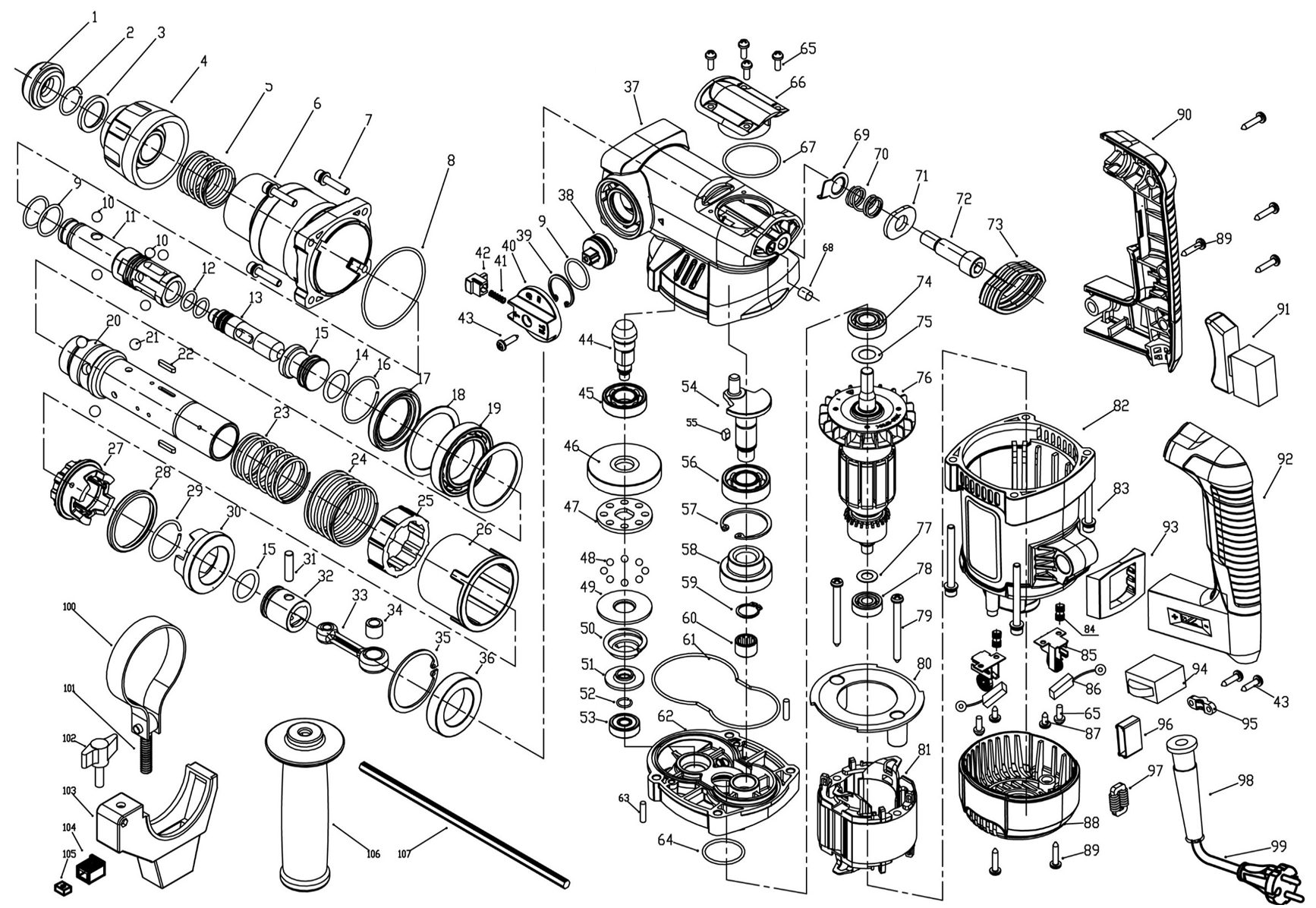

Схема сборки и запчасти ЗУБР 32 мм, 1500 Вт, перфоратор SDS Plus, АВТ (ПВ-32-1500 ЭВ)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Крышка передняя | N000-036-265 | 106.08 | |
| 2 | Кольцо стопорное D18х2 разрезное | N000-036-195 | 102 | |
| 3 | Шайба | N000-036-266 | 103.05 | |
| 4 | Кожух патрона | N000-036-267 | 214.2 | |
| 5 | Пружина 28.9х2х65 | N000-036-268 | 103.05 | |
| 6 | Корпус | N000-036-269 | 464.68 | |
| 8 | Кольцо уплотнительное D57.5х2 | N000-036-270 | 102 | |
| 9 | Кольцо уплотнительное D24хd20х2 | N000-036-202 | 102 | |
| 10 | Шарик стальной D7.14 | U351-900-017 | 110.16 | |
| 11 | Ствол | N000-036-271 | 515.25 | |
| 12 | Кольцо уплотнительное D15хd11хh2 | N000-036-204 | 102 | |
| 13 | Боёк | N000-036-272 | 206.1 | |
| 14 | Кольцо уплотнительное D19х3 | N000-036-274 | 106.08 | |
| 15 | Ударник | N000-036-273 | 166.15 | |
| 16 | Кольцо стопорное D33х2 разрезное | N000-036-275 | 102 | |
| 17 | Сальник D48хd33.5х7 | N000-036-276 | 102 | |
| 18 | Кольцо металлическое D55х45х1.25 | N000-036-277 | 102 | |
| 19 | Подшипник шариковый 61907 открытый (55х35х10) n/n | U011-000-001 | 264.18 | |
| 20 | Цилиндр | N000-036-278 | 676.76 | |
| 21 | Шарик стальной D7.94 | N000-036-279 | 104.04 | |
| 22 | Шпонка 3х3х16 | N000-036-210 | 102 | |
| 23 | Пружина 30.5х2х80 | N000-036-280 | 102 | |
| 24 | Пружина 44х2х52 | N000-036-281 | 102 | |
| 25 | Втулка | N000-036-282 | 102 | |
| 26 | Крышка передняя | N000-036-283 | 103.05 | |
| 27 | Муфта | N000-036-284 | 407.95 | |
| 28 | Крышка фиксирующая | N000-036-285 | 102 | |
| 29 | Кольцо стопорное D27.5х2 разрезное | N000-036-207 | 102 | |
| 30 | Шестерня большая коническая | N000-036-286 | 318.79 | |
| 31 | Палец поршня D6х24 | N000-036-287 | 102 | |
| 32 | Поршень | N000-036-288 | 109.71 | |
| 33 | Шатун | N000-036-289 | 166.15 | |
| 34 | Подшипник скольжения D12хd8х10 | N000-036-219 | 102 | |
| 35 | Кольцо стопорное D47 разрезное | N000-036-220 | 102 | |
| 36 | Подшипник скольжения D47хd30х10 | N000-036-221 | 102 | |
| 37 | Корпус коленчатого вала | N000-036-290 | 1 091.45 | |
| 38 | Шпиндель переключателя режимов | N000-036-291 | 1 236.62 | |
| 39 | Кольцо стопорное D24 разрезное | N000-036-292 | - | |
| 40.C | Переключатель режимов в сборе (40-42) | N000-036-293 | 102 | |
| 44 | Шестерня коническая малая | N000-036-294 | 207.23 | |
| 45 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 434.37 | |
| 46 | Шестерня ствола | N000-036-295 | 322.84 | |
| 47 | Сепаратор | N000-036-296 | 103.05 | |
| 48 | Шарик стальной D5 | U201-850-020 | 104.04 | |
| 49 | Демпфер | N000-036-297 | - | |
| 50 | Пружина | N000-036-298 | - | |
| 51 | Упор пружины | N000-036-299 | - | |
| 52 | Кольцо стопорное 8.3х1.2 разрезное | N000-036-234 | - | |
| 53 | Подшипник шариковый 627-2Z (22х7х7) ZXBRS | N000-016-891 | 110.16 | |
| 54 | Вал эксцентриковый | N000-036-300 | 624.75 | |
| 55 | Шпонка 4х4х8 | N000-036-301 | 102 | |
| 56 | Подшипник шариковый 6202-2RS (35x15x11) n/n | U009-620-2RS | 206.1 | |
| 57 | Кольцо стопорное D35 | N000-036-236 | - | |
| 58 | Шестерня эксцентрикового вала | N000-036-302 | 243.8 | |
| 59 | Кольцо стопорное D15 разрезное | N000-036-303 | - | |
| 60 | Подшипник игольчатый HK1210 (16х12х10) | U010-121-000 | 206.1 | |
| 61 | Уплотнитель | N000-036-304 | 102 | |
| 62 | Редуктор | N000-036-305 | 335 | |
| 63 | Штифт D4х16 | N000-036-306 | 102 | |
| 64 | Кольцо уплотнительное D28X2 | N000-036-244 | 102 | |
| 66 | Крышка горловины | N000-036-307 | 102 | |
| 67 | Кольцо уплотнительное D38х2 | N000-036-308 | 102 | |
| 68 | Пробка войлочная D8.5х8 | N000-036-248 | 103.05 | |
| 69 | Пластина прижимная | N000-036-309 | 103.05 | |
| 70 | Пружина антивибрационная 12.5х1.8х32 | N000-036-310 | 206.1 | |
| 71 | Шайба антивибрационная | N000-036-311 | 102 | |
| 72 | Болт антивибрационный | N000-036-312 | - | |
| 73 | Крышка антивибрационная верхняя | N000-036-313 | 102 | |
| 74 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 309.15 | |
| 75 | Шайба D22хd13х0.3 | N000-036-314 | - | |
| 76 | Ротор КДС | N000-036-315 | 1 872.72 | |
| 77 | Шайба D16.5хd8.2х0.5 | N000-036-316 | - | |
| 78 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 80 | Защита статора | N000-036-317 | 103.05 | |
| 81 | Статор КДС | N000-036-318 | 1 304.36 | |
| 82 | Корпус двигателя | N000-036-319 | 515.25 | |
| 85 | Щеткодержатель (пара) | N000-036-320 | 131.46 | |
| 86 | Щетка графитовая (пара) 6х10х20 | N000-036-321 | 267.58 | |
| 88 | Крышка нижняя | N000-036-322 | 153.99 | |
| 90 | Рукоятка в сборе (левая и правая часть EV90.92) | N000-036-323 | 309.15 | |
| 91 | Выключатель FA2-6/2W1 10(10)A 250V 5E4 T55 | V000-003-472 | 237.74 | |
| 92 | Рукоятка левая часть | N000-036-324 | - | |
| 93 | Крышка антивибрационная нижняя | N000-036-325 | 103.05 | |
| 94 | Блок электронный регулятор оборотов 2 провода | V000-004-517 | 553.83 | |
| 96 | Конденсатор 0.22мкФ х2+2х2200pF 250V | U351-900-101 | 103.05 | |
| 99 | Шнур сетевой ZUBR PVC H05VV-F 2x1мм2 3м | V000-006-375 | 309.15 | |
| 106.C | Рукоятка дополнительная в сборе (100-106) | N000-036-326 | 410.27 | |
| 107 | Глубиномер | N000-036-327 | - | |
