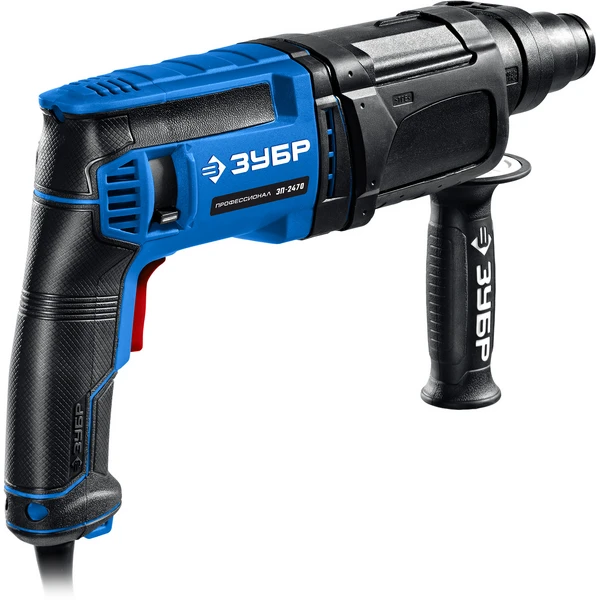

ЗУБР 24 мм, 780 Вт, перфоратор SDS Plus, Профессионал (ЗП-2470)

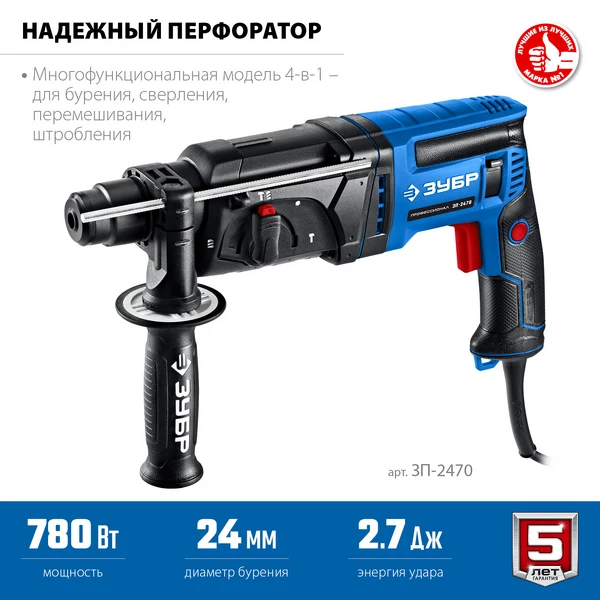

Перфоратор ЗП-2470 - мощный и компактный перфоратор, аналог модели 2470. Отличное соотношение вес / производительность / надежность, достаточный диаметр бурения для большинства крепежа. Длинный провод не ограничивает возможность работы вдали от розетки
Преимущества
- Производительный перфоратор, аналог модели 2470
- Фирменный дизайн с оптимальной развесовкой и эргономичной рукояткой для большего комфорта в работе
- Улучшенная предохранительная муфта для защиты оператора при блокировании бура
- Увеличенная скорость бурения при максимальном диаметре (по сравнению с предыдущей линейкой)
- Отработанная конструкция гарантирует надежность и долгий срок службы
- Возможность долбления и сверления без удара придает дополнительную функциональность
- Патрон SDS-Plus для быстрой замены расходного инструмента
- Реализация реверсирования поворотом щеточного узла обеспечивает одинаковую мощность как в прямом, так и в обратном направлениях вращения вала
- Плавная регулировка оборотов в широком диапазоне
- Режим установки долота в нужное осевое положение - дополнительный плюс к возможностям

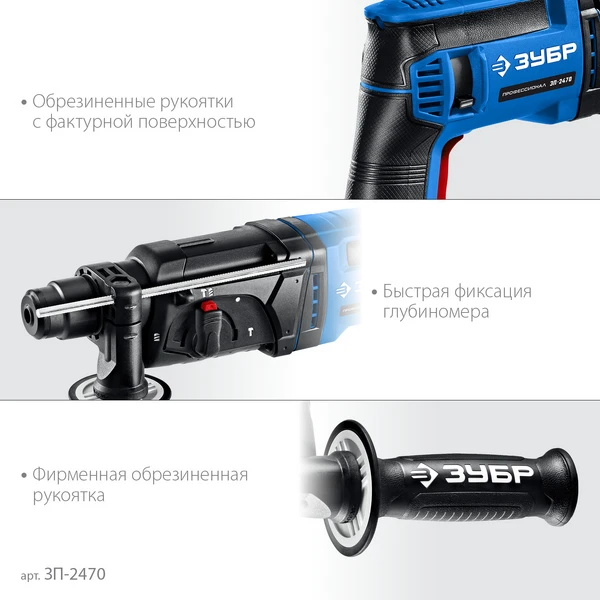

- Мягкая накладка на основной рукоятке повышает удобство хвата, что положительно влияет на качество работы и снижает утомляемость
- Эргономичная дополнительная рукоятка с мягкими накладками позволяет надежно удерживать инструмент при работе
- Ограничитель глубины сверления позволяет бурить точно на заданную глубину при серийной работе
- Угольные щетки с увеличенным ресурсом для длительной беспроблемной работы
- Литиевая смазка и кабель длиной 4 метра с резиновой изоляцией дают возможность работать при отрицательных температурах

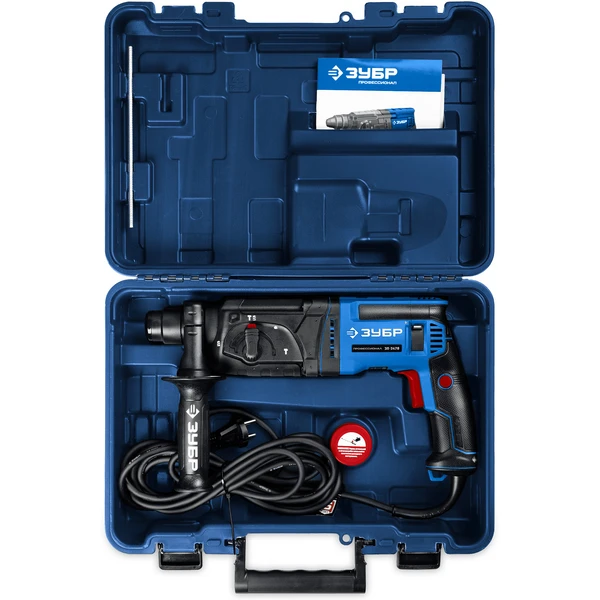

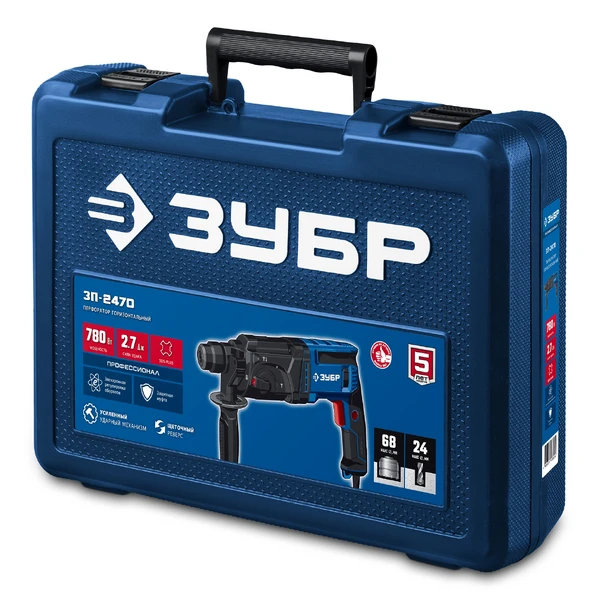

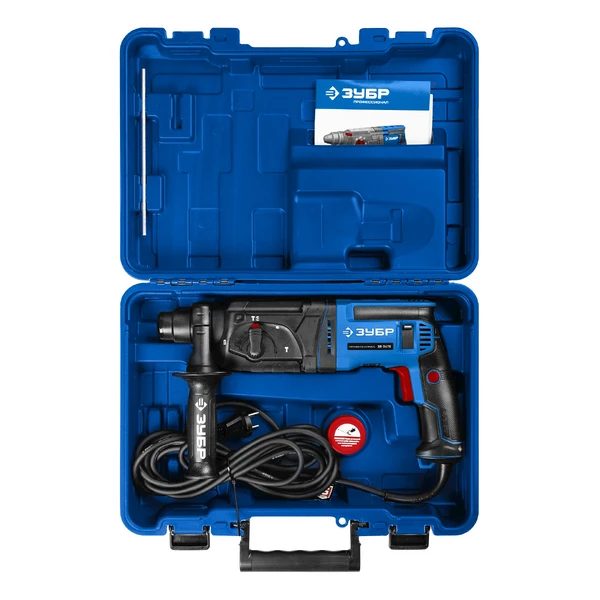

- Надежное хранение сменного инструмента и удобная переноска инструмента благодаря фирменному кейсу
Использование
Для сверления и бурения в бетоне, долбежных работ, перемешивания ЛКМ при установке соответствующего расходного инструмента
| Частота вращения шпинделя, об/мин | 0-1100 |
| Частота ударов, уд/мин | 0-4500 |
| Реверс | щеточный |

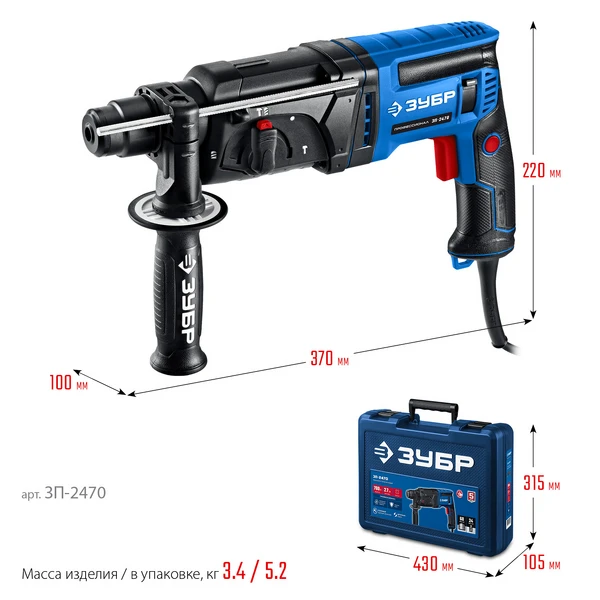

| Габариты, см | 47x34.5x10.5 |
| Масса изделия, кг | 3.4 |
| Масса в упаковке, кг | 5.2 |
| Гарантия | 60 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 220-240/50 |
| Мощность, Вт | 780 |
| Длина кабеля, м | 4 |
| Кейс | есть |
| Режимы работы | сверление/ сверление с ударом/ удар |
| Металлический корпус редуктора | нет |
| Ограничитель глубины сверления | есть |
| Макс. диаметр сверления (дерево), мм | 28 |
| Патрон | SDS Plus |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 2.7 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | есть |
| Виброзащита | нет |
| Предохранительная муфта | есть |
| Регулировка углового положения долота | есть |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Макс. диаметр бурения (бетон), мм | 24 |
| Макс. диаметр бурения коронкой (бетон), мм | 68 |
| Макс. диаметр сверления (сталь), мм | 10 |
| Количество режимов | 3 |
| Тип упаковки | бокс пластиковый |

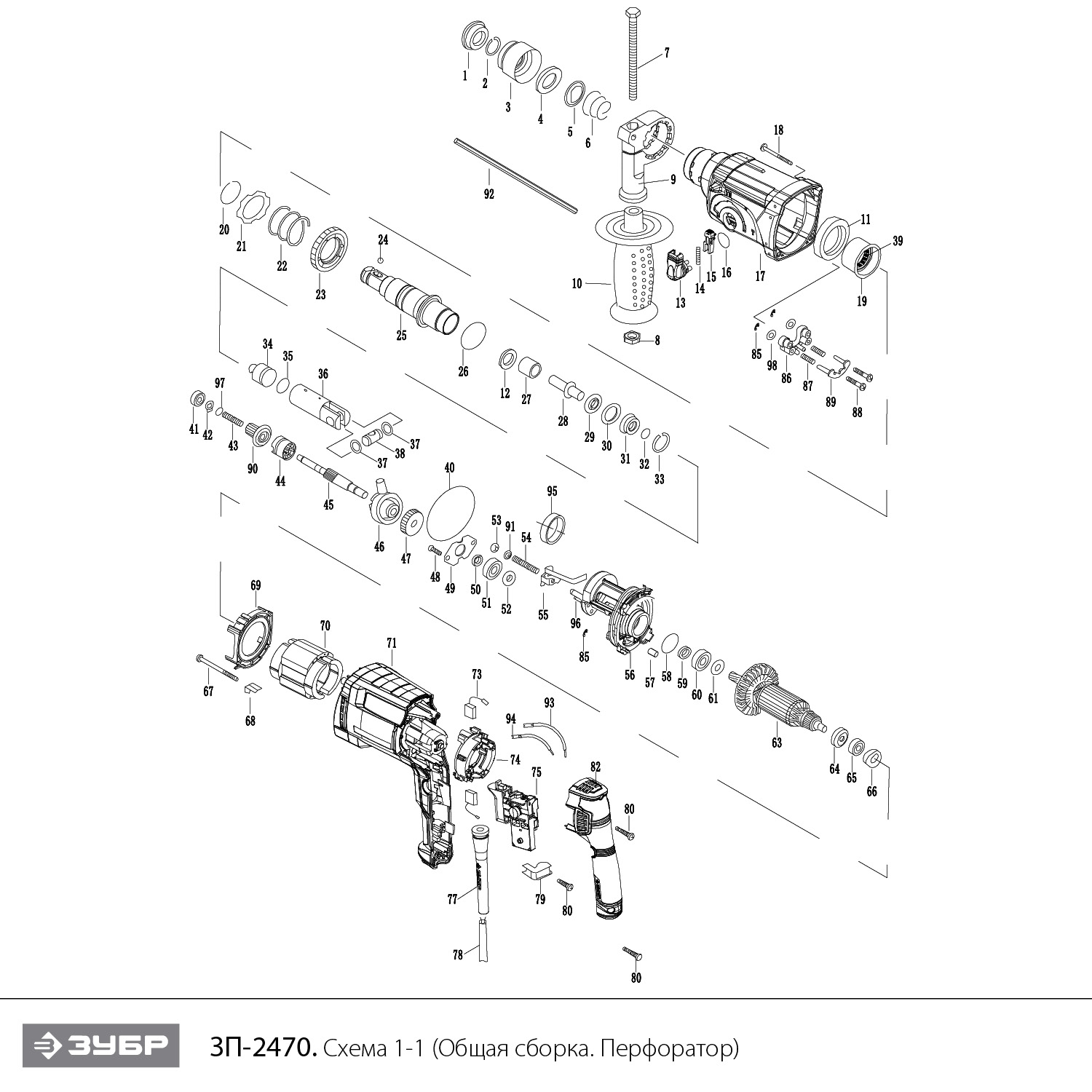

Схема сборки и запчасти ЗУБР 24 мм, 780 Вт, перфоратор SDS Plus, Профессионал (ЗП-2470)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Колпачок патрона | N000-039-843 | 104 | |
| 2 | Кольцо стопорное разрезное D19xh2 | N000-020-600 | 102 | |
| 3 | Кожух патрона | N000-039-844 | 100 | |
| 4 | Кольцо фиксирующее D32xd21x4 | N000-020-602 | 103.97 | |
| 5 | Пластина фиксирующая | N000-020-604 | 130.67 | |
| 6 | Пружина патрона | N000-020-605 | - | |
| 10 | Рукоятка дополнительная в сборе (EV7-10) | N000-039-846 | 478 | |
| 11 | Сальник D35xd25x7 | N000-039-847 | 127.83 | |
| 12 | Кольцо уплотнительное штока | N000-039-848 | 102.26 | |
| 13 | Переключатель режимов в сборе (EV13-16) # | N000-039-849 | 196 | |
| 17 | Корпус редуктора | N000-039-850 | 605.04 | |
| 20 | Кольцо стопорное | N000-039-852 | 117.6 | |
| 21 | Шайба зубчатая | N000-039-853 | 100 | |
| 22 | Пружина | N000-039-854 | 122 | |
| 23 | Шестерня большая | N000-039-855 | 230.09 | |
| 24 | Шарик стальной D7.14 | U351-900-017 | 108 | |
| 25 | Ствол | N000-039-856 | 519.83 | |
| 27 | Втулка позиционирующая | N000-039-857 | - | |
| 28 | Ударник | N000-039-858 | 196 | |
| 29 | Кольцо | N000-039-859 | 127.83 | |
| 30 | Кольцо амортизационное | N000-039-860 | 100 | |
| 31 | Ловитель | N000-039-861 | 127.83 | |
| 32 | Кольцо уплотнительное | N000-039-862 | 102.26 | |
| 33 | Кольцо стопорное | N000-039-863 | 100 | |
| 34 | Боек | N000-039-864 | 161.91 | |
| 35 | Кольцо уплотнительное | N000-039-865 | 102.26 | |
| 36 | Поршень | N000-039-866 | 153.39 | |
| 37 | Шайба | N000-020-641 | - | |
| 38 | Вкладыш | N000-020-642 | - | |
| 39 | Подшипник игольчатый HK3012 в сборе со втулкой | N000-039-867 | 161.91 | |
| 40 | Кольцо уплотнительное | N000-039-868 | 102.26 | |
| 41 | Подшипник шариковый 606-2Z (40х17х12) ZXBRS | U009-606-RS0 | 101.03 | |
| 42 | Кольцо стопорное | N000-039-869 | 100 | |
| 43 | Пружина сжатия | N000-039-870 | 104.53 | |
| 44 | Муфта кулачковая | N000-039-871 | 213.04 | |
| 45 | Вал муфты | N000-039-872 | 450 | |
| 46 | Подшипник качающийся (пьяный) | N000-039-873 | 553.91 | |
| 47 | Шестерня | N000-039-874 | 357.91 | |
| 49 | Прижим подшипника | N000-039-875 | 144.87 | |
| 51 | Подшипник 608-2Z | N000-017-153 | - | |
| 52 | Кольцо | N000-039-876 | 102.26 | |
| 53 | Фиксатор | N000-039-877 | 117.6 | |
| 54 | Пружина муфты | N000-039-878 | 100 | |
| 55 | Рычаг переключения режимов | N000-039-879 | 102.26 | |
| 56 | Промщит | N000-039-880 | 409.04 | |
| 57 | Шайба фетровая | N000-039-881 | 102.26 | |
| 58 | Кольцо уплотнительное | N000-039-882 | 102.26 | |
| 59 | Сальник | N000-039-883 | 102.26 | |
| 60 | U009-600-0RS | 323.83 | | |
| 63 | Ротор КД | N000-039-884 | 1 237.6 | |
| 64 | Шайба защитная | N000-039-885 | 100 | |
| 65 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 66 | Шайба фигурная | N000-039-886 | 102.26 | |
| 68 | Фиксатор щитка воздушного | N000-039-887 | - | |
| 69 | Защита статора | N000-039-888 | 106.4 | |
| 70 | Статор КД | N000-039-889 | 1 073.74 | |
| 71 | Корпус двигателя | N000-039-890 | 660 | |
| 73 | Щетка угольная (пара) 5х8х19 | N000-039-892 | 153.39 | |
| 74 | Щеточный узел реверсивный в сборе | N000-039-893 | 306.78 | |
| 75 | Выключатель FA2-4/1BEK 6(6)A ~250V 5E4 | N000-039-894 | 374.96 | |
| 77 | Рукав кабеля | N000-039-896 | - | |
| 78 | Шнур сетевой Rubber 2x1,0mm2 4m | U099-004-006-4 | 211.93 | |
| 79 | Прижим кабеля | N000-039-897 | - | |
| 81 | Светодиод подсветки | N000-039-898 | - | |
| 82 | Крышка задняя | N000-039-899 | 392 | |
| 85 | Кольцо стопорное | N000-039-901 | 104.53 | |
| 86 | Кронштейн | N000-039-902 | - | |
| 87 | Пружина установочная | N000-039-903 | 100 | |
| 89 | Упор | N000-039-904 | - | |
| 90 | Шестерня муфты | N000-039-905 | 230.09 | |
| 92 | Глубиномер | N000-039-906 | - | |
| 95 | Втулка кронштейна | N000-039-907 | 100 | |
| 96 | Штифт | N000-039-908 | 100 | |
