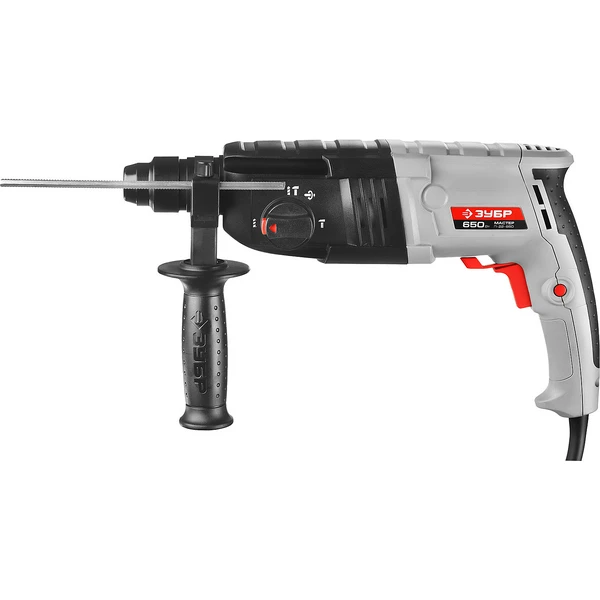

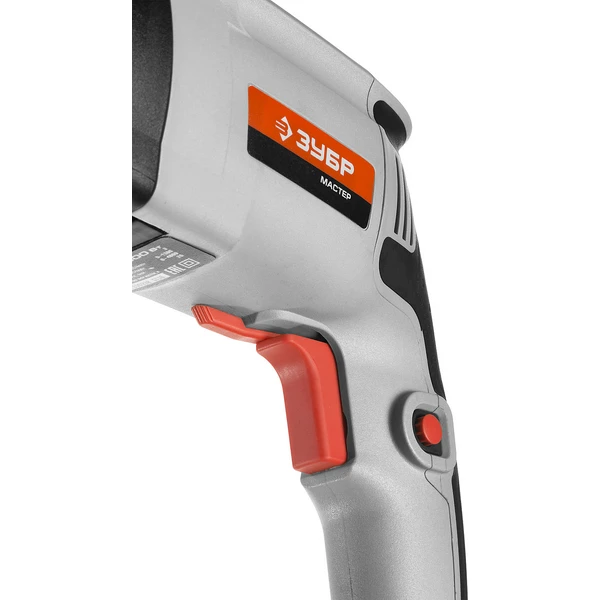

ЗУБР 22 мм, 650 Вт, перфоратор SDS Plus (П-22-650)
Инструмент для быстрого и производительного бурения и долбления бетона, а также сверления отверстий в металле и дереве. Универсальный инструмент для домашнего использования с возможностью выполнения отверстий до 22 мм
Преимущества
- Простой и удобный перфоратор, идеально подходит для домашних работ
- Эргономичный дизайн для комфортной работы
- Значительные диаметр и скорость бурения позволяют выполнять работу быстрее

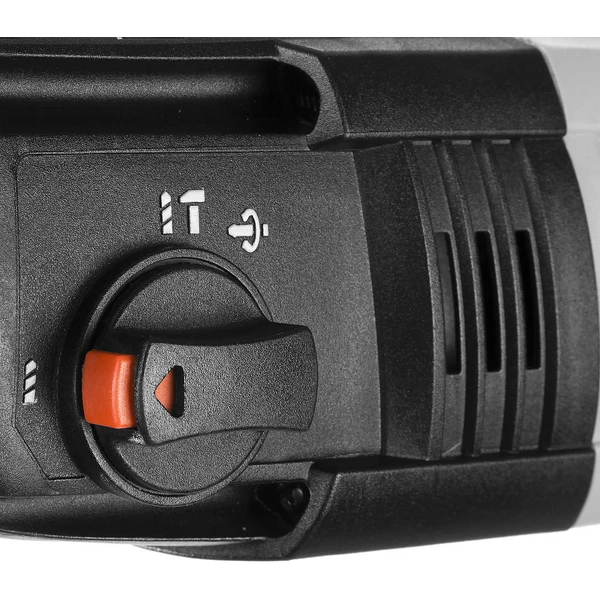

- Три режима работы - сверление, сверление с ударом и удар - делают изделие универсальным инструментом широкого применения
- Патрон SDS-Plus для быстрой замены расходного инструмента
- Функция реверсирования превращает изделие в дрель или шуруповерт
- Предохранительная муфта для защиты оператора при блокировании бура
- Плавная регулировка оборотов в широком диапазоне для точности на низких оборотах и производительности на высоких
- Режим установки долота в нужное осевое положение - дополнительный плюс к возможностям

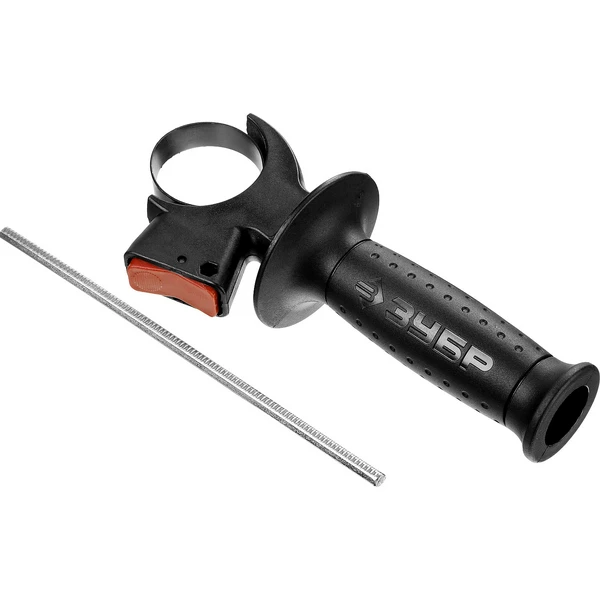

- Фирменная дополнительная рукоятка позволяет надежно удерживать инструмент при любой работе

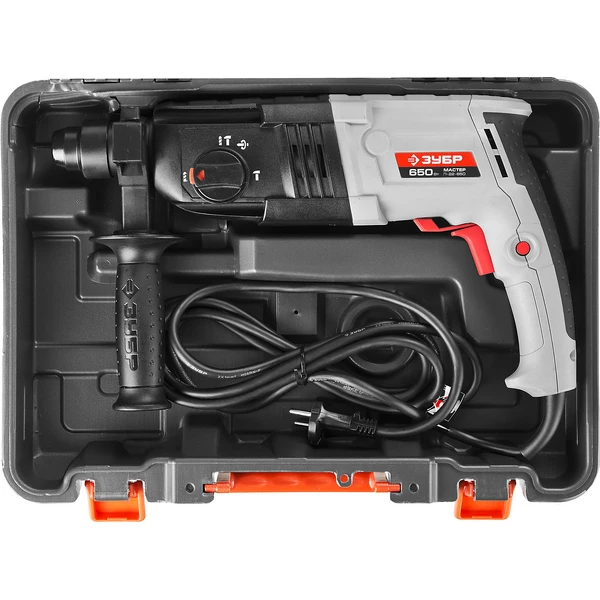

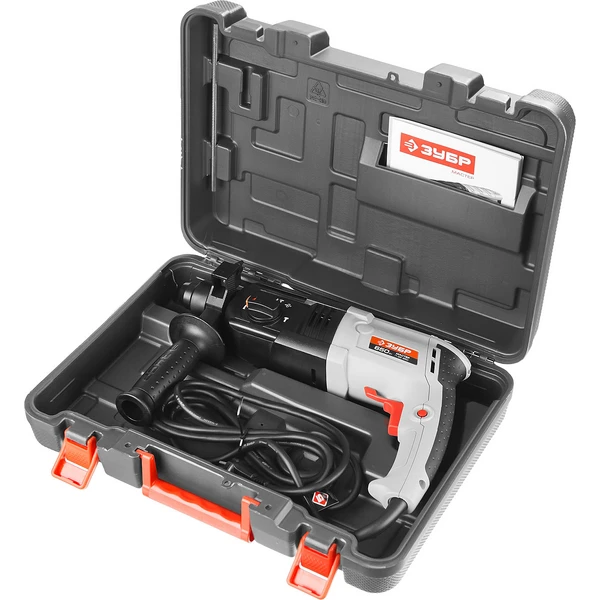

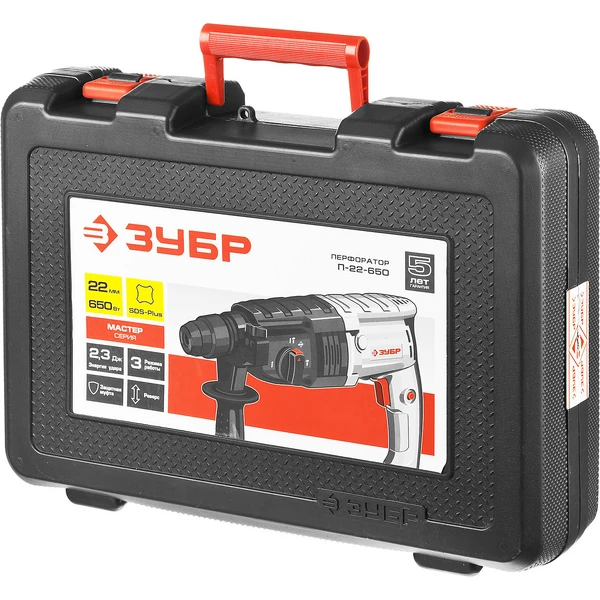

- Надежное хранение сменного инструмента и удобная переноска инструмента благодаря фирменному кейсу
Использование
Для сверления и бурения в бетоне, долбежных работ, перемешивания ЛКМ при установке соответствующего расходного инструмента
| Частота вращения шпинделя, об/мин | 0-870 |
| Частота ударов, уд/мин | 0-4850 |
| Реверс | электронный |
| Габариты, см | 42x30x10.5 |
| Масса изделия, кг | 3.2 |
| Масса в упаковке, кг | 4.5 |
| Гарантия | 60 |
| Быстрая замена щеток | нет |
| Дополнительная рукоятка | есть |
| Напряжение питания, В/Гц | 230/50 |
| Мощность, Вт | 650 |
| Длина кабеля, м | 3 |
| Кейс | есть |
| Режимы работы | сверление/ сверление с ударом/ удар |
| Металлический корпус редуктора | нет |
| Ограничитель глубины сверления | есть |
| Макс. диаметр сверления (дерево), мм | 26 |
| Патрон | SDS Plus |
| Поддержание оборотов под нагрузкой | нет |
| Максимальная сила удара, Дж | 2.3 |
| Сменный патрон | нет |
| Регулировка частоты вращения/ударов | есть |
| Виброзащита | нет |
| Предохранительная муфта | есть |
| Регулировка углового положения долота | есть |
| Индикатор включения в сеть | нет |
| Индикатор износа щеток | нет |
| Макс. диаметр бурения (бетон), мм | 22 |
| Макс. диаметр бурения коронкой (бетон), мм | 68 |
| Макс. диаметр сверления (сталь), мм | 10 |
| Количество режимов | 3 |
| Тип упаковки | бокс пластиковый |

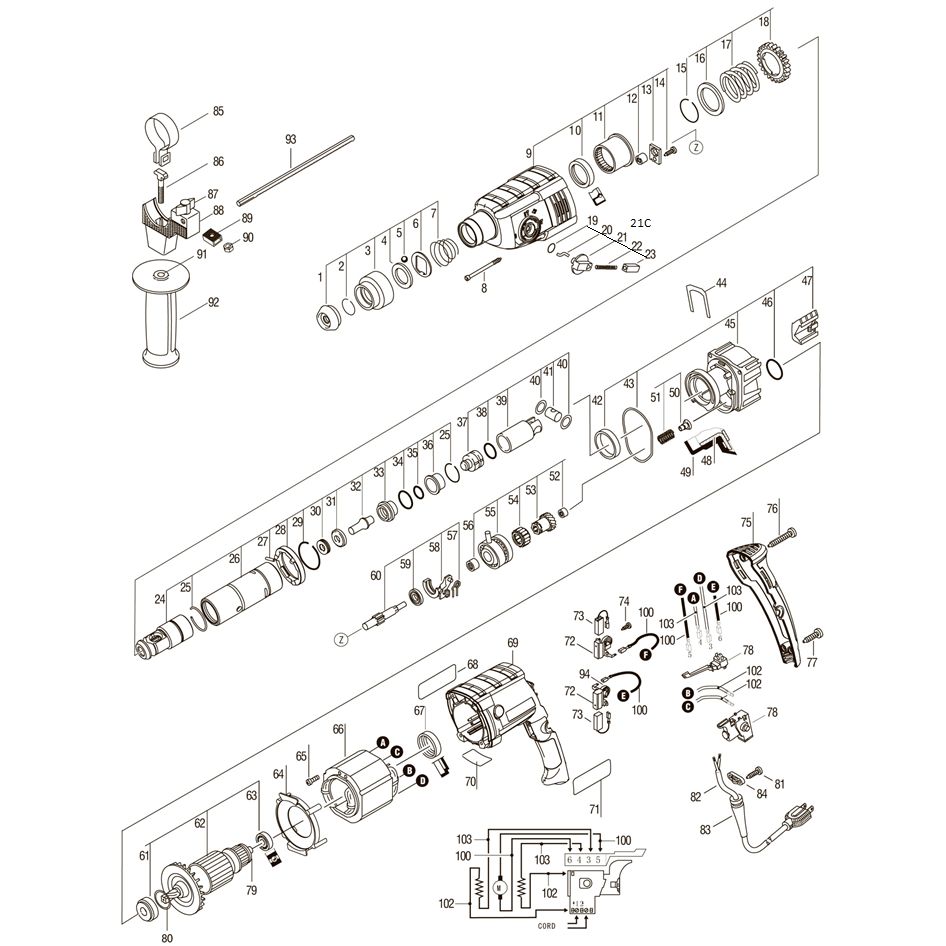

Схема сборки и запчасти ЗУБР 22 мм, 650 Вт, перфоратор SDS Plus (П-22-650)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Пыльник ствола | N000-020-690 | 102 | |
| 2 | Кольцо стопорное разрезное D19xh2 | N000-020-691 | - | |
| 3 | Кожух патрона | N000-020-692 | 102 | |
| 4 | Кольцо фиксирующее D32xd21x4 | N000-020-693 | 1 236.62 | |
| 5 | Шарик стальной D7.14 | N000-020-694 | - | |
| 6 | Пластина фиксирующая | N000-020-695 | 1 236.62 | |
| 7 | Пружина патрона | N000-020-696 | - | |
| 8 | Саморез ST4.8x62 | N000-020-697 | - | |
| 9 | Корпус редуктора | N000-020-698 | 540.46 | |
| 10 | Сальник D35хd25х7 | N000-020-699 | 124.03 | |
| 11 | Подшипник игольчатый в сборе D37.8(42)х31х27.5 | N000-020-700 | 186.05 | |
| 12 | Подшипник игольчатый HK0709 (11x7x9) | U010-070-900 | 103.05 | |
| 13 | Планка стопорная | N000-020-701 | 459 | |
| 14 | Саморез ST4.2x12 | N000-020-702 | - | |
| 15 | Кольцо стопорное D28x2.5 | N000-020-703 | - | |
| 16 | Шайба | N000-020-704 | 102 | |
| 17 | Пружина | N000-020-705 | - | |
| 18 | Шестерня ведомая z=50 | N000-020-706 | 309.15 | |
| 19 | Кольцо уплотнительное D16хd11хh2.5 | N000-020-707 | 124.44 | |
| 20 | Штифт фигурный | N000-020-708 | - | |
| 21 | Ручка переключения режимов | N000-020-709 | 154.22 | |
| 21.C | Переключатель режимов в сборе (19-23) # | N000-020-709-C | 426.66 | |
| 22 | Пружина D5.8x44 | N000-020-710 | - | |
| 23 | Фиксатор переключателя | N000-020-711 | - | |
| 24 | Стволик | N000-020-712 | 312.92 | |
| 25 | Кольцо стопорное D27.5x1.5 | N000-020-713 | 102 | |
| 26 | Ствол | N000-020-714 | 341.1 | |
| 26 | Ствол D30х113 | U351-620-024 | 540.46 | |
| 26С | Ствол в сборе D51.5xD31xd25х124 | U351-620-024-C | 1 074.36 | |
| 27 | Штифт D2.5х12 | N000-020-629 | 102 | |
| 28 | Полумуфта кулачковая предохранительная | N000-020-716 | 134.39 | |
| 29 | Кольцо стопорное D29x1.5 | N000-020-717 | - | |
| 30 | Уплотнитель ударника | N000-020-718 | - | |
| 31 | Втулка ударника | N000-020-719 | - | |
| 32 | Ударник | N000-020-720 | 134.39 | |
| 33 | Опора | N000-020-721 | - | |
| 34 | Кольцо уплотнительное D25хd18хh3.5 | N000-020-722 | 108.53 | |
| 35 | Кольцо уплотнительное D16хd9хh3.5 | N000-020-723 | 104.04 | |
| 36 | Ловитель | N000-020-724 | 135.94 | |
| 37 | Поршень ударный | N000-020-725 | 124.03 | |
| 38 | Кольцо уплотнительное D15.1x3 | N000-020-726 | 124.44 | |
| 39 | Поршень | N000-020-727 | 196.4 | |
| 40 | Шайба | N000-020-728 | - | |
| 41 | Вкладыш | N000-020-729 | - | |
| 42 | Втулка промщита | N000-020-730 | 139.94 | |
| 43 | Уплотнитель промщита 61x3 | N000-020-731 | 450.37 | |
| 44 | Фиксатор промвала | N000-020-732 | 270.21 | |
| 45 | Промщит | N000-020-733 | 495.4 | |
| 46 | Кольцо уплотнительное D27.5хd22.5хh2.5 | N000-020-734 | 102 | |
| 47 | Вставка | N000-020-735 | - | |
| 48 | Шайба резиновая D12.7xd5x2 | N000-020-736 | - | |
| 49 | Шайба | N000-020-737 | - | |
| 50 | Опора пластиковая | N000-020-738 | 103.05 | |
| 51 | Пружина | N000-020-739 | 154.58 | |
| 52 | Подшипник игольчатый HK0609 (10x6x9) | U010-060-900 | 135.56 | |
| 53 | Шестерня промвала z=21 | N000-020-740 | 189.06 | |
| 54 | Подшипник игольчатый K15 (17x15x17) | N000-020-654 | 198.17 | |
| 55 | Подшипник качающийся (пьяный) | N000-020-741 | 810.67 | |
| 56 | Подшипник игольчатый HK0910 (13х9х10) | U010-091-013 | 319.26 | |
| 56 | Подшипник игольчатый HK0908 (13x9x8) | U010-090-800 | 206.1 | |
| 57 | Пружина переключателя | N000-020-742 | 102.57 | |
| 58 | Обойма переключателя | N000-020-743 | 103.05 | |
| 59 | Подшипник шариковый 699 открытый (20х9х5) n/n | U009-699-RS0 | 338.68 | |
| 60 | Вал зубчатый | N000-020-744 | 172.45 | |
| 61 | Подшипник шариковый 609 (24х9х7) Uragan | U009-609-RS0 | 206.1 | |
| 62 | Ротор КДС | N000-020-745 | 1 401.17 | |
| 63 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 309.15 | |
| 64 | Защита статора | N000-020-746 | 309.15 | |
| 65 | Саморез ST3.5x10 | N000-020-747 | - | |
| 66 | Статор | N000-020-748 | 1 153.24 | |
| 67 | Втулка каучуковая | N000-020-749 | - | |
| 68 | Этикетка | N000-020-750 | - | |
| 69 | Корпус двигателя | N000-020-751 | 630.51 | |
| 70 | Этикетка | N000-020-752 | - | |
| 71 | Этикетка | N000-020-753 | - | |
| 72 | Щеткодержатель | N000-020-754 | 100 | |
| 73 | Щетка графитовая (пара) 5х8х17 | N000-020-670 | 425.63 | |
| 74 | Саморез ST3x8 | N000-020-756 | - | |
| 75 | Крышка задняя | N000-020-757 | 412.2 | |
| 76 | Саморез ST4.2x22 | N000-020-758 | - | |
| 77 | Саморез ST4.2x16 | N000-020-759 | - | |
| 78 | Выключатель FA2-4/1BEK 6(6)A ~250V 5E4 | V000-003-311 | 384.19 | |
| 79 | Шайба пластиковая | N000-022-558 | - | |
| 80 | Кольцо резиновое | N000-020-760 | - | |
| 81 | Саморез ST4x16 | N000-020-761 | - | |
| 82 | Шнур сетевой | N000-020-762 | - | |
| 83 | Воротник шнура | N000-020-763 | - | |
| 84 | Прижим шнура | N000-020-764 | - | |
| 85 | Кольцо зажимное | N000-020-765 | - | |
| 86 | Винт специальный | N000-020-766 | - | |
| 87 | Винт - барашек | N000-020-767 | - | |
| 88 | Держатель упора | N000-020-768 | - | |
| 89 | Вкладыш ручки | N000-020-769 | - | |
| 90 | Гайка M6 | N000-020-770 | - | |
| 91 | Гайка M8 | N000-020-771 | - | |
| 92 | Ручка дополнительная | N000-020-772 | - | |
| 93 | Линейка - упор | N000-020-773 | - | |
| 94 | Пружина щеткодержателя | N000-020-774 | - | |
| 100 | Провод соединительный 60мм | N000-020-775 | - | |
| 102 | Провод соединительный 130мм | N000-020-776 | - | |
| 103 | Провод соединительный 98мм | N000-020-777 | - | |
| 104 | Смазка T-EP00/000 полужидкая, г | EU-EP00-000 | 5.31 | |
