Перфоратор DongCheng DZC05-26B, 800 Вт, 2,8 Дж

Материалы для скачивания

Перфоратор DZC05-26B – это мощный и надежный инструмент, предназначенный для сверления отверстий в бетоне, кирпиче, камне и других твердых материалах, а также для выполнения долбежных работ.

В комплектацию входят вспомогательная рукоятка, ограничитель глубины, угольные щетки, пластиковый кейс.

Ключевые особенности:

- Мощный двигатель 800 Вт

Обеспечивает стабильную работу под нагрузкой без перегрева.

- Высокая энергия удара 3 Дж

Позволяет эффективно бурить твердые материалы и долбить бетонные конструкции.

- Частота ударов 4000 уд/мин

Гарантирует быструю и чистую работу.

- 3 режима работы

Режимы работы: сверление, сверление с ударом, долбление – подходит для широкого спектра строительных задач.

- SDS-plus патрон

Позволяет быстро менять оснастку без дополнительных инструментов одним движением руки.

- Дополнительная боковая рукоятка

Регулируется под разный хват, повышая устойчивость и точность сверления.

- Ограничитель глубины сверления

Позволяет точно контролировать глубину отверстия, исключая чрезмерное углубление.

Срок гарантии - 3 года на инструмент и 1 года на аккумуляторы и зарядные устройства. DongCheng предоставляет самый быстрый и удобный способ ремонта инструмента благодаря услуге «Сервис Онлайн».

DongCheng – инструмент, которым построен Китай.

Комплектация	Вспомогательная рукоятка, ограничитель глубины, угольные щетки, пластиковый кейс
Номинальная потребляемая мощность	800 Вт
Энергия удара	3 Дж
Скорость холостого хода	0-1200 об/мин
Частота ударов	0-4000 уд/мин
Макс. диаметр сверления бетон	26 мм
Вес нетто	2,93 кг
Упаковка	Пластиковый кейс

Схема сборки и запчасти Перфоратор DongCheng DZC05-26B, 800 Вт, 2,8 Дж

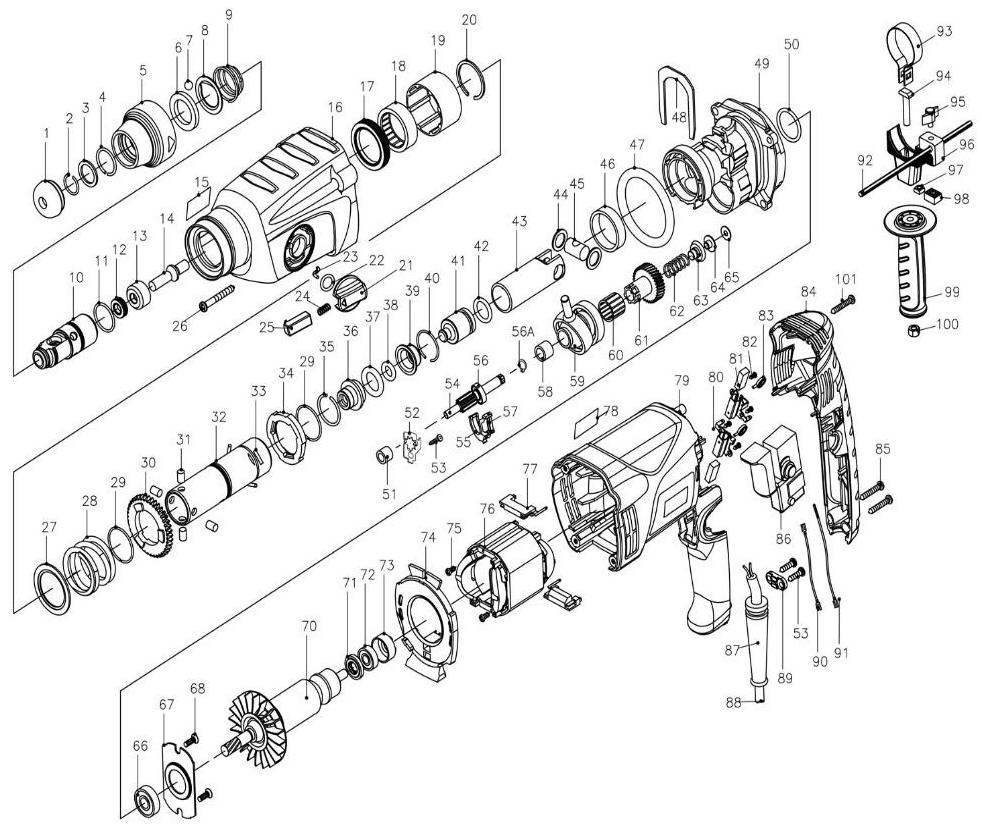

Перфоратор DongCheng DZC05-26B, 800 Вт, 2,8 Дж - разборная схема

№	Наименование	Артикул	Цена
2	Стопорное кольцо	30021600400	24
3	Шайба	30021600398	75
4	Стопорное кольцо	30021600397	24
5	Гильза патрона	30019900538	179
6	Упорная шайба	30021600074	220
7	Стальной шарик 9/32" (7,14 мм)	30021000003	75
8	Фиксирующая пластина	30024000248	149
9	Фиксирующая пружина	30024500010	50
10	Ствол	30029900478	925
11	Уплотнительное кольцо	30010300111	96
12	Манжета	30010000719	294
13	Втулка	30029900477	285
43	Поршень	30023000114	526
16	Корпус редуктора	30015900021	568
17	Манжета	30010000720	294
18	Игольчатый подшипник HK3012	30021400289	279
19	Крышка игольчатого подшипника	30022100008	384
20	Стопорное кольцо	30021600394	158
26	Винт самонарезающий с крестообразным шлицем и потайной головкой ST4×37	30021200043	75
27	Шайба	30021600395	221
28	Пружина предохранительной муфты	30024500157	192
29	Стопорное кольцо	30021600393	24
30	Шестерня	30020500210	354
31	Стопорный штифт	30021500098	99
32	Гильза	30029900473	914
33	Штифт 2,5	30021500097	48
34	Шайба сцепления	30029900470	322
35	Стопорное кольцо	30021600396	24
36	Направляющая втулка	30029900472	312
37	Уплотнительное кольцо	30010300110	202
38	Уплотнительное кольцо	30010300109	215
40	Проволочное стопорное кольцо	30021600399	25
41	Боёк	30023000115	390
42	Уплотнительное кольцо	30010300112	284
44	Шайба (12×17.8×1.2)	30021600076	123
45	Поршневой палец	30021500015	291
46	Втулка скольжения	30022100009	167
48	Скоба фиксирующая	30023700050	153
49	Нижняя часть корпуса редуктора	30029902575	1 074
50	Уплотнительное кольцо (23.4×2.6)	30010300012	47
51	Игольчатый подшипник HK0709	30021400131	175
52	Металлическая пластина	30029900474	170
53	Винт самонарезающий с крестообразным шлицем и потайной головкой ST4.2×17	30021200048	24
54	Вал шестерни	30020700058	361
55	Вилка переключения режимов	30019900536	121
56	Шарикоподшипник 619/9-5	30021400288	223
56А	Стопорное кольцо	30021600025	24
57	Пружина	30029900475	156
58	Игольчатый подшипник HK0910	30021400135	212
59	Приводной подшипник	30021400286	1 717
60	Игольчатый подшипник K	30021400290	205
61	Шестерня со шлицами	30020500211	568
62	Пружина	30024500158	103
63	Опора пружины	30019900537	145
64	Втулка	30029900476	170
66	Шарикоподшипник 609-2RS1	30021400287	295
67	Удерживающая пластина подшипника	30023700116	172
68	Винт самонарезающий с крестообразным шлицем и потайной головкой M4×10	30021100681	75
71	Изоляционная шайба (EP.)	30016300065	74
72	Шарикоподшипник 607-2RS	30021400245	240
73	Резиновая втулка подшипника (19×21,2×10)	30010000743	173
74	Диффузор	30016000065	238
75	Винт самонарезающий с крестообразным шлицем и потайной головкой ST3.5×16	30021200122	24
77	Колодка статора в сборе	30030400149	170
81	Комплект угольных щеток (2 шт в упаковке)	30030600031	153
83	Пружина	30024500475	128
85	Винт самонарезающий с полукруглой головкой и шайбой ST4×16	30021200008	24
86	Выключатель	30030100245	862
88	Шнур питания (европейская вилка)	30030300056	1 048
89	Фиксатор кабеля	30016300004	24
90	Соединительный провод	30030500134	142
91	Катушка индуктивности в сборе	30030400204	192
92	Ограничитель глубины	30024000032	261
93	Хомут	30029900469	256
94	Трапецеидальный болт с квадратным подголовком M8×40	30021100175	245
95	Установочный винт	30019900111	147
96	Корпус рукоятки	30019900535	298
97	Гайка шестигранная тип I M6	30021300011	24
98	Фиксирующая пластина	30119900196	47
99	Вспомогательная рукоятка	30015800037	333
100	Гайка	30030500169	99
101	Самонарезающий винт с крестообразным шлицем и головкой под шайбу ST4×22	30021200009	24
T5	Корпус и рукоятка в сборе (DongCheng)	30409800013	586
T6	Комплект уплотнительных колец (сервисный пакет)	30010300307	247
