ЗУБР 1800 Вт, 35 см шина, электрическая цепная пила (ПЦ-1835)
Универсальный и надежный помощник для валки деревьев, а так же пиления веток, обрезки сучьев, пиления деревянных бревен и проч. В отличие от бензиновой, электрическая пила оснащена надежным двигателем, не требует постоянных расходных материалов (топлива), не имеет проблем с запуском при любой температуре, требует минимальных операций при подготовке к работе.
Преимущества
- Поперечное расположение двигателя упрощает конструкцию и увеличивает надежность передаточного механизма
- Шина длиной 350 мм позволяет распиливать заготовки большого диаметра
- Основной тормоз мгновенного действия обеспечивает высокую безопасность работы
- Автоматическая система смазки цепи дозированно подает масло в зависимости от нагрузки
- Уловитель цепи и клавиша блокировки включения для дополнительной безопасности

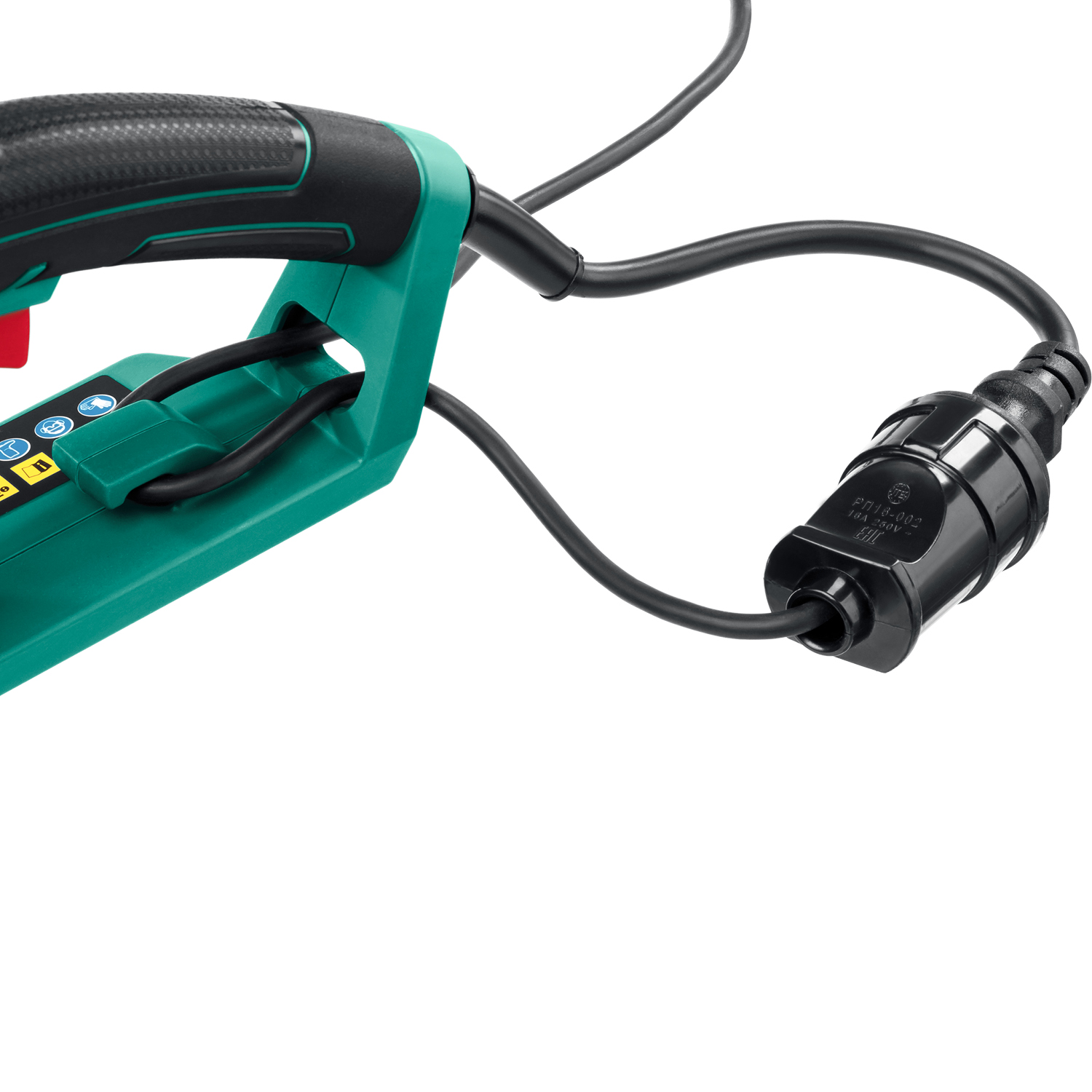

- Крючок фиксации удлинителя для исключения чрезмерного натяжения и внезапного отключения питающего провода
- Легкая, эргономичная и удобная пила с простой конструкцией, гарантирующей высокую надежность
Использование
| Гарантия | 60 |
| Габариты, см | 48х26х23 |
| Масса изделия, кг | 4.7 |
| Напряжение, В/Гц | 220-240/50 |
| Масса в упаковке, кг | 5.5 |
| Мощность, Вт | 1800 |
| Шаг цепи, дюйм | 3/8 |
| Расположение двигателя | поперечное |
| Частота вращения на холостом ходу, об/мин | 7000 |
| Скорость движения цепи, м/с | 13 |
| Длина шины, дюйм | 14 |
| Длина шины, см | 35 |
| Ширина паза, мм | 0.050 |
| Количество звеньев | 52 |
| Система быстрого натяжения цепи | нет |
| Время срабатывания тормоза цепи, с | 0.12 |
| Объем маслобака, мл | 200 |
| Защита от перегрузки | есть |
| Тип упаковки | коробка картонная |
| Длина провода, м | 0.25 |
Схема сборки и запчасти ЗУБР 1800 Вт, 35 см шина, электрическая цепная пила (ПЦ-1835)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт регулировочный | N000-036-949 | 101.03 | |
| 2 | Пружина | N000-036-950 | 101.03 | |
| 3 | Штифт регулировочный D8(d6)хL16 | N000-036-951 | 131.46 | |
| 4 | Гайка M8 (автогровер) | N000-018-708 | 100 | |
| 5 | Втулка | N000-036-952 | - | |
| 6 | Крышка | N000-036-953 | 100 | |
| 7 | Накладка резиновая | N000-036-954 | - | |

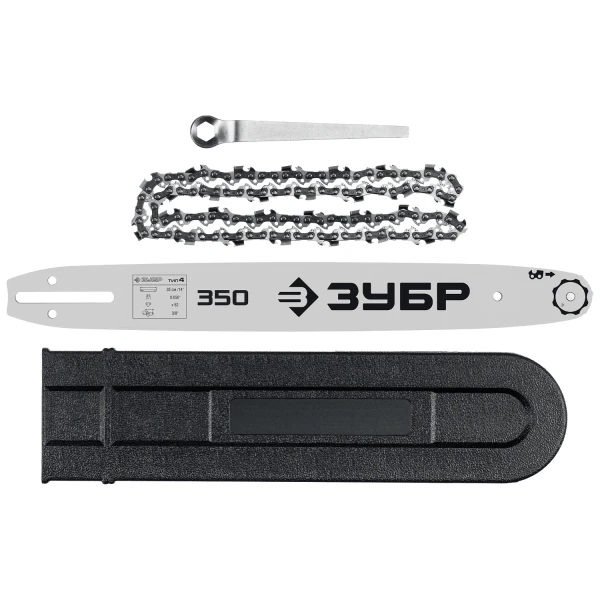

| 8 | ЗУБР тип 4, шаг 3/8", паз 1.3 мм, 35 см, шина для электро и бензо пил (70204-35) | 70204-35 | 850 | |
| 9 | ЗУБР тип 4, шаг 3/8", паз 1.3 мм, 52 звена, цепь для электро и бензо пил (70304-35) | 70304-35 | 668.18 | |
| 11 | Корпус двигателя задняя часть | N000-036-955 | 425.85 | |
| 12 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 13 | Гильза щеткодержателя (пара) | N000-036-956 | 100 | |
| 14 | Щетка графитовая (пара) 6.8x13.5x22 | N000-036-957 | 143.03 | |
| 16 | Ротор КДС | N000-036-958 | 2 934 | |
| 17 | Шпонка 2.5х3.7х10 | N000-036-959 | - | |
| 18 | Статор КДС D86х35 | N000-036-960 | 2 902.5 | |
| 19 | Корпус статора | N000-036-961 | - | |
| 20 | Колесо тормоза | N000-036-962 | - | |
| 22 | Втулка орсевая | N000-036-963 | - | |
| 23 | Шестерня малая D23хd10 Z11 | N000-036-964 | 179.27 | |
| 24 | Пружина растяжения | N000-036-965 | 100 | |
| 25 | Механизм тормоза | N000-036-966 | - | |
| 26 | Пружина растяжения D15хL16(L38) | N000-036-967 | 100 | |
| 28 | Блок переключения | N000-036-968 | - | |
| 29 | Штифт | N000-036-969 | - | |
| 33.C | Насос масляный в сборе | N000-036-970 | 418.29 | |
| 39 | Промщит | N000-036-971 | 871.9 | |
| 42 | Пробка резиновая | N000-036-972 | 110 | |
| 43 | Кольцо тормоза (сталь) | N000-036-973 | - | |
| 44 | Шайба D12хd4х0.8 | N000-036-974 | - | |
| 45 | Тяга | N000-036-975 | - | |
| 47 | Блок тормоза | N000-036-976 | - | |
| 48.84 | Корпус правая часть | N000-036-994 | 1 828 | |
| 49 | Рукоятка тормоза | N000-036-978 | 909.28 | |
| 51 | Ручка передняя | N000-036-979 | - | |
| 52 | Плата электронная управления двигателем ПЦ-1835 GY9825/2816 | V000-004-525 | 662.76 | |
| 53 | Конденсатор 0.33мкФ 275В | V000-007-553 | - | |
| 56 | Кнопка блокировки курка | N000-036-980 | - | |
| 57 | Микровыключатель DKLD WD01 14(12)A 250VAC | V000-003-485 | 404.12 | |
| 61 | Шнур сетевой H07RN-F 2х1.5мм2 0.35м | V000-006-400 | 606.19 | |
| 62 | Пружина | N000-036-981 | - | |
| 63 | Курок выключателя | N000-036-982 | - | |
| 64 | Пружина торсионная | N000-036-983 | 100 | |
| 69 | Крышка масляного бака в сборе | N000-036-984 | - | |
| 72 | Бачок масляный | N000-036-985 | 2 556.52 | |
| 73 | Насадка резиновая | N000-036-986 | - | |
| 74 | Пробка сетчатого фильтра | N000-036-987 | - | |
| 75 | Пружина | N000-036-988 | - | |
| 76 | Кольцо | N000-036-989 | - | |
| 77 | Носик масленки | N000-036-990 | - | |
| 78 | Шестерня большая | N000-036-350 | - | |
| 79 | U009-600-0RS | 323.83 | | |
| 80 | Втулка осевая | N000-036-991 | - | |
| 81 | Шестерня большая D80хd14 Z45 | N000-036-992 | 334.63 | |
| 82 | Вал выходной | N000-036-993 | - | |
| 83 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 86 | Упор зубчатый | N000-036-995 | 215.12 | |
| 87 | Уплотнитель резиновый | N000-036-996 | 131.46 | |
| 88 | Шайба | N000-036-997 | - | |
| 89 | Звездочка цепная ведущая D30хd10хh9 | N000-036-998 | 237.42 | |
| 93 | Кронштейн ручки боковой | N000-036-999 | - | |
