ЗУБР 2000 Вт, 40 см шина, электрическая цепная пила (ПЦ-2040)
Универсальный и надежный помощник для валки деревьев, а так же пиления веток, обрезки сучьев, пиления деревянных бревен и проч. В отличие от бензиновой, электрическая пила оснащена надежным двигателем, не требует постоянных расходных материалов (топлива), не имеет проблем с запуском при любой температуре, требует минимальных операций при подготовке к работе.
Преимущества
- Поперечное расположение двигателя упрощает конструкцию и увеличивает надежность передаточного механизма
- Шина длиной 400 мм позволяет распиливать заготовки большого диаметра
- Основной тормоз мгновенного действия обеспечивает высокую безопасность работы
- Автоматическая система смазки цепи дозированно подает масло в зависимости от нагрузки
- Уловитель цепи и клавиша блокировки включения для дополнительной безопасности

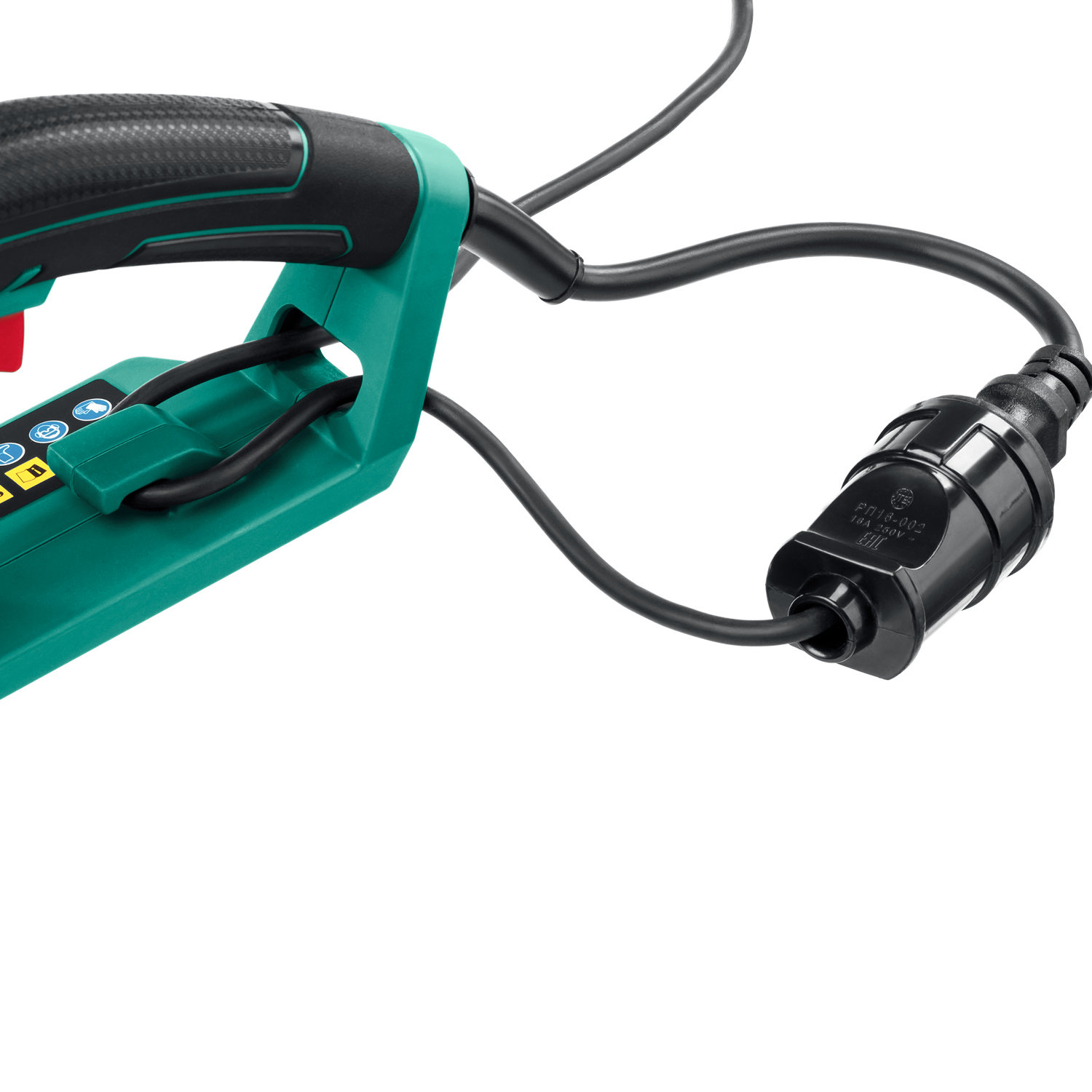

- Крючок фиксации удлинителя для исключения чрезмерного натяжения и внезапного отключения питающего провода
- Легкая, эргономичная и удобная пила с простой конструкцией, гарантирующей высокую надежность
Использование
| Гарантия | 60 |
| Габариты, см | 48х26х23 |
| Масса изделия, кг | 4.9 |
| Напряжение, В/Гц | 220-240/50 |
| Масса в упаковке, кг | 5.6 |
| Мощность, Вт | 2000 |
| Шаг цепи, дюйм | 3/8 |
| Расположение двигателя | поперечное |
| Частота вращения на холостом ходу, об/мин | 7500 |
| Скорость движения цепи, м/с | 13 |
| Длина шины, дюйм | 16 |
| Длина шины, см | 40 |
| Ширина паза, мм | 0.050 |
| Количество звеньев | 56 |
| Система быстрого натяжения цепи | нет |
| Время срабатывания тормоза цепи, с | 0.12 |
| Объем маслобака, мл | 200 |
| Защита от перегрузки | есть |
| Тип упаковки | коробка картонная |
| Длина провода, м | 0.25 |

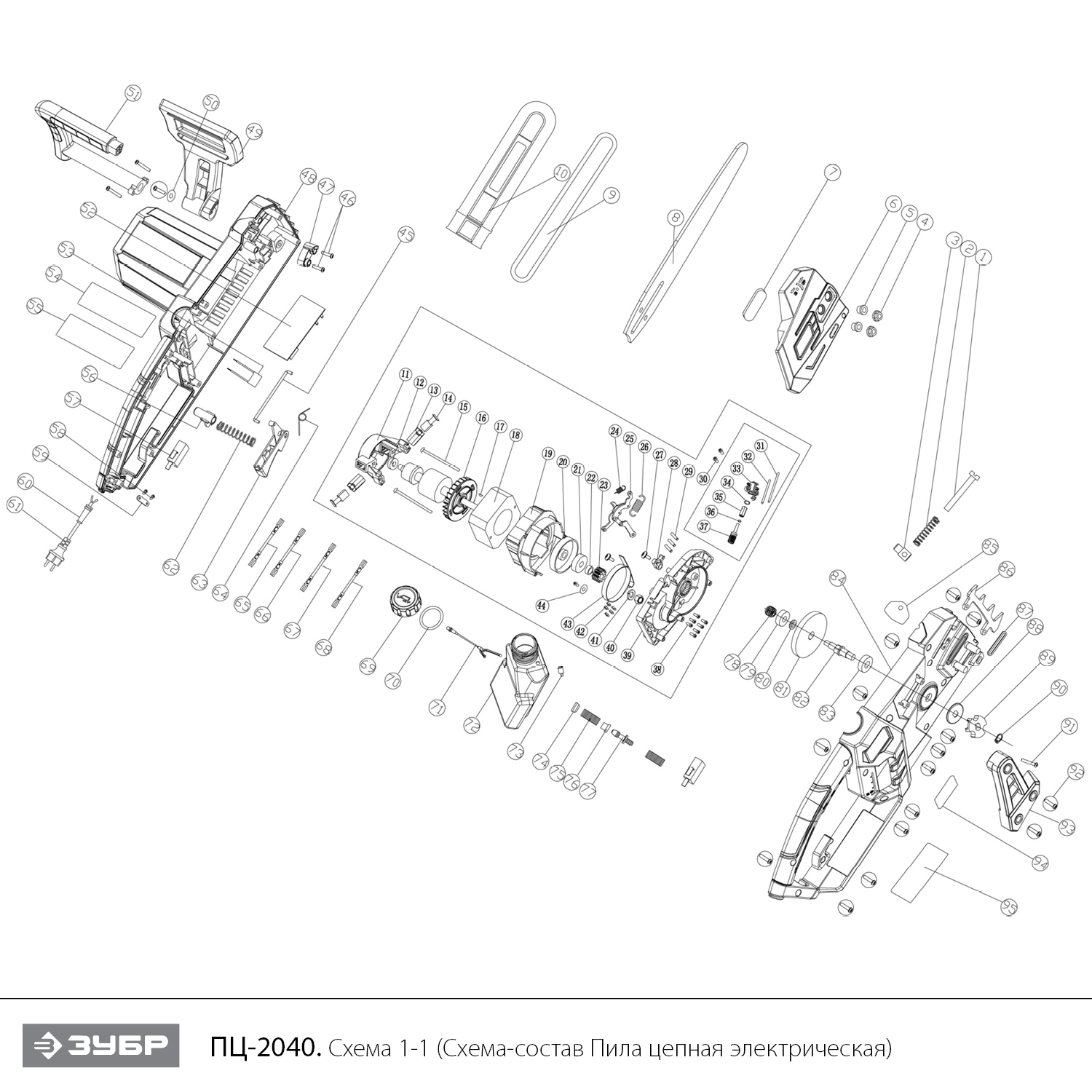

Схема сборки и запчасти ЗУБР 2000 Вт, 40 см шина, электрическая цепная пила (ПЦ-2040)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт регулировочный | N000-037-000 | 103.05 | |
| 2 | Пружина | N000-037-001 | 102 | |
| 3 | Штифт регулировочный | N000-037-002 | 102 | |
| 4 | Гайка M8 автогровер | N000-037-003 | - | |
| 5 | Втулка | N000-037-004 | - | |
| 6 | Крышка | N000-037-005 | 510 | |
| 7 | Накладка резиновая | N000-037-006 | 102 | |

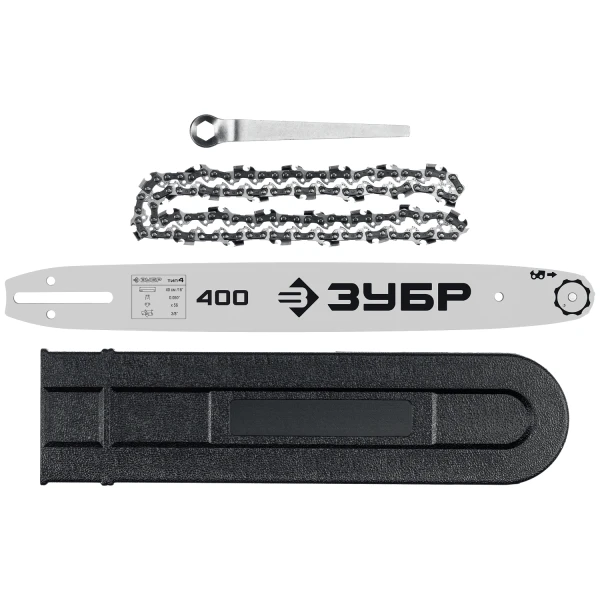

| 8 | ЗУБР тип 4, шаг 3/8", паз 1.3 мм, 40 см, шина для электро и бензо пил (70204-40) | 70204-40 | 980.37 | |
| 9 | ЗУБР тип 4, шаг 3/8", паз 1.3 мм, 56 звеньев, цепь для электро и бензо пил (70304-40) | 70304-40 | 720.86 | |
| 11 | Корпус двигателя задняя часть | N000-037-007 | 419.83 | |
| 12 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 13 | Гильза щеткодержателя (пара) | N000-037-008 | 134.09 | |
| 14 | Щетка графитовая (пара) 6.8x13.5x22 | N000-037-009 | 178.18 | |
| 16 | Ротор КДС | N000-037-010 | 3 231.36 | |
| 17 | Шпонка 2.5х3.7х10 | N000-037-011 | - | |
| 18 | Статор КДС | N000-037-012 | 2 925.66 | |
| 19 | Корпус статора | N000-037-013 | - | |
| 20 | Колесо тормоза | N000-037-014 | - | |
| 22 | Втулка осевая | N000-037-015 | - | |
| 23 | Шестерня малая D23хd10 Z11 | N000-037-016 | 134.09 | |
| 24 | Пружина растяжения | N000-037-017 | - | |
| 25 | Механизм тормоза | N000-037-018 | - | |
| 26 | Пружина растяжения | N000-037-019 | - | |
| 28 | Блок переключения | N000-037-020 | - | |
| 33.C | Насос масляный в сборе | N000-037-021 | 1 020 | |
| 39 | Промщит | N000-037-022 | 836.78 | |
| 42 | Пробка резиновая | N000-037-023 | - | |
| 43 | Кольцо тормоза (сталь) | N000-037-024 | - | |
| 44 | Шайба D12хd4х0.8 | N000-037-025 | - | |
| 45 | Тяга | N000-037-026 | 206.1 | |
| 47 | Блок тормоза | N000-037-027 | - | |
| 48 | Корпус левая часть | N000-037-028 | - | |
| 49 | Рукоятка тормоза | N000-037-029 | - | |
| 50 | Шайба D15хd5х1 | N000-037-030 | - | |
| 51 | Ручка передняя | N000-037-031 | - | |
| 52 | Плата электронная управления двигателем ПЦ-2040 GY9825/2818 | V000-004-621 | 1 277.04 | |
| 53 | Конденсатор 0.33мкФ 275В | V000-007-553 | - | |
| 56 | Кнопка блокировки курка | N000-037-032 | - | |
| 57 | Микровыключатель DKLD WD01 14(12)A 250VAC | V000-003-485 | 412.2 | |
| 61 | Шнур сетевой H07RN-F 2х1.5мм2 0.35м | V000-006-400 | 618.31 | |
| 62 | Пружина | N000-037-034 | - | |
| 63 | Курок выключателя | N000-037-035 | - | |
| 64 | Пружина торсионная | N000-037-036 | - | |
| 69 | Крышка масляного бака в сборе | N000-037-037 | - | |
| 72 | Бачок масляный | N000-037-038 | - | |
| 73 | Заглушка резиновая | N000-037-039 | - | |
| 74 | Пробка сетчатого фильтра | N000-037-040 | - | |
| 75 | Пружина | N000-037-041 | - | |
| 76 | Кольцо | N000-037-042 | - | |
| 77 | Носик масленки | N000-037-043 | - | |
| 79 | U009-600-0RS | 330.31 | | |
| 80 | Втулка осевая | N000-037-044 | - | |
| 81 | Шестерня большая D80хd14 Z45 | N000-037-045 | 341.32 | |
| 82 | Вал выходной | N000-037-046 | - | |
| 83 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 309.15 | |
| 84 | Корпус правая часть | N000-037-047 | 3 060 | |
| 86 | Упор зубчатый | N000-037-048 | 219.42 | |
| 87 | Уплотнитель резиновый | N000-037-049 | 134.09 | |
| 88 | Шайба | N000-037-050 | - | |
| 89 | Звездочка цепная ведущая D30хd10хh9 | N000-037-051 | 228.78 | |
| 93 | Кронштейн ручки боковой | N000-037-052 | - | |
