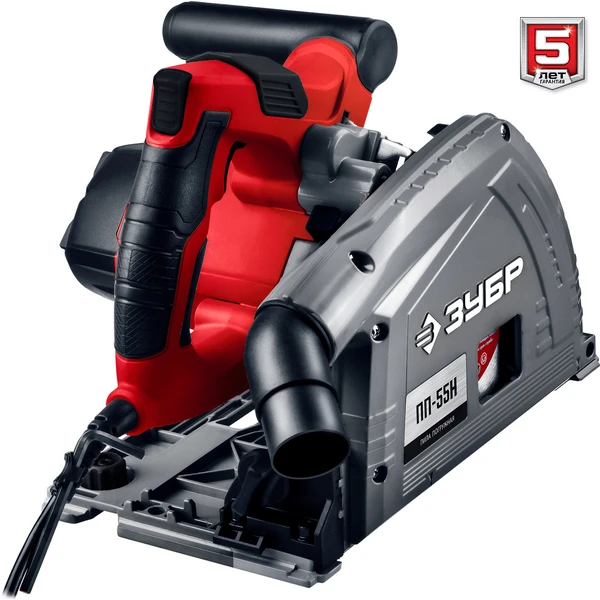

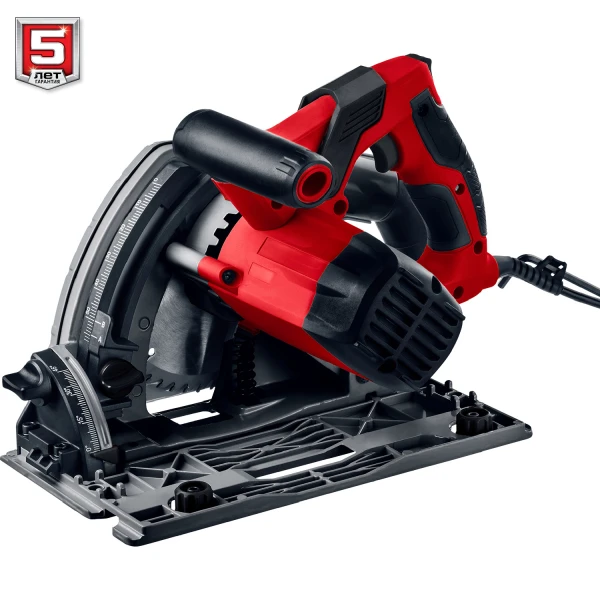

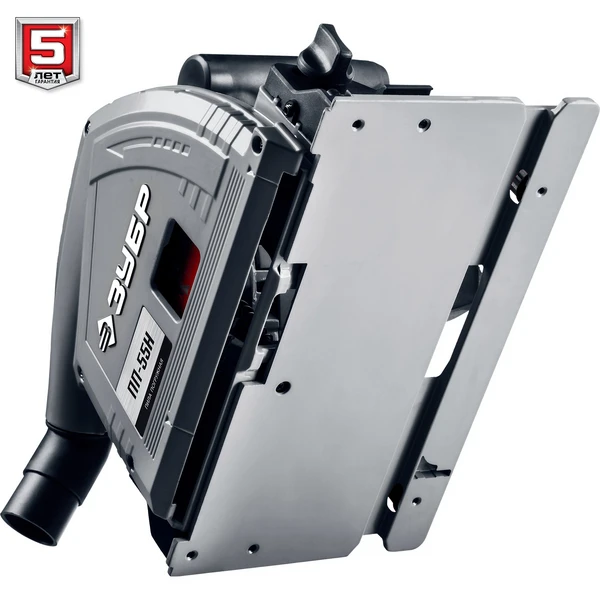

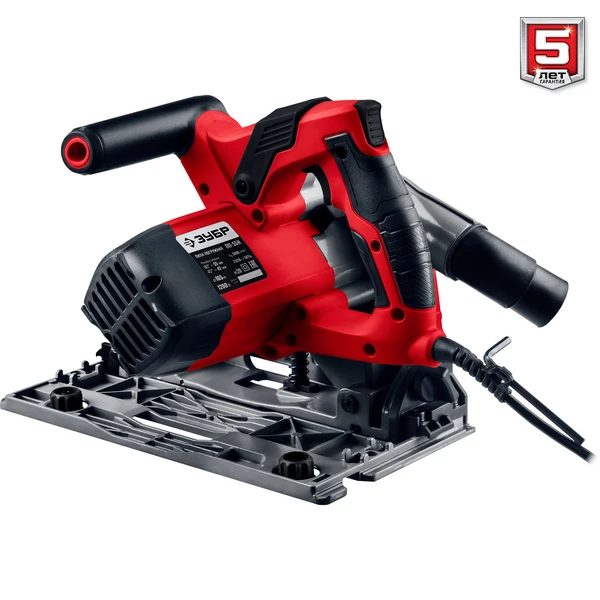

Погружная пила Зубр ПП-55Н 165 мм 1200 Вт с шиной 1.4 м
Изделие для работ, требующих повышенной точности распила. Система погружения позволяет начать пиление в любой точке заготовки, благодаря чему можно выпиливать внутренние вырезы (например, под мойку или встраиваемую технику). Основание с соответствующим пазом позволяет использовать направляющую шину, что делает качественное пиление простым. Шина в комплекте существенно увеличивает точность пиления при длинных распилах
Внимание! Начиная с даты производства 08.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества
Преимущества

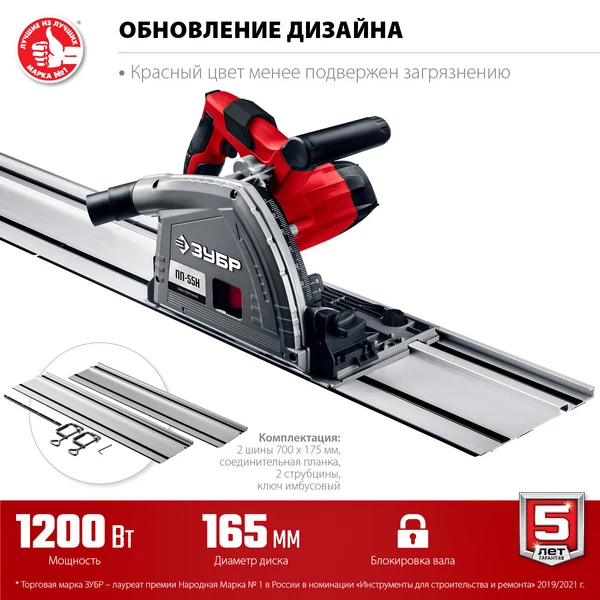

- Направляющие шины (2х70 см) в комплекте аналогичны шинам Festool - это возможность точного пиления без дополнительных затратl

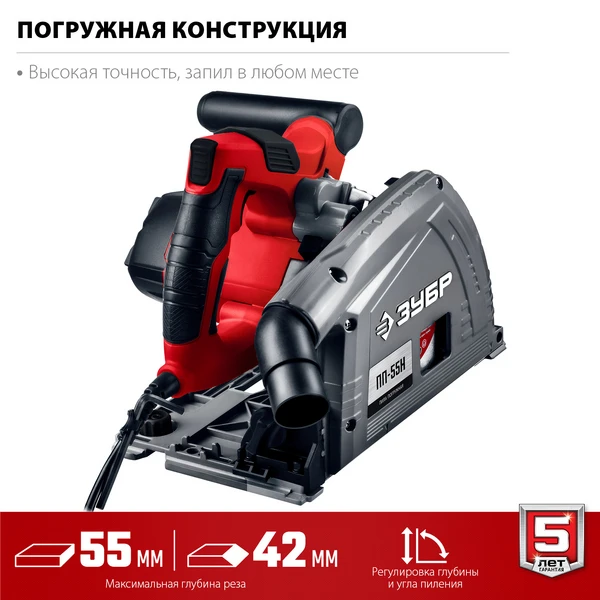

- Функция погружения позволяет выполнять внутренние пропилы в поверхностях
- Достаточные мощность и глубина пиления для широкого спектра строительных материалов
- Полностью скрытый пильный диск предохраняет оператора от травм, а также снижает запыленность и шум
- Бесступенчатая регулировка глубины и угла пиления для точных работ
- Основание из литого алюминия с профилированием для использования с направляющей шиной

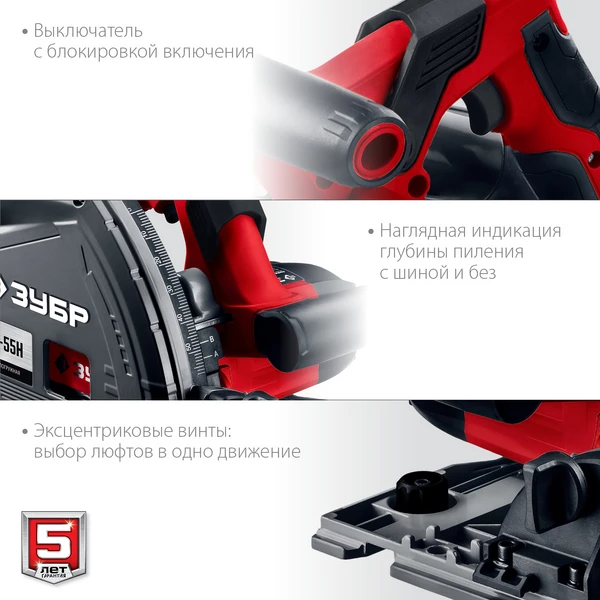

- Шкала глубины пиления имеет отметки уровня при работе с направляющей шиной или без нее
- Рычаг фиксации шпинделя для простой замены диска
- Защитная блокировка выключателя для дополнительной безопасности

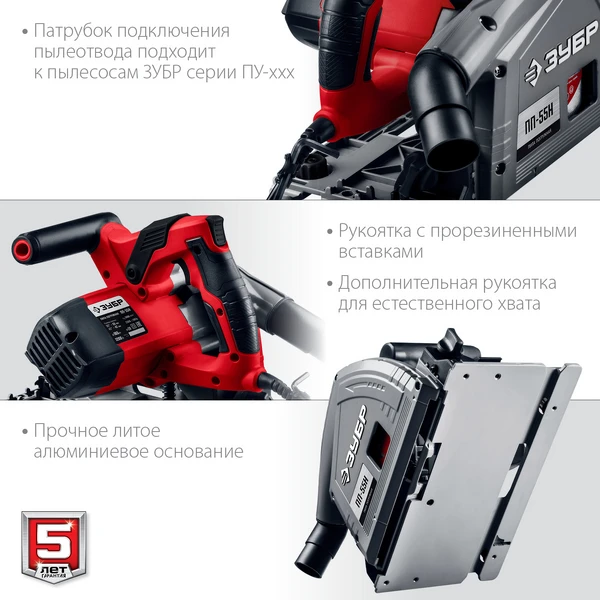

- Дополнительная рукоятка под естественный хват обеспечивает удобство и полный контроль во время работы
- Два патрубка пылеотвода с разными диаметрами для подключения любого пылесоса
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
| Защита от перегрузки | нет |
| Габариты, см | 72x25x26 |
| Масса изделия, кг | 4.6 |
| Масса в упаковке, кг | 8.5 |
| Гарантия | 60 |
| Число оборотов, об/мин | 5000 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Быстрая замена щеток | нет |
| Диаметр диска, мм | 165 |
| Напряжение питания, В/Гц | 230 / 50 |
| Мощность, Вт | 1200 |
| Длина кабеля, м | 2.5 |
| Возможность подключения пылесоса | есть |
| Регулировка оборотов | нет |
| Посадочный диаметр диска, мм | 20 |
| Глубина пропила под углом 90 градусов, мм | 55 |
| Глубина пропила под углом 45 градусов, мм | 42 |
| Регулировка глубины и угла пропила | есть |
| Возможность работать с направляющей шиной | есть |
| Лазерная направляющая | нет |
| Блокировка шпиделя | есть |
| Тип основания | литое |
| Параллельный упор | нет |
| Количество зубьев | 48 |
| Тип упаковки | коробка картонная |

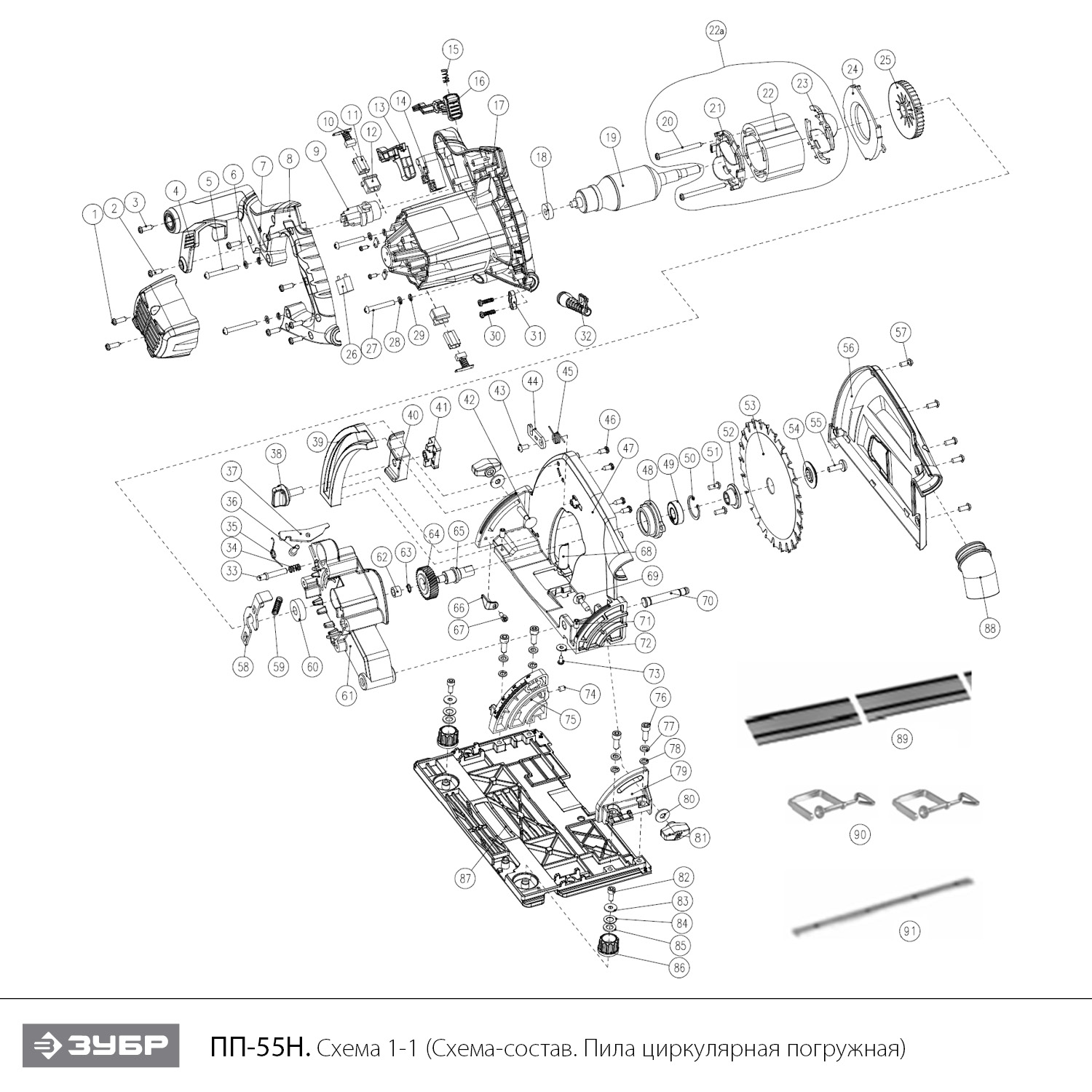

Схема сборки и запчасти Погружная пила Зубр ПП-55Н 165 мм 1200 Вт с шиной 1.4 м
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Саморез 4x19 T20 #F | UM02-000-029 | 101.03 | |
| 2 | Крышка задняя | N000-028-966 | - | |
| 4 | Ручка блокировки | N000-028-681 | 202.06 | |
| 5 | Винт M5x46 #F | UM01-000-057 | 101.03 | |
| 6 | Шайба D5 #F | UM04-000-003 | 101.03 | |
| 8 | Ручка левая часть | N000-028-677 | 757.73 | |
| 9 | Блокиратор | N000-028-683 | 100 | |
| 10 | Щетка графитовая (пара) 6x12x13.5 | N000-028-700 | 197.8 | |
| 11 | Гильза щеткодержателя | N000-028-701 | 100 | |
| 12 | Корпус щеткодержателя | N000-028-695 | 100 | |
| 13 | Клавиша выключателя | N000-028-682 | 100 | |
| 14 | Выключатель FA2-6/2W 8(7)A 250V 5E4 | V000-003-407 | 268.46 | |
| 15 | Пружина | N000-028-705 | - | |
| 16 | Блокиратор выключателя | N000-028-680 | 100 | |
| 17 | Корпус двигателя в сборе (EV8.17) | N000-028-678 | 606.19 | |
| 18 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 18.1 | Втулка подшипника 607 резиновая | U253-600-029 | 101.03 | |
| 19 | Ротор КД | N000-028-676 | 1 946.29 | |
| 20 | Саморез ST4x60 | N000-027-318 | - | |
| 22A | Статор КД | N000-028-699 | 1 444.72 | |
| 24 | Защита статора | N000-028-679 | 100 | |
| 25 | Крыльчатка ротора | N000-028-697 | 112.82 | |
| 26 | Конденсатор 0.33 uF | N000-022-420 | - | |
| 27 | Винт M5x35 | N000-025-309 | - | |
| 31 | Прижим шнура | N000-028-696 | - | |
| 32 | Воротник шнура | N000-028-703 | - | |
| 33 | Штифт | N000-028-684 | - | |
| 34 | Пружина | N000-028-704 | - | |
| 35 | Пружина | N000-028-659 | - | |
| 36 | Винт M5x17 T20 #F | UM01-000-036 | - | |
| 37 | Панель | N000-028-665 | - | |
| 38 | Гайка-барашек | N000-028-672 | - | |
| 39 | Регулятор глубины | N000-028-688 | 100 | |
| 40 | Блок индикаторный подъемный | N000-028-670 | - | |
| 41 | Блок индикаторный подъемный | N000-028-671 | - | |
| 42 | Болт M6х30 | N000-020-461 | - | |
| 43 | Винт M5x12 | N000-027-460 | - | |
| 44 | Блокиратор | N000-028-691 | 100 | |
| 45 | Пружина | N000-028-692 | - | |
| 46 | Саморез 4х12 | U267-160-018 | - | |
| 47 | Кожух диска левая часть | N000-028-686 | 1 284.48 | |
| 48 | Фланец | N000-028-667 | 164.25 | |
| 49 | Подшипник шариковый 6001-2RS (28x12х8) CGXY | N000-028-706 | 215.46 | |
| 50 | Стопорное кольцо D28 | N000-025-212 | - | |
| 51 | Винт M5x15 T20 #F | UM01-000-066 | 101.03 | |
| 52 | Фланец прижимной внутренний D30хd12 | N000-028-668 | 180.15 | |
| 53 | Диск D165x20 | N000-028-693 | - | |
| 54 | Фланец прижимной внешний D33хd8 | N000-028-669 | 160.72 | |
| 55 | Винт M8x20 Hex с полукруглой головкой усиленный | N000-019-403 | 100 | |
| 56 | Кожух диска правая часть | N000-028-687 | 1 156.02 | |
| 57 | Винт M4х12 | U209-500-038 | - | |
| 58 | Стопор вала | N000-028-690 | - | |
| 59 | Пружина | N000-028-694 | - | |
| 60 | Подшипник шариковый 6000-2RS (26х10х8) CHYB | N000-028-707 | 203.1 | |
| 61 | Корпус редуктора | N000-028-685 | 1 074.06 | |
| 62 | Втулка скольжения D12хd8х8 | N000-028-702 | 100 | |
| 63 | Кольцо вала D8 | N000-028-709 | - | |
| 64 | Шестерня D39 Z45 | N000-028-698 | 358.15 | |
| 65 | Шпиндель | N000-028-660 | 185.45 | |
| 66 | Указатель | N000-028-673 | - | |
| 67 | Винт M4х8 T20 | UM01-000-152 | - | |
| 68 | Упор | N000-028-674 | - | |
| 70 | Вал | N000-028-666 | 185.45 | |
| 71 | Винт M6x12 | N000-006-174 | - | |
| 72 | Шайба D4 | N000-006-161 | 100 | |
| 73 | Саморез 3.5x9 | N000-028-708 | - | |
| 74 | Винт M6x8 | N000-027-506 | - | |
| 75 | Кронштейн угловой передний | N000-028-663 | - | |
| 76 | Винт M6x15 | N000-013-899 | - | |
| 77 | Шайба D6 | UM04-000-004 | 101.03 | |
| 79 | Кронштейн задний угловой | N000-028-664 | - | |
| 81 | Винт барашек | N000-028-689 | - | |
| 84 | Шайба D8 | N000-008-172 | - | |
| 85 | Шайба D8 | N000-008-194 | - | |
| 86 | Ручка регулировки | N000-028-662 | 100 | |
| 87 | Основание | N000-028-661 | 3 839.18 | |
| 88 | Патрубок | N000-028-675 | 402 | |
| 89 | Шина направляющая 700х177мм (пара) | N000-028-712 | 4 900.43 | |
| 89 | ЗУБР ППШ-150, 1500 мм, направляющая шина, Профессионал (32332-1.5) | 32332-1.5 | 4 250 | |
| 90 | Струбцина шины направляющей | N000-028-713 | 690.8 | |
| 91 | Соединитель шины направляющей | N000-028-714 | 214.67 | |
