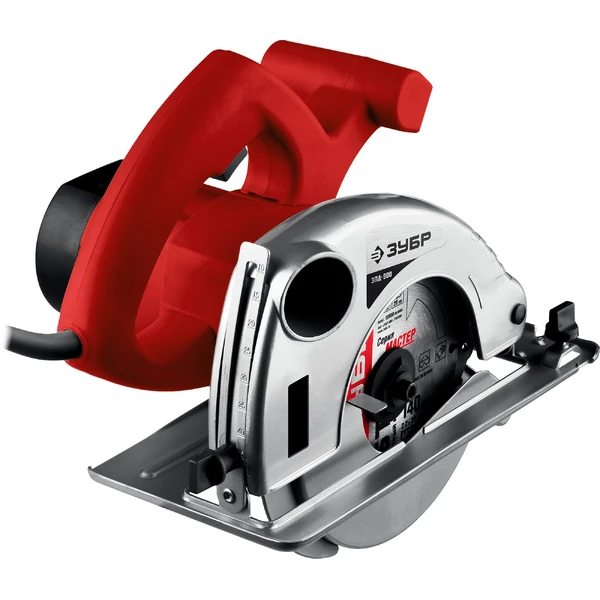

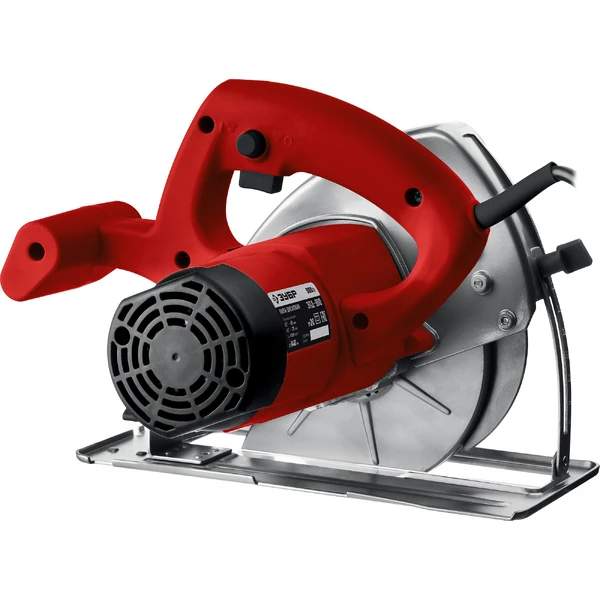

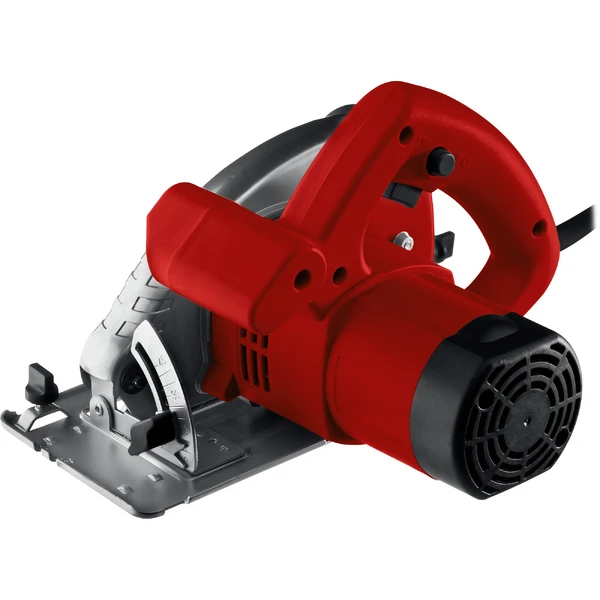

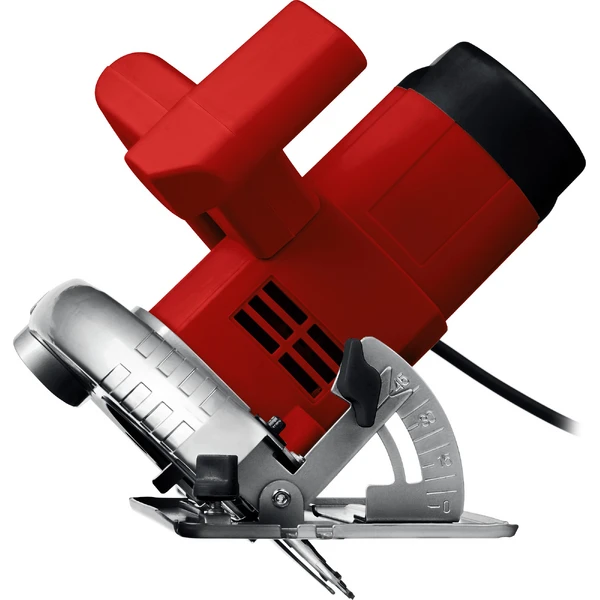

Циркулярная пила Зубр ЗПД-900 140 мм 900 Вт
Надежный инструмент для тонких распиловочных работ. Простая конструкция и качественные комплектующие, элегантный дизайн и удобство в работе, точность пиления и безопасность оператора - качество ЗУБР для настоящего мастера
Внимание! Начиная с даты производства 06.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества

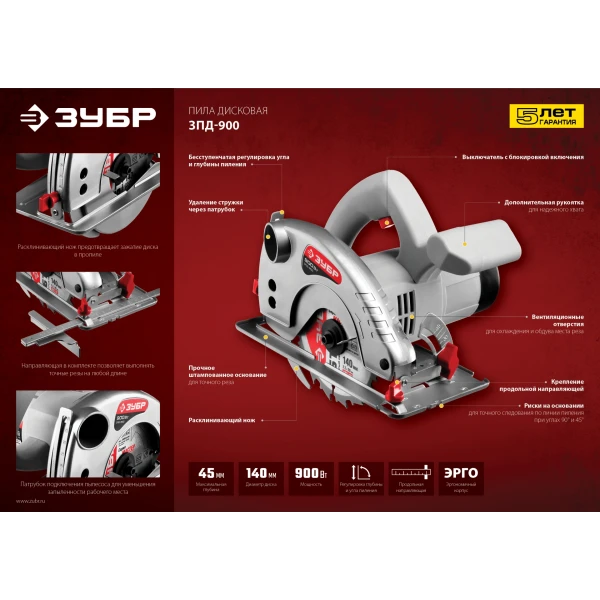

Преимущества
- Малый вес, компактность и достаточная мощность
- Сдвижной защитный кожух предохраняет оператора от травм
- Диск с твердосплавными напайками и оптимальным количеством зубьев для производительного пиления
- Расклинивающий нож для предотвращения заклинивания диска при продвижении в материале
- Дополнительная рукоятка под естественный хват обеспечивает удобство и полный контроль во время работы
- Бесступенчатая регулировка глубины и угла пиления для точных работ

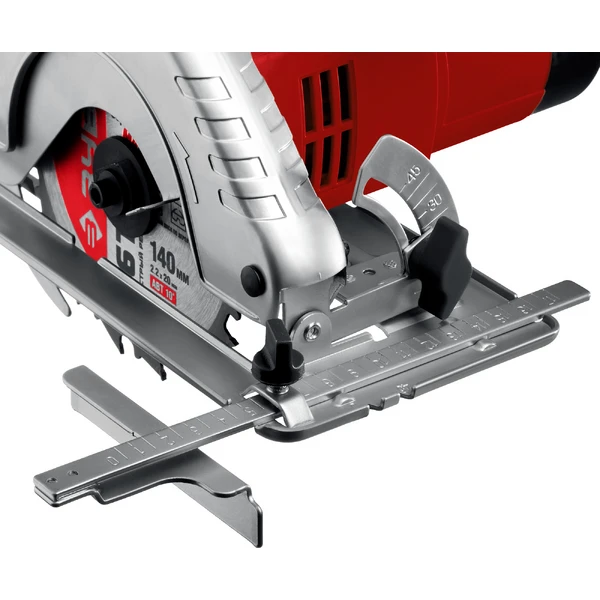

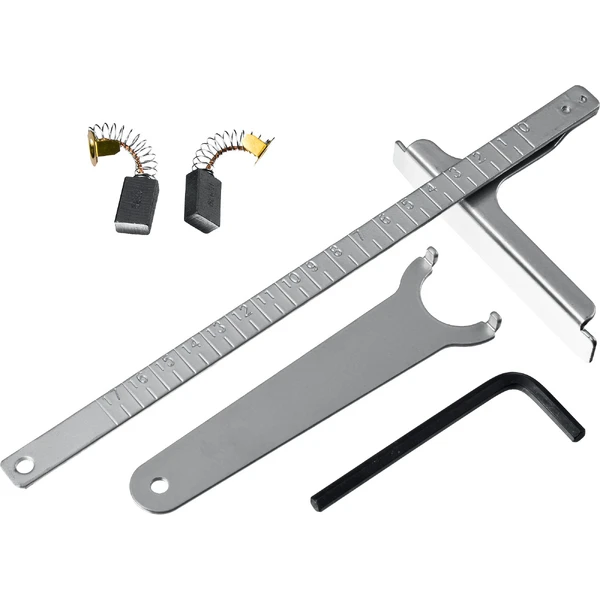

- Направляющая в комплекте для пиления ″в размер″
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
| Защита от перегрузки | нет |

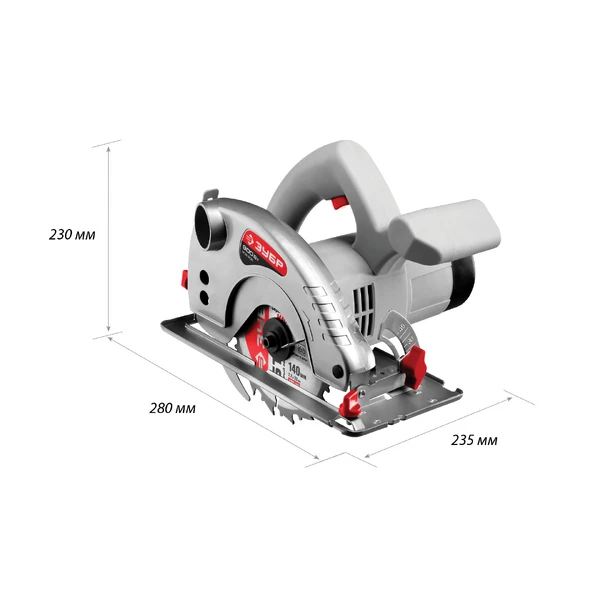

| Габариты, см | 28x23x23.5 |
| Масса изделия, кг | 3.2 |
| Масса в упаковке, кг | 3.7 |
| Гарантия | 60 |
| Число оборотов, об/мин | 4500 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Быстрая замена щеток | нет |
| Диаметр диска, мм | 140 |
| Напряжение питания, В/Гц | 230 / 50 |
| Мощность, Вт | 900 |
| Длина кабеля, м | 2 |
| Возможность подключения пылесоса | есть |
| Регулировка оборотов | нет |
| Посадочный диаметр диска, мм | 20 |
| Глубина пропила под углом 90 градусов, мм | 45 |
| Глубина пропила под углом 45 градусов, мм | 28 |
| Регулировка глубины и угла пропила | есть |
| Возможность работать с направляющей шиной | нет |
| Лазерная направляющая | нет |
| Блокировка шпиделя | нет |
| Тип основания | штампованное |
| Параллельный упор | есть |
| Количество зубьев | 18 |
| Тип упаковки | коробка картонная |

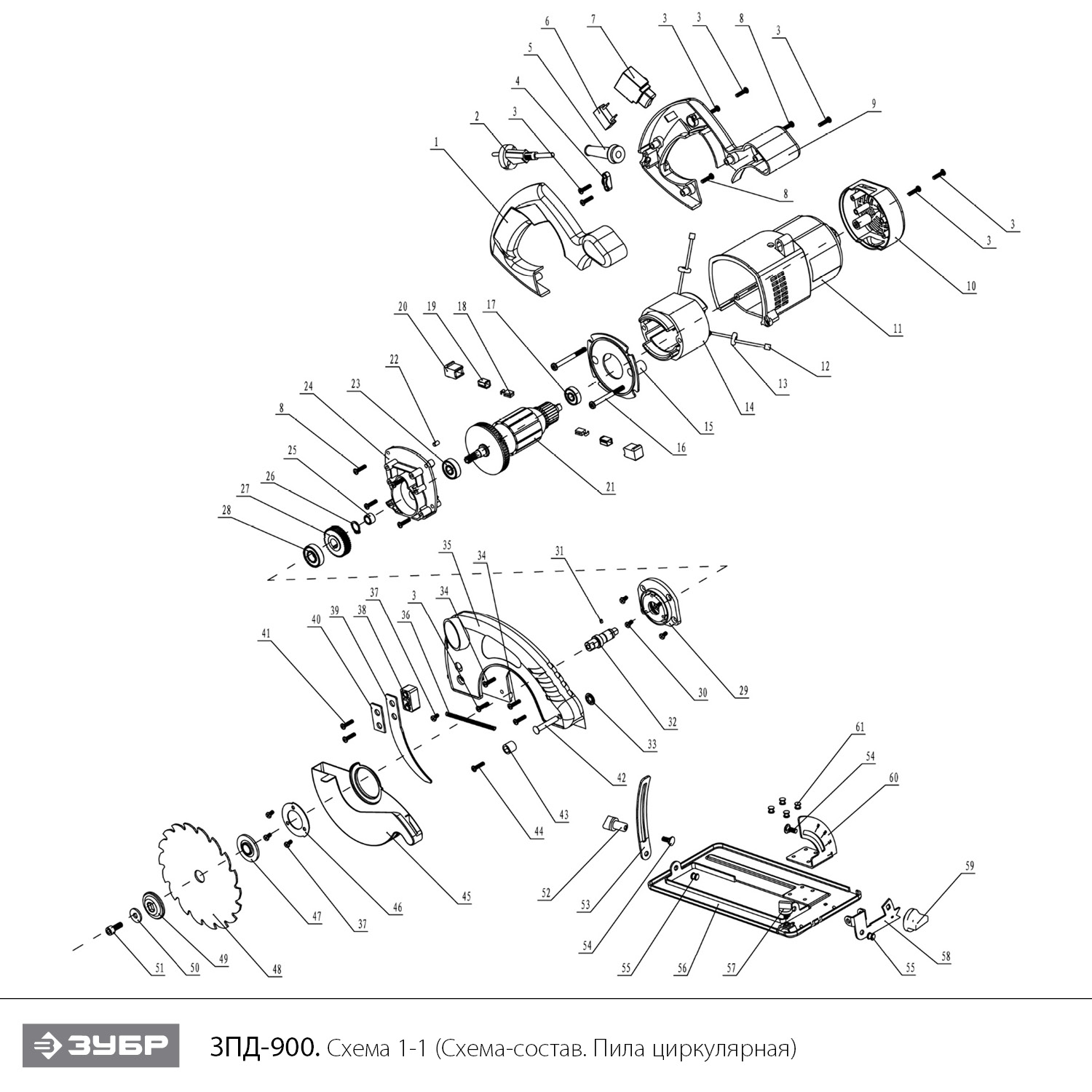

Схема сборки и запчасти Циркулярная пила Зубр ЗПД-900 140 мм 900 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Ручка правая часть | U505-900-008 | 515.25 | |
| 2 | Шнур сетевой резиновый 2х0.75мм 2м | U099-004-005 | 206.1 | |
| 3 | Саморез ST4x16 | N000-003-332 | - | |
| 4 | Прижим шнура | U362-110-045 | 103.05 | |
| 5 | Воротник шнура | U098-001-001 | 103.05 | |
| 6 | Конденсатор 0.22 мкФ | U353-110-055 | 103.05 | |
| 7 | Выключатель TMSD3-1 12(8)A ~250V 5E4 | V000-003-210 | 824.42 | |
| 8 | Саморез ST4x20 | N000-018-594 | - | |
| 9 | Ручка левая часть | U505-900-006 | 515.25 | |
| 10 | Крышка задняя | U505-900-009 | 102 | |
| 11 | Корпус двигателя | U505-900-010 | 1 236.62 | |
| 13 | Катушка индуктивности | U255-122-019 | - | |
| 14 | Статор | U505-900-013 | 1 746.24 | |
| 15 | Защита статора | U505-900-014 | - | |
| 16 | Саморез 4х55 PH2 | UM02-000-130 | - | |
| 17 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 330.31 | |
| 18 | Щетка графитовая (пара) 6х8х12.3 | U358-900-016-W | 244.12 | |
| 19 | Гильза щеткодержателя | U505-900-018 | - | |
| 19.1 | Щеткодержатель в сборе | U505-900-019-C | 202.06 | |
| 21 | Ротор (z=7) | U505-900-020 | 3 091.55 | |
| 23 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 317.22 | |
| 24 | Промщит | U505-900-023 | 515.25 | |
| 25 | Втулка D12хd8х8 | U352-102-017 | 206.1 | |
| 26 | Кольцо стопорное D11 разжимное | UM06-001-004 | 104.04 | |
| 27 | Шестерня | U505-900-027 | 618.31 | |
| 28 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 309.15 | |
| 29 | Фланец | U505-900-030 | 258.51 | |
| 30 | Винт M4x10 PH2 | UM01-000-011 | 104.04 | |
| 31 | Шпонка D3x4 | U505-900-032 | 102 | |
| 32 | Шпиндель | U505-900-033 | 410.35 | |
| 33 | Шайба стопорная | U505-900-060 | - | |
| 34 | Винт M4х12 | N000-023-855 | - | |
| 35 | Кожух диска | U505-900-034 | 990.82 | |
| 36 | Пружина подвижного кожуха | U505-900-042 | 105.36 | |
| 38 | Проставка пластиковая | U505-900-035 | - | |
| 39 | Шайба-гровер D5 | UM04-001-003 | 103.05 | |
| 39 | Нож расклинивающий | U505-900-036 | - | |
| 41 | Винт M5x28 PH2 | UM01-000-081 | 103.05 | |
| 42 | Штифт | U505-900-059 | - | |
| 43 | Отбойник резиновый | U505-900-057 | - | |
| 44 | Винт M5x16 PH2 | UM01-000-035 | 103.05 | |
| 45 | Кожух подвижный | U505-900-041 | - | |
| 46 | Шайба кожуха | U505-900-045 | - | |
| 47 | Фланец внутренний D35хd20хd12 | U505-900-046 | 135.12 | |
| 49 | Фланец внешний D35хd12хd9 | U505-900-048 | 135.12 | |
| 50 | Шайба D16хd6х2 | UM04-002-022 | 104.04 | |
| 51 | Винт M6x19 H5 | UM01-000-143 | 102 | |
| 52 | Гайка-барашек М5 | U255-122-057 | 102 | |
| 53 | Глубиномер | U505-900-052 | - | |
| 54 | Болт M5х12 мебельный | U155-150-058 | 103.05 | |
| 55 | Заклепка | U255-120-066 | 103.05 | |
| 56 | Стол | U505-900-055 | - | |
| 58 | Скоба | U505-900-064 | - | |
| 59 | Винт-барашек M5 | U255-122-063 | 102 | |
| 60 | Кронштейн | U505-900-062 | - | |
| 61 | Заклепка | U505-900-061 | - | |
