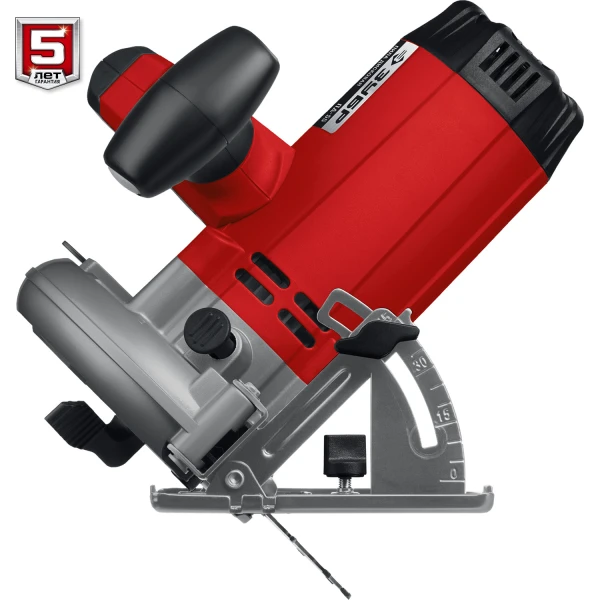

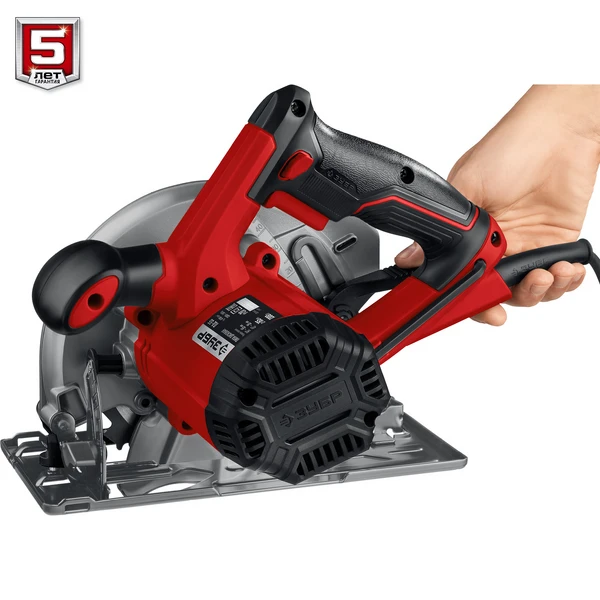

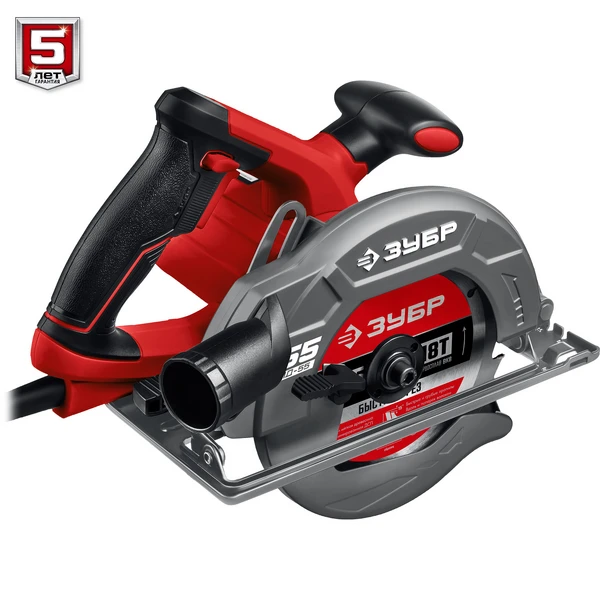

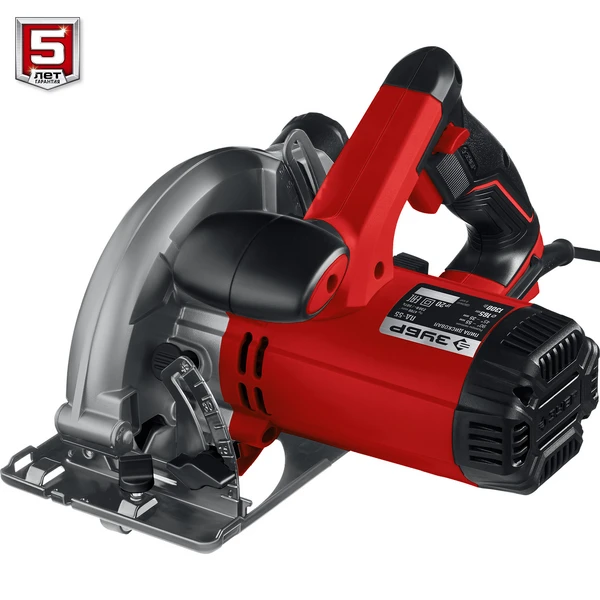

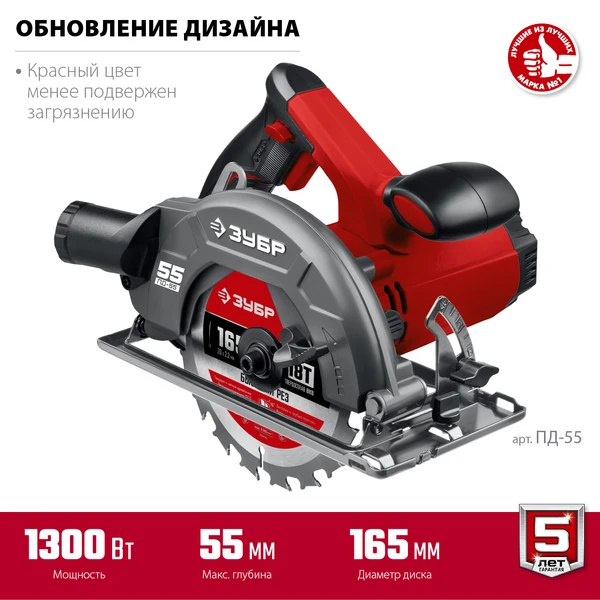

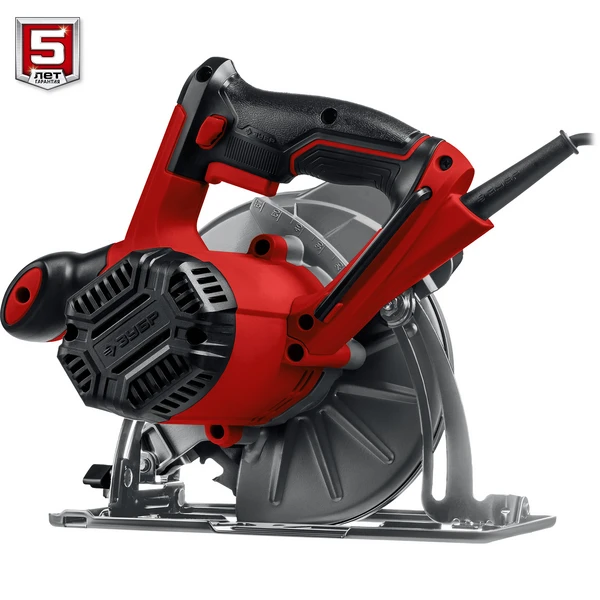

Циркулярная пила Зубр ПД-55 165 мм 1300 Вт
Усовершенствованная модель пилы серии Мастер. Улучшенная конструкция с более мощным двигателем обеспечивает пиление на глубину до 55 мм, что позволяет резать фанеру, панели и доски большинства типоразмеров. Эргономика рукояток делает работу удобной, а запас мощности и точность реза дарят удовольствие от работы

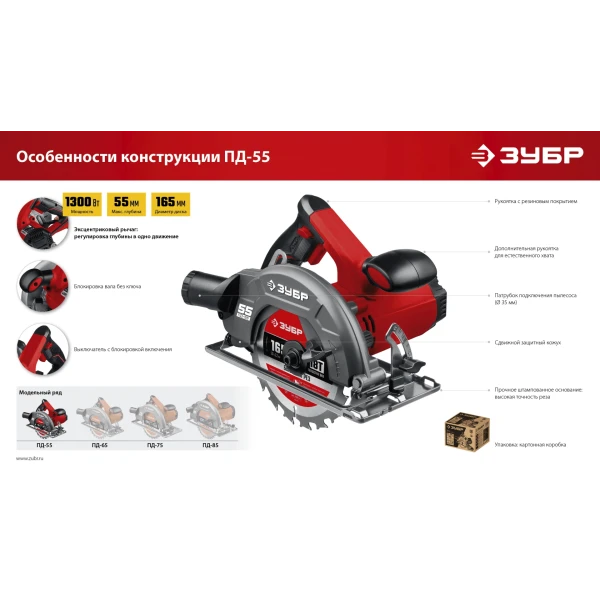

Преимущества
- Небольшой вес, компактность и увеличенная мощность
- Двигатель с запасом мощности и редуктор с увеличенным передаточным числом обеспечивают большую производительность и надежность
- Диск с твердосплавными напайками и оптимальным количеством зубьев для производительного пиления

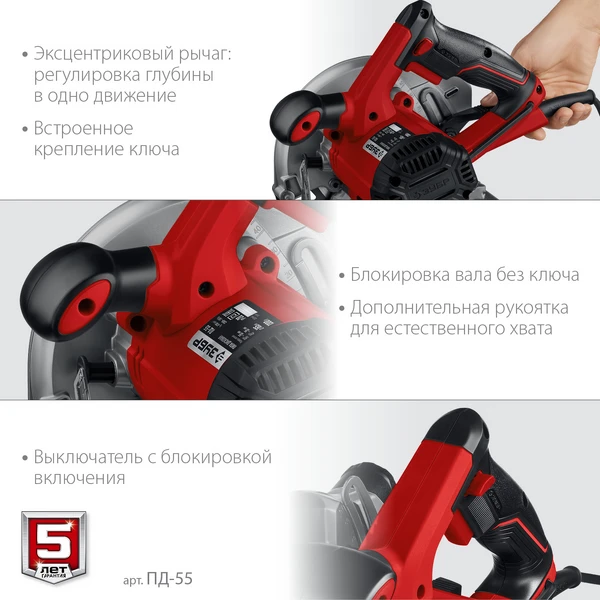

- Блокировка шпинделя для быстрой замены диска
- Основная и дополнительная рукоятки с мягкими накладками и естественной эргономикой
- Сдвижной защитный кожух предохраняет оператора от травм
- Бесступенчатая регулировка глубины и угла пиления для точных работ

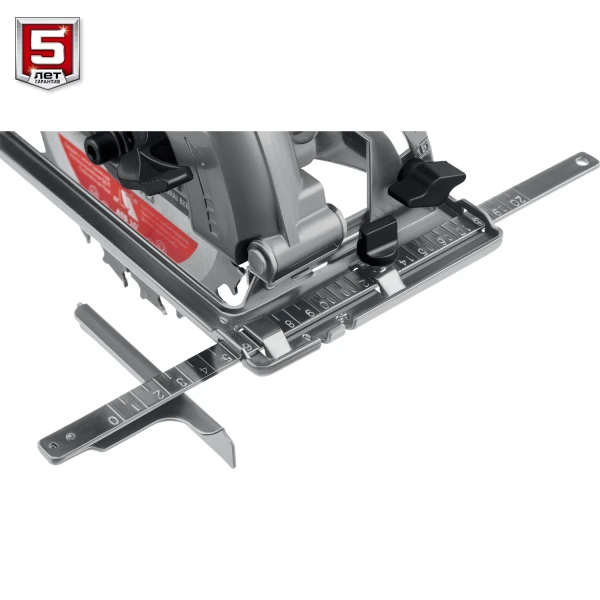

- Параллельный упор в комплекте для пиления ″в размер″
- Патрубок подключения пылесоса для эффективного пылеотвода
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
| Защита от перегрузки | нет |

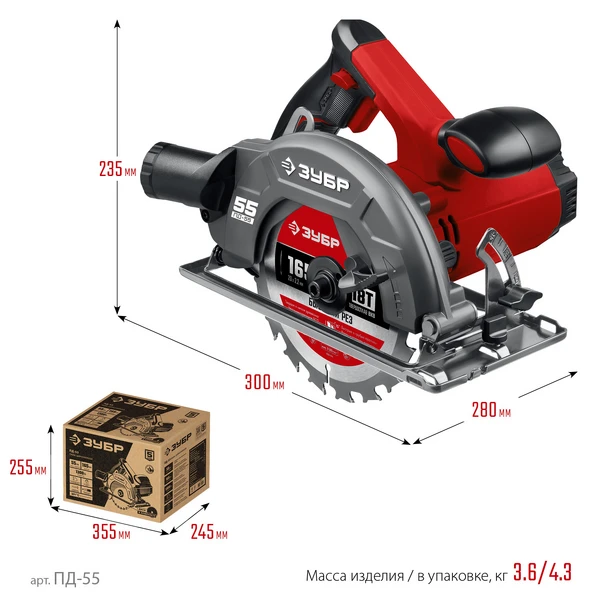

| Габариты, см | 34.5х25.5х26 |
| Масса изделия, кг | 3.6 |
| Масса в упаковке, кг | 4.3 |
| Гарантия | 60 |
| Число оборотов, об/мин | 4700 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Быстрая замена щеток | нет |
| Диаметр диска, мм | 165 |
| Напряжение питания, В/Гц | 230 / 50 |
| Мощность, Вт | 1300 |
| Длина кабеля, м | 2 |
| Возможность подключения пылесоса | есть |
| Регулировка оборотов | нет |
| Посадочный диаметр диска, мм | 20 |
| Глубина пропила под углом 90 градусов, мм | 55 |
| Глубина пропила под углом 45 градусов, мм | 35 |
| Регулировка глубины и угла пропила | есть |
| Возможность работать с направляющей шиной | нет |
| Лазерная направляющая | нет |
| Блокировка шпиделя | есть |
| Тип основания | штампованное |
| Параллельный упор | есть |
| Количество зубьев | 18 |
| Тип упаковки | коробка картонная |

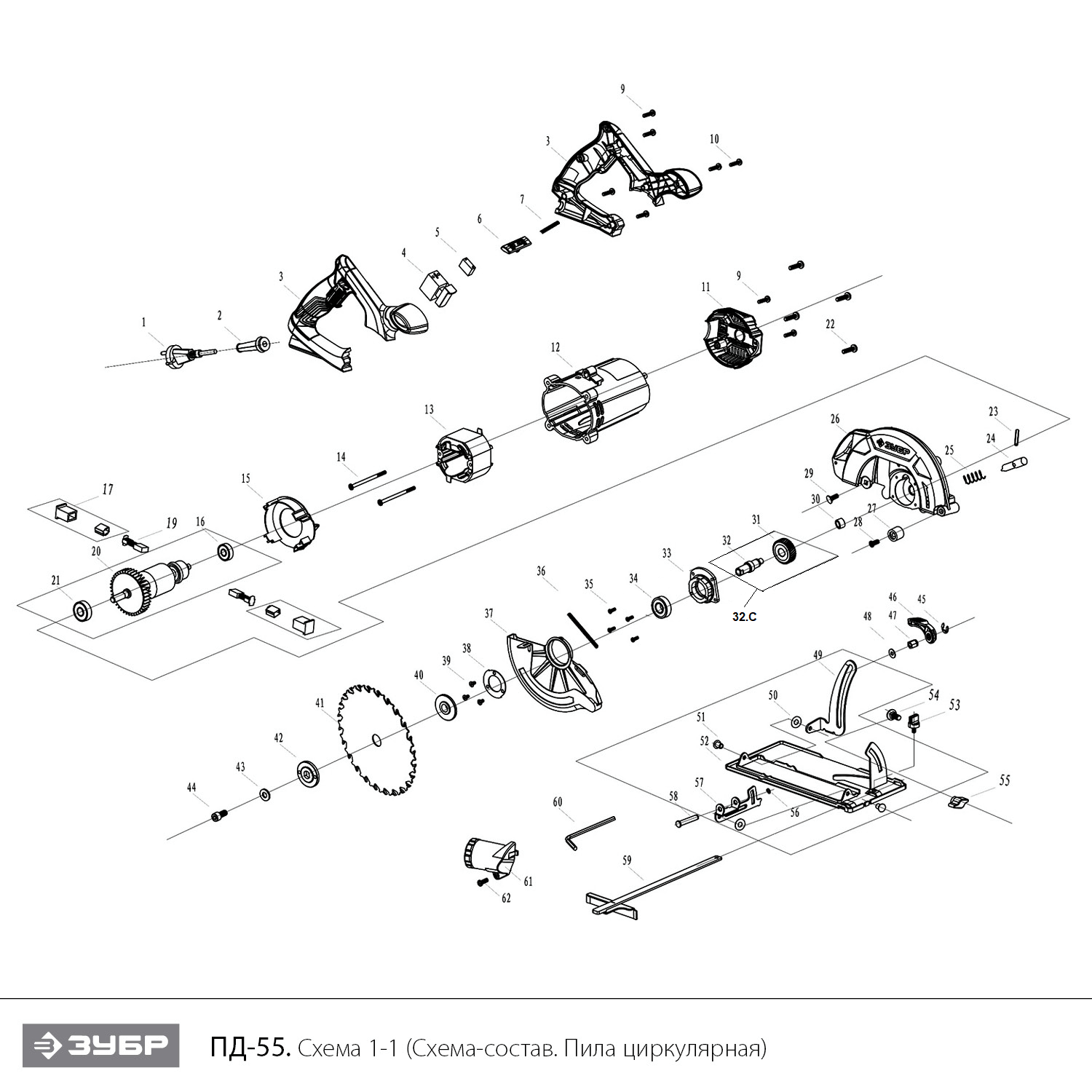

Схема сборки и запчасти Циркулярная пила Зубр ПД-55 165 мм 1300 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Шнур сетевой H05RN-F Rubber 2x0.75мм2 2м | V000-006-377 | - | |
| 2 | Воротник шнура | N000-026-597 | - | |
| 3 | Ручка в сборе (две части) | N000-030-455 | 701.87 | |
| 3.1 | Рукоятка правая часть | N000-030-094 | - | |
| 3.2 | Рукоятка левая часть | N000-030-097 | 376.92 | |
| 4 | Выключатель TMSD3-2 16(8)А 250В | V000-003-421 | 425.85 | |
| 5 | Конденсатор 0.22 мкФ | U353-110-055 | 101.03 | |
| 6 | Блокиратор выключателя | N000-030-456 | 100 | |
| 7 | Пружина блокировки | N000-030-457 | - | |
| 9 | Саморез ST4x16 | N000-026-624 | - | |
| 10 | Саморез ST4x25 | N000-026-607 | - | |
| 11 | Крышка корпуса двигателя | N000-030-098 | 153 | |
| 12 | Корпус двигателя | N000-030-459 | 600.5 | |
| 13 | Статор КД | N000-030-460 | 2 390.72 | |
| 14 | Саморез 4х53 T20 | UM02-000-082 | - | |
| 15 | Защита статора | N000-030-461 | - | |
| 16 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 17 | Щеткодержатель в сборе с гильзой (пара) | N000-030-462 | 120.42 | |
| 19 | Щетка графитовая (пара) 6.4х11х13 | U255-122-015-W | 202.06 | |
| 20 | Ротор КД | N000-030-463 | 2 116.8 | |
| 21 | U009-600-0RS | 323.83 | | |
| 22 | Винт M5x20 | N000-018-696 | - | |
| 23 | Элемент демпфирующий | N000-030-464 | - | |
| 24 | Штифт блокировки вала | N000-030-465 | - | |
| 25 | Пружина штифта | N000-030-466 | - | |
| 26 | Кожух диска | N000-030-108 | 1 511.39 | |
| 27 | Вставка | N000-030-468 | - | |
| 28 | Винт M6x16 | N000-022-362 | - | |
| 29 | Винт M6x16 PH3 | UM01-000-154 | 102 | |
| 30 | Втулка D12хd8х8 | U352-102-017 | 202.06 | |
| 31 | Шестерня под шпонку Z=35 | U505-130-026 | 707.22 | |
| 32 | Шпиндель под шпонку М8 D16x52 | U505-130-028 | 303.09 | |
| 32.C | Шпиндель с шестерней D37 Z35 в сборе M6 (EV31.32) | N000-027-109 | 633.24 | |
| 33 | Крышка корпуса подшипника | N000-030-469 | 252.08 | |
| 34 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 35 | Винт M4x10 | N000-018-572 | 101.03 | |
| 36 | Пружина | N000-030-470 | - | |
| 37 | Кожух подвижный | N000-030-471 | - | |
| 38 | Пластина прижимная | N000-030-472 | - | |
| 39 | Винт M4х8 | N000-020-040 | - | |
| 40 | Фланец прижимной D20 внутренний D40x9 | U505-130-044 | 267.27 | |
| 42 | Фланец прижимной внешний D41x5 | U255-122-049 | 150.12 | |
| 43 | Шайба D17хd8.5х2 | UM04-002-016 | 102 | |
| 44 | Болт M8x20 усиленный | UM03-000-021 | 100 | |
| 45 | Кольцо разжимное D9 | N000-027-505 | - | |
| 46 | Рычаг блокировки | N000-030-473 | - | |
| 47 | Гайка рычага | N000-030-474 | - | |
| 48 | Шайба | N000-030-475 | - | |
| 49 | Кронштейн глубины | N000-030-476 | - | |
| 50 | Шайба | N000-030-477 | - | |
| 51 | Заклепка | N000-030-478 | - | |
| 52 | Платформа | N000-030-479 | - | |
| 53 | Винт-барашек M5 | U255-122-063 | 100 | |
| 54 | Болт M5х12 мебельный | U155-150-058 | 101.03 | |
| 55 | Гайка-барашек М5 | U255-122-062 | 101.03 | |
| 56 | Кольцо стопорное D7 | N000-019-444 | 102.45 | |
| 57 | Кронштейн наклона | N000-030-480 | - | |
| 58 | Штифт | N000-030-481 | - | |
| 59 | Упор продольный | N000-030-482 | - | |
| 61 | Патрубок пылеотвода | N000-030-483 | 141.44 | |
| 62 | Винт M4x12 | N000-018-681 | - | |
