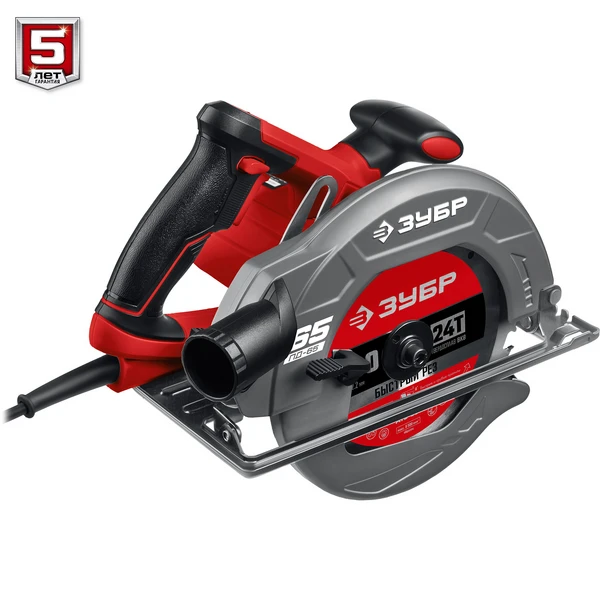

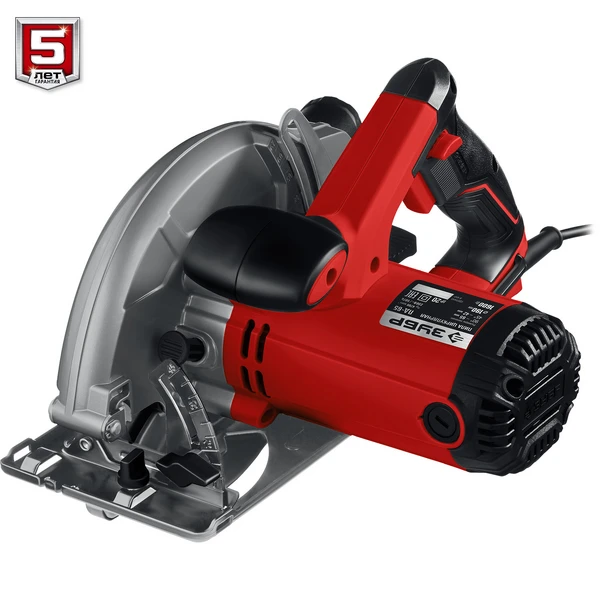

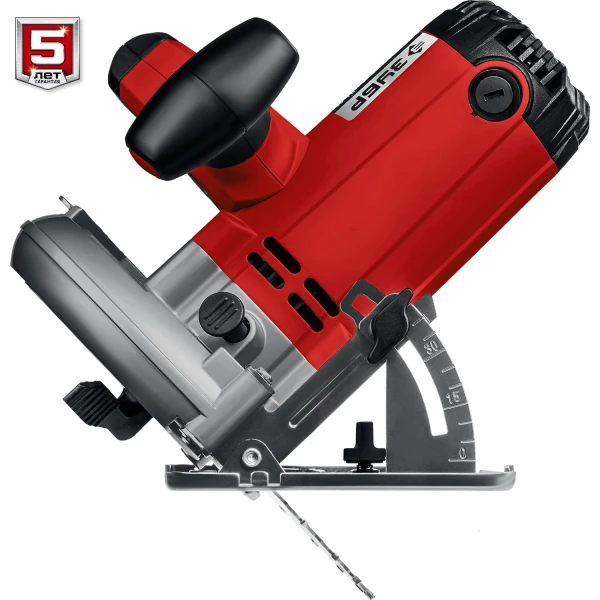

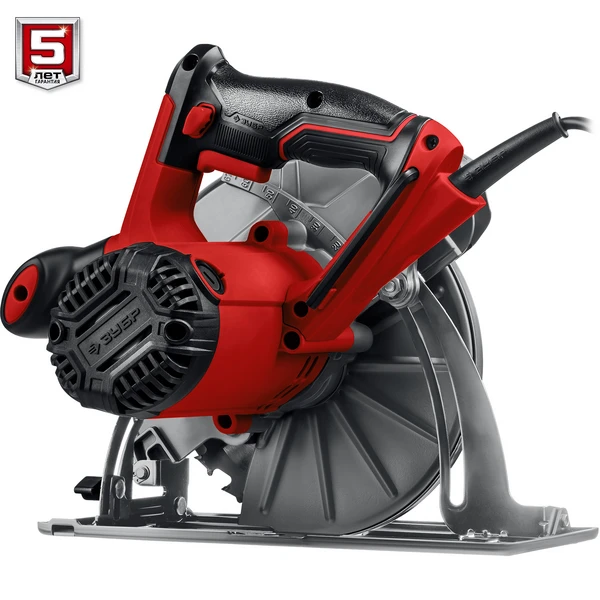

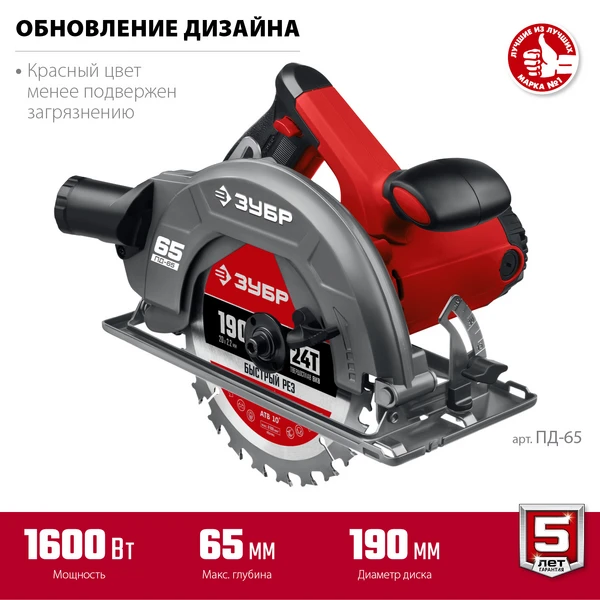

Циркулярная пила Зубр ПД-65 190 мм 1600 Вт

Усовершенствованная модель пилы серии Мастер. Улучшенная конструкция с более мощным двигателем обеспечивает пиление на глубину до 65 мм, что позволяет резать фанеру, панели и доски большинства типоразмеров. Эргономика рукояток делает работу удобной, а запас мощности и точность реза дарят удовольствие от работы

Преимущества

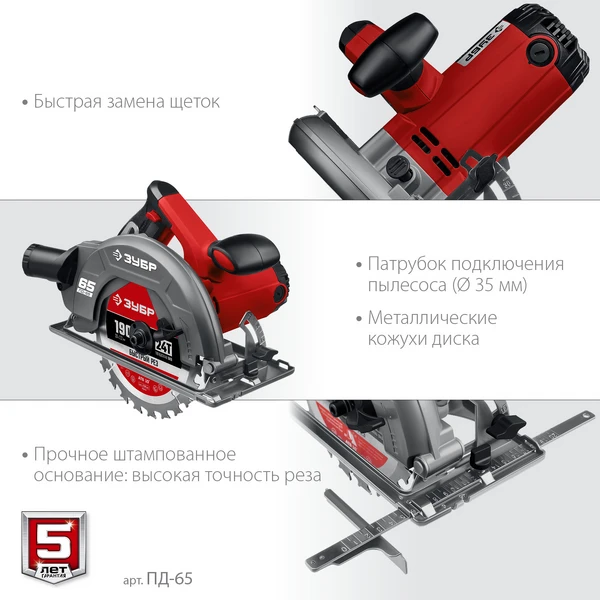

Небольшой вес, компактность и увеличенная мощность
Двигатель с запасом мощности и редуктор с увеличенным передаточным числом обеспечивают большую производительность и надежность
Диск с твердосплавными напайками и оптимальным количеством зубьев для производительного пиления

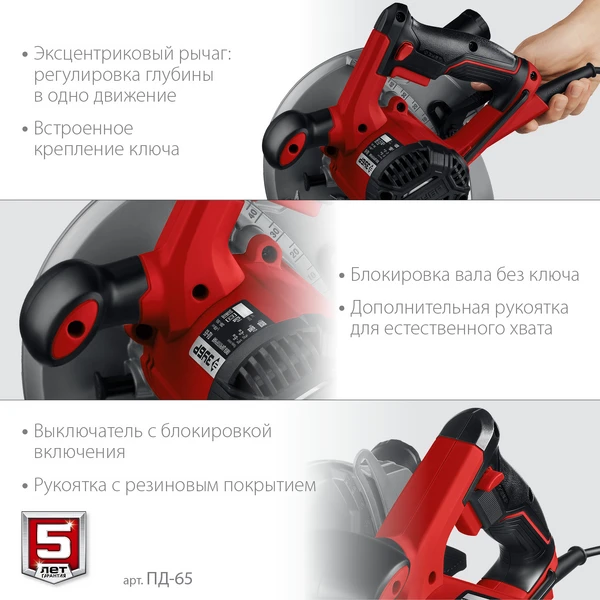

Блокировка шпинделя для быстрой замены диска

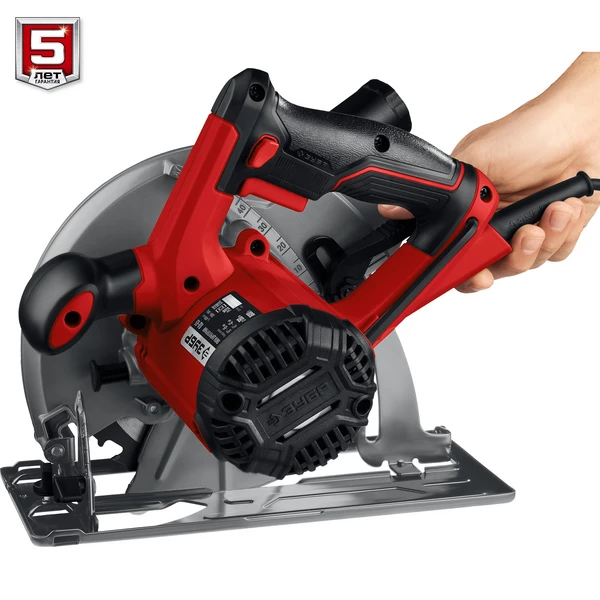

Основная и дополнительная рукоятки с мягкими накладками и естественной эргономикой
Сдвижной защитный кожух предохраняет оператора от травм
Бесступенчатая регулировка глубины и угла пиления для точных работ

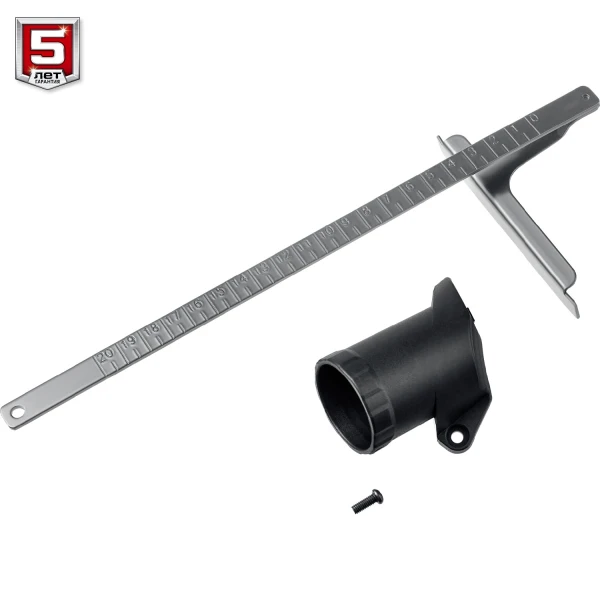

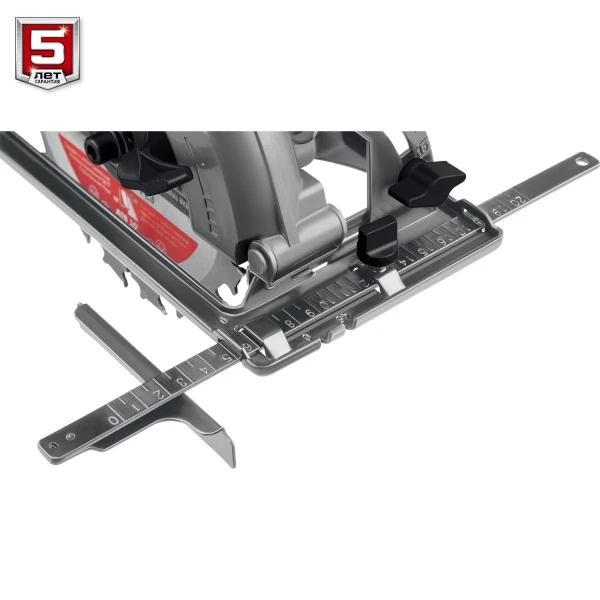

Параллельный упор в комплекте для пиления ″в размер″
Патрубок подключения пылесоса для эффективного пылеотвода

Использование

Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном

Защита от перегрузки	нет

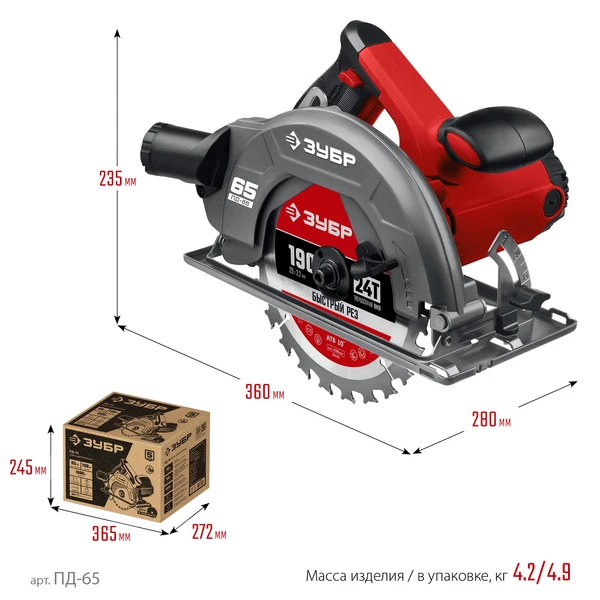

Габариты, см	34.5х25.5х26
Масса изделия, кг	4.2
Масса в упаковке, кг	4.9
Гарантия	60
Число оборотов, об/мин	4700
Плавный пуск	нет
Поддержание постоянных оборотов под нагрузкой	нет
Быстрая замена щеток	есть
Диаметр диска, мм	190
Напряжение питания, В/Гц	230 / 50
Мощность, Вт	1600
Длина кабеля, м	2
Возможность подключения пылесоса	есть
Регулировка оборотов	нет
Посадочный диаметр диска, мм	20
Глубина пропила под углом 90 градусов, мм	65
Глубина пропила под углом 45 градусов, мм	42
Регулировка глубины и угла пропила	есть
Возможность работать с направляющей шиной	нет
Лазерная направляющая	нет
Блокировка шпиделя	есть
Тип основания	штампованное
Параллельный упор	есть
Количество зубьев	24
Тип упаковки	коробка картонная

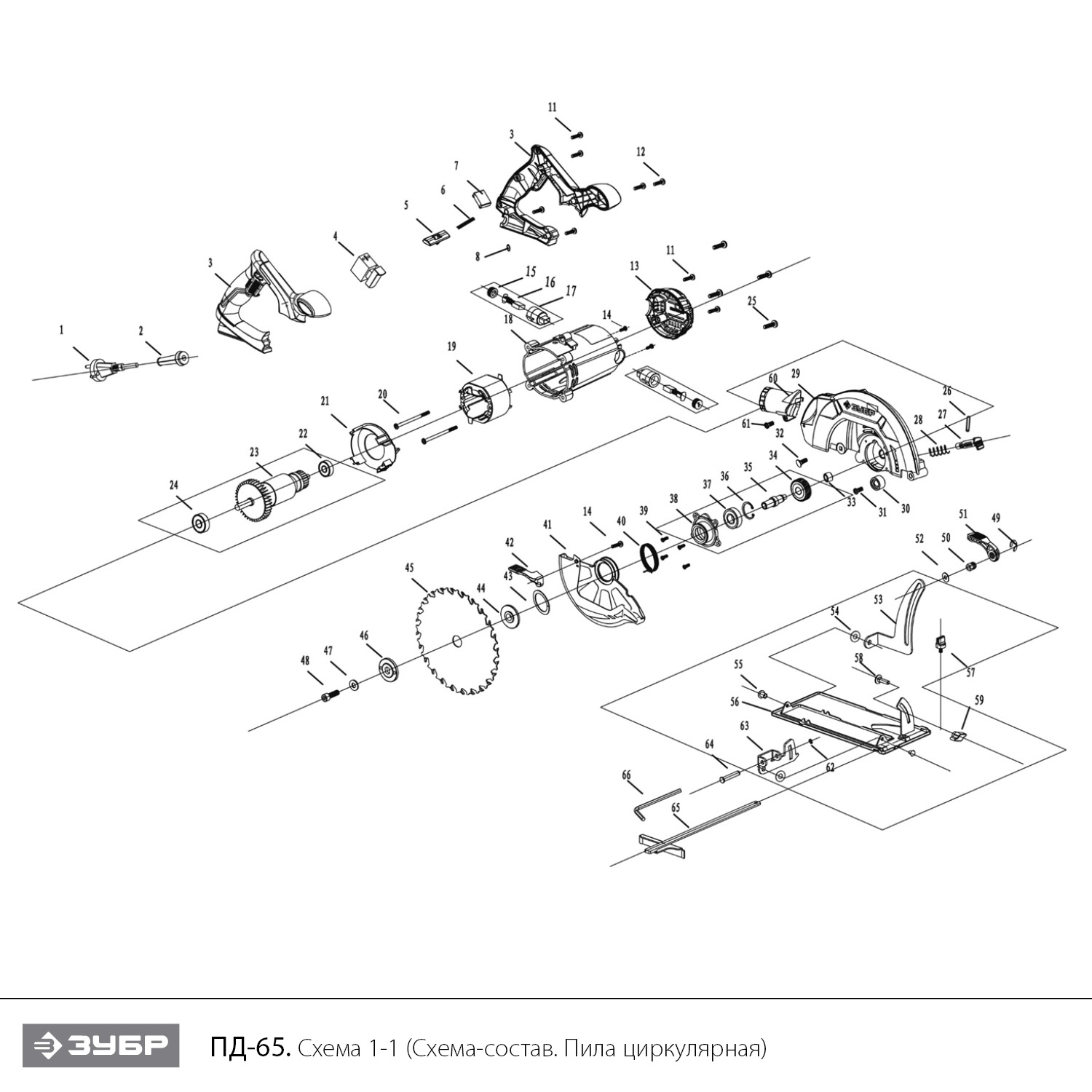

Схема сборки и запчасти Циркулярная пила Зубр ПД-65 190 мм 1600 Вт

№	Наименование	Артикул	Цена
1	Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м (U099-004-006)	U099-004-006	206.1
2	Прижим кабеля (N000-026-596)	N000-026-596	-
3	Ручка в сборе (две части) (N000-030-455)	N000-030-455	715.91
4	Выключатель TMSD3-2 16(8)А 250В (V000-003-421)	V000-003-421	434.37
5	Блокиратор выключателя (N000-030-456)	N000-030-456	102
6	Пружина блокировки (N000-030-457)	N000-030-457	-
7	Конденсатор 0.22 мкФ (U353-110-055)	U353-110-055	103.05
8	Кольцо уплотнительное D10xd1.9 (N000-030-484)	N000-030-484	-
11	Саморез ST4x16 (N000-026-624)	N000-026-624	-
12	Саморез ST4x25 (N000-026-607)	N000-026-607	-
13	Крышка корпуса двигателя (N000-030-205)	N000-030-205	1 236.62
14	Саморез ST4x12 (N000-018-588)	N000-018-588	-
15	Крышка щеткодержателя (U505-160-015)	U505-160-015	206.1
16	Щетка графитовая (пара) 6.5х10.9х13 (U505-160-012-W)	U505-160-012-W	287.47
17	Щеткодержатель D22хL29 в сборе с гильзой и крышкой (пара) (N000-030-485)	N000-030-485	147.71
18	Корпус двигателя (N000-030-486)	N000-030-486	881.56
19	Статор КД (N000-030-487)	N000-030-487	2 717.52
20	Саморез ST4x65 (N000-027-311)	N000-027-311	-
21	Защита статора (N000-030-488)	N000-030-488	102
22	Подшипник шариковый 608-2RS (22х8х7) CNBALL (U009-608-RS0)	U009-608-RS0	330.31
23	Ротор КД (N000-030-489)	N000-030-489	2 772.23
24	Подшипник шариковый 6000-2RS (26х10х8) CNBALL (U009-600-0RS)	U009-600-0RS	330.31
25	Винт M5x20 (N000-018-696)	N000-018-696	-
26	Штифт (N000-030-490)	N000-030-490	-
27	Кнопка блокировки вала (N000-030-491)	N000-030-491	129.39
28	Пружина сжатия (N000-030-492)	N000-030-492	-
29	Кожух диска (N000-030-206)	N000-030-206	1 525.1
30	Ролик упорный (N000-030-493)	N000-030-493	102
31	Винт M6x14 (N000-018-471)	N000-018-471	-
32	Винт M6x16 (N000-022-362)	N000-022-362	-
33	Втулка D12хd8х8 (U352-102-017)	U352-102-017	206.1
34	Шестерня ведомая (N000-030-494)	N000-030-494	309.15
35	Шпиндель (N000-030-495)	N000-030-495	154.58
36	Кольцо стопорное сжимное D30 (UM06-002-004)	UM06-002-004	103.05
37	Подшипник шариковый 6001-2Z (28х12х8) CHFZ (U009-600-1RS)	U009-600-1RS	309.15
38	Фланец (U505-130-031)	U505-130-031	309.15
39	Винт M4x12 (N000-018-681)	N000-018-681	-
40	Пружина кручения D47.5xd44.5xh6 (U505-130-033)	U505-130-033	105.36
41	Кожух сдвижной (N000-030-496)	N000-030-496	1 361.36
42	Рычаг кожуха сдвижного (N000-030-497)	N000-030-497	-
43	Пружина стопорная (N000-030-498)	N000-030-498	-
44	Фланец прижимной D20 внутренний D40x9 (U505-130-044)	U505-130-044	272.62
46	Фланец прижимной внешний D41x5 (U255-122-049)	U255-122-049	153.12
47	Шайба D17хd8.5х2 (UM04-002-016)	UM04-002-016	104.04
48	Болт M8x20 усиленный (UM03-000-021)	UM03-000-021	102
49	Кольцо разжимное D9 (N000-027-505)	N000-027-505	-
50	Гайка регулятора глубины (N000-030-499)	N000-030-499	-
51	Винт специальный (N000-030-500)	N000-030-500	-
52	Шайба (N000-030-501)	N000-030-501	-
53	Кронштейн глубины пиления (N000-030-502)	N000-030-502	-
54	Шайба (N000-030-503)	N000-030-503	-
55	Заклепка (N000-030-478)	N000-030-478	-
56	Основание (N000-030-504)	N000-030-504	2 883.46
57	Винт-барашек M5 (U255-122-063)	U255-122-063	102
58	Болт M5х12 мебельный (U155-150-058)	U155-150-058	103.05
59	Гайка-барашек М5 (U255-122-057)	U255-122-057	102
60	Патрубок пылеотвода (N000-030-483)	N000-030-483	144.27
62	Кольцо стопорное D7 (N000-019-444)	N000-019-444	104.5
63	Скоба (U505-130-052)	U505-130-052	396.32
64	Штифт (N000-030-505)	N000-030-505	-
65	Направляющая (N000-030-506)	N000-030-506	-
67	Шпиндель M8 в сборе с шестерней (EV34-38) # (N000-030-507)	N000-030-507	961.54
