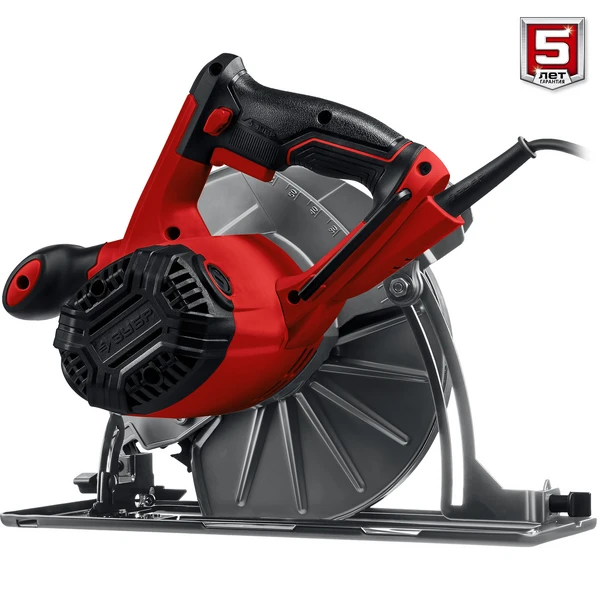

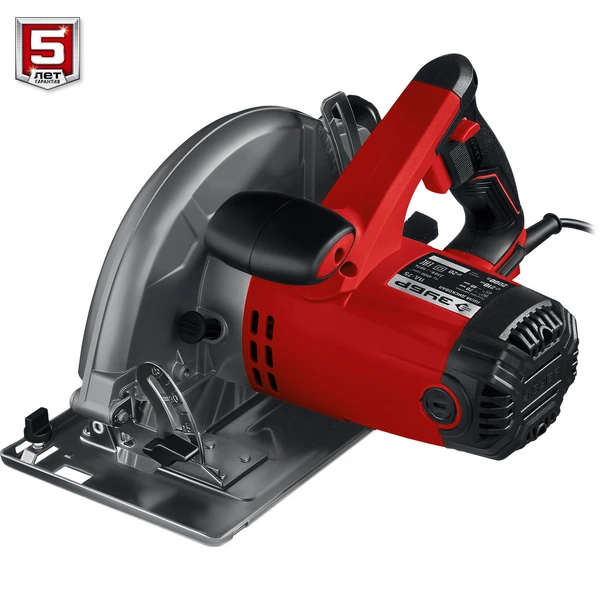

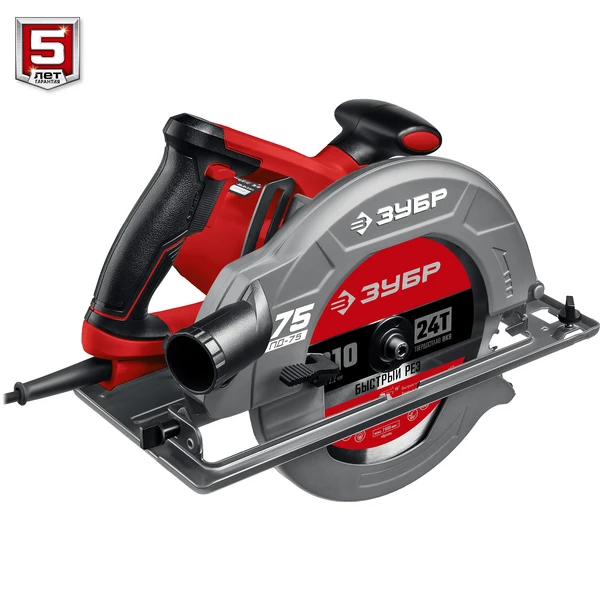

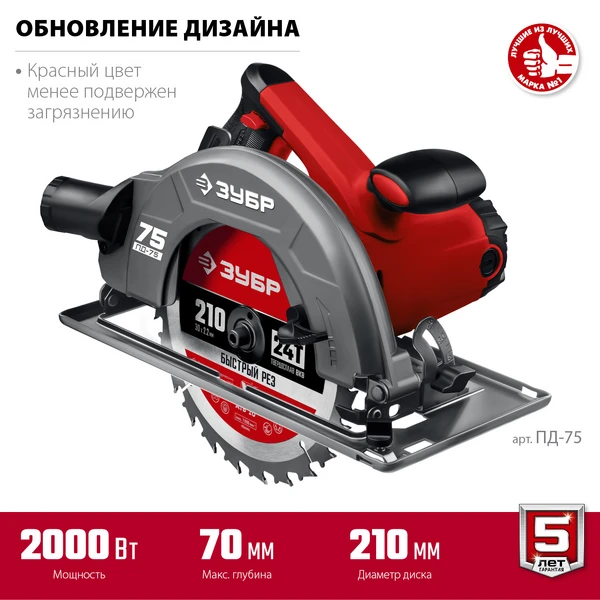

Циркулярная пила Зубр ПД-75 210 мм 2000 Вт
Усовершенствованная модель пилы серии Мастер. Улучшенная конструкция с более мощным двигателем обеспечивает пиление на глубину до 70 мм, что позволяет резать фанеру, панели и доски большинства типоразмеров, а также некоторые виды бруса. Эргономика рукояток делает работу удобной, а запас мощности и точность реза дарят удовольствие от работы

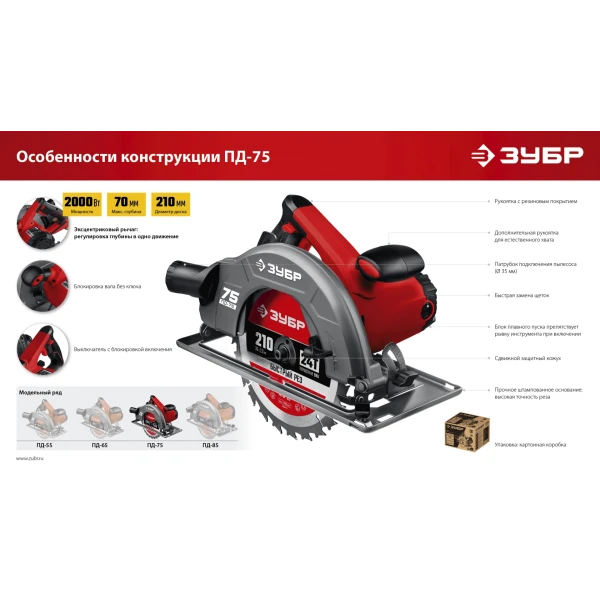

Преимущества
- Большая глубина пиления и увеличенная мощность

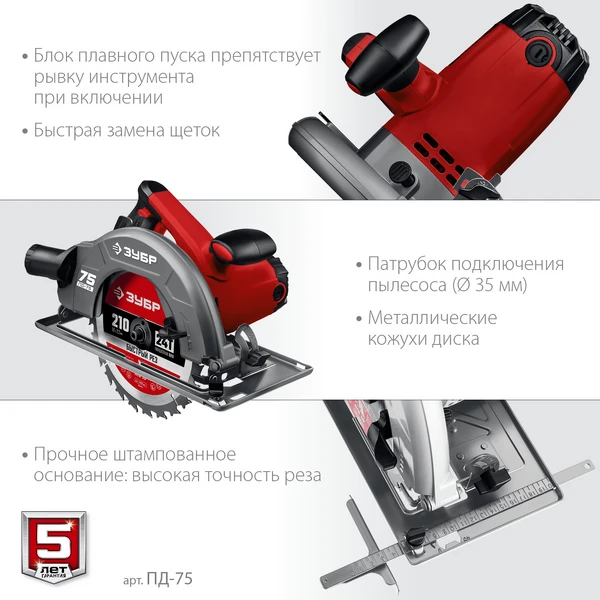

- Плавный пуск защищает двигатель и оператора от рывка при включении
- Двигатель с запасом мощности и редуктор с увеличенным передаточным числом обеспечивают большую производительность и надежность
- Диск с твердосплавными напайками и оптимальным количеством зубьев для производительного пиления
- Блокировка шпинделя для быстрой замены диска
- Основная и дополнительная рукоятки с мягкими накладками и естественной эргономикой
- Сдвижной защитный кожух предохраняет оператора от травм

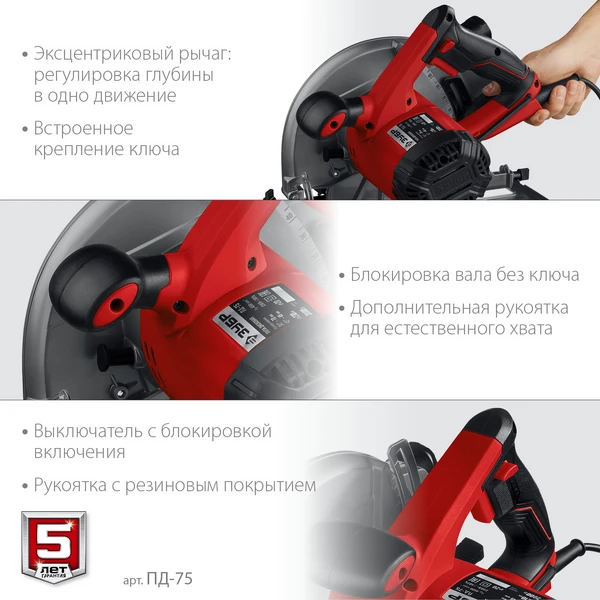

- Бесступенчатая регулировка глубины и угла пиления для точных работ

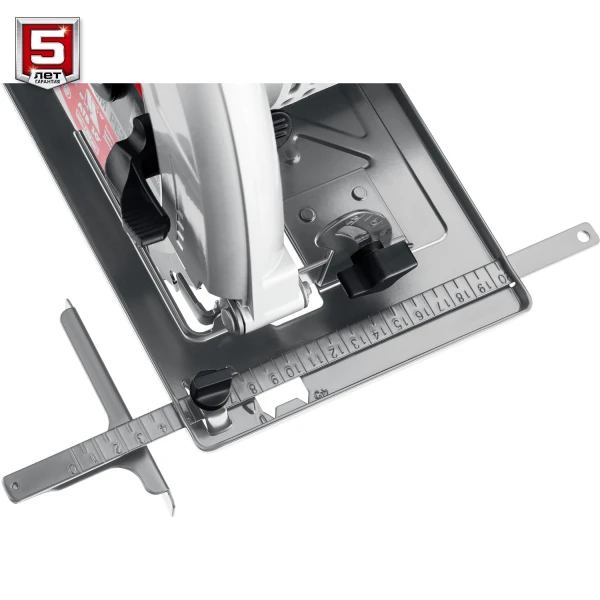

- Параллельный упор в комплекте для пиления ″в размер″
- Патрубок подключения пылесоса для эффективного пылеотвода
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
| Защита от перегрузки | нет |

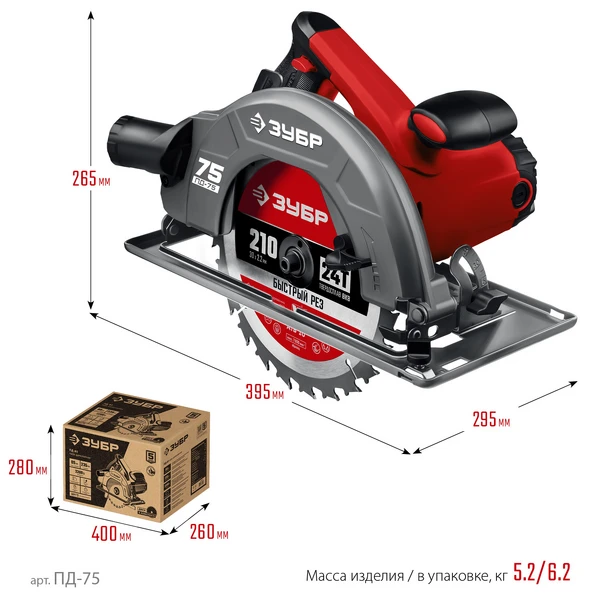

| Габариты, см | 37.5x27x30 |
| Масса изделия, кг | 5.2 |
| Масса в упаковке, кг | 6.2 |
| Гарантия | 60 |
| Число оборотов, об/мин | 4500 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Быстрая замена щеток | есть |
| Диаметр диска, мм | 210 |
| Напряжение питания, В/Гц | 230 / 50 |
| Мощность, Вт | 2000 |
| Длина кабеля, м | 2 |
| Возможность подключения пылесоса | есть |
| Регулировка оборотов | нет |
| Посадочный диаметр диска, мм | 30 |
| Глубина пропила под углом 90 градусов, мм | 70 |
| Глубина пропила под углом 45 градусов, мм | 46 |
| Регулировка глубины и угла пропила | есть |
| Возможность работать с направляющей шиной | нет |
| Лазерная направляющая | нет |
| Блокировка шпиделя | есть |
| Тип основания | штампованное |
| Параллельный упор | есть |
| Количество зубьев | 24 |
| Тип упаковки | коробка картонная |

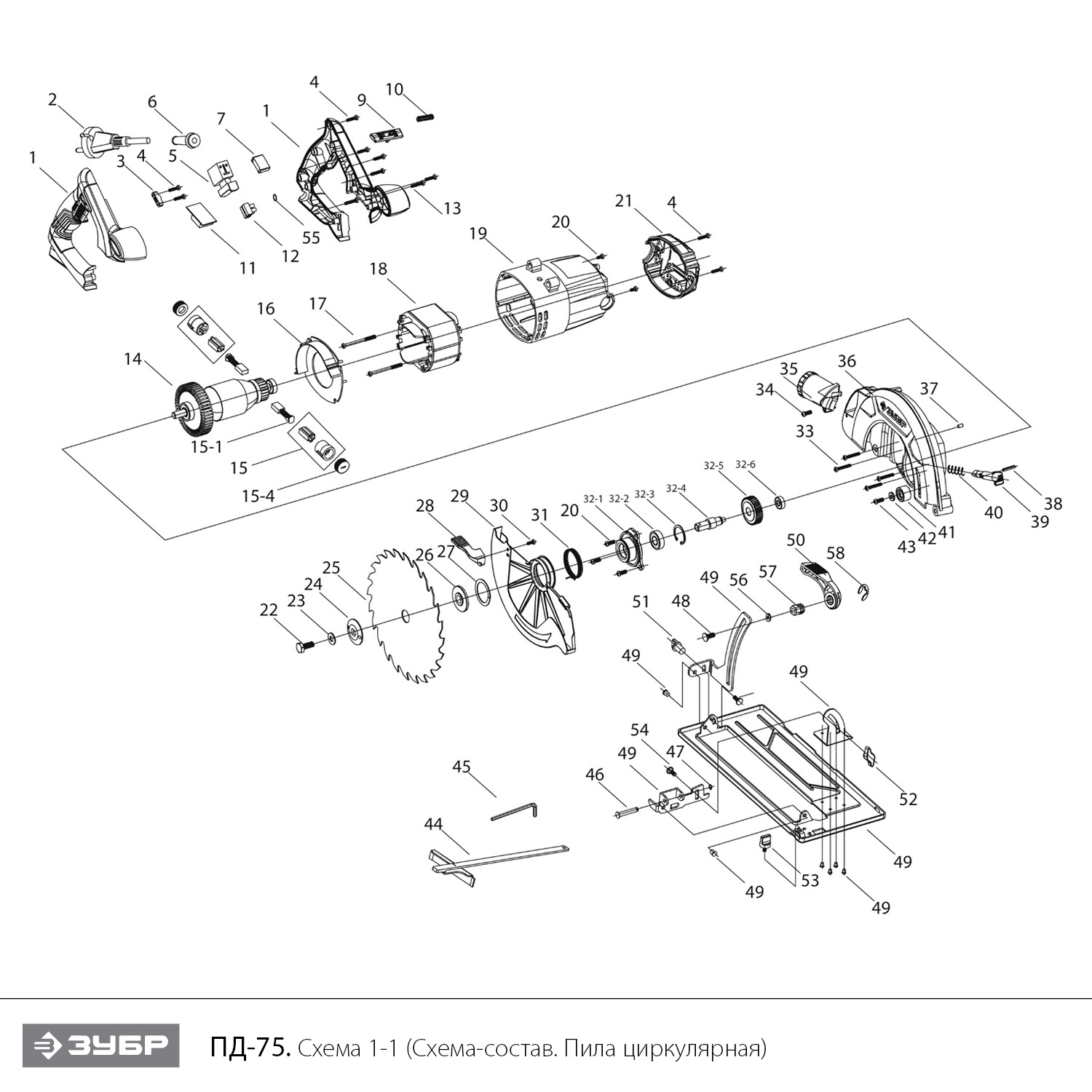

Схема сборки и запчасти Циркулярная пила Зубр ПД-75 210 мм 2000 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Рукоятка в сборе (2 части) | N000-030-207 | 911.78 | |
| 2 | Шнур сетевой H05RN-F Rubber 2Gх1мм2 2м | U099-004-006 | 202.06 | |
| 3 | Прижим шнура | U362-110-045 | 101.03 | |
| 4 | Саморез ST4x16 | N000-026-624 | - | |
| 5 | Выключатель TMSD3-2 16(8)А 250В | V000-003-421 | 425.85 | |
| 6 | Воротник шнура | N000-026-597 | - | |
| 7 | Конденсатор 0.22 мкФ | U353-110-055 | 101.03 | |
| 9 | Рычаг блокировки выключателя | N000-030-508 | - | |
| 10 | Пружина сжатия | N000-030-509 | - | |
| 11 | Блок плавного пуска 04-210 | U505-200-009 | 577 | |
| 12 | Клеммник | U103-600-040 | 101.03 | |
| 13 | Саморез 4х20 T20 | UM02-000-030 | 101.03 | |
| 14 | Ротор КД | N000-017-112 | 3 719.96 | |
| 15 | Щеткодержатель D22хL30 в сборе | U505-200-015-C | 225.67 | |
| 15.1 | Крышка щеткодержателя | U505-160-015 | 202.06 | |
| 15.4 | Щетка графитовая (пара) 6.5х11х19 | U505-200-017-W | 303.09 | |
| 16 | Защита статора | U505-200-021 | 184.53 | |
| 17 | Саморез ST5х56 | N000-023-879 | - | |
| 18 | Статор | U505-200-019 | 3 761.91 | |
| 19 | Корпус двигателя | U505-200-018 | 499.09 | |
| 20 | Саморез 4х8 | U355-120-101 | - | |
| 21 | Крышка корпуса двигателя | N000-030-208 | - | |
| 22 | Болт M8x20 усиленный | UM03-000-021 | 100 | |
| 23 | Шайба D17хd8.5х2 | UM04-002-016 | 102 | |
| 24 | Фланец прижимной внешний D40х4.5 | U505-200-049 | 140.85 | |
| 26 | Фланец прижимной D30 внутренний D40x9 | U505-200-047 | 267.27 | |
| 27 | Пружина стопорная | U505-130-035 | 102 | |
| 28 | Рычаг подвижного кожуха | N000-030-510 | - | |
| 29 | Кожух подвижный | N000-030-511 | 1 414.43 | |
| 30 | Саморез ST4х10 | U003-200-034 | - | |
| 31 | Пружина кручения D50xd47.5xh6 | U505-200-044 | 103.29 | |
| 32 | Шестерня в сборе со шпинделем (поз. 32.1-32.6) | N000-030-512 | 1 083.33 | |
| 32.1 | Корпус подшипника | N000-030-513 | 253.44 | |
| 32.2 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 32.3 | Кольцо стопорное сжимное D30 | UM06-002-004 | 101.03 | |
| 32.4 | Шпиндель | N000-030-514 | 200.9 | |
| 32.4.C | Шпиндель в сборе с шестерней | N000-030-514-C | 696.83 | |
| 32.5 | Шестерня ведомая | N000-030-515 | 508.44 | |
| 32.6 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 33 | Саморез ST4x25 | N000-026-607 | - | |
| 34 | Винт M4x10 | N000-018-572 | 101.03 | |
| 35 | Патрубок пылеотвода | N000-030-516 | - | |
| 36 | Кожух диска | N000-030-209 | 1 541.27 | |
| 37 | Штифт | N000-030-517 | - | |
| 38 | Штифт | N000-030-518 | - | |
| 39 | Кнопка блокировки вала | N000-030-519 | 126.85 | |
| 40 | Пружина сжатия | N000-030-520 | - | |
| 41 | Ролик упорный | N000-030-521 | 100 | |
| 42 | Шайба | N000-030-522 | - | |
| 43 | Винт M5x12 | N000-027-224 | - | |
| 44 | Направляющая | N000-030-523 | - | |
| 46 | Штифт | N000-030-524 | - | |
| 47 | Кольцо стопорное D6 | N000-029-295 | - | |
| 48 | Винт M6x16 PH3 | UM01-000-154 | 102 | |
| 49 | Кронштейн глубины пиления | N000-030-525 | 404.12 | |
| 50 | Рычаг фиксации глубины пиления | N000-030-526 | - | |
| 51 | Гайка-барашек М5 | U255-122-057 | 100 | |
| 52 | Гайка-барашек М5 | U255-122-062 | 101.03 | |
| 54 | Болт M5х12 мебельный | U155-150-058 | 101.03 | |
| 55 | Кольцо уплотнительное D10xd1.9 | N000-030-484 | - | |
| 56 | Шайба D6 | N000-025-179 | - | |
| 57 | Гайка рычага глубины пиления | N000-030-527 | - | |
| 58 | Кольцо разжимное D9 | N000-027-505 | - | |
