Циркулярная пила Зубр 165 мм 1300 Вт
Серия профессионального инструмента ЗУБР - циркулярная пила для всех видов распиловочных работ. Максимальная глубина пиления 52 мм позволяет пилить все виды фанеры, любые листовые материалы, а также большинство типоразмеров досок. Выверенная эргономика в сочетании с отработанной конструкцией позволяют предложить Вам лучший баланс характеристик и удобства

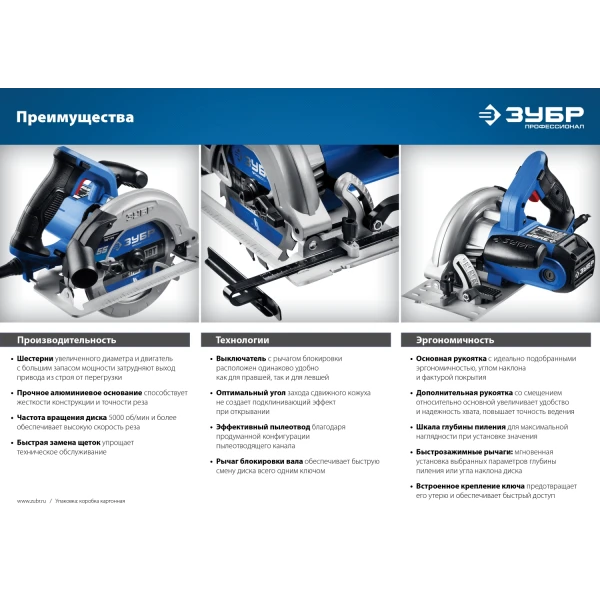

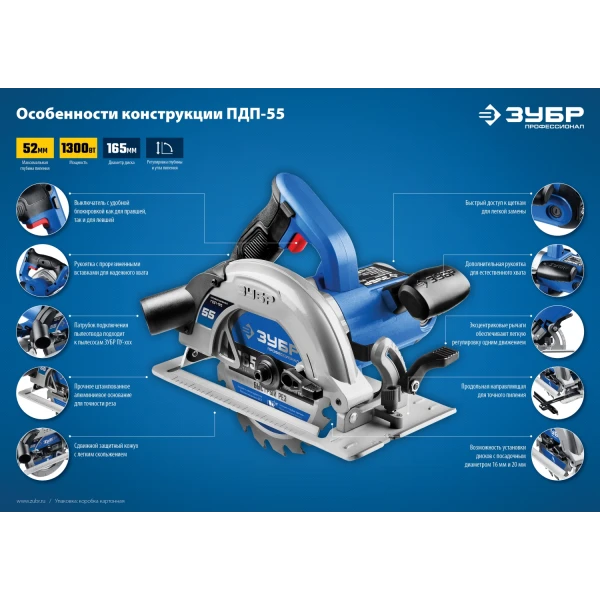

Преимущества
- Оптимальное сочетание мощности и диаметра диска обеспечивают легкое пиление древесины любой породы

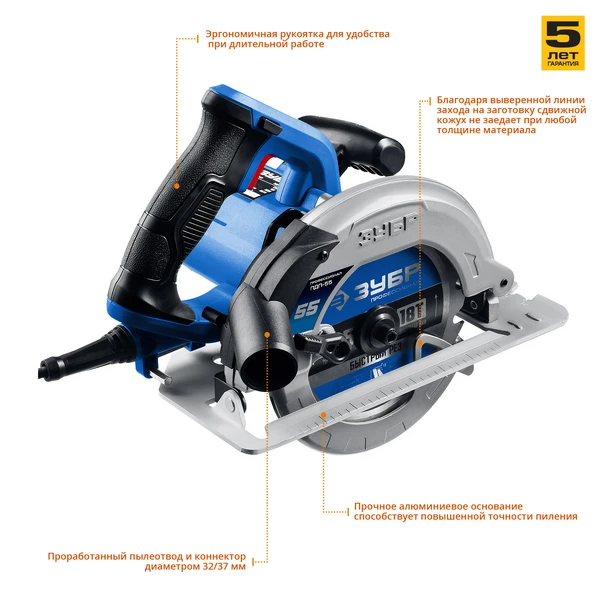

- Прочное алюминиевое основание гарантирует жесткость конструкции и высокую точность реза

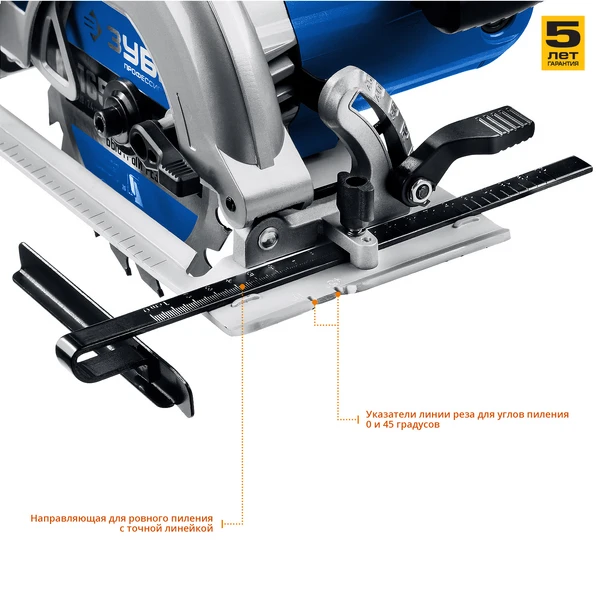

- Всегда видимые индикаторы линии реза под углами 90 и 45 градусов помогают пилить точно по разметке
- Бесступенчатая регулировка глубины и угла пиления с удобными шкалами для точных работ

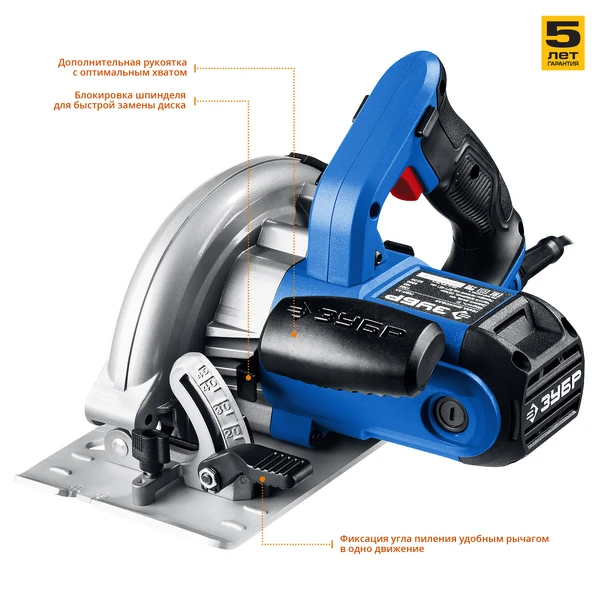

- Эксцентриковые рычаги фиксации основания для настройки глубины и угла пиления в одно движение
- Простая замена диска благодаря рычажковой блокировке шпинделя

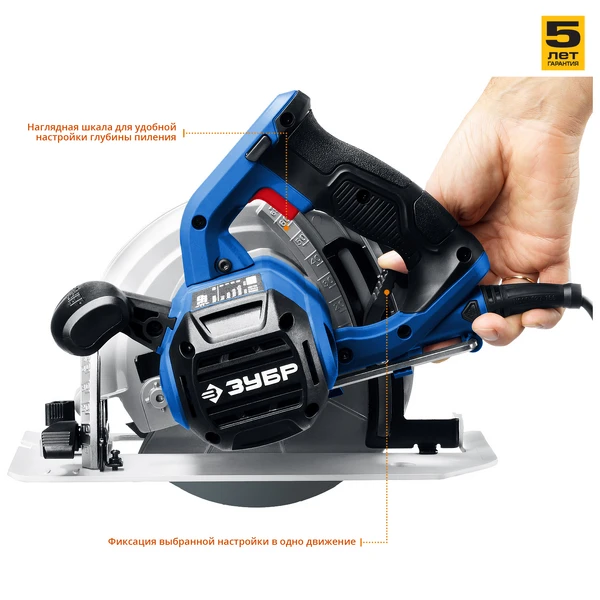

- Наглядные и удобно расположенные шкалы угла наклона и глубины
- Патрубок для подключения пылесоса для эффективного пылеотвода
- Тщательно проработанная линия захода сдвижного кожуха позволяет ему открываться без заедания при любой толщине заготовки
- Дополнительная рукоятка под естественный хват обеспечивает удобство и полный контроль во время работы

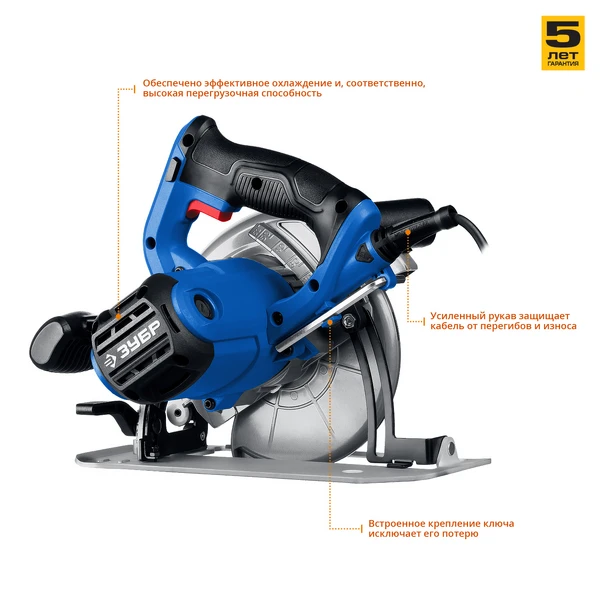

- Удобный встроенный держатель ключа позволяет не потерять его при работе и хранении

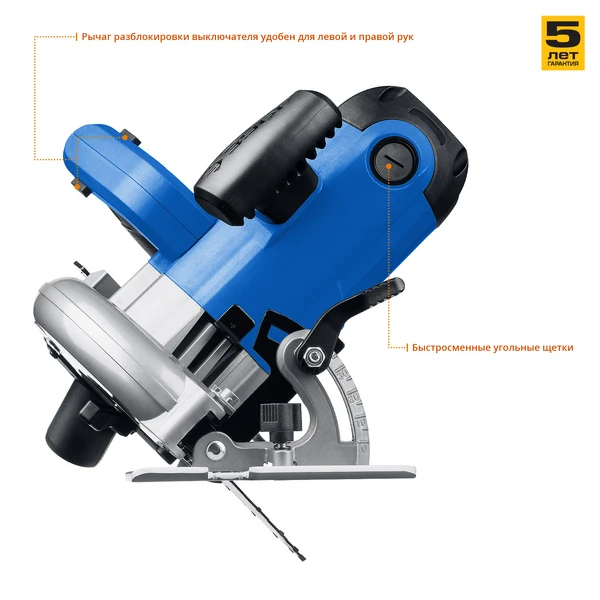

- Быстрый доступ к щеткам для простой замены
- Рычаг блокировки выключателя удобен при любом хвате

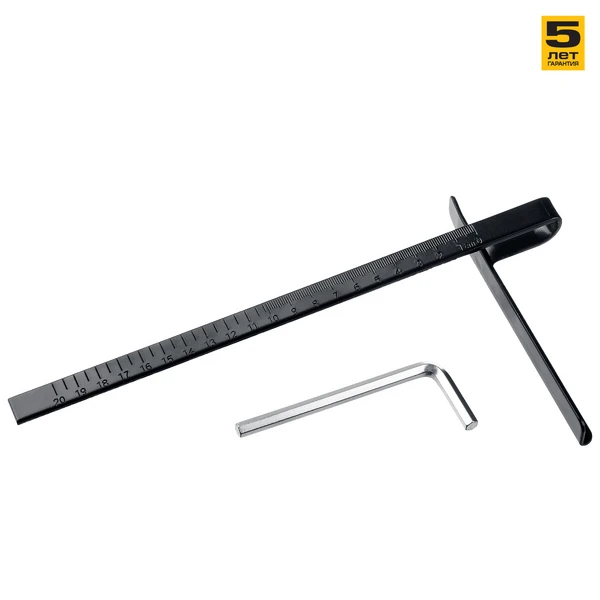

- Параллельный упор в комплекте для пиления ″в размер″
- Малые вес и габариты повышают удобство пользования, маневренность и производительность
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
| Защита от перегрузки | нет |

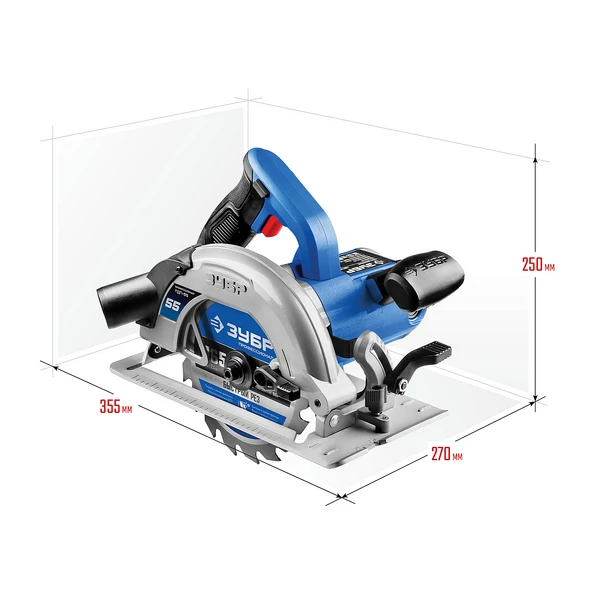

| Габариты, см | 35.5x25x21 |
| Масса изделия, кг | 3.9 |
| Масса в упаковке, кг | 4.7 |
| Гарантия | 60 |
| Число оборотов, об/мин | 5000 |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Быстрая замена щеток | есть |
| Диаметр диска, мм | 165 |
| Напряжение питания, В/Гц | 230 / 50 |
| Мощность, Вт | 1300 |
| Длина кабеля, м | 3 |
| Возможность подключения пылесоса | есть |
| Регулировка оборотов | нет |
| Посадочный диаметр диска, мм | 16/20 |
| Глубина пропила под углом 90 градусов, мм | 52 |
| Глубина пропила под углом 45 градусов, мм | 35 |
| Регулировка глубины и угла пропила | есть |
| Возможность работать с направляющей шиной | нет |
| Лазерная направляющая | нет |
| Блокировка шпиделя | есть |
| Тип основания | штампованный алюминий |
| Параллельный упор | есть |
| Количество зубьев | 18 |
| Тип упаковки | коробка картонная |

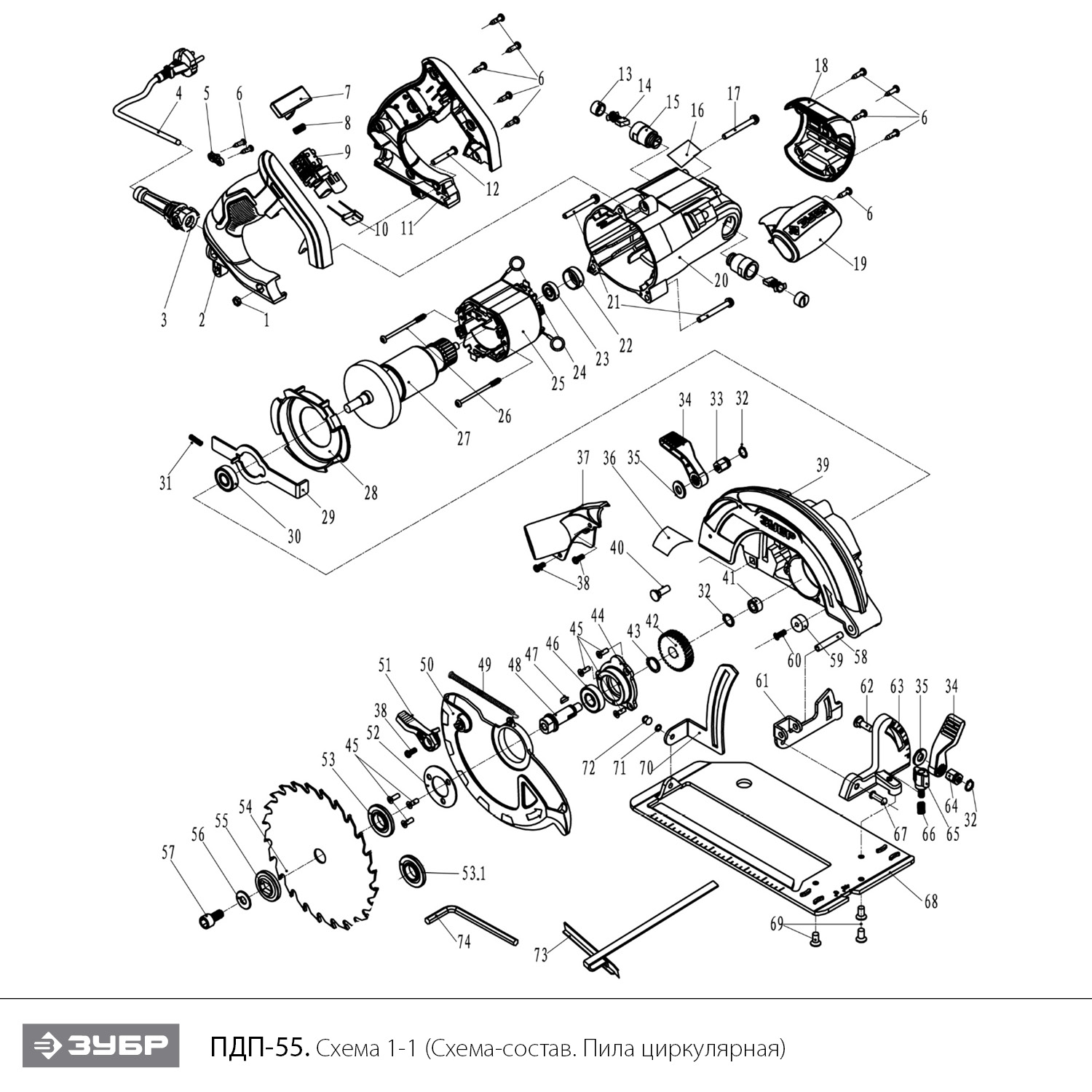

Схема сборки и запчасти Циркулярная пила Зубр 165 мм 1300 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Гайка М5 | N000-027-164 | - | |
| 2 | Ручка правая часть | N000-027-165 | 707.22 | |
| 2_11 | Ручка в сборе левая и правая часть | N000-027-165-C | 904.23 | |
| 3 | Воротник шнура | N000-027-166 | 200 | |
| 4 | Шнур сетевой H05VV-F 2x0.75 l=3 м | V000-006-374 | 600 | |
| 5 | Прижим шнура | N000-027-167 | - | |
| 6 | Саморез ST4.2x14 | N000-027-168 | - | |
| 7 | Клавиша блокировки выключателя | N000-027-169 | 350 | |
| 8 | Пружина клавиши блокировки | N000-027-170 | - | |
| 9 | Выключатель FA2-210/2DB 12(10)A ~250V 5E4 | V000-003-385 | 388.55 | |
| 10 | Конденсатор 0.33мкФ 275В | V000-007-553 | - | |
| 11 | Ручка левая часть | N000-027-171 | 707.22 | |
| 12 | Винт M5x28 | N000-027-172 | - | |
| 13 | Крышка щеткодержателя (пара) D14х8 | N000-027-173 | 100 | |
| 14 | Щетка графитовая (пара) 6x10x14 | N000-027-174 | 194.28 | |
| 15 | Щеткодержатель | N000-027-175 | 247.26 | |
| 17 | Винт M5x50 | N000-027-176 | - | |
| 18 | Крышка задняя | N000-027-177 | - | |
| 19 | Рукоятка | N000-027-178 | 773.9 | |
| 20 | Корпус двигателя | N000-027-179 | 729.42 | |
| 21 | Винт M5x38 | N000-027-180 | - | |
| 22 | Втулка подшипника 607 резиновая | N000-027-181 | 100 | |
| 23 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 24 | Кольцо | N000-027-182 | - | |
| 25 | Статор КД | N000-027-183 | 671.13 | |
| 26 | Саморез ST4.2x55 | N000-027-184 | - | |
| 27 | Ротор КД | N000-027-185 | 1 633.68 | |
| 28 | Защита статора | N000-027-186 | 3 030.93 | |
| 29 | Стопор | N000-027-187 | 202.06 | |
| 30 | U009-600-0RS | 323.83 | | |
| 31 | Пружина стопора | N000-027-188 | 151.55 | |
| 32 | Кольцо стопорное D10 | N000-027-189 | 101.03 | |
| 33 | Гайка M6x13 специальная | N000-027-190 | - | |
| 34 | Рычаг | N000-027-191 | 350 | |
| 35 | Шайба D14xd6x1.5 | N000-027-192 | 100 | |
| 37 | Патрубок пылесоса | N000-027-193 | 303.09 | |
| 38 | Винт M4x10 | N000-027-194 | 100 | |
| 39 | Кожух диска | N000-027-195 | - | |
| 40 | Винт M6x20 специальный | N000-027-196 | - | |
| 41 | Подшипник роликовый HK081410 (14х8х10) JH | N000-027-197 | 238.43 | |
| 42 | Шестерня z=40 | N000-027-198 | 256.09 | |
| 43 | Кольцо стопорное D12 | N000-027-199 | - | |
| 44 | Фланец | N000-027-200 | 176.62 | |
| 45 | Винт M4x10 | N000-027-201 | - | |
| 46 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 47 | Шпонка сегментная 3х10 | N000-027-202 | 102 | |
| 48 | Шпиндель | N000-027-203 | 229.61 | |
| 49 | Пружина кожуха подвижного | N000-027-204 | 392 | |
| 50 | Кожух подвижный | N000-027-205 | - | |
| 51 | Рычаг | N000-027-206 | 1 515.46 | |
| 52 | Шайба кожуха | N000-027-207 | 1 010.31 | |
| 53 | Фланец внутренний D16 | N000-027-208 | 105.98 | |
| 53.1 | Фланец внутренний D20 | N000-027-208-2 | 100 | |
| 55 | Фланец прижимной D35хd16 внешний | N000-027-210 | 105.98 | |
| 56 | Шайба D22xd8x2 | N000-027-211 | - | |
| 57 | Болт M8х14 HEX с фланцем и шестигранной головкой | N000-027-209 | 115.59 | |
| 58 | Штифт 6x35 | N000-027-213 | - | |
| 59 | Отбойник резиновый | N000-027-214 | 1 515.46 | |
| 60 | Винт M6x25 | N000-027-215 | - | |
| 61 | Направляющая наклона | N000-027-216 | 606.19 | |
| 62 | Винт M6x30 специальный | N000-027-217 | - | |
| 63 | Кронштейн наклона | N000-027-218 | 707.22 | |
| 64 | Гайка M6x13 специальная | N000-027-219 | - | |
| 65 | Винт-барашек | N000-027-220 | - | |
| 66 | Пружина | N000-027-221 | - | |
| 67 | Заклепка 5x16 | N000-027-222 | - | |
| 68 | Стол | N000-027-223 | 1 060.82 | |
| 69 | Винт M5x12 | N000-027-224 | - | |
| 70 | Глубиномер | N000-027-225 | 303.09 | |
| 71 | Шайба D10xd5x0.2 | N000-027-226 | - | |
| 72 | Заклепка 5x9 | N000-027-227 | - | |
| 73 | Линейка-упор | N000-027-228 | 343.5 | |
