Циркулярная пила Зубр 210 мм 2000 Вт
Циркулярная пила для всех видов распиловочных работ в серии профессионального инструмента ЗУБР. Максимальная глубина пиления 75 мм позволяет пилить все виды фанеры, любые листовые материалы, а также большинство типоразмеров досок и некоторые виды брусков. Жесткая конструкции обеспечивает точность пиления, плавный пуск устраняет начальный рывок, а удобные рычаги фиксации выбранных настроек и оптимальная эргономика рукояток помогают работать быстрее и комфортнее
Преимущества
- Максимальные мощность и диаметр диска обеспечивают легкое пиление древесины любой породы на любую доступную глубину
- Плавный пуск предотвращает рывок инструмента при включении, что увеличивает безопасность
- Прочное алюминиевое основание гарантирует жесткость конструкции и высокую точность реза

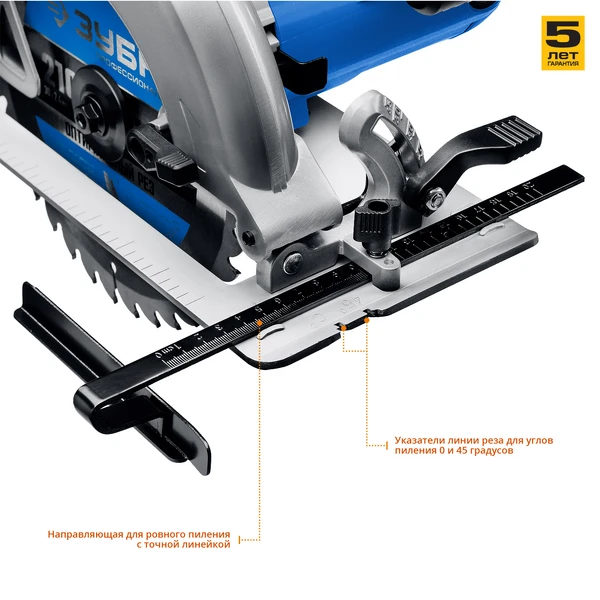

- Всегда видимые индикаторы линии реза под углами 90 и 45 градусов помогают пилить точно по разметке
- Бесступенчатая регулировка глубины и угла пиления с удобными шкалами для точных работ

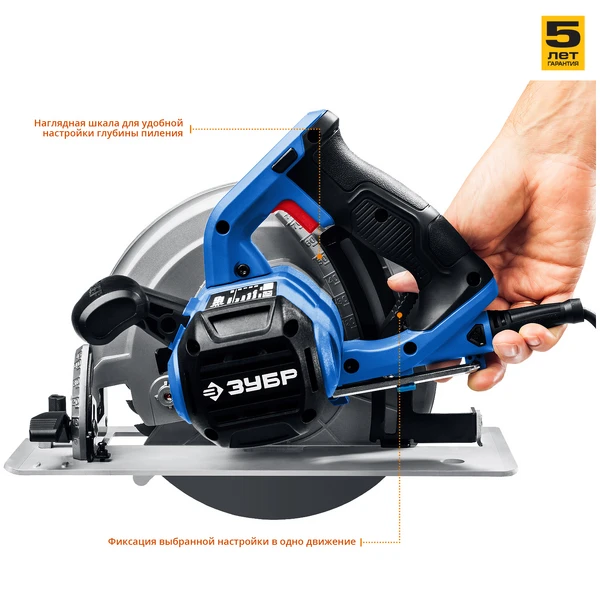

- Эксцентриковые рычаги фиксации основания для настройки глубины и угла пиления в одно движение

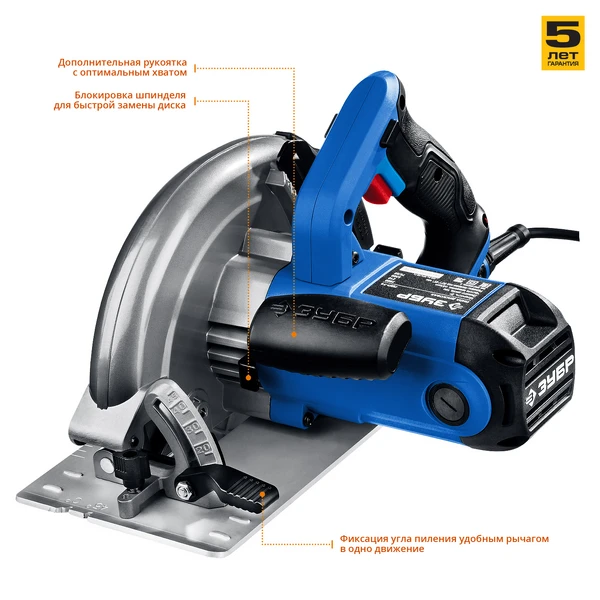

- Простая замена диска благодаря рычажковой блокировке шпинделя
- Наглядные и удобно расположенные шкалы угла наклона и глубины
- Патрубок для подключения пылесоса для эффективного пылеотвода

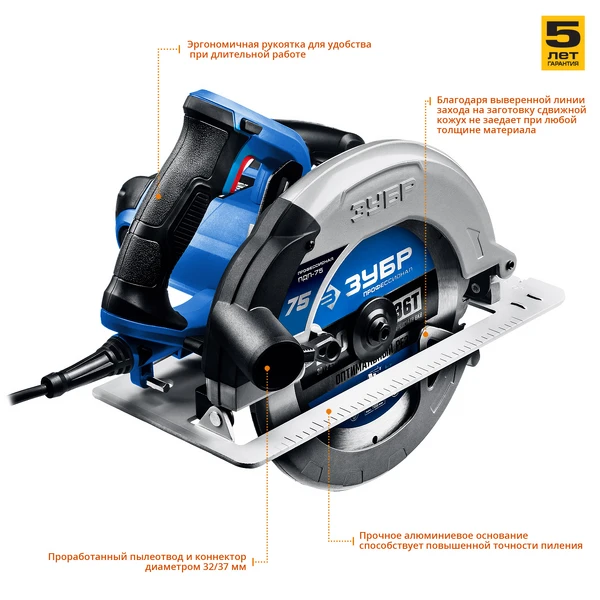

- Тщательно проработанная линия захода сдвижного кожуха позволяет ему открываться без заедания при любой толщине заготовки
- Дополнительная рукоятка под естественный хват обеспечивает удобство и полный контроль во время работы

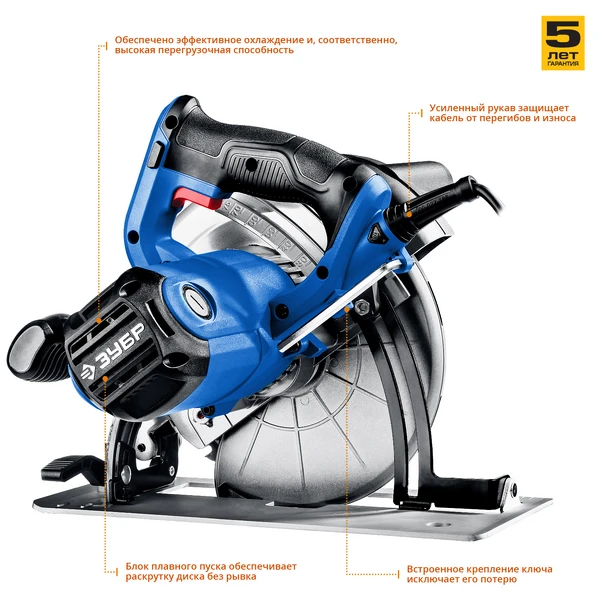

- Удобный встроенный держатель ключа позволяет не потерять его при работе и хранении
- Быстрый доступ к щеткам для простой замены

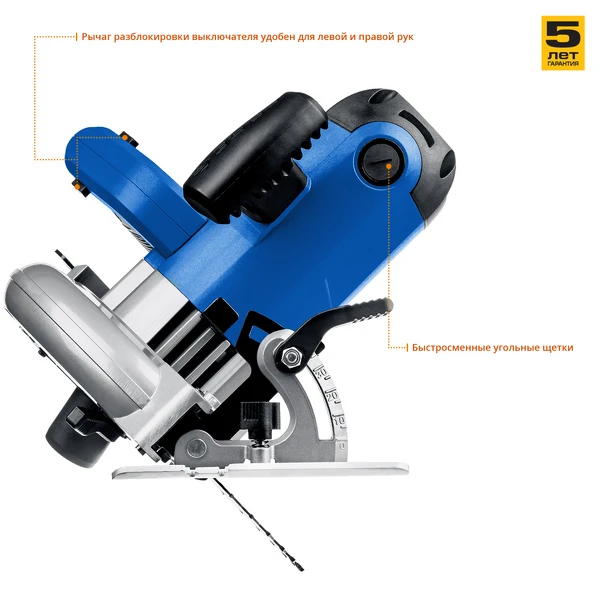

- Рычаг блокировки выключателя удобен при любом хвате

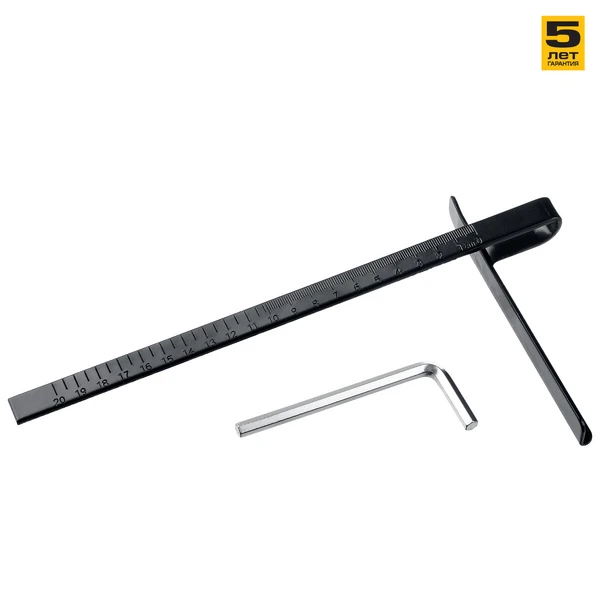

- Параллельный упор в комплекте для пиления ″в размер″
- Малые вес и габариты повышают удобство пользования, маневренность и производительность
Использование
Для распиловочных работ по дереву и иным материалам (при установке соответствующего диска) под различными углами, а также под наклоном
| Защита от перегрузки | нет |

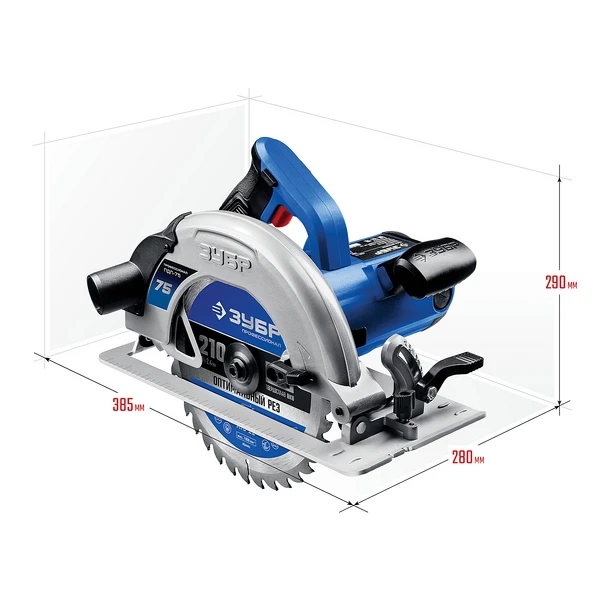

| Габариты, см | 38x27x22 |
| Масса изделия, кг | 5.3 |
| Масса в упаковке, кг | 6.2 |
| Гарантия | 60 |
| Число оборотов, об/мин | 5300 |
| Плавный пуск | есть |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Быстрая замена щеток | есть |
| Диаметр диска, мм | 210 |
| Напряжение питания, В/Гц | 230 / 50 |
| Мощность, Вт | 2000 |
| Длина кабеля, м | 3 |
| Возможность подключения пылесоса | есть |
| Регулировка оборотов | нет |
| Посадочный диаметр диска, мм | 20/30 |
| Глубина пропила под углом 90 градусов, мм | 75 |
| Глубина пропила под углом 45 градусов, мм | 50 |
| Регулировка глубины и угла пропила | есть |
| Возможность работать с направляющей шиной | нет |
| Лазерная направляющая | нет |
| Блокировка шпиделя | есть |
| Тип основания | штампованный алюминий |
| Параллельный упор | есть |
| Количество зубьев | 36 |
| Тип упаковки | коробка картонная |

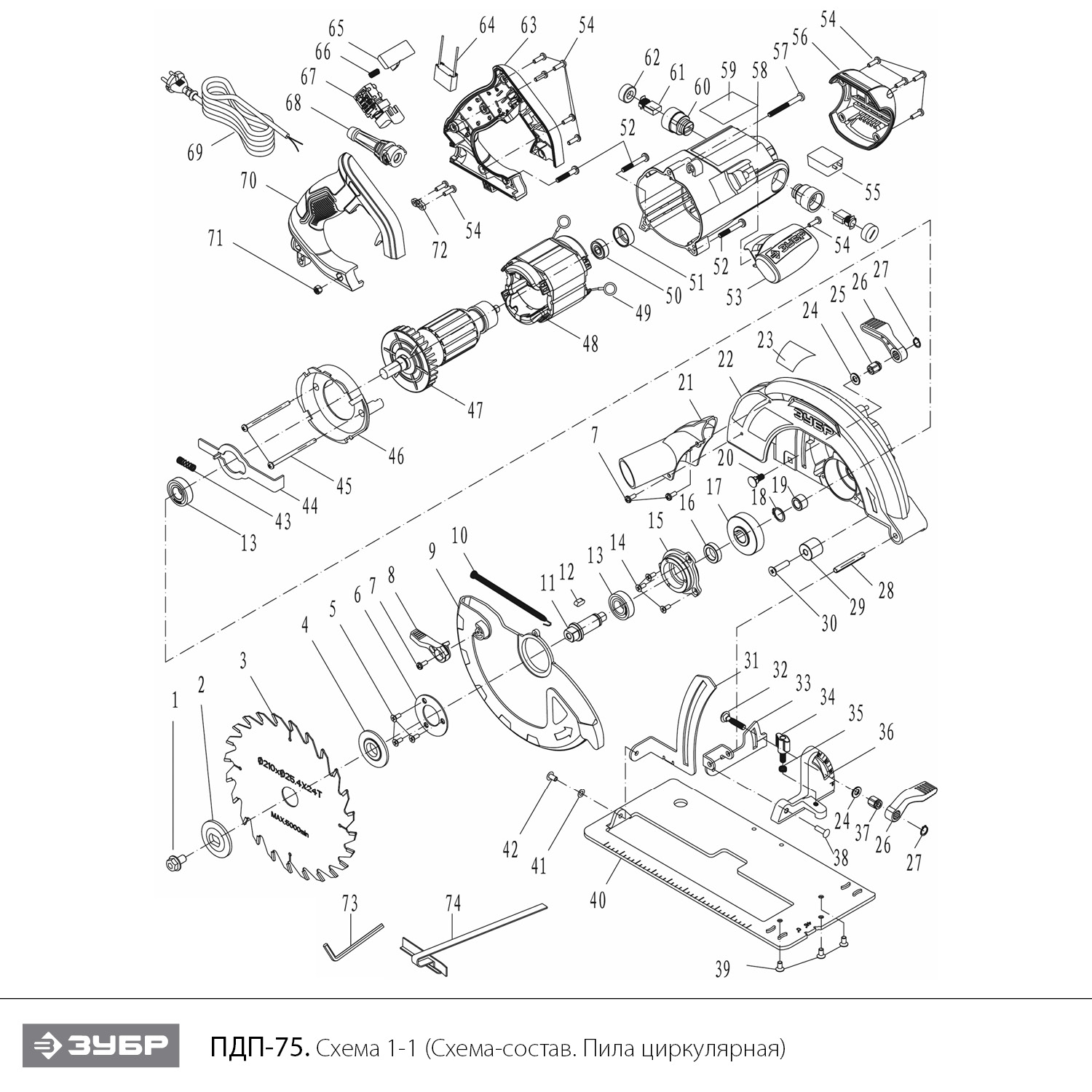

Схема сборки и запчасти Циркулярная пила Зубр 210 мм 2000 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Болт M8х14 HEX с фланцем и шестигранной головкой | N000-027-209 | 115.59 | |
| 2 | Фланец прижимной D45хd16 внешний | N000-027-247 | 158.96 | |
| 4 | Фланец прижимной D45хd16 внутренний (диск D20/D30) | N000-027-251 | 158.96 | |
| 5 | Винт M4x10 | N000-027-201 | - | |
| 6 | Шайба кожуха | N000-027-252 | - | |
| 7 | Винт M4x10 | N000-027-194 | 100 | |
| 8 | Рычаг | N000-027-206 | 1 515.46 | |
| 9 | Кожух подвижный | N000-027-253 | 1 818.56 | |
| 10 | Пружина кожуха подвижного | N000-027-254 | 102.67 | |
| 11 | Шпиндель | N000-027-255 | 300.25 | |
| 12 | Шпонка 5x12 | N000-027-256 | 100 | |
| 13 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 425.85 | |
| 14 | Винт M4x14 | N000-027-257 | - | |
| 15 | Фланец | N000-027-258 | 220.77 | |
| 16 | Втулка | N000-027-259 | 100 | |
| 17 | Шестерня D48хd15х14 Z36 | N000-027-260 | 490.99 | |
| 18 | Кольцо стопорное D15 | N000-027-261 | - | |
| 19 | Подшипник игольчатый 7941/10 (16х10х10) | U010-794-110 | 202.06 | |
| 20 | Винт M6x20 специальный | N000-027-196 | - | |
| 21 | Патрубок пылесоса | N000-027-262 | - | |
| 22 | Кожух диска | N000-027-263 | 606.19 | |
| 24 | Шайба D14xd6x1.5 | N000-027-192 | 100 | |
| 25 | Гайка M6x13 специальная | N000-027-190 | - | |
| 26 | Рычаг | N000-027-191 | 350 | |
| 27 | Кольцо стопорное D10 | N000-027-189 | 101.03 | |
| 28 | Штифт 6x45 | N000-027-264 | - | |
| 29 | Отбойник резиновый | N000-027-214 | 1 515.46 | |
| 30 | Винт M6x25 | N000-027-215 | - | |
| 31 | Глубиномер | N000-027-265 | - | |
| 32 | Болт M6х30 специальный | N000-027-266 | - | |
| 33 | Направляющая наклона | N000-027-267 | 707.22 | |
| 34 | Винт-барашек | N000-027-220 | - | |
| 35 | Пружина | N000-027-248 | - | |
| 36 | Кронштейн наклона | N000-027-218 | 707.22 | |
| 37 | Гайка M6x10x13 специальная M6x10x13 | N000-027-268 | - | |
| 38 | Заклепка 5x16 | N000-027-222 | - | |
| 39 | Винт M5x10 | N000-027-269 | - | |
| 40 | Стол | N000-027-270 | 3 067.83 | |
| 41 | Шайба D10xd5x0.2 | N000-027-226 | - | |
| 42 | Заклепка 5x9 | N000-027-227 | - | |
| 43 | Пружина стопора | N000-027-188 | 151.55 | |
| 44 | Стопор | N000-027-271 | - | |
| 45 | Саморез ST4.2x70 | N000-027-272 | - | |
| 46 | Защита статора | N000-027-273 | - | |
| 47 | Ротор КД | N000-027-274 | 2 931.81 | |
| 48 | Статор КД | N000-027-275 | 1 481.03 | |
| 49 | Кольцо щеткодержателя | N000-027-237 | 101.03 | |
| 50 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 51 | Втулка подшипника 608 резиновая | N000-027-236 | 108 | |
| 52 | Винт M5x35 | N000-027-276 | - | |
| 53 | Рукоятка | N000-027-178 | 773.9 | |
| 54 | Саморез ST4.2x14 | N000-027-168 | - | |
| 55 | Блок плавного пуска LQD-2A 15А 250В | V000-004-379 | 830.08 | |
| 56 | Крышка задняя | N000-027-234 | 202.06 | |
| 57 | Винт M5x50 | N000-027-176 | - | |
| 58 | Корпус двигателя | N000-027-235 | 1 212.37 | |
| 60 | Щеткодержатель D26хL30 (пара) | N000-027-233 | 300.25 | |
| 61 | Щетка графитовая (пара) 6.5x13.5x14.5 | N000-027-232 | 538.11 | |
| 62 | Крышка щеткодержателя (пара) D20 | N000-027-231 | 142 | |
| 63 | Ручка правая часть | N000-027-165 | 707.22 | |
| 64 | Конденсатор 0.33uF | V000-007-568 | - | |
| 65 | Клавиша блокировки выключателя | N000-027-169 | 350 | |
| 66 | Пружина клавиши блокировки | N000-027-170 | - | |
| 67 | Выключатель FA2-210/2DB 12(10)A ~250V 5E4 | V000-003-385 | 388.55 | |
| 68 | Воротник шнура | N000-027-166 | 200 | |
| 69 | Шнур сетевой ZUBR PVC H05VV-F 2x1мм2 3м | V000-006-375 | 303.09 | |
| 70 | Ручка левая часть | N000-027-229 | 1 010.31 | |
| 71 | Гайка М5 | N000-027-164 | - | |
| 72 | Прижим шнура | N000-027-167 | - | |
| 74 | Линейка-упор | N000-027-228 | 343.5 | |
