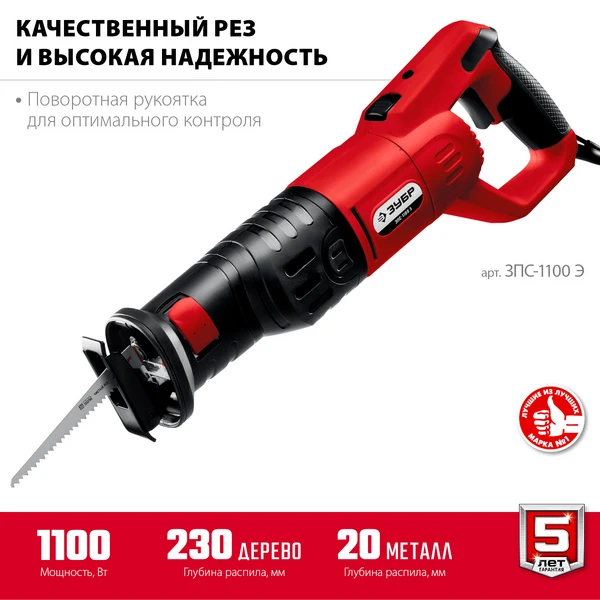

ЗУБР 1100 Вт, сабельная пила (ЗПС-1100 Э)
Универсальный инструмент для плотницкой, кровельной, отделочной, слесарной, монтажной, а также садовой работы. Он отлично справится с пилением и резкой древесины, металла и пластика. Благодаря своему оптимальному соотношению веса и габаритов, а также эргономичному исполнению эта пила удобна в обращении и подходит для различного применения. Высокопроизводительный двигатель мощностью 1100Вт обеспечивает плавное начало пиления и гарантирует оптимальную эффективность обработки.Внимание! Начиная с даты производства 08.2022, инструмент поставляется в красном цвете вместо серого. Без изменения уровня качества

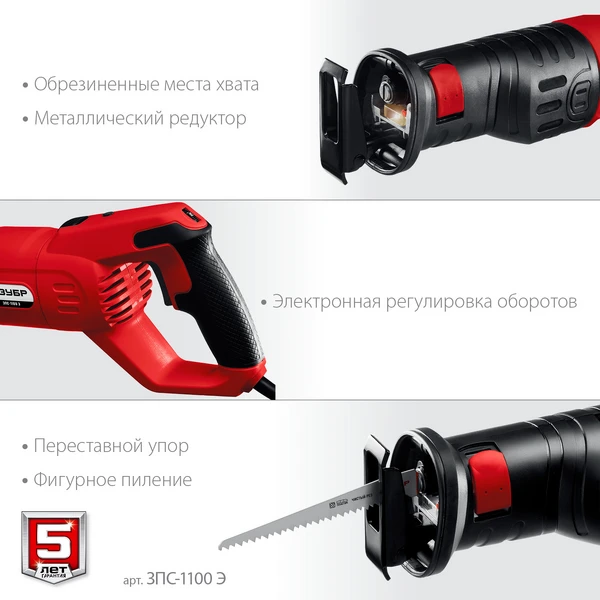

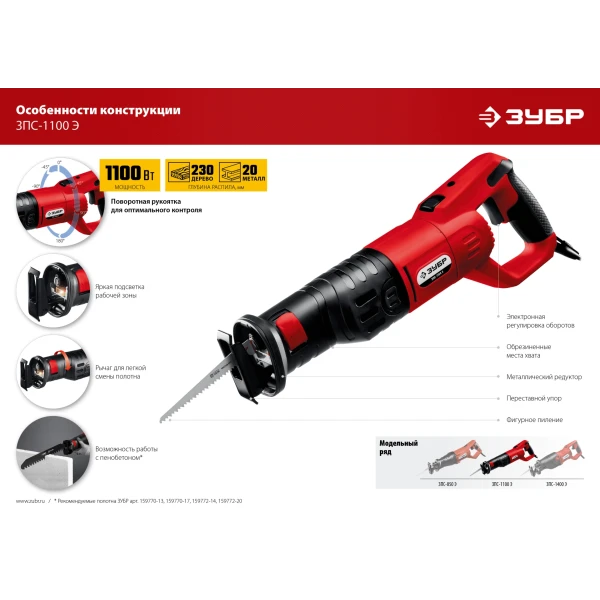

Преимущества

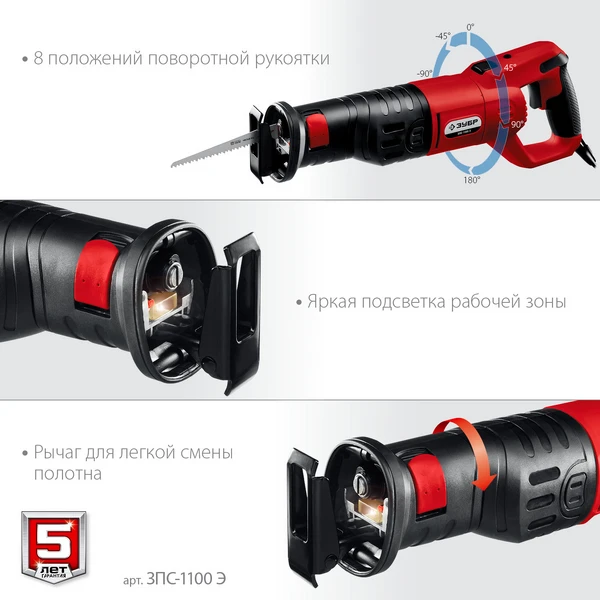

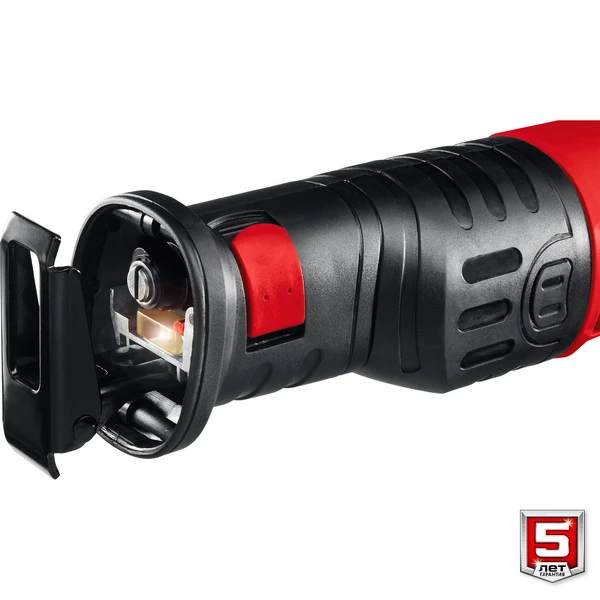

- Подсветка рабочей зоны - для выполнения точного пропила

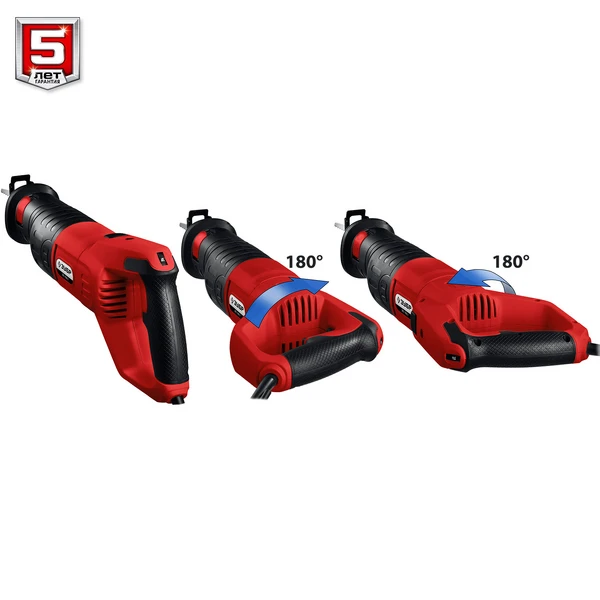

- Поворотная рукоятка для оптимального контроля в любой ситуации
- Бесключевой патрон облегчает смену полотна
- Регулируемая частота ходов помогает подобрать оптимальный режим работы для каждого материала

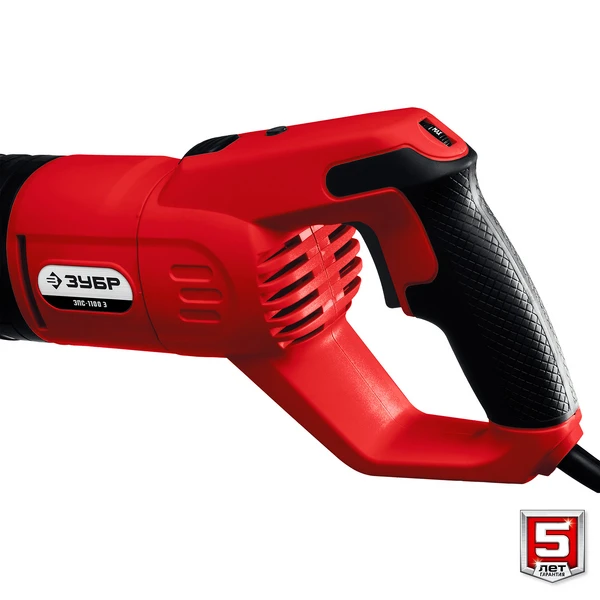

- Резиновые накладки на корпусе способствуют удобному хвату и защищают инструмент от повреждений
- Металлический корпус редуктора для высокой надежности
- Возможность фигурного пиления материала
- Переставной упор для изменения глубины пиления
Использование

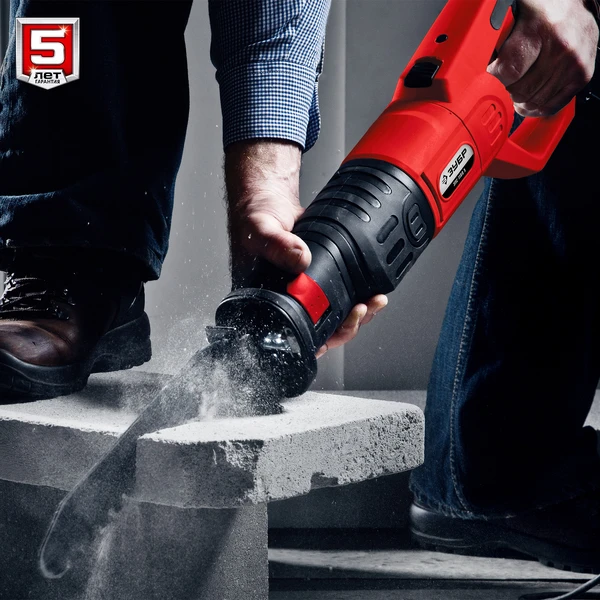

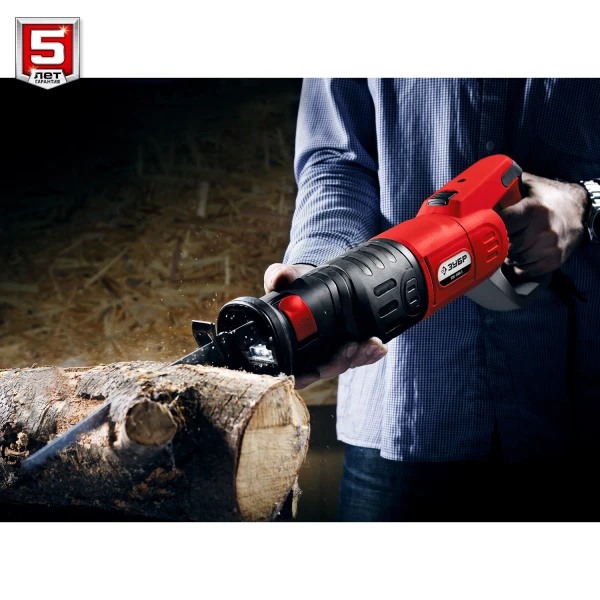

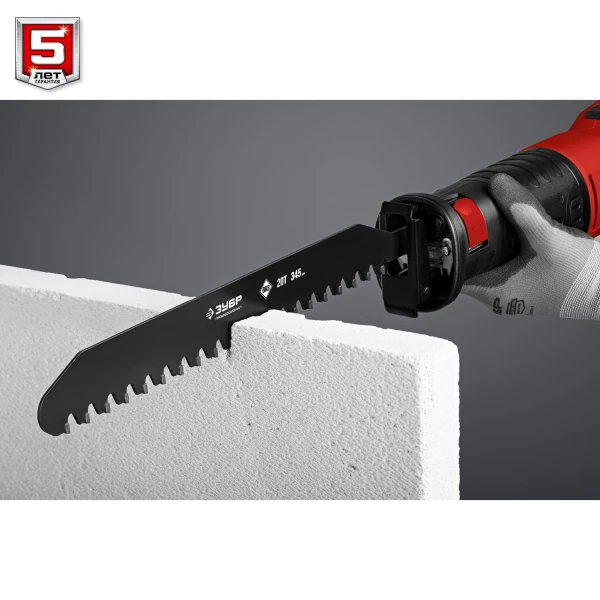

Для продольного, поперечного, косого и фигурного пиления заготовок из дерева, фанеры, ДСП, пластмасс, металла, пенобетона, газобетона, гипсолита, кирпича (при установке соответствующего полотна), а также широко применяется для демонтажных и монтажных работ.

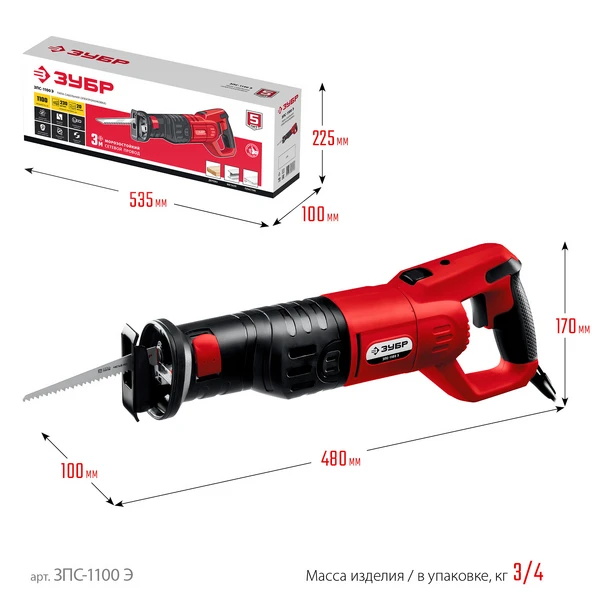

| Габариты, см | 54x18x9.2 |
| Масса изделия, кг | 3.0 |
| Масса в упаковке, кг | 4 |
| Гарантия | 60 |
| Тип пилы | сабельная |
| Число ходов на холостом ходу, ход/мин | 800-2700 |
| Величина хода, мм | 29 |
| Глубина распила (дерево), мм | 230 |
| Глубина распила (металл), мм | 20 |
| Макс. толщина полотна, мм | 2 |
| Маятниковый ход | нет |
| Плавный пуск | нет |
| Поддержание постоянных оборотов под нагрузкой | нет |
| Крепление полотен | универсальное |
| Регулировка глубины реза | ключевая |
| Бесключевая замена оснастки | есть |
| Быстрая замена щеток | нет |
| Наличие подсветки | есть |
| Поворотная рукоятка | есть |
| Мощность, Вт | 1100 |
| Напряжение, В/Гц | 220±10/ 50 |
| Длина кабеля, м | 3 |
| Тип упаковки | коробка картонная |

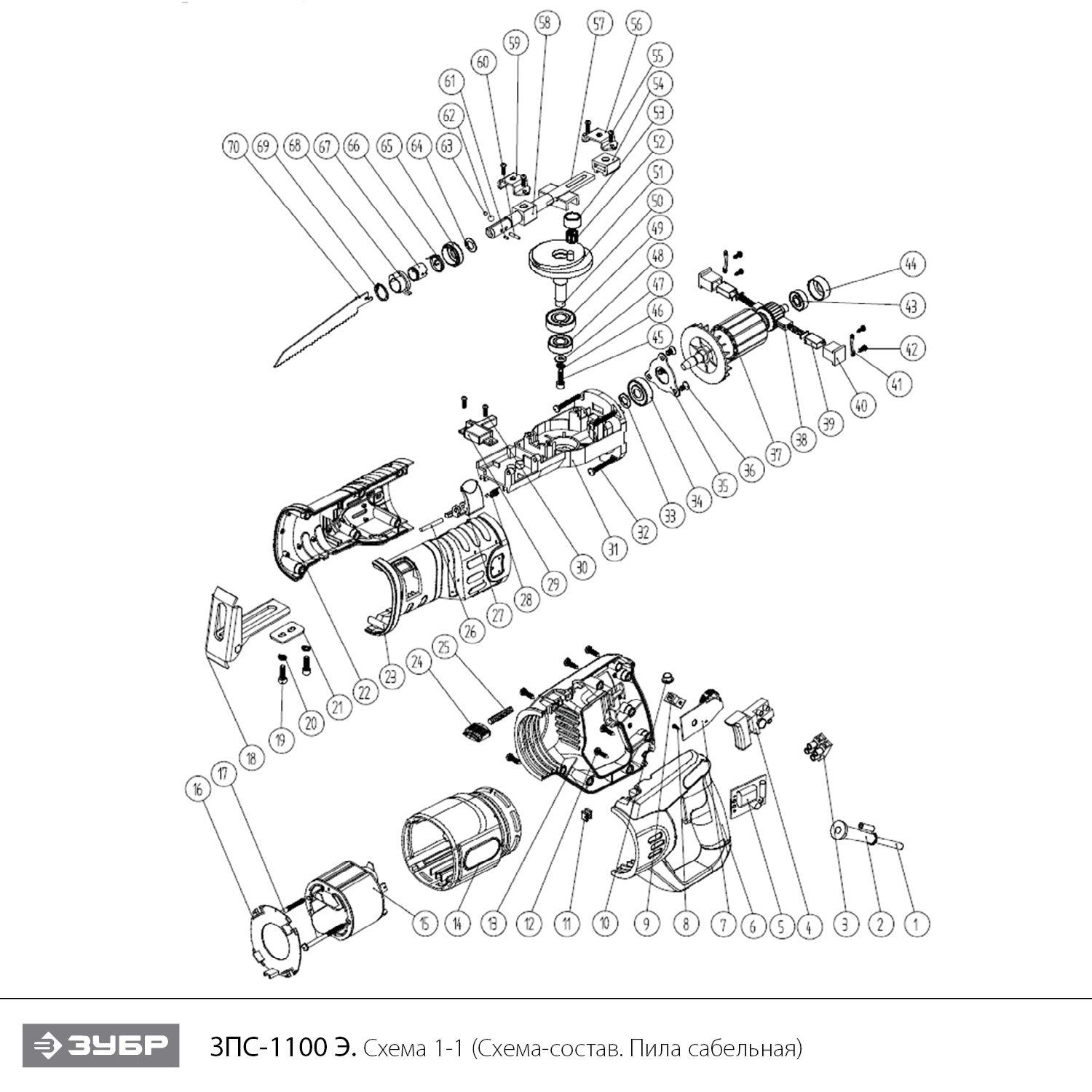

Схема сборки и запчасти ЗУБР 1100 Вт, сабельная пила (ЗПС-1100 Э)
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Шнур сетевой H05RN-F 2x0,75mm2, L=3m | V000-006-370 | 404.12 | |
| 2 | Воротник шнура | N000-026-701 | - | |
| 3 | Клемма соединительная | N000-002-959 | - | |
| 4 | Выключатель FA-12 AC 250V 8(8)A 5E4 | V000-003-375 | 202.06 | |
| 5 | Блок управления подсветки электронный | V000-004-495 | 337.87 | |
| 6 | Рукоятка в сборе | N000-026-707 | - | |
| 7 | Блок регулировки скорости KV03B | V000-004-369 | 253.59 | |
| 9 | Выключатель подсветки | V000-003-376 | 947.84 | |
| 10 | Кнопка подсветки | N000-026-708 | - | |
| 11 | Ограничитель поворота | N000-026-709 | - | |
| 14 | Корпус двигателя | N000-026-711 | 505.15 | |
| 15 | Статор КД | N000-026-712 | 1 411.45 | |
| 16 | Защита статора | N000-026-713 | - | |
| 17 | Винт M4х50 РН2 | UM01-000-129 | - | |
| 18 | Упор | N000-026-714 | 303.09 | |
| 20 | Шайба пружинная | N000-026-715 | - | |
| 21 | Пластина | N000-026-716 | - | |
| 22 | Корпус в сборе | N000-026-717 | 3 030.93 | |
| 24 | Клавиша поворота рукоятки | N000-026-719 | 100 | |
| 25 | Пружина | N000-026-720 | 100 | |
| 26 | Ось D4хL50 | N000-026-721 | 100 | |
| 27 | Клавиша блокировки | N000-026-722 | 119.47 | |
| 28 | Пружина | N000-026-723 | 100 | |
| 29 | Блок подсветки | N000-026-724 | 587.25 | |
| 31 | Корпус редуктора | N000-026-725 | 724.27 | |
| 32 | Саморез 4x22 РН2 | UM02-000-032 | - | |
| 33 | Шайба пружинная | N000-026-726 | - | |
| 34 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 264.91 | |
| 35 | Прижим подшипника | N000-026-727 | 202.06 | |
| 36 | Винт M5х8 H2.5 установочный | UM01-003-002 | - | |
| 37 | Ротор КД | N000-026-728 | 2 134.49 | |
| 38 | Щетка графитовая (пара) 7х11x16.5 | N000-026-729 | 135.69 | |
| 39 | Гильза щеткодержателя | N000-026-730 | 587.25 | |
| 40 | Щеткодержатель | N000-026-731 | 159.78 | |
| 41 | Прижим щеткодержателя | N000-026-732 | - | |
| 42 | Саморез ST2.9x9 | N000-002-990 | - | |
| 43 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 44 | Втулка подшипника 608 резиновая | N000-026-733 | 108 | |
| 45 | Винт M5x12 | N000-003-580 | - | |
| 46 | Шайба пружинная | N000-026-734 | - | |
| 47 | Шайба | N000-026-735 | - | |
| 48 | U009-600-0RS | 323.83 | | |
| 49 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 50 | Ось | N000-026-736 | 100 | |
| 51 | Шестерня ведомая D68 Z49 | N000-026-737 | 896 | |
| 52 | Ролик (набор 14 шт.) | N000-026-738-C | 137.37 | |
| 52 | Подшипник игольчатый (11х7х8) 110807 | N000-033-822 | 100 | |
| 53 | Втулка | N000-026-739 | 100 | |
| 54 | Направляющая штока задняя | N000-026-740 | 195.75 | |
| 55 | Винт M4x12 | N000-002-608 | 101.03 | |
| 56 | Прижим направляющей | N000-026-741 | - | |
| 57 | Шток | N000-026-742 | 989.05 | |
| 57.C | Шток в сборе с патроном | N000-026-742-C | 1 063.75 | |
| 58 | Направляющая штока передняя | N000-026-743 | 202.06 | |
| 59 | Прижим направляющей | N000-026-744 | - | |
| 60 | Штифт | N000-026-745 | - | |
| 61 | Штифт | N000-026-746 | - | |
| 62 | Шарик стальной D5 | N000-026-747 | 102 | |
| 63 | Шарик стальной D4.5 | N000-026-748 | 100 | |
| 64 | Шайба пружинная | N000-026-749 | 100 | |
| 65 | Корпус патрона | N000-026-750 | 100 | |
| 66 | Пружина патрона | N000-026-751 | 100 | |
| 67 | Втулка патрона | N000-026-752 | 164.25 | |
| 68 | Крышка патрона | N000-026-753 | 469.8 | |
| 69 | Кольцо разжимное D12 | N000-026-754 | 100 | |
| 71 | Патрон в сборе поз 59-68 | N000-031-707 | 603.08 | |
