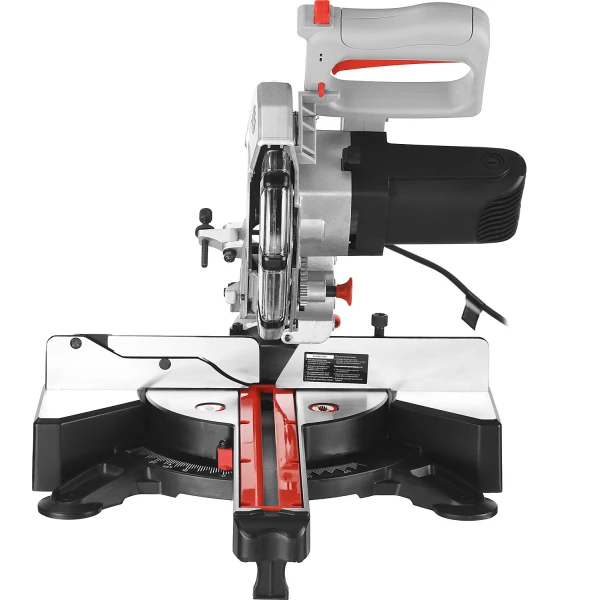

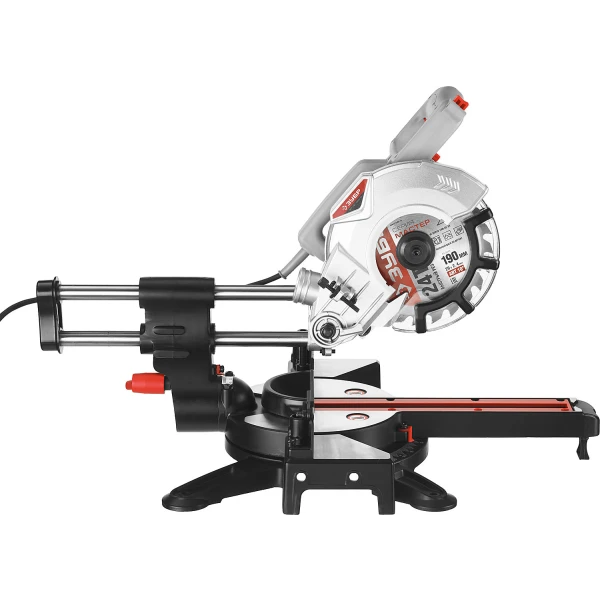

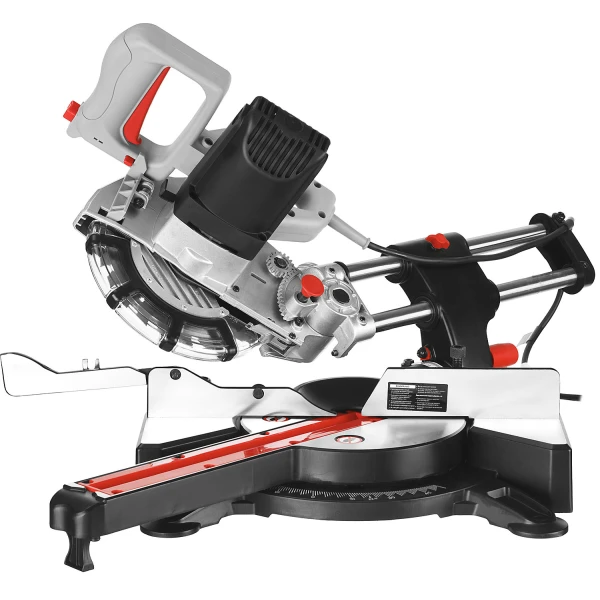

ЗУБР ЗПТ-190-1200 ПЛ пила торцовочная с протяжкой, d 190 x 20 мм, 1100 Вт
Торцовочная пила - функциональный и необходимый инструмент для быстрой и точной распиловки древесины. Подвижная голова позволяет выполнять распиловку габаритных заготовок. Пила ЗУБР - достойный выбор и отличный помощник в работе
Преимущества

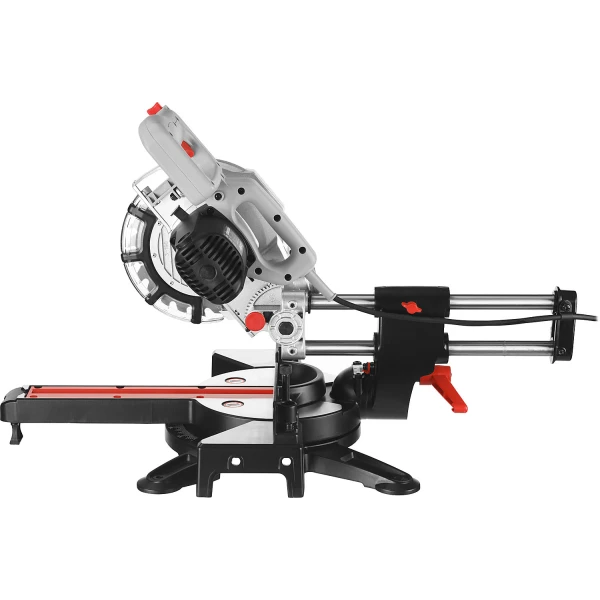

- Увеличенная ширина пиления благодаря сдвижной голове диска,
- Автоматически закрывающийся защитный кожух защищает оператора от травм и повреждений

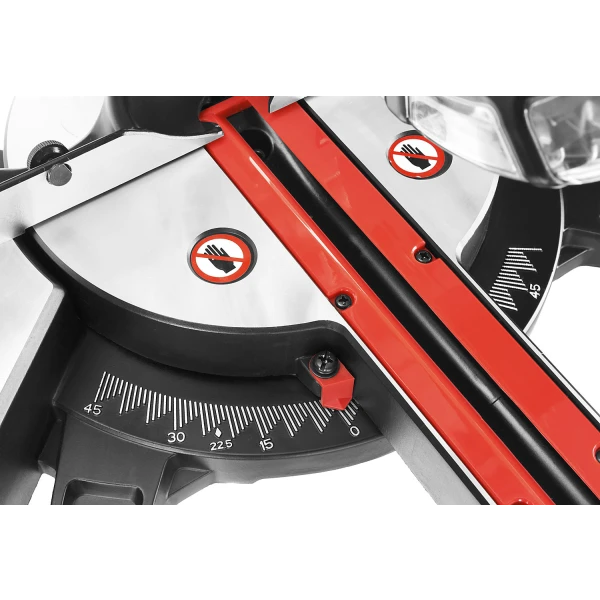

- Фиксирующийся в любом положении поворотный стол и удобная регулировка наклона облегчают установку угла пиления
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Эффективный пылеотвод способствует более чистой работе
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из древесины и ее производных (в том числе с пластиковыми покрытиями), а также тонкого алюминиевого профиля
| Габариты, см | 72x44x36 |
| Масса изделия, кг | 9 |
| Масса в упаковке, кг | 11 |
| Гарантия | 60 |
| Регулировка глубины реза | есть |
| Диаметр диска, мм | 190 |
| Мощность, Вт | 1100 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 5000 |
| Макс. глубина пропила под углом 90°, мм | 55 |
| Макс. глубина пропила под углом 45°, мм | 30 |
| Посадочный диаметр диска, мм | 20 |

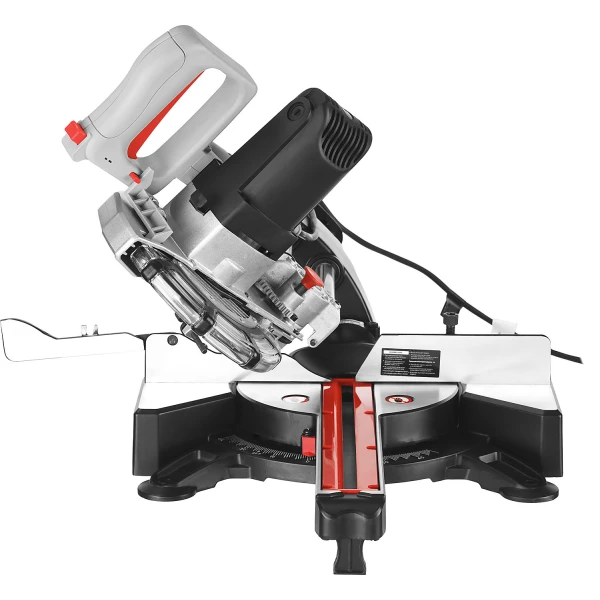

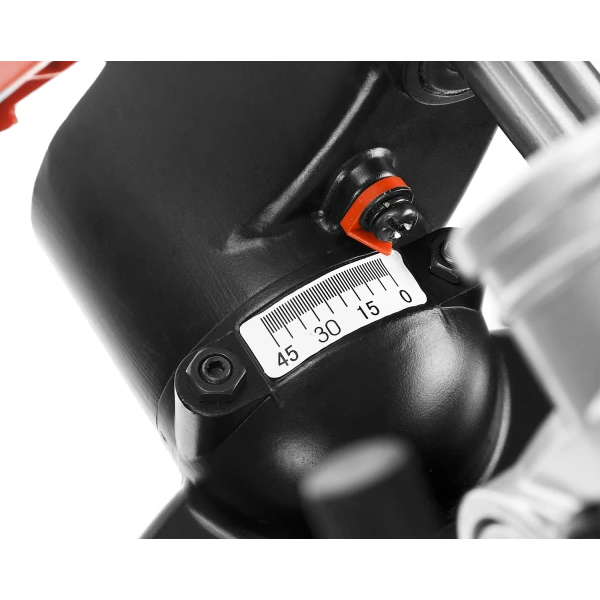

| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 305 |
| Макс. ширина пропила под углом 45°, мм | 220 |
| Регулировка стола влево/вправо, град | 47/47 |
| Сдвижная консоль | есть |
| Глубина пиления (настольная пила) | нет |
| Ременная передача | нет |
| Лазер | нет |
| Пылеудаление | есть |
| Количество зубьев, шт | 24 |
| Тип упаковки | коробка картонная |

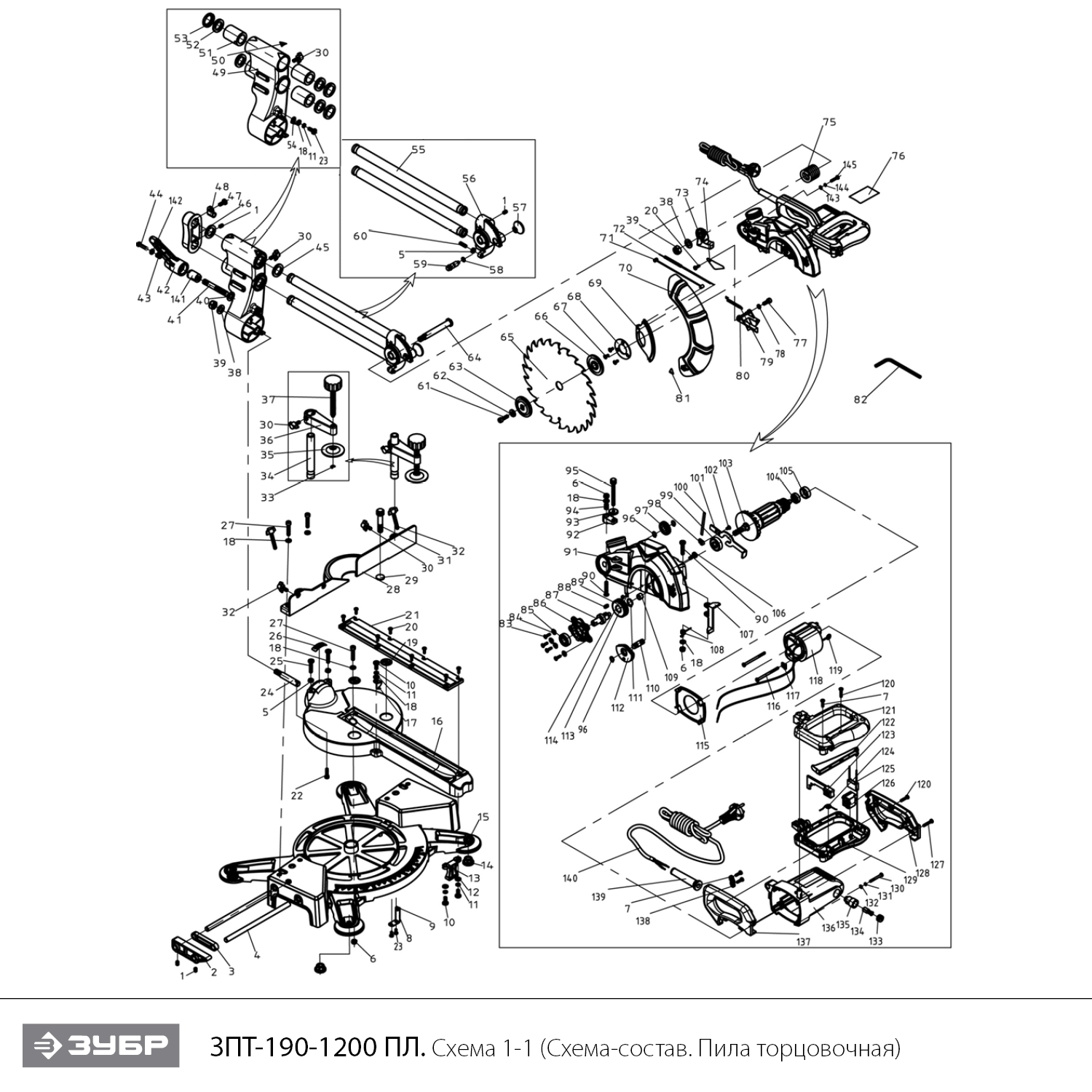

Схема сборки и запчасти ЗУБР ЗПТ-190-1200 ПЛ пила торцовочная с протяжкой, d 190 x 20 мм, 1100 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5x10 | N000-013-855 | - | |
| 2 | Удлинитель стола | N000-022-462 | - | |
| 3 | Скоба штока | N000-022-463 | - | |
| 4 | Шток | N000-022-464 | - | |
| 6 | Винт M6 | N000-022-361 | - | |
| 7 | Саморез ST4.2x13 | N000-013-826 | - | |
| 8 | Деталь стопора | N000-022-465 | - | |
| 9 | Фиксатор стопора | N000-022-466 | - | |
| 10 | Винт M6x16 | N000-022-362 | - | |
| 14 | Заглушка | N000-022-468 | - | |
| 15 | Основание неподвижное | N000-022-469 | - | |
| 16 | Основание подвижное | N000-022-470 | 4 041.24 | |
| 18 | Шайба D6 | N000-020-869 | 100 | |
| 21 | Пластина для погружения диска (Рабочая поверхность) | N000-022-473 | 1 306.95 | |
| 25 | Винт M6x30 | N000-022-366 | - | |
| 27 | Винт M6x25 | N000-022-365 | - | |
| 28 | Упор фронтальный | N000-022-476 | 1 414.43 | |
| 28.1 | Удлинитель фронтального упора | N000-017-387 | 808.25 | |
| 30 | Винт-барашек M6x16 | N000-022-369 | - | |
| 31 | Винт M10x40 | N000-013-936 | - | |
| 32 | Винт-барашек M6x40 | N000-022-370 | - | |
| 33 | Кольцо стопорное D5 | N000-022-374 | - | |
| 34 | Стержень струбцины | N000-022-478 | - | |
| 35 | Шайба прижимная | N000-022-479 | - | |
| 38 | Шайба D10 | N000-022-384 | - | |
| 39 | Гайка M10 | N000-022-371 | 101.03 | |
| 41 | Шпилька резьбовая | N000-022-482 | - | |
| 42 | Рукоятка зажима | N000-022-483 | - | |
| 44 | Винт M5x35 | N000-013-824 | 101.03 | |
| 45 | Шайба резиновая | N000-022-485 | - | |
| 46 | Планка задняя ограничивающая | N000-022-486 | - | |
| 47 | Винт M6x12 | N000-013-930 | - | |
| 48 | Хомут кабеля | N000-022-487 | - | |
| 51 | Подшипник линейный D32xd20x42 | N000-022-490 | 739.76 | |
| 52 | Войлок | N000-022-491 | - | |
| 53 | Держатель войлока | N000-022-492 | - | |
| 54 | Указатель | N000-022-471 | - | |
| 55 | Ось протяжки 250mm | N000-022-494 | - | |
| 57 | Фиксатор | N000-022-496 | - | |
| 58 | Кольцо уплотнительное 6.9x1.8G | N000-022-497 | - | |
| 59 | Стопор | N000-022-498 | - | |
| 60 | Винт M6x20 | N000-022-364 | - | |
| 61 | Винт M6х16 (Левая резьба) | N000-022-363 | 1 010.31 | |
| 62 | Шайба | N000-022-477 | 1 010.31 | |
| 63 | Фланец внешний D48хd20хd12 | N000-022-500 | 141.87 | |
| 64 | Ось | N000-022-474 | - | |
| 65 | Диск пильный D190xd20x2.4mm | N000-022-502 | - | |
| 66 | Фланец внутренний D48хd20хd12 | N000-022-503 | 152 | |
| 68 | Пластина | N000-022-504 | - | |
| 69 | Крышка защитная | N000-022-506 | - | |
| 70 | Кожух защитный ножа | N000-022-505 | - | |
| 71 | Трос стальной | N000-022-507 | 103.02 | |
| 73 | Блок ограничительный | N000-022-509 | 100 | |
| 75 | Пружина | N000-022-543 | 202.06 | |
| 77 | Болт M4x10 | N000-022-347 | - | |
| 78 | Шайба D8 | N000-013-931 | - | |
| 80 | Блок защитный | N000-022-514 | 3 000 | |
| 81 | Этикетка | N000-022-472 | - | |
| 82 | Ключ имбусовый | N000-022-516 | - | |
| 83 | Винт M4x14 | N000-022-353 | - | |
| 84 | Шайба D4 | N000-013-867 | - | |
| 85 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 86 | Крышка передняя | N000-022-517 | - | |
| 87 | Вал шестерни выходной | N000-022-518 | 191.96 | |
| 88 | Шпонка 5х5х10 | N000-022-388 | - | |
| 89 | Шестерня ведомая | N000-013-509 | 423.87 | |
| 90 | Винт M6x35 | N000-022-367 | - | |
| 91 | Кожух защитный | N000-022-520 | - | |
| 92 | Блок ограничительный | N000-022-521 | - | |
| 93 | Гайка M6 | N000-013-840 | 100 | |
| 94 | Блок установочный | N000-022-522 | - | |
| 95 | Болт | N000-022-523 | - | |
| 96 | Кольцо стопорное D10 | N000-020-839 | 100 | |
| 97 | Шестерня | N000-022-519 | 441.54 | |
| 97.C | Шестерня в сборе со штифтом (V.2) | N000-022-519-2 | 163.34 | |
| 98 | Упор пружины | N000-022-525 | - | |
| 99 | Подшипник шариковый 6200 открытый (30х10х9) HABILE | U009-620-000 | 226.15 | |
| 101 | Ключ вилочный | N000-022-527 | - | |
| 102 | Саморез ST4.2x8 | N000-022-382 | - | |
| 103 | Ротор КДС D42x50 | N000-022-528 | 2 670 | |
| 104 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 105 | Втулка каучуковая | N000-022-529 | - | |
| 106 | Винт M4x10 | N000-013-843 | - | |
| 107 | Кронштейн | N000-022-467 | 3 000 | |
| 109 | Подшипник роликовый HK0808 (12х8х8) JH | N000-022-532 | 252.58 | |
| 110 | Штифт D10.5х27 | N000-022-533 | 100 | |
| 111 | Кольцо разжимное D15 #F | UM06-001-008 | 101.03 | |
| 112 | Эксцентрик | N000-022-534 | 102 | |
| 113 | Основание | N000-022-535 | - | |
| 114 | Гайка M4 | N000-022-372 | - | |
| 115 | Защита статора | N000-022-536 | - | |
| 116 | Саморез ST4.2x60 | N000-022-381 | - | |
| 117 | Зажим | N000-022-481 | - | |
| 118 | Статор КДС D72x50 | N000-022-538 | 1 870.05 | |
| 119 | Защита двигателя | N000-022-539 | - | |
| 120 | Саморез ST4.2x18 | N000-022-376 | - | |
| 121 | Рукоятка верхняя часть | N000-022-540 | 505.15 | |
| 122 | Клавиша выключателя | N000-022-541 | - | |
| 123 | Пластина контрольная | N000-022-542 | - | |
| 125 | Конденсатор 0.22uF | N000-022-544 | - | |
| 126 | Выключатель Fade FA6-6/2W3 6(6)A ~250V 5E4 | V000-002-666 | - | |
| 127 | Саморез ST4.2x25 | N000-022-378 | - | |
| 129 | Рукоятка нижняя часть | N000-022-547 | 505.15 | |
| 130 | Винт M4x35 | N000-022-356 | - | |
| 133 | Крышка щеткодержателя | N000-022-548 | 100 | |
| 134 | Щетка графитовая (пара) 6.5х7.5х12 | N000-022-549 | 282.59 | |
| 135 | Щеткодержатель | N000-022-550 | 152 | |
| 136 | Корпус двигателя | N000-022-551 | 432.71 | |
| 137 | Ручка | N000-022-546 | 505.15 | |
| 138 | Прижим шнура | N000-022-553 | - | |
| 139 | Воротник шнура | N000-022-554 | - | |
| 140 | Шнур сетевой H05VV-F PVC 2х0.75мм2 2м | N000-022-427 | - | |
| 141 | Втулка замковая | N000-022-556 | - | |
| 142 | Шайба D12xd6x1.5 | N000-022-386 | - | |
| 143 | Шайба D5 | N000-020-867 | 101.03 | |
| 144 | Шайба пружинная D5 | N000-022-557 | - | |
| 145 | Винт M5x20 | N000-022-359 | - | |
| 146 | Струбцина в сборе | N000-026-210 | 434.93 | |
