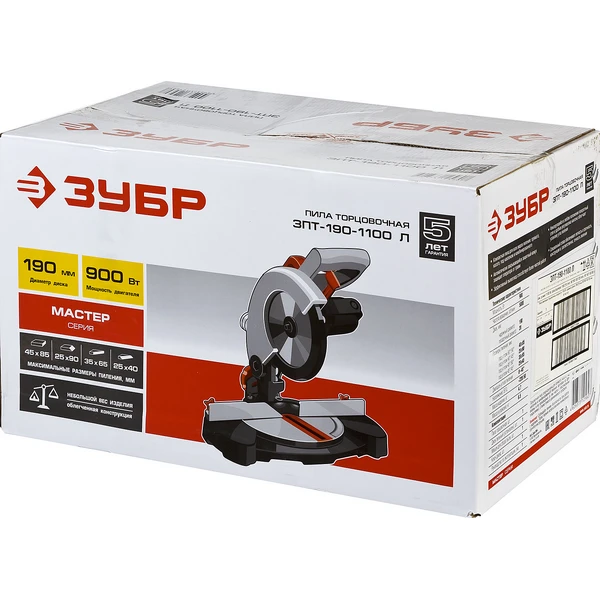

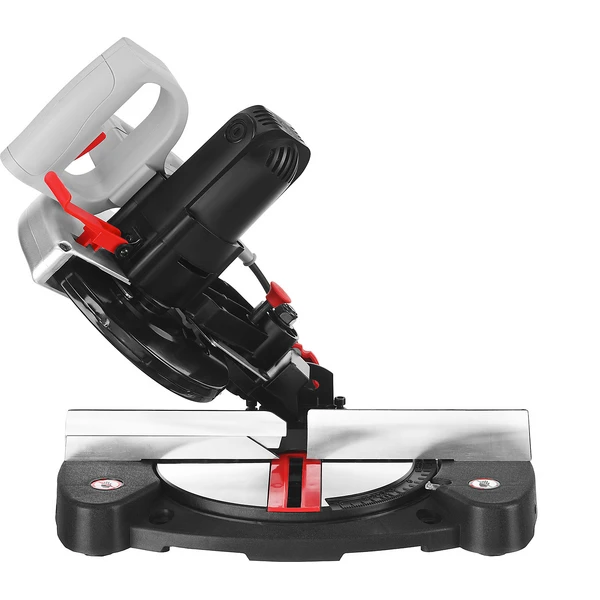

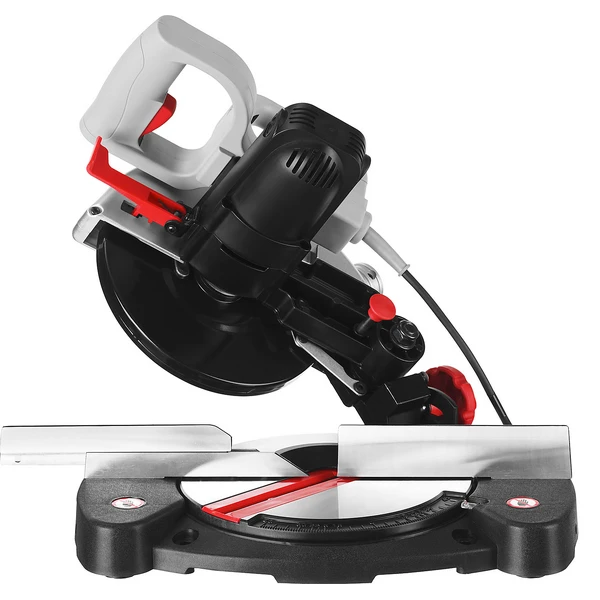

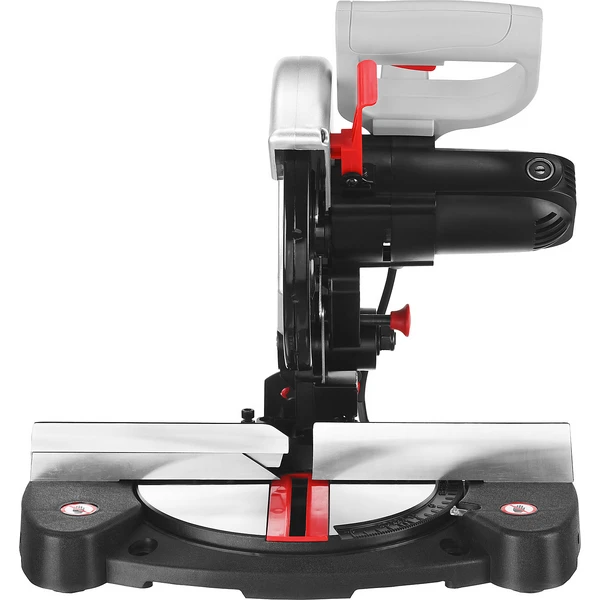

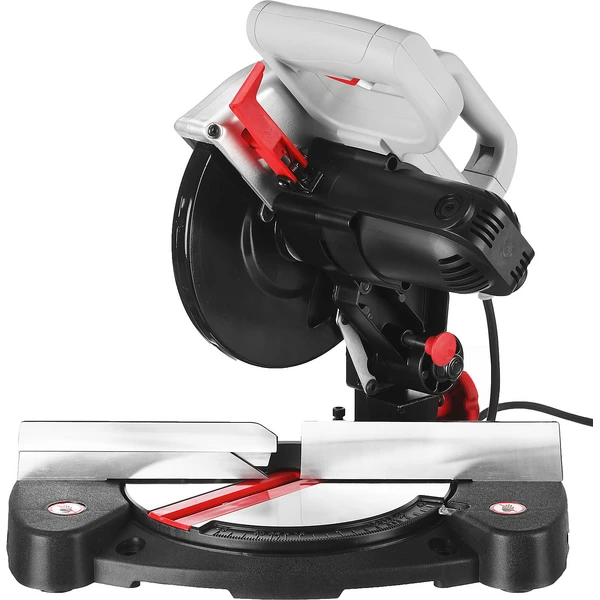

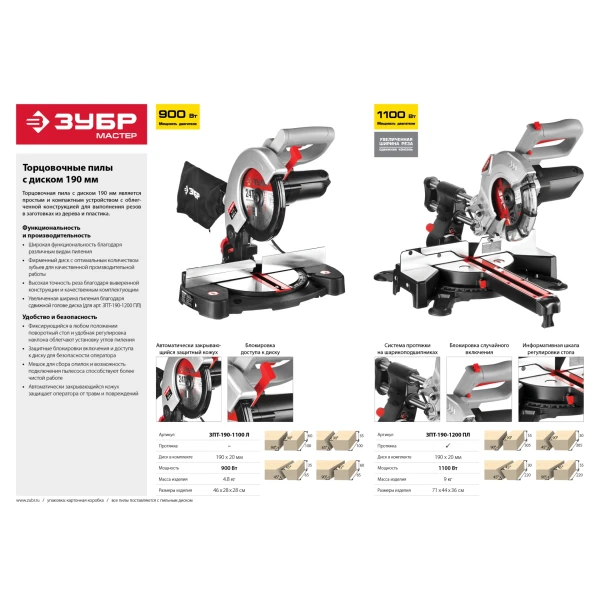

Торцовочная пила Зубр ЗПТ-190-1100 Л 190 мм 900 Вт
Необходимый инструмент для быстрой распиловки материалов из дерева. Она позволяет производить прямое, косое и комбинированное пиление под углом до 45 градусов.
Преимущества

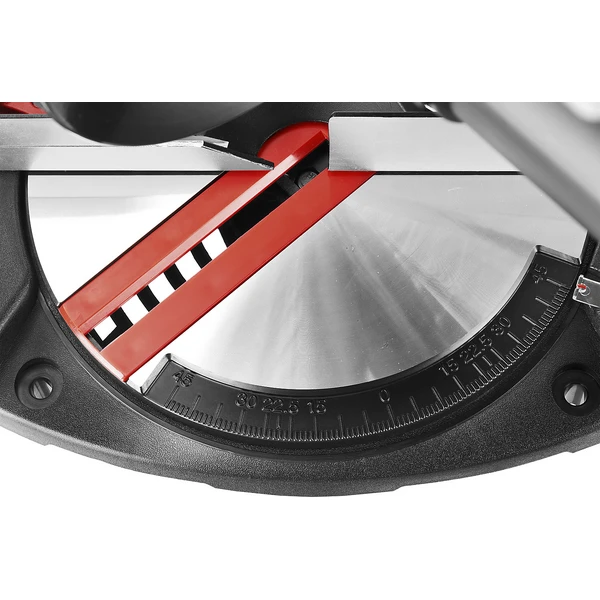

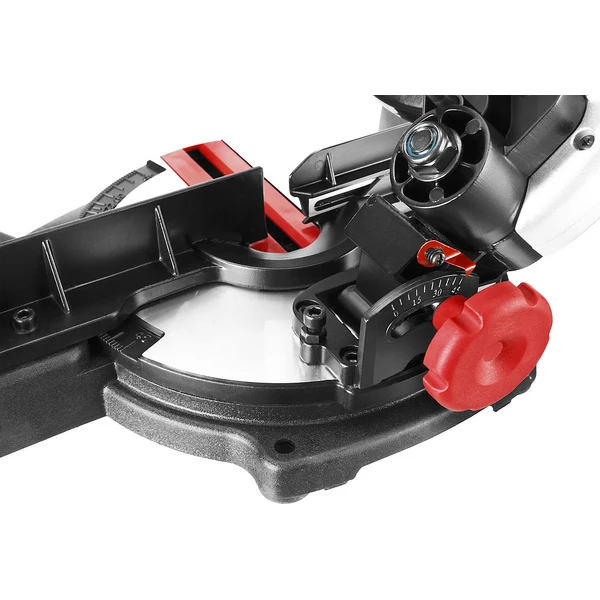

- Фиксирующийся в любом положении поворотный стол и удобная регулировка наклона облегчают установку угла пиления,
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления

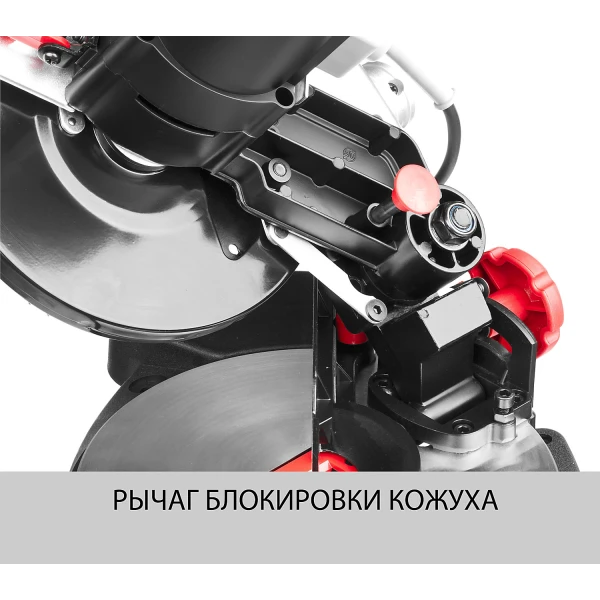

- Автоматически закрывающийся защитный кожух защищает оператора от травм и повреждений

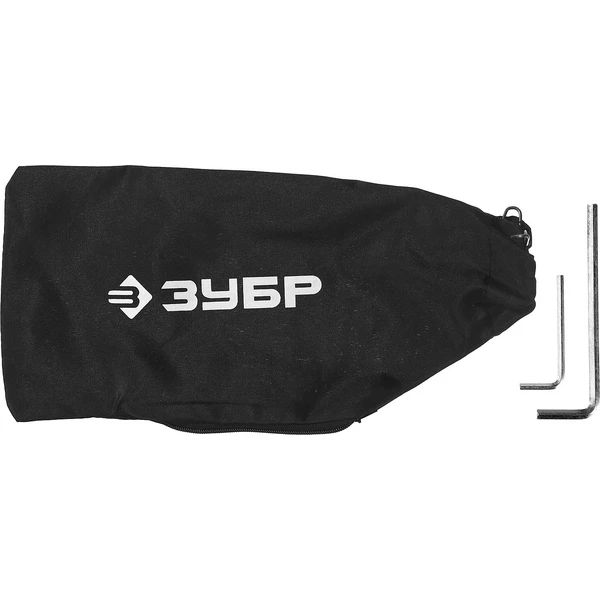

- Эффективный пылеотвод способствует более чистой работе
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из древесины и ее производных (в том числе с пластиковыми покрытиями), а также тонкого алюминиевого профиля
| Габариты, см | 46x28x28 |
| Масса изделия, кг | 4.8 |
| Масса в упаковке, кг | 5.5 |
| Гарантия | 60 |
| Регулировка глубины реза | нет |
| Диаметр диска, мм | 190 |
| Мощность, Вт | 900 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 5000 |
| Макс. глубина пропила под углом 90°, мм | 60 |
| Макс. глубина пропила под углом 45°, мм | 35 |
| Посадочный диаметр диска, мм | 20 |
| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 100 |
| Макс. ширина пропила под углом 45°, мм | 65 |
| Регулировка стола влево/вправо, град | 47/47 |
| Сдвижная консоль | нет |
| Глубина пиления (настольная пила) | нет |
| Ременная передача | нет |
| Лазер | нет |
| Пылеудаление | есть |
| Количество зубьев, шт | 24 |
| Тип упаковки | коробка картонная |

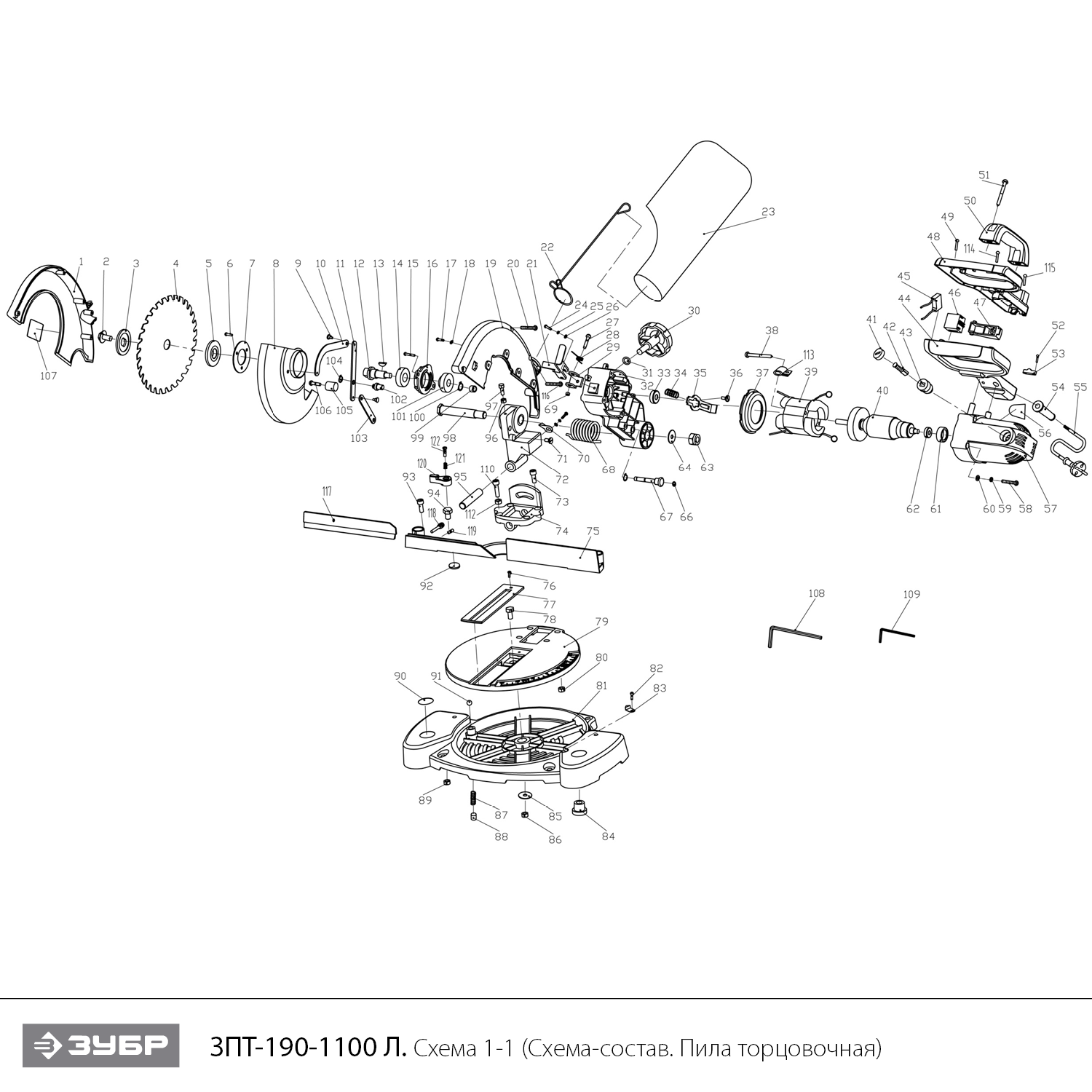

Торцовочная пила Зубр ЗПТ-190-1100 Л 190 мм 900 Вт : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Кожух левая часть | N000-022-392 | - | |
| 2 | Болт M8x16 (Левая резьба) | N000-022-350 | - | |
| 3 | Фланец внешний D43хd20хd15.5 | N000-022-395 | 162 | |
| 4 | Диск пильный D190xd20x2.2mm | N000-022-394 | - | |
| 5 | Фланец внутренний D43хd20хd15.5 | N000-022-393 | - | |
| 7 | Фиксатор подшипника | N000-022-396 | - | |
| 8 | Кожух диска подвижный | N000-022-397 | - | |
| 9 | Заклепка | N000-022-398 | - | |
| 10 | Рычаг С | N000-022-399 | 2 526 | |
| 11 | Рычаг В | N000-022-400 | 2 526 | |
| 12 | Шпиндель | N000-022-401 | 210 | |
| 13 | Шпонка 4х5х13 | N000-022-387 | 94 | |
| 14 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 426 | |
| 16 | Фланец | N000-022-402 | - | |
| 17 | Винт M4x8 | N000-013-940 | - | |
| 19 | Кожух правая часть | N000-022-403 | - | |
| 20 | Саморез ST4.2X30 | N000-022-379 | - | |
| 21 | Рычаг контроля | N000-022-404 | - | |
| 22 | Каркас мешка | N000-022-405 | - | |
| 23 | Мешок | N000-022-406 | - | |
| 24 | Винт M4x10 | N000-013-843 | - | |
| 27 | Винт M5x30 | N000-022-360 | 115 | |
| 28 | Пружина кручения D8xd6xh6 | N000-022-407 | 20 | |
| 29 | Скоба | N000-022-408 | - | |
| 31 | Шайба D8 | N000-013-931 | - | |
| 32 | Корпус | N000-022-410 | 1 819 | |
| 34 | Пружина D10xh25 | N000-022-411 | 20 | |
| 35 | Стопор | N000-022-412 | - | |
| 36 | Винт M4x10.5 | N000-022-352 | - | |
| 37 | Защита статора | N000-022-413 | - | |
| 38 | Саморез ST4.2x55 | N000-022-380 | - | |
| 39 | Статор КДС | N000-022-414 | 1 122 | |
| 40 | Ротор КДС | N000-022-415 | 1 974 | |
| 41 | Крышка щеткодержателя | N000-022-416 | 35 | |
| 42 | Щетка графитовая (пара) 6х8.5х12 | N000-022-417 | 93 | |
| 43 | Щеткодержатель | N000-022-418 | 162 | |
| 44 | Рукоятка нижняя часть | N000-022-419 | 232 | |
| 45 | Конденсатор 0.33 uF | N000-022-420 | - | |
| 46 | Выключатель FA6-6/2W3 6(6)A ~250V 5E4 | V000-003-364 | 196 | |
| 47 | Клавиша выключателя | N000-022-422 | - | |
| 48 | Рукоятка верхняя часть | N000-022-423 | 232 | |
| 49 | Саморез ST4.2x18 | N000-022-376 | - | |
| 50 | Ручка | N000-022-424 | - | |
| 51 | Саморез ST4.2x60 | N000-022-381 | - | |
| 53 | Прижим шнура | N000-022-425 | - | |
| 54 | Воротник шнура | N000-022-426 | - | |
| 55 | Шнур сетевой H05VV-F PVC 2х0.75мм2 2м | N000-022-427 | - | |
| 57 | Корпус двигателя | N000-022-429 | 340 | |
| 58 | Винт M4x25 | N000-022-354 | - | |
| 61 | Втулка каучуковая | N000-022-430 | - | |
| 62 | Подшипник шариковый 627 (22х7х7) | U009-627-RS0 | 101 | |
| 63 | Гайка M12 | N000-013-905 | - | |
| 64 | Шайба D12 | N000-022-385 | - | |
| 66 | Кольцо уплотнительное | N000-022-431 | 94 | |
| 67 | Штифт стопорный | N000-022-432 | 471 | |
| 68 | Пружина кручения D35.5xd27.5xh48 | N000-022-433 | 142 | |
| 71 | Винт M4 | N000-022-435 | 178 | |
| 72 | Держатель корпуса | N000-022-436 | 1 782 | |
| 73 | Винт M6x12 | N000-013-930 | - | |
| 74 | Седло держателя корпуса | N000-022-437 | - | |
| 75 | Упор фронтальный | N000-022-438 | 649 | |
| 76 | Винт M4x6 | N000-022-357 | - | |
| 77 | Вставка стола | N000-022-439 | - | |
| 78 | Болт M6x25 | N000-022-348 | - | |
| 79 | Стол поворотный | N000-022-440 | - | |
| 81 | Станина | N000-022-441 | 3 839 | |
| 82 | Саморез ST4.2x14 | N000-022-375 | - | |
| 83 | Указатель | N000-022-434 | - | |
| 84 | Опора резиновая | N000-022-343 | - | |
| 85 | Шайба D6 | N000-020-869 | 71 | |
| 87 | Пружина | N000-022-344 | - | |
| 88 | Винт M10x10 | N000-022-351 | - | |
| 90 | Этикетка | N000-022-345 | - | |
| 91 | Шарик стальной D8 | N000-022-446 | - | |
| 92 | Прокладка | N000-022-447 | - | |
| 93 | Винт M6x30 | N000-022-366 | - | |
| 94 | Болт M8x12 | N000-022-349 | - | |
| 95 | Ось | N000-022-448 | - | |
| 96 | Гайка M5 | N000-020-828 | - | |
| 97 | Винт M5x16 | N000-022-358 | 18 | |
| 98 | Болт M12x80 | N000-022-346 | - | |
| 99 | Втулка скольжения D12хd8х10 | N000-022-449 | 71 | |
| 100 | Кольцо стопорное D12 | N000-022-450 | 94 | |
| 101 | Шестерня большая Z=37 | N000-022-451 | 609 | |
| 102 | Винт M8x10 | N000-022-368 | - | |
| 103 | Рычаг | N000-022-452 | 2 526 | |
| 104 | Кольцо стопорное D6 | N000-013-872 | - | |
| 105 | Упор | N000-022-453 | - | |
| 107 | Этикетка | N000-022-428 | - | |
| 108 | Ключ имбусовый 6mm | N000-022-389 | 175 | |
| 109 | Ключ имбусовый 4mm | N000-022-390 | - | |
| 110 | Винт M6x20 | N000-022-364 | - | |
| 112 | Гайка M6 | N000-013-840 | 79 | |
| 113 | Хомут | N000-022-456 | - | |
| 114 | Винт M4x30 | N000-022-355 | - | |
| 115 | Саморез ST4.8x20 | N000-022-383 | - | |
| 116 | Саморез ST4.2x22 | N000-022-377 | - | |
| 117 | Расширитель направляющий | N000-022-457 | 808 | |
| 118 | Винт-барашек | N000-022-409 | - | |
| 119 | Винт M6x10 | N000-013-865 | - | |
| 120 | Фиксатор | N000-022-459 | - | |
| 122 | Винт | N000-022-454 | - | |
| 123 | Струбцина в сборе | N000-026-210 | 435 | |
| 48.C | Ручка в сборе (верхняя и нижняя часть EV44.48) | N000-022-423-C | 486 | |
