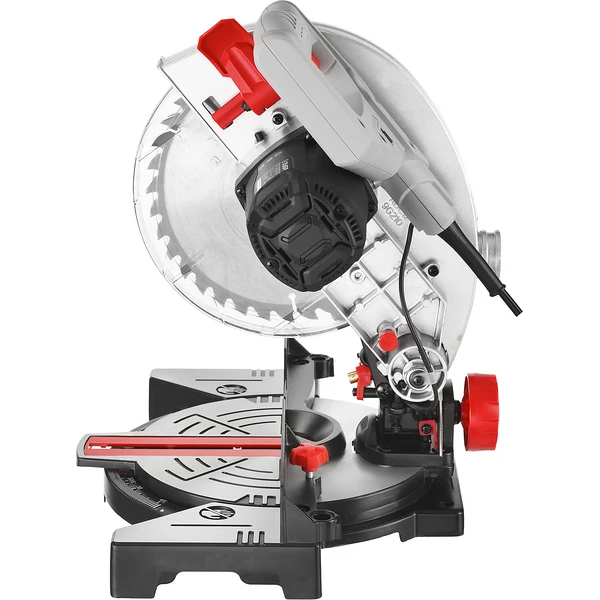

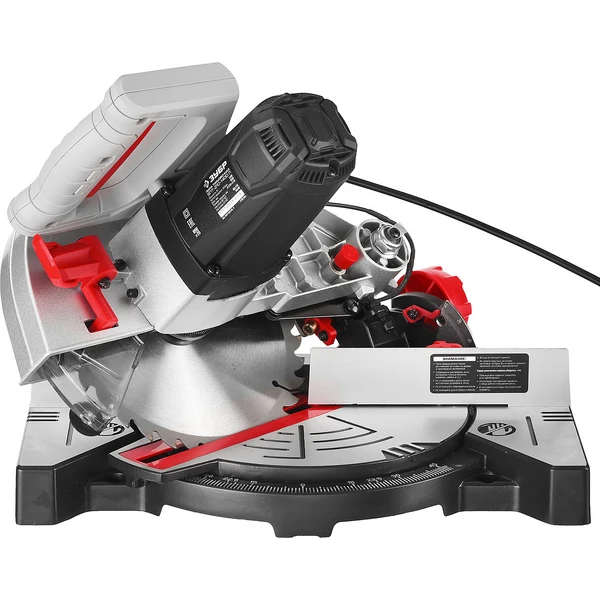

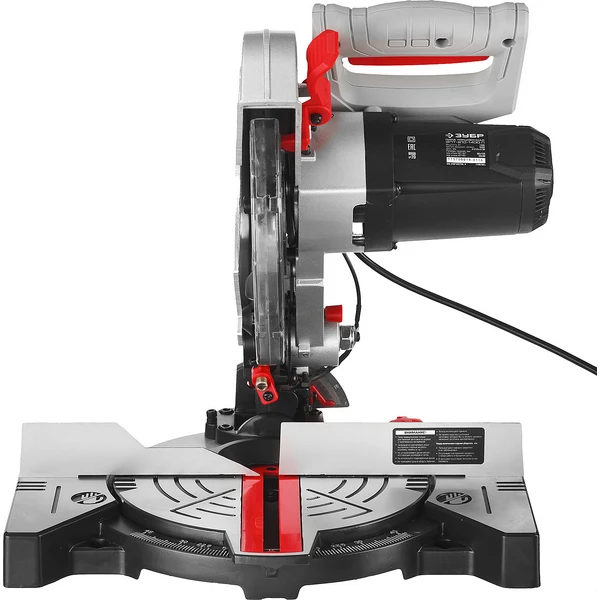

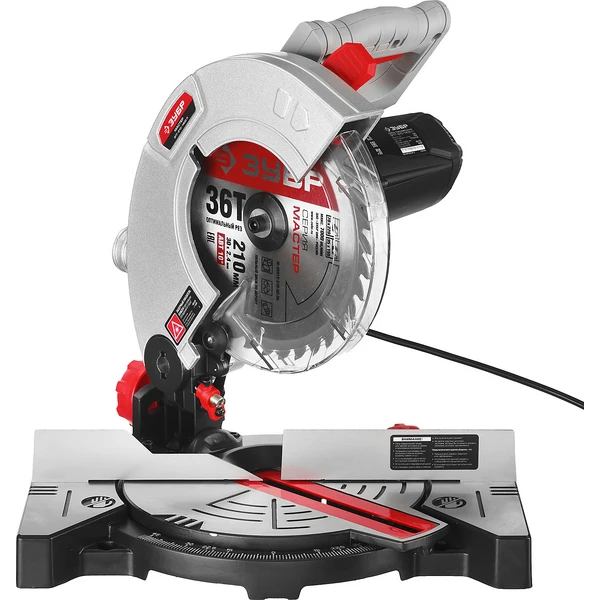

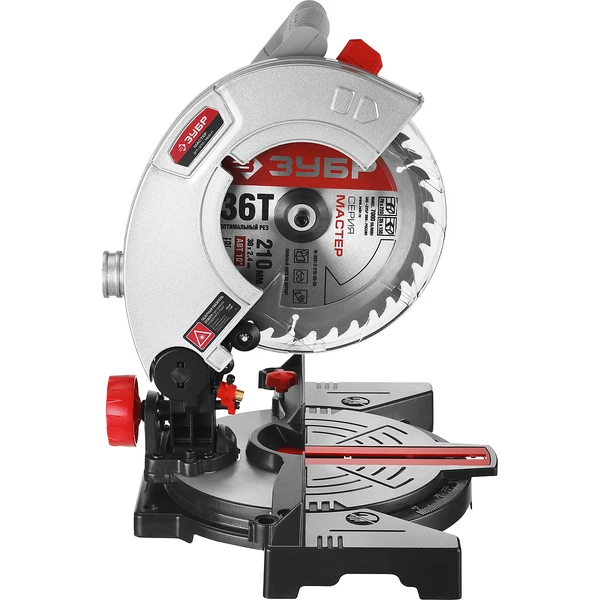

Торцовочная пила Зубр ЗПТ-210-1400 Л 210 мм 1300 Вт
Компактный инструмент с лазерной подсветкой линии реза применяется для точной распиловки деревянных заготовок толщиной до 60 мм.. Пила ЗУБР - достойный выбор и отличный помощник в работе
Преимущества
- Лазерная направляющая для точного пиления,
- Автоматически закрывающийся защитный кожух защищает оператора от травм и повреждений

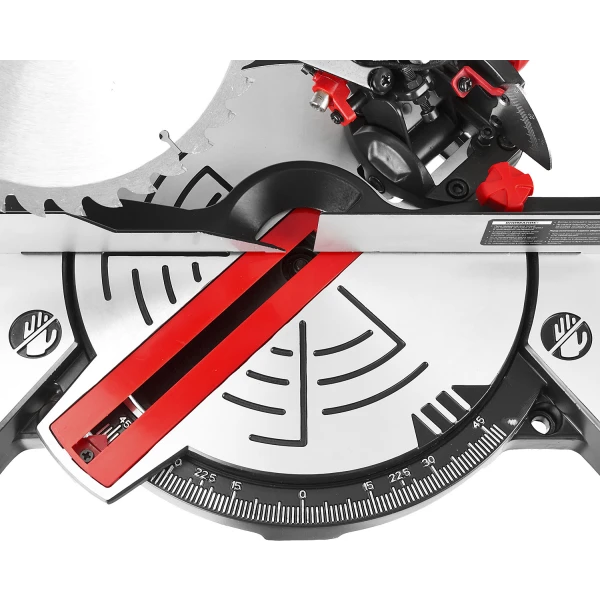

- Фиксирующийся в любом положении поворотный стол и удобная регулировка наклона облегчают установку угла пиления
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Эффективный пылеотвод способствует более чистой работе
- Удлинительные опоры стола предотвращают опрокидывание отпиленной заготовки, что повышает безопасность
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из древесины и ее производных (в том числе с пластиковыми покрытиями), а также тонкого алюминиевого профиля

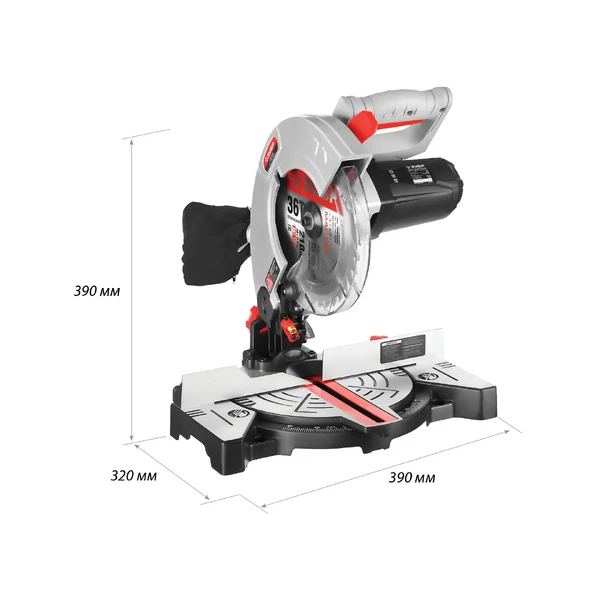

| Габариты, см | 48x32x29 |
| Масса изделия, кг | 5.4 |
| Масса в упаковке, кг | 6 |
| Гарантия | 60 |
| Регулировка глубины реза | есть |
| Диаметр диска, мм | 210 |
| Мощность, Вт | 1300 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 5500 |
| Макс. глубина пропила под углом 90°, мм | 60 |
| Макс. глубина пропила под углом 45°, мм | 35 |
| Посадочный диаметр диска, мм | 30 |

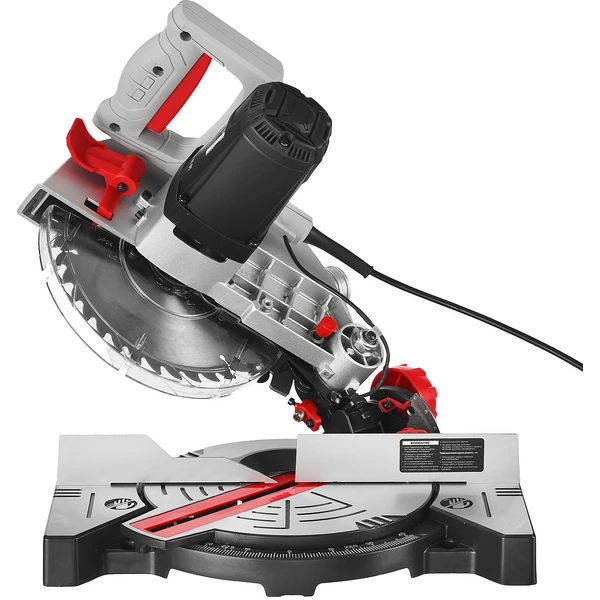

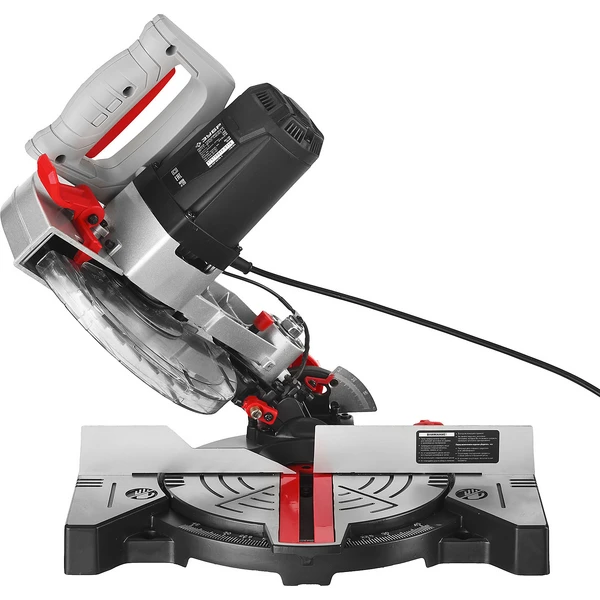

| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 120 |
| Макс. ширина пропила под углом 45°, мм | 85 |
| Регулировка стола влево/вправо, град | 47/47 |
| Сдвижная консоль | нет |
| Глубина пиления (настольная пила) | нет |
| Ременная передача | нет |
| Лазер | есть |
| Пылеудаление | есть |
| Количество зубьев, шт | 24 |
| Тип упаковки | коробка картонная |

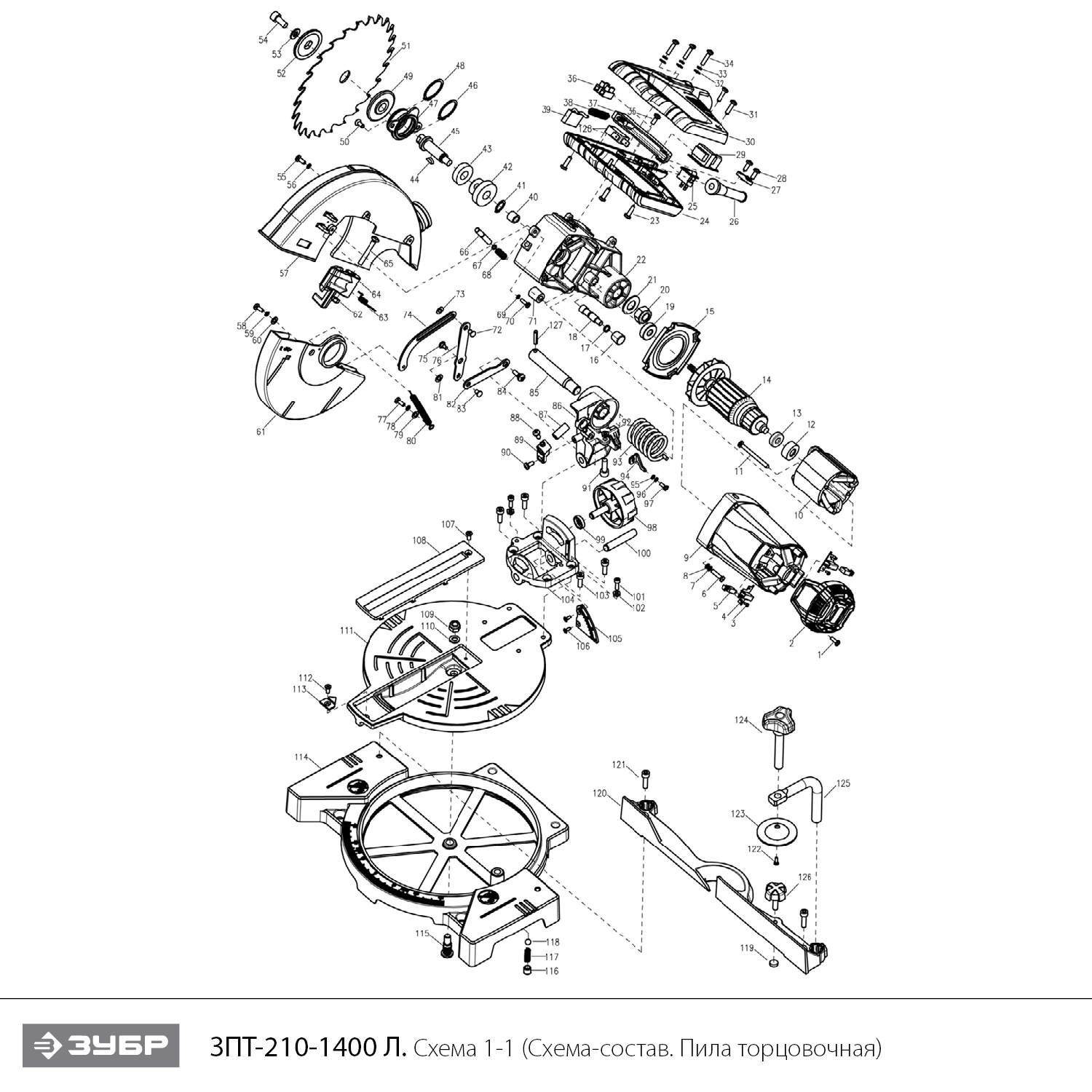

Схема сборки и запчасти Торцовочная пила Зубр ЗПТ-210-1400 Л 210 мм 1300 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 2 | Крышка задняя | N000-024-392 | 303.09 | |
| 3 | Саморез ST4x10 | N000-024-386 | - | |
| 4 | Щеткодержатель | N000-024-393 | 100 | |
| 5 | Щетка графитовая (пара) 5х8х12.5 | N000-024-394 | 190.19 | |
| 7 | Шайба пружинная D5mm | N000-013-976 | - | |
| 8 | Шайба D5 | N000-020-867 | 101.03 | |
| 9 | Корпус двигателя | N000-024-395 | 360.59 | |
| 10 | Статор КДА | N000-024-396 | 738.76 | |
| 11 | Саморез ST4.2x65 | N000-024-384 | - | |
| 12 | Втулка подшипника 607 резиновая | N000-024-397 | 404.12 | |
| 13 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303.09 | |
| 14 | Ротор КДС V1 | N000-024-398 | 1 519.47 | |
| 14 | Ротор КДС V2 | N000-024-398-2 | 1 810 | |
| 15 | Защита статора | N000-024-399 | 309.08 | |
| 16 | Крышка | N000-024-400 | - | |
| 17 | Кольцо уплотнительное | N000-024-401 | - | |
| 18 | Штифт фиксирующий | N000-024-402 | - | |
| 19 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 20 | Гайка M12 | N000-013-905 | - | |
| 21 | Шайба D12 | N000-022-385 | - | |
| 22 | Крышка промежуточная | N000-024-403 | 1 236.31 | |
| 23 | Саморез ST4.2x16 | N000-024-404 | - | |
| 24 | Рукоятка нижняя часть | N000-024-405 | 361.85 | |
| 25 | Выключатель лазера KND1-6/1 6(6)A ~250V | V000-003-339 | 451.73 | |
| 26 | Воротник шнура | N000-024-406 | - | |
| 27 | Прижим шнура | N000-024-407 | - | |
| 28 | Саморез ST4.2x13 | N000-013-826 | - | |
| 29 | Трансформатор с выпрямителем 220VAC/3VDC | V000-007-047 | 436.45 | |
| 30 | Рукоятка верxняя часть | N000-024-408 | - | |
| 30.C | Ручка в сборе (верхняя и нижняя часть EV24.30) | N000-024-408-C | 474.85 | |
| 31 | Саморез ST4.2x16 | N000-024-383 | - | |
| 34 | Винт M4x30 | N000-022-355 | - | |
| 36 | Клеммная колодка | N000-024-409 | - | |
| 37 | Клавиша выключателя | N000-024-410 | - | |
| 38 | Пружина | N000-024-411 | - | |
| 39 | Конденсатор MEX GPF 0.22uF Kx2 ~275V | V000-007-555 | 303.09 | |
| 40 | Подшипник игольчатый HK0810 (12x8x10) | U010-081-000 | 124 | |
| 41 | Кольцо стопорное D12 | N000-020-841 | - | |
| 42 | Шестерня D32.8хd12х23 Z37 | N000-024-412 | 309.87 | |
| 43 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303.09 | |
| 44 | Шпонка | N000-024-413 | 100 | |
| 45 | Шпиндель | N000-024-414 | 226.65 | |
| 46 | Кольцо стопорное D28 | N000-024-381 | - | |
| 47 | Корпус редуктора | N000-024-415 | 100 | |
| 48 | Кольцо стопорное D34 | N000-024-382 | - | |
| 49 | Фланец внутренний D45хd30хd12 | N000-024-416 | 129.61 | |
| 51 | Диск пильный D210xd30mm | N000-024-417 | - | |
| 52 | Фланец внешний D45хd30хd12 | N000-024-418 | 133.94 | |
| 53 | Шайба D8 | N000-020-872 | 101.03 | |
| 54 | Винт M8х16 (Левая резьба) усиленный | N000-024-378 | 124 | |
| 57 | Кожух верхняя часть | N000-024-419 | 2 004 | |
| 61 | Кожуx диска | N000-024-420 | 580.53 | |
| 63 | Пружина D7.5xh4xL33 | N000-024-421 | 100 | |
| 64 | Кронштейн | N000-024-422 | 1 010.31 | |
| 65 | Винт M5x35 | N000-013-824 | 101.03 | |
| 66 | Штифт | N000-024-423 | 133.14 | |
| 67 | Кольцо стопорное D6 | N000-013-872 | - | |
| 68 | Пружина D9xh25 | N000-024-424 | 104 | |
| 70 | Винт M4x14 | N000-022-353 | - | |
| 73 | Шайба D6x14 | N000-024-387 | - | |
| 74 | Рычаг С | N000-024-427 | 565.17 | |
| 75 | Винт M5x10 | N000-013-855 | - | |
| 76 | Рычаг В | N000-024-428 | 441.54 | |
| 80 | Пружина D55xh6 | N000-024-429 | 100 | |
| 81 | Шайба пружинная D7mm | N000-024-390 | - | |
| 82 | Рычаг А | N000-024-430 | 441.54 | |
| 83 | Заклепка D6х9 | N000-024-426 | - | |
| 84 | Винт M6x14 | N000-024-375 | - | |
| 85 | Ось | N000-024-431 | - | |
| 86 | Держатель промежуточный | N000-024-432 | 808.25 | |
| 87 | Лазер D9 | N000-024-433 | 404.12 | |
| 88 | Саморез ST4.2x9.5 | N000-024-385 | - | |
| 89 | Кронштейн лазера | N000-024-434 | 202.06 | |
| 90 | Винт M4х12 | N000-023-855 | - | |
| 91 | Винт M5х20 | N000-020-799 | - | |
| 93 | Пружина D35.5xh52.5 | N000-024-435 | 139.59 | |
| 94 | Указатель | N000-024-436 | - | |
| 95 | Шайба D4 | N000-013-867 | - | |
| 96 | Шайба пружинная D4mm | N000-024-389 | - | |
| 98 | Регулятор наклона | N000-024-437 | - | |
| 99 | Шайба | N000-024-438 | - | |
| 100 | Ось | N000-024-439 | - | |
| 101 | Винт M5x16 | N000-022-358 | 100 | |
| 102 | Гайка M5 | N000-020-828 | - | |
| 103 | Винт M6x10 | N000-013-865 | - | |
| 104 | Стойка наклона | N000-024-440 | 1 717.53 | |
| 105 | Шкала | N000-024-441 | - | |
| 106 | Винт M3x8 | N000-024-372 | - | |
| 108 | Вставка стола | N000-024-442 | 202.06 | |
| 109 | Гайка M6 | N000-013-840 | 100 | |
| 110 | Шайба D6 | N000-020-869 | 100 | |
| 111 | Основание вращающееся | N000-024-443 | 909.28 | |
| 112 | Винт M4x10 | N000-013-843 | - | |
| 113 | Указатель | N000-024-444 | - | |
| 114 | Основание | N000-024-445 | 3 435.05 | |
| 115 | Болт | N000-024-446 | - | |
| 116 | Винт M10x10 | N000-022-351 | - | |
| 117 | Пружина D7.5xh18 | N000-024-447 | 100 | |
| 118 | Шарик стальной D8 | N000-024-391 | - | |
| 119 | Демпфер | N000-024-425 | - | |
| 120 | Упор фронтальный | N000-024-448 | 520.8 | |
| 121 | Винт M6x20 | N000-022-364 | - | |
| 122 | Винт M4х8 | N000-020-789 | - | |
| 123 | Зажим | N000-024-449 | - | |
| 124 | Ручка | N000-024-450 | - | |
| 125 | Упор | N000-024-451 | - | |
| 126 | Винт M6x13 фигурный | N000-024-452 | 100 | |
| 127 | Штифт D4х20 | N000-024-453 | - | |
| 128 | Микровыключатель MSB-1210-A/ MSB-1110-A/B 10(10)А 250В 5E4 | V000-003-338 | 303.09 | |
