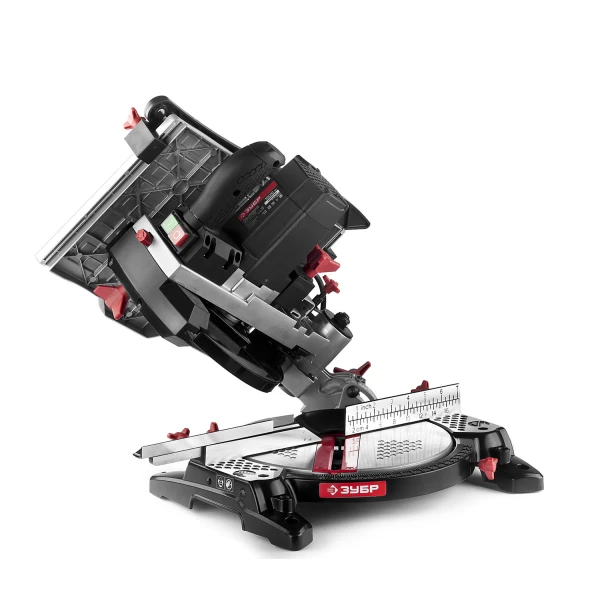

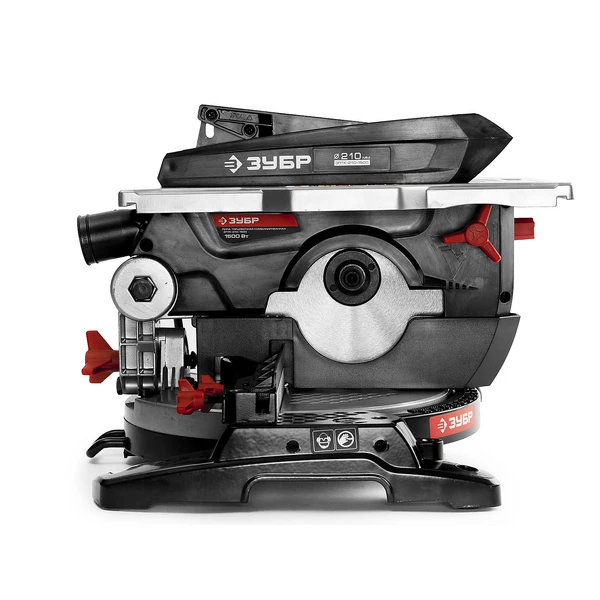

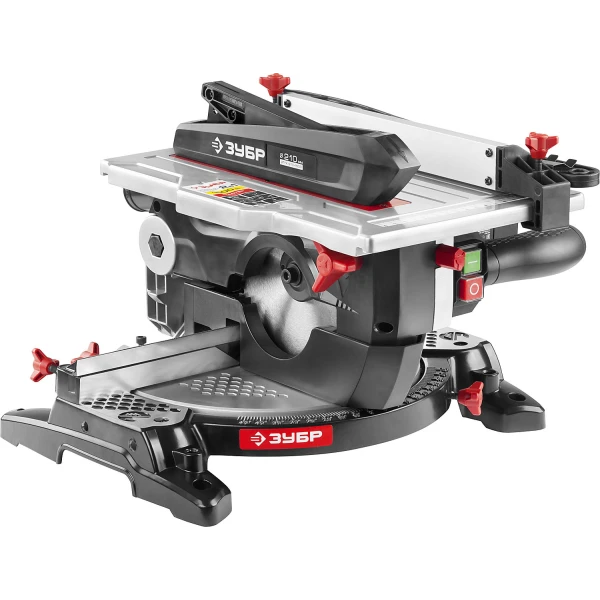

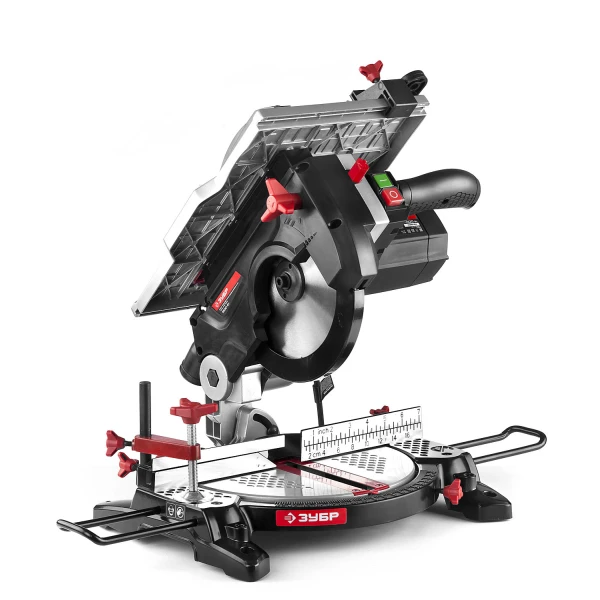

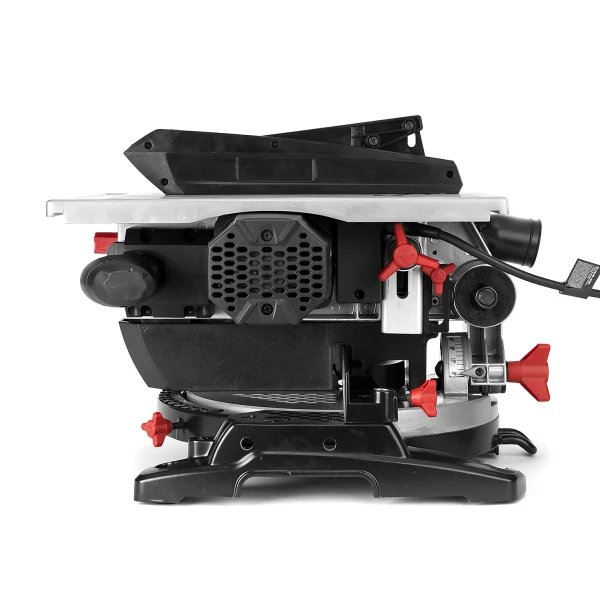

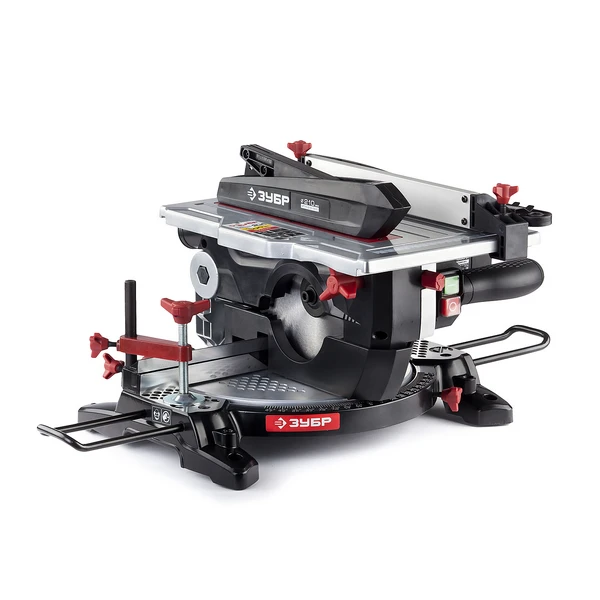

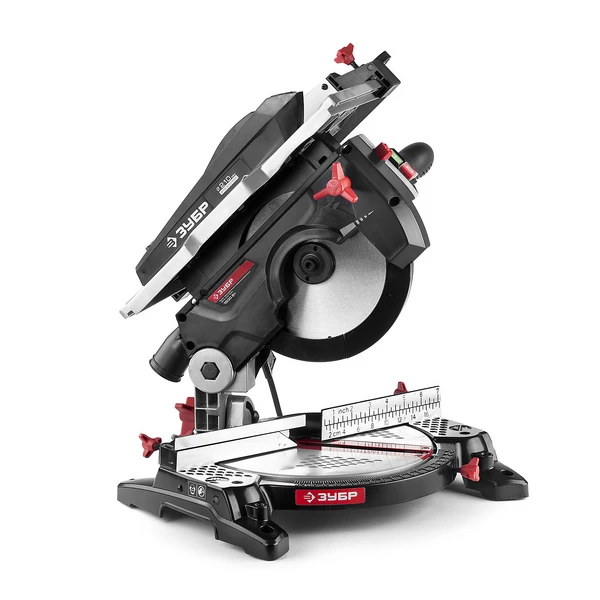

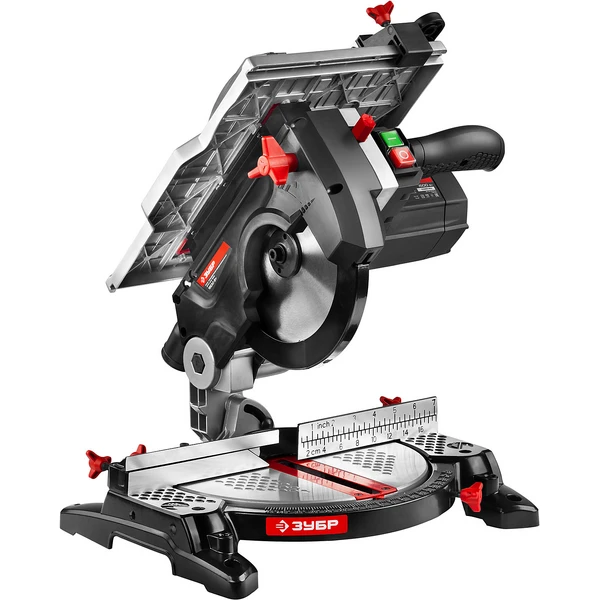

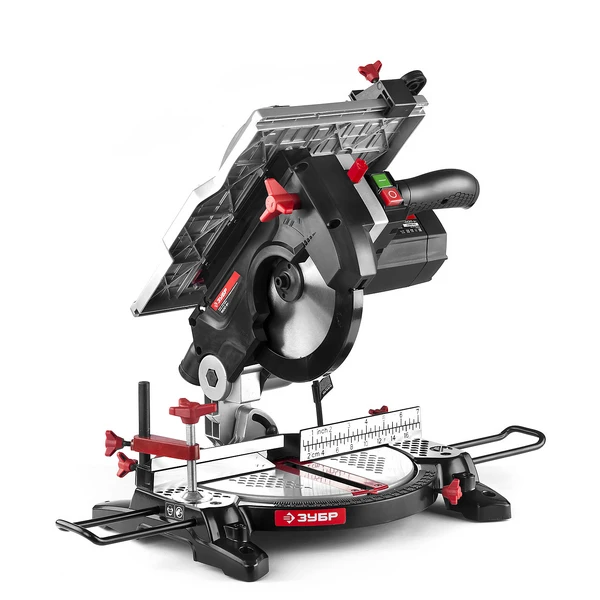

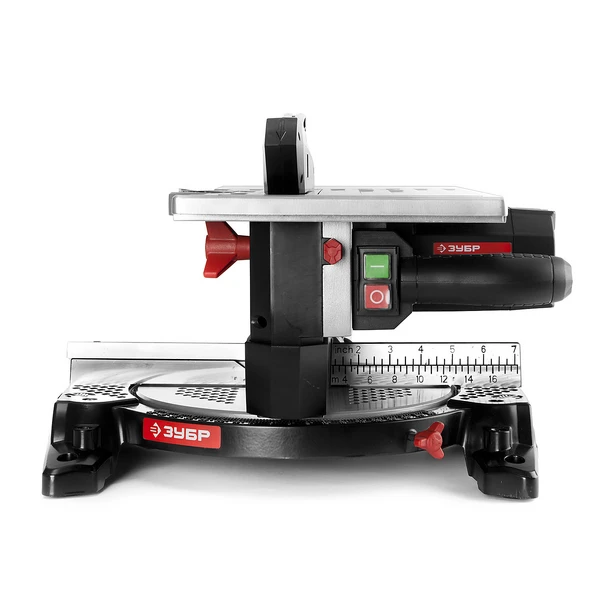

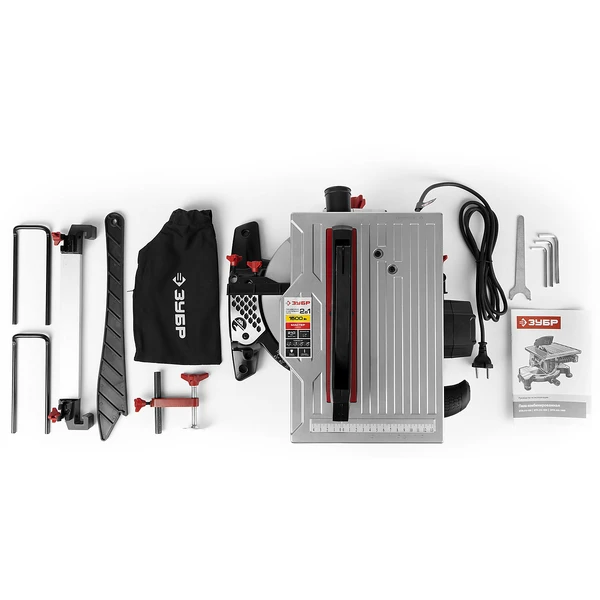

Комбинированная торцовочная пила Зубр ЗПТК-210-150 210 мм 1500 Вт
Комбинированная пила ЗПТК-210-1500 2в1 совмещает в себе две пилы (настольную и торцовочную) с сохранением преимуществ обеих. Из одного типа в другой изделие переводится буквально в два действия - так же просто, как и работа с ним. Различные режимы пиления, точность пропила, защитные блокировки и качество изготовления - то, что нужно для отличного результата.
Преимущества
- Компактная комбинированная (торцовочная/настольная) пила для всех видов продольного и поперечного пиления: прямого, косого, под наклоном и комбинированного,
- Уникальная функциональность благодаря легкой трансформации пилы из одного типа в другой,
- Полный набор всех функций и защит для каждого типа пилы:
- Торцовочная пила
- Защитные блокировки кожуха и выключателя
- Поворотный стол и регулиров
- Полный набор всех функций и защит для каждого типа пилы
- Легконастраиваемый направляющий упор помогает пилить более быстро, точно и аккуратно
- Электромагнитный выключатель защищает от повторного включения при отключении электричества.
- Простота эксплуатации и универсальность использования гарантируют отличный результат при любых работах
- Блокировка шпинделя для легкой замены диска
- Удобная струбцина для фиксации заготовки для лучшего результата
- Возможность легкой переноски и жесткого крепления к опорной поверхности позволяет организовать работу в любом месте в соответствии с потребностями
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из тонкого алюминиевого профиля (при установке соответствующего диска), древесины и ее производных (в том числе и с пластиковыми покрытиями) в режимах настольной и торцовочной пилы
| Габариты, см | 42x40x31.5 |
| Масса изделия, кг | 9 |
| Масса в упаковке, кг | 11 |
| Гарантия | 60 |
| Регулировка глубины реза | нет |
| Диаметр диска, мм | 210 |
| Мощность, Вт | 1500 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 4500 |
| Макс. глубина пропила под углом 90°, мм | 55 |
| Макс. глубина пропила под углом 45°, мм | 35 |
| Посадочный диаметр диска, мм | 30 |
| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 120 |
| Макс. ширина пропила под углом 45°, мм | 65 |
| Регулировка стола влево/вправо, град | -45…45 |
| Сдвижная консоль | нет |
| Ременная передача | нет |
| Лазер | нет |
| Пылеудаление | есть |
| Глубина пиления (настольная пила), мм | 30 |
| Количество зубьев, шт | 36 |
| Тип упаковки | коробка картонная |

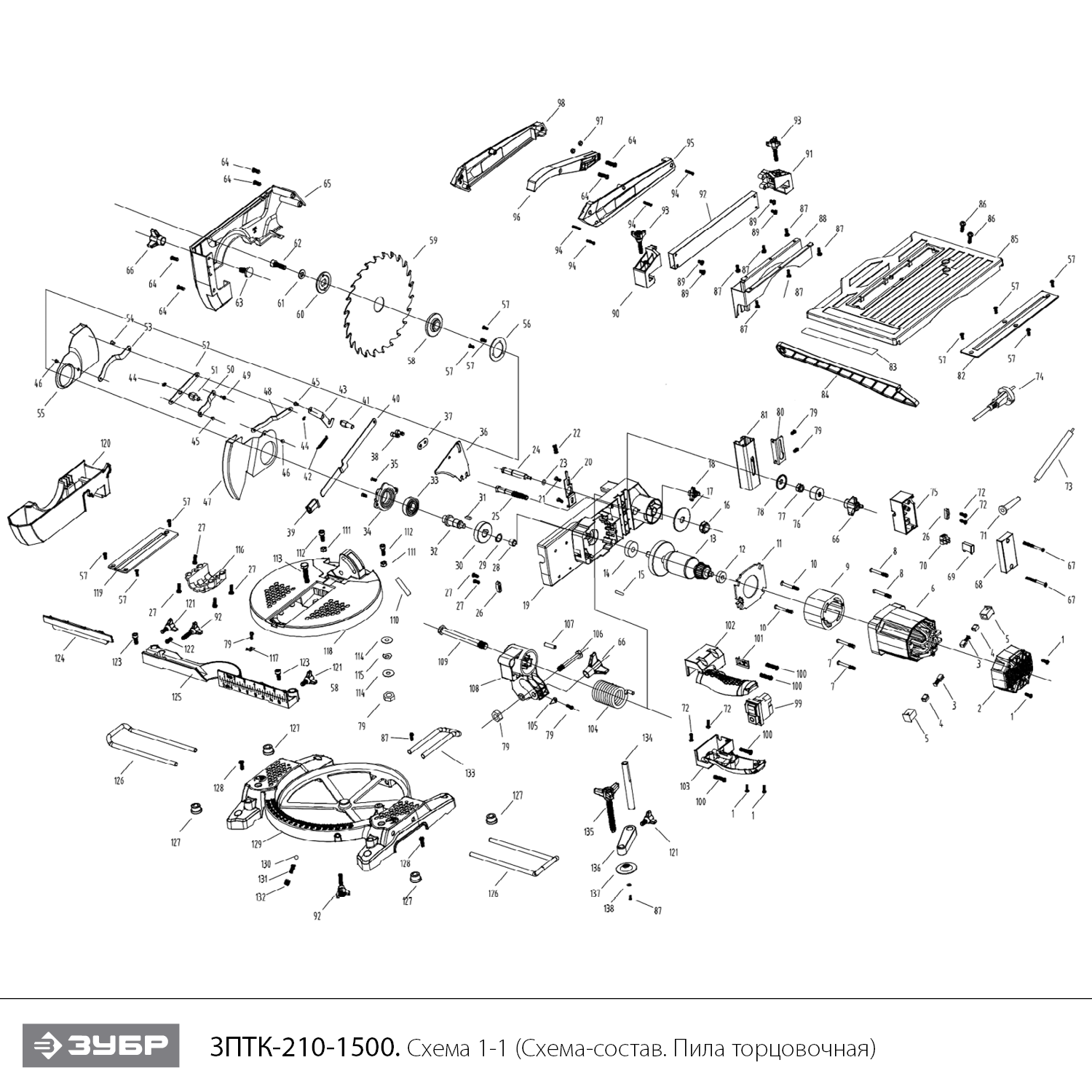

Схема сборки и запчасти Комбинированная торцовочная пила Зубр ЗПТК-210-150 210 мм 1500 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Саморез ST4x16 | N000-018-354 | - | |
| 2 | Крышка корпуса статора | N000-018-355 | 248.27 | |
| 3 | Щетка графитовая (пара) 6.5х11х13 | N000-018-356 | 251.18 | |
| 4 | Гильза щеткодержателя (пара) | N000-018-357 | 112 | |
| 5.C | Корпус щеткодержателя с гильзой в сборе (пара) | N000-018-358 | 112 | |
| 6 | Корпус двигателя | N000-018-359 | 573.99 | |
| 7 | Саморез ST4x45 | N000-018-360 | - | |
| 8 | Саморез ST4x50 | N000-018-361 | - | |
| 9 | Статор КДС | N000-018-362 | 2 287.16 | |
| 9.C | Двигатель КД в сборе | V000-001-720 | - | |
| 10 | Саморез ST4x60 | N000-018-363 | - | |
| 11 | Защита статора | N000-018-364 | 100 | |
| 12 | Подшипник шариковый 608-2RS (22х8х7) CNBALL | U009-608-RS0 | 323.83 | |
| 13 | Ротор КДС | N000-018-365 | 2 303 | |
| 14 | Подшипник шариковый 6200-2RS (30x10x9) n/n | U009-620-0RS | 264.91 | |
| 15 | Штифт резиновый | N000-018-366 | - | |
| 16 | Гайка M12 (автогровер) | N000-018-367 | - | |
| 17 | Шайба | N000-018-368 | - | |
| 18 | Ручка | N000-018-369 | - | |
| 19 | Промщит | N000-018-370 | 6 061.86 | |
| 20 | Стопор | N000-018-371 | - | |
| 21 | Винт | N000-018-372 | - | |
| 22 | Пружина | N000-018-373 | - | |
| 23 | Кольцо уплотнительное D10xd1.9 | N000-018-374 | - | |
| 24 | Вал | N000-018-375 | - | |
| 25 | Рычаг зажимной | N000-018-376 | - | |
| 26 | Прижим шнура | N000-018-377 | - | |
| 27 | Винт | N000-018-378 | - | |
| 28 | Подшипник игольчатый HK0910 (13х9х10) | U010-091-013 | 313 | |
| 29 | Кольцо стопорное D12 | N000-018-379 | - | |
| 30 | Шестерня | N000-018-380 | 459.19 | |
| 31 | Шпонка 4x4x10 | N000-018-381 | 100 | |
| 32 | Шпиндель | N000-018-382 | 304.47 | |
| 33 | Подшипник шариковый 6002-2RS (32x15x9) CCEB | U009-600-2RS | 425.85 | |
| 34 | Крышка корпуса редуктора | N000-018-383 | - | |
| 35 | Винт M4x12 | N000-018-384 | - | |
| 36 | Нож расклинивающий | N000-018-385 | - | |
| 37 | Пластина прижимная | N000-018-386 | - | |
| 38 | Винт M5x14 | N000-018-387 | - | |
| 39 | Накладка ручки | N000-018-388 | - | |
| 40 | Ручка выдвижная | N000-018-389 | - | |
| 41 | Винт | N000-018-390 | 100 | |
| 42 | Пружина | N000-018-391 | - | |
| 43 | Соединение | N000-018-392 | - | |
| 44 | Кольцо D5 | N000-018-393 | 100 | |
| 45 | Заклёпка | N000-018-394 | 100 | |
| 46 | Щит заклёпки | N000-018-395 | 100 | |
| 47 | Кожух диска подвижный | N000-018-396 | 1 414.43 | |
| 48 | Тяга | N000-018-397 | 8 009.62 | |
| 49 | Болт | N000-018-398 | - | |
| 50 | Тяга | N000-018-399 | 8 009.62 | |
| 51 | Болт | N000-018-400 | 100 | |
| 52 | Пластина | N000-018-401 | 101.03 | |
| 53 | Фиксатор кожуха | N000-018-402 | - | |
| 54 | Заклёпка | N000-018-403 | - | |
| 55 | Кожух диска подвижный | N000-018-404 | 1 414.43 | |
| 56 | Кольцо фиксирующее | N000-018-405 | - | |
| 57 | Винт M4x8 | N000-018-406 | - | |
| 58 | Фланец внутренний D46хd30хd14.5 | N000-018-407 | 193.75 | |
| 59 | Диск пильный | N000-018-408 | - | |
| 60 | Фланец внешний D46хd30хd14.5 | N000-018-409 | 138.4 | |
| 61 | Шайба | N000-018-410 | - | |
| 62 | Винт M8х18 (Левая резьба) Hex | N000-018-411 | 202.98 | |
| 63 | Винт | N000-018-412 | - | |
| 64 | Винт M5x14 | N000-018-413 | - | |
| 65 | Рамка диска | N000-018-414 | 1 616.5 | |
| 66 | Гайка-барашек | N000-018-415 | - | |
| 67 | Саморез M4x45 | N000-018-416 | - | |
| 68 | Крышка | N000-018-417 | - | |
| 69 | Конденсатор 0.22uF | N000-018-418 | - | |
| 70 | Колодка контактная | N000-018-419 | - | |
| 71 | Воротник шнура | N000-018-420 | - | |
| 72 | Саморез M4x20 | N000-018-421 | - | |
| 73 | Проводка | N000-018-422 | - | |
| 74 | Кабель сетевой | N000-018-423 | - | |
| 75 | Коробка распределительная | N000-018-424 | - | |
| 76 | Шайба | N000-018-425 | - | |
| 77 | Гайка M8 (автогровер) | N000-018-426 | - | |
| 78 | Шайба | N000-018-427 | - | |
| 79 | Винт M4x8 | N000-018-428 | - | |
| 80 | Заслонка | N000-018-429 | - | |
| 81 | Полоз | N000-018-430 | - | |
| 82 | Накладка пильного стола | N000-018-431 | - | |
| 83 | Наклейка | N000-018-432 | - | |
| 84 | Толкатель | N000-018-433 | - | |
| 85 | Стол пильный | N000-018-434 | 9 978.18 | |
| 86 | Саморез ST5.5x20 | N000-018-435 | - | |
| 87 | Винт M4x10 | N000-018-436 | - | |
| 88 | Крылья столешницы | N000-018-437 | - | |
| 89 | Винт ST4x8 | N000-018-438 | - | |
| 90 | Кронштейн левый | N000-018-439 | - | |
| 91 | Кронштейн правый | N000-018-440 | - | |
| 92 | Упор параллельный | N000-018-441 | 1 616.5 | |
| 93 | Винт-барашек | N000-018-442 | - | |
| 94 | Саморез ST3x16 | N000-018-443 | - | |
| 95 | Кожух диска правая часть | N000-018-444 | 217.11 | |
| 96 | Кронштейн кожуха | N000-018-445 | 808.25 | |
| 97 | Гайка | N000-018-446 | - | |
| 98 | Кожух диска левая часть | N000-018-447 | 247.26 | |
| 99 | Выключатель электромагнитный DKLD DZ-04-2 220В 10А | V000-003-276 | 952 | |
| 100 | Саморез M5x25 | N000-018-448 | - | |
| 101 | Крышка декоративная | N000-018-449 | - | |
| 102 | Рукоятка верхняя часть | N000-018-450 | 376.92 | |
| 103 | Рукоятка нижняя часть | N000-018-451 | 376.92 | |
| 104 | Пружина кручения D42.5xd31.5xh45 | N000-018-452 | 202.98 | |
| 105 | Указатель | N000-018-453 | - | |
| 106 | Болт | N000-018-454 | - | |
| 107 | Штифт | N000-018-455 | - | |
| 108 | Кронштейн наклона | N000-018-456 | 1 316.59 | |
| 109 | Ось | N000-018-457 | - | |
| 110 | Наклейка | N000-018-458 | - | |
| 111 | Гайка M6 | N000-018-459 | - | |
| 112 | Винт M6X18 | N000-018-460 | - | |
| 113 | Болт M8X35 | N000-018-461 | - | |
| 114 | Шайба D8 | N000-018-462 | - | |
| 115 | Шайба пружинная D8 | N000-018-463 | - | |
| 116 | Щиток | N000-018-464 | - | |
| 117 | Указатель | N000-018-465 | - | |
| 118 | Стол поворотный | N000-018-466 | 10 000 | |
| 119 | Накладка поворотного стола | N000-018-467 | 404.12 | |
| 120 | Кожух диска | N000-018-468 | 406.22 | |
| 121 | Винт-барашек | N000-018-469 | - | |
| 122 | Винт M6x16 | N000-018-470 | - | |
| 123 | Винт M6x14 | N000-018-471 | - | |
| 124 | Упор съёмный | N000-018-472 | - | |
| 125 | Упор фронтальный | N000-018-473 | 1 515.46 | |
| 126 | Опора выдвижная | N000-018-474 | - | |
| 127 | Опора резиновая | N000-018-475 | - | |
| 128 | Винт M5x8 | N000-018-476 | - | |
| 129 | Станина | N000-018-477 | 2 551.11 | |
| 130 | Шарик стальной D8 | N000-018-478 | - | |
| 131 | Пружина | N000-018-479 | - | |
| 132 | Винт M10x10 | N000-018-480 | - | |
| 133 | Опора задняя | N000-018-481 | - | |
| 134 | Стержень струбцины | N000-018-482 | - | |
| 135 | Винт струбцины | N000-018-483 | - | |
| 136 | Рычаг струбцины | N000-018-484 | - | |
| 137 | Пятак прижимной | N000-018-485 | - | |
| 138 | Кольцо стопорное | N000-018-486 | - | |
