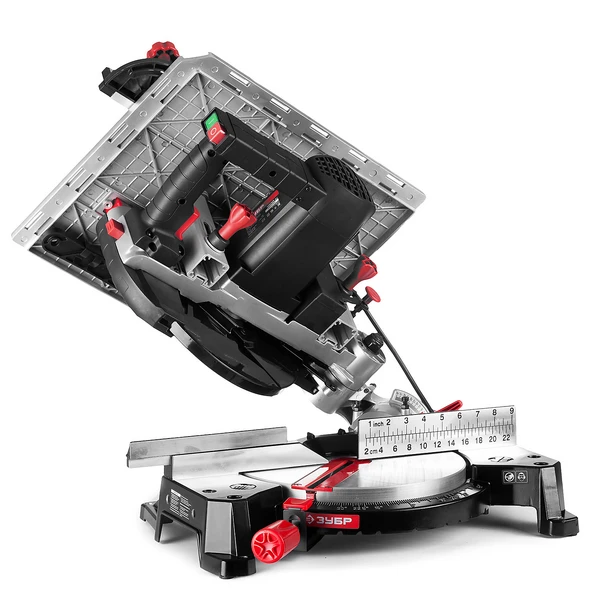

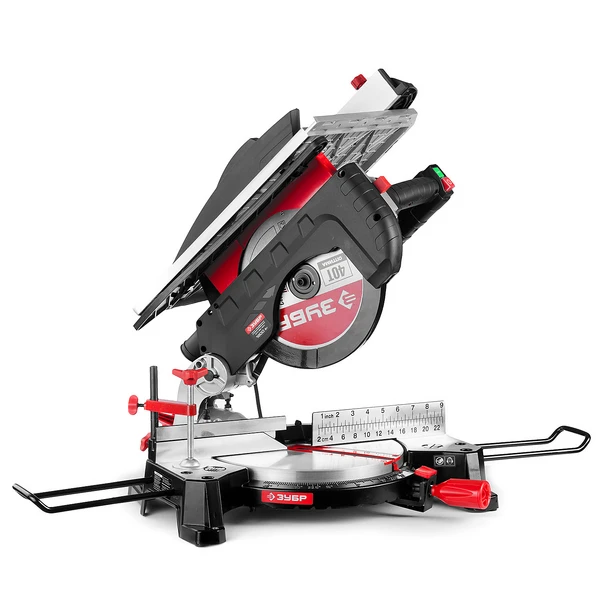

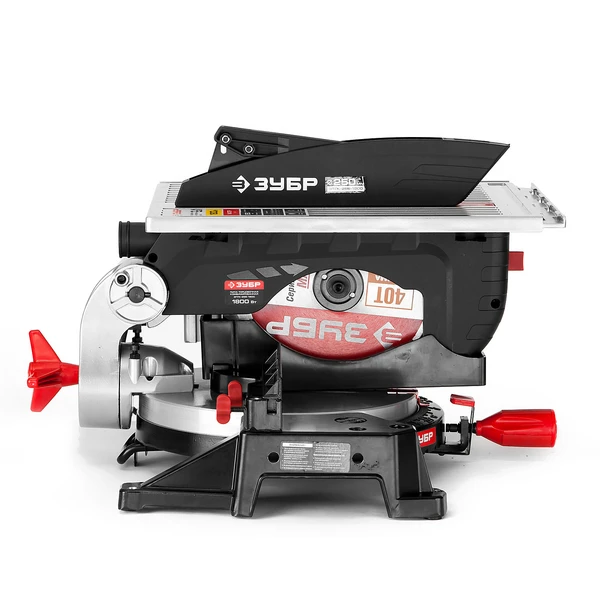

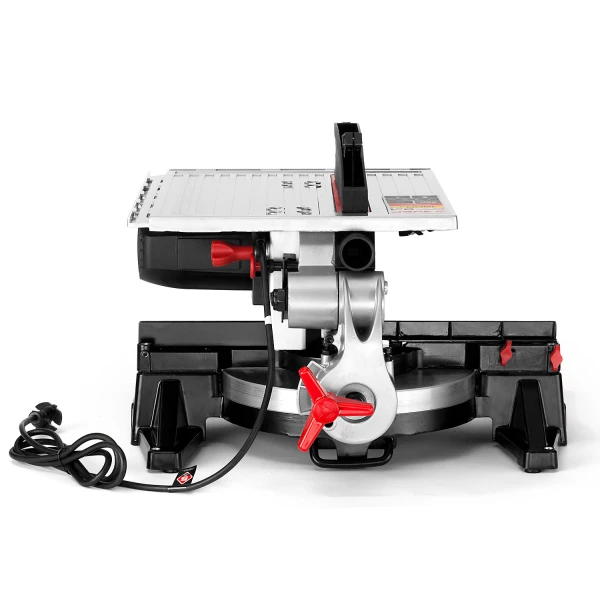

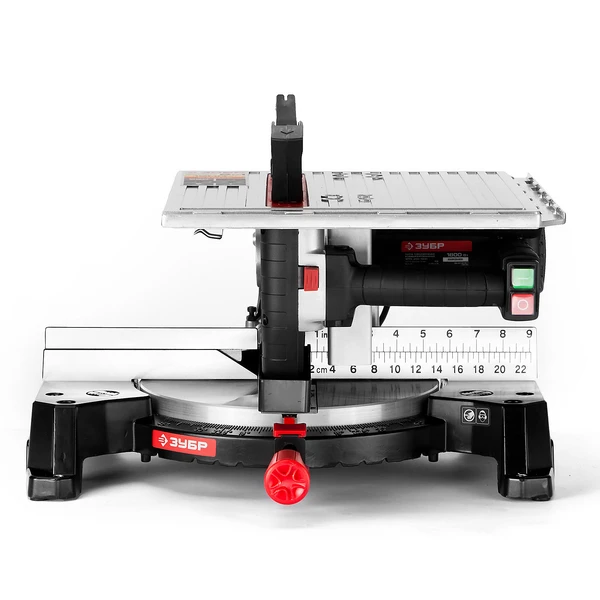

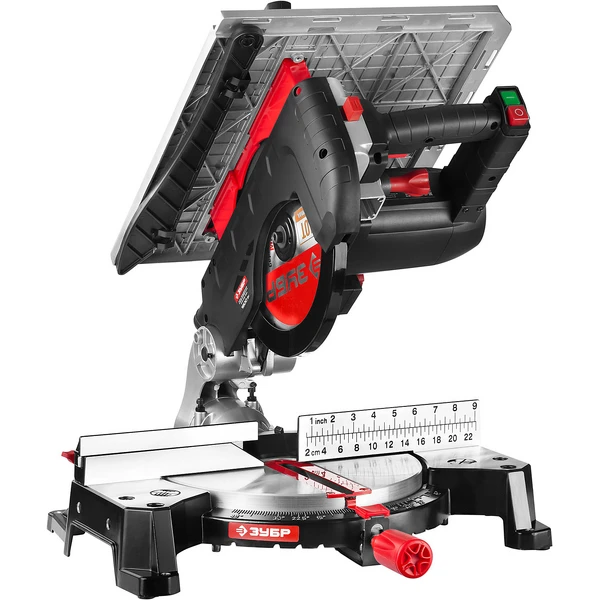

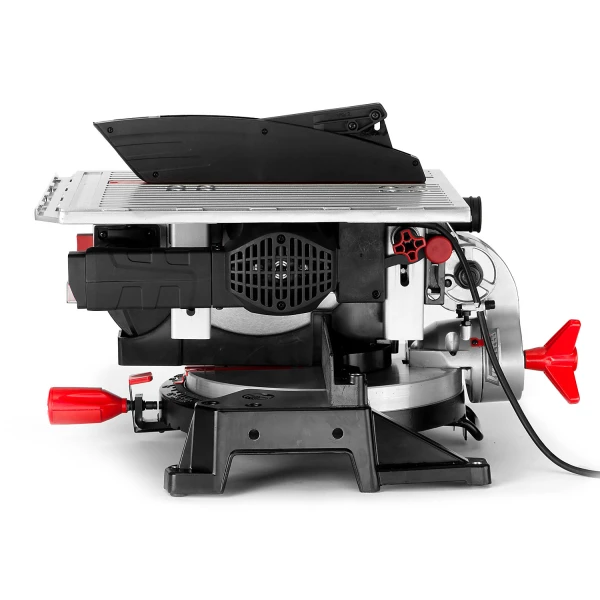

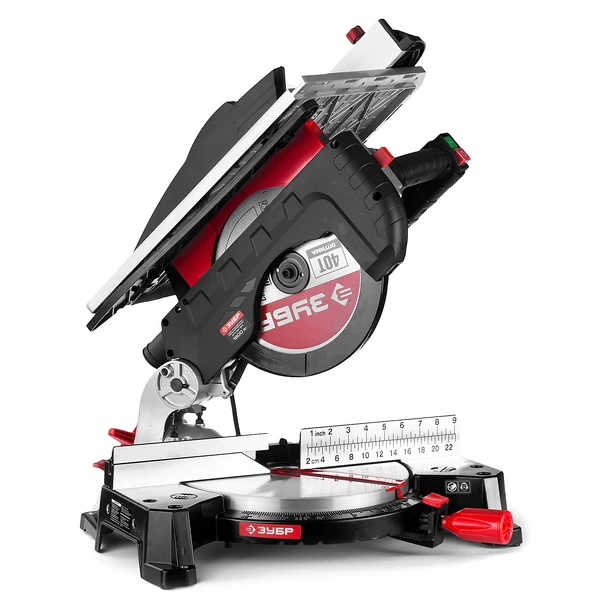

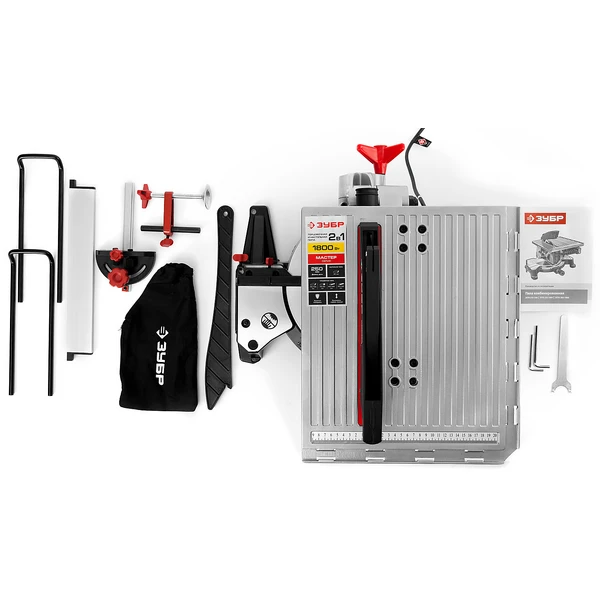

ЗУБР ЗПТК-255-1800 пила торцовочная комбинированная, d 250 х 30 мм, 1800 Вт
Универсальность ЗПТК-255-1800 для любых распиловочных работ и удобство в обоих режимах делают это изделие незаменимым помощником для любого мастера
Преимущества
- - Комбинированная (торцовочная/настольная) пила для всех видов продольного и поперечного пиления: прямого, косого, под наклоном и комбинированного,
- - Уникальная функциональность благодаря легкой трансформации пилы из одного типа в другой,
- - Полный набор всех функций и защит для каждого типа пилы:
- Торцовочная пила
- - защитные блокировки кожуха и выключателя,
- - поворотный стол и регулировка угла на
- Полный набор всех функций и защит для каждого типа пилы
- Легконастраиваемый направляющий упор помогает пилить более быстро, точно и аккуратно
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Простота эксплуатации и универсальность использования гарантируют отличный результат при любых работах
- Блокировка шпинделя для легкой замены диска

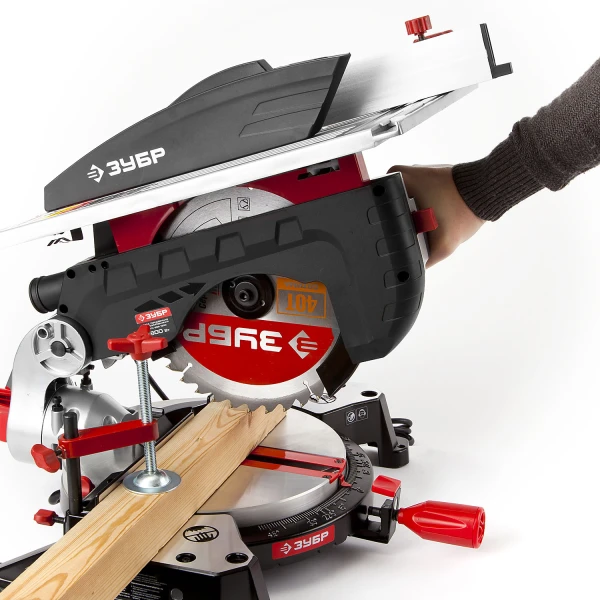

- Удобная струбцина для фиксации заготовки для лучшего результата
- Возможность легкой переноски и жесткого крепления к опорной поверхности позволяет организовать работу в любом месте в соответствии с потребностями
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из тонкого алюминиевого профиля (при установке соответствующего диска), древесины и ее производных (в том числе и с пластиковыми покрытиями) в режимах настольной и торцовочной пилы

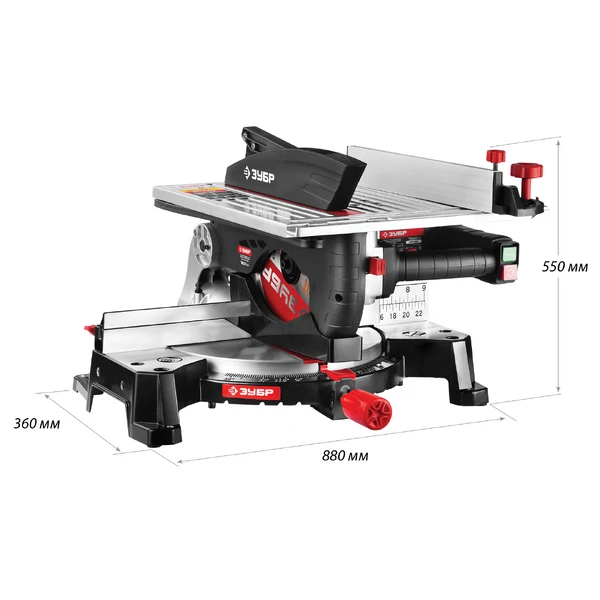

| Габариты, см | 55x55x38 |
| Масса изделия, кг | 15 |
| Масса в упаковке, кг | 18 |
| Гарантия | 60 |
| Регулировка глубины реза | нет |
| Диаметр диска, мм | 250 |
| Мощность, Вт | 1800 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 4500 |
| Макс. глубина пропила под углом 90°, мм | 75 |
| Макс. глубина пропила под углом 45°, мм | 50 |
| Посадочный диаметр диска, мм | 30 |
| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 130 |
| Макс. ширина пропила под углом 45°, мм | 90 |
| Регулировка стола влево/вправо, град | 45/45 |
| Сдвижная консоль | нет |
| Ременная передача | нет |
| Лазер | нет |
| Пылеудаление | есть |
| Глубина пиления (настольная пила), мм | 40 |
| Количество зубьев, шт | 40 |
| Тип упаковки | коробка картонная |

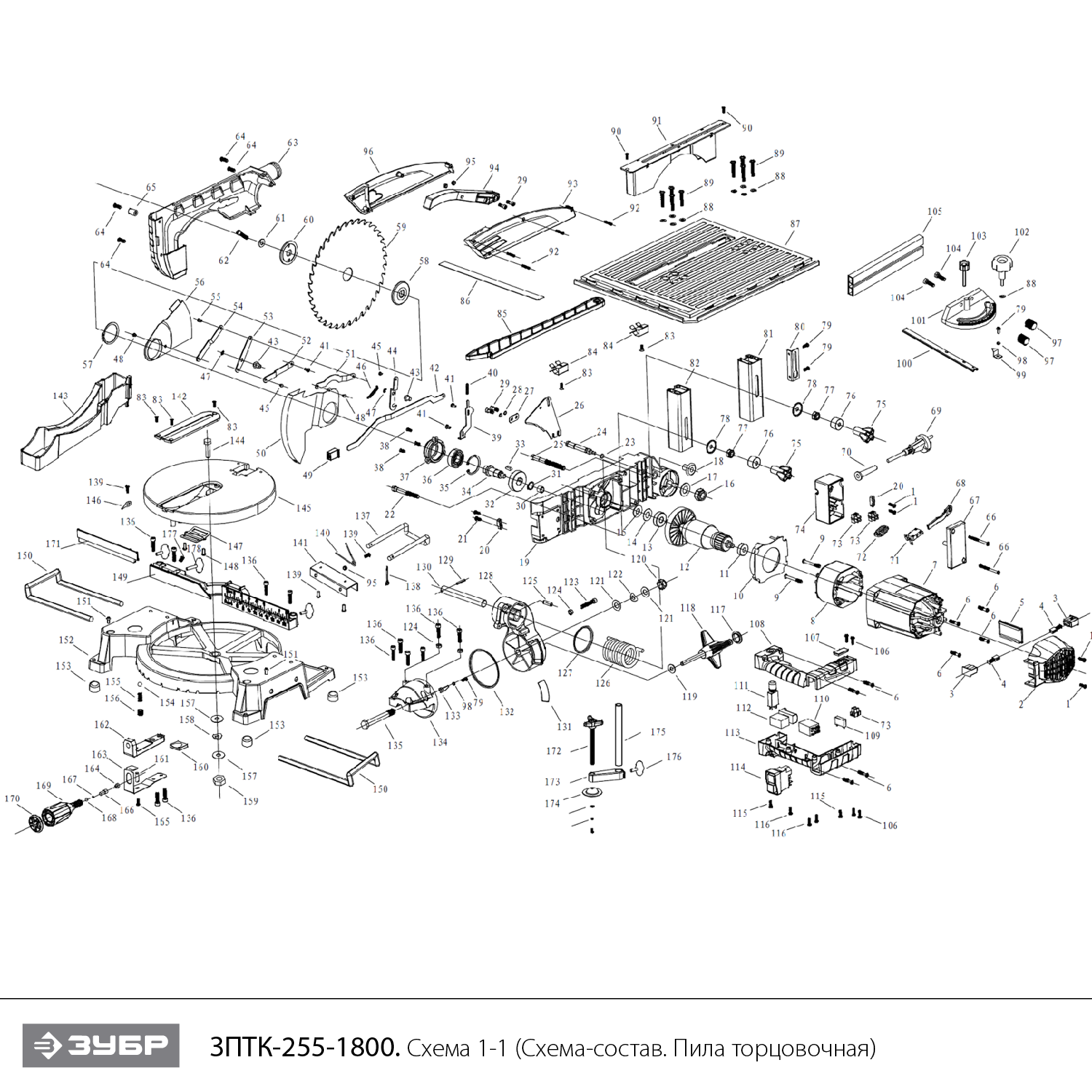

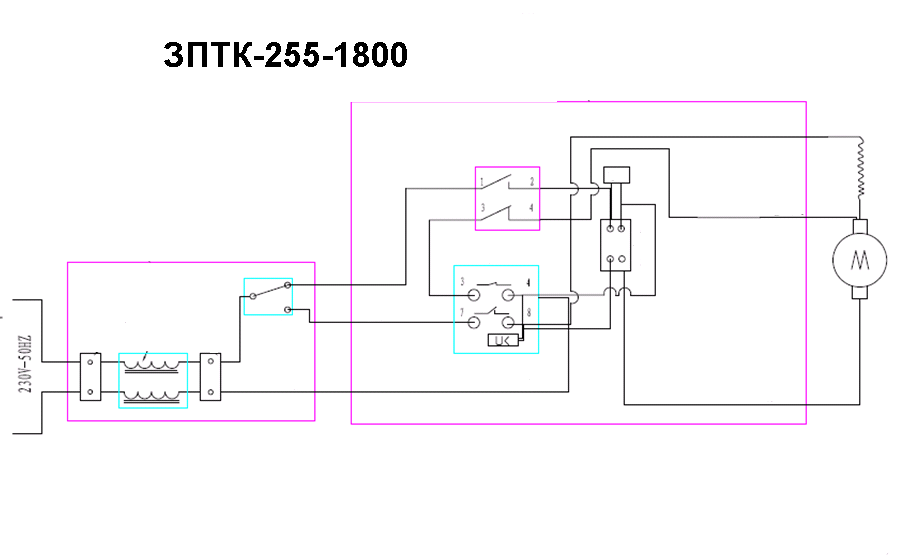

Схема сборки и запчасти ЗУБР ЗПТК-255-1800 пила торцовочная комбинированная, d 250 х 30 мм, 1800 Вт
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт ST4x16 | N000-018-487 | - | |
| 2 | Крышка корпуса двигателя | N000-018-488 | 303.09 | |
| 3 | Щеткодержатель 23.5х15х25.5 в сборе (пара) | N000-018-489 | 196.24 | |
| 4 | Щетка графитовая (пара) 7х17.5х16.4 | N000-018-490-2 | 195.88 | |
| 5 | Накладка | N000-018-491 | - | |
| 6 | Винт M5x25 | N000-018-492 | - | |
| 7 | Корпус двигателя | N000-018-493 | 581 | |
| 8 | Статор КДС | N000-018-494 | 4 036.19 | |
| 9 | Саморез ST5x65 | N000-018-495 | - | |
| 10 | Щит воздушный | N000-018-496 | 101.48 | |
| 11 | Подшипник шариковый 629-2Z (26х9х8) OG | U009-629-RS0 | 311 | |
| 12 | Ротор КДС | N000-018-497 | 4 092.16 | |
| 13 | Подшипник шариковый 6201-2RS (32х12х10) n/n | U009-620-1RS | 202.06 | |
| 14 | Шайба | N000-018-498 | - | |
| 15 | Пыльник | N000-018-499 | - | |
| 16 | Гайка M16 | N000-018-500 | - | |
| 17 | Шайба D16 | N000-018-501 | - | |
| 18 | Набалдашник фиксатора | N000-018-502 | - | |
| 19 | Рама | N000-018-503 | 9 700 | |
| 20 | Прижим провода | N000-018-504 | - | |
| 21 | Винт M4x12 | N000-018-505 | - | |
| 22 | Направляющая | N000-018-506 | - | |
| 23 | Кольцо уплотнительное D11xd1.9 | N000-018-507 | - | |
| 24 | Ось опускания головки | N000-018-508 | - | |
| 25 | Штифт | N000-018-509 | - | |
| 26 | Нож расклинивающий | N000-018-510 | - | |
| 27 | Шайба | N000-018-511 | - | |
| 28 | Шайба-гровер | N000-018-512 | - | |
| 29 | Винт M5x14 | N000-018-513 | - | |
| 30 | Подшипник игольчатый HK0910 (13х9х10) | U010-091-013 | 313 | |
| 31 | Кольцо стопорное разжимное D16 | N000-018-514 | - | |
| 32 | Шестерня ведомая | N000-018-515 | 544.35 | |
| 33 | Шпонка 5x5x10 | N000-018-516 | - | |
| 34 | Шпиндель | N000-018-517 | 313.68 | |
| 35 | Кольцо стопорное D40 | N000-018-518 | - | |
| 36 | Подшипник шариковый 6203-2Z (40х17х12) BY | U009-620-3RS | 363.49 | |
| 37 | Фиксатор подшипника | N000-018-519 | - | |
| 38 | Винт M4x12 | N000-018-520 | - | |
| 39 | Рычаг головки | N000-018-521 | - | |
| 40 | Пружина | N000-018-522 | - | |
| 41 | Винт | N000-018-523 | - | |
| 42 | Тяга кожуха сдвижного | N000-018-524 | 606.19 | |
| 43 | Винт M5 | N000-018-525 | 101.03 | |
| 44 | Тяга | N000-018-526 | 404.12 | |
| 45 | Заклепка | N000-018-527 | - | |
| 46 | Держатель | N000-018-528 | - | |
| 47 | Шайба D5 | N000-018-529 | - | |
| 48 | Пружина | N000-018-530 | - | |
| 49 | Накладка рычага | N000-018-531 | - | |
| 50 | Кожух подвижный | N000-018-532 | 971.39 | |
| 50 | Кожух подвижный | N000-018-532-2 | - | |
| 51 | Рычаг кожуха | N000-018-533 | - | |
| 52 | Рычаг нижний | N000-018-534 | - | |
| 53 | Рычаг промежуточный | N000-018-535 | - | |
| 54 | Рычаг верхний | N000-018-536 | 1 010.31 | |
| 55 | Винт | N000-018-537 | - | |
| 56 | Кожух неподвижный | N000-018-538 | 1 010.31 | |
| 57 | Шайба D45 | N000-018-539 | - | |
| 58 | Фланец внутренний D54хd30хd15.5 | N000-018-540 | 267.55 | |
| 59 | Диск пильный | N000-018-541 | - | |
| 60 | Фланец внешний D53хd30хd15.5 | N000-018-542 | 175.3 | |
| 61 | Шайба | N000-018-543 | - | |
| 62 | Болт M8x18 (Левая резьба) | N000-018-544 | - | |
| 63 | Кожух рамы | N000-018-545 | - | |
| 64 | Винт M5x16 | N000-018-546 | - | |
| 65 | Штифт | N000-018-547 | - | |
| 66 | Винт M4x56 | N000-018-548 | - | |
| 67 | Крышка коробки соединительной | N000-018-549 | - | |
| 68 | Рычаг фиксатора | N000-018-550 | 341.6 | |
| 69 | Кабель с вилкой | N000-018-551 | - | |
| 70 | Рукав кабеля | N000-018-552 | - | |
| 71 | Микровыключатель DA7-10/1 10(10)А 250В | V000-003-283 | 215.85 | |
| 72 | Кольцо индуктивное | N000-018-554 | - | |
| 73 | Колодка клеммная | N000-018-555 | - | |
| 74 | Коробка соединительная | N000-018-556 | - | |
| 75 | Винт-барашек | N000-018-557 | - | |
| 76 | Шайба | N000-018-558 | - | |
| 77 | Гайка M8 | N000-018-559 | - | |
| 78 | Шайба | N000-018-560 | - | |
| 79 | Винт M4x8 | N000-018-561 | - | |
| 80 | Планка плунжера | N000-018-562 | - | |
| 81 | Кронштейн передний | N000-018-563 | - | |
| 82 | Кронштейн задний | N000-018-564 | - | |
| 83 | Винт M5x10 | N000-018-565 | - | |
| 84 | Фиксатор толкателя | N000-018-566 | - | |
| 85 | Толкатель | N000-018-567 | - | |
| 86 | Линейка (наклейка) | N000-018-568 | - | |
| 87 | Стол рабочий | N000-018-569 | 5 051.55 | |
| 88 | Шайба D6 | N000-018-570 | - | |
| 89 | Саморез ST5.5x35 | N000-018-571 | - | |
| 90 | Винт M4x10 | N000-018-572 | 101.03 | |
| 91 | Вставка стола рабочего | N000-018-573 | - | |
| 92 | Саморез ST3x20 | N000-018-574 | - | |
| 93 | Кожух диска правый | N000-018-575 | 777.12 | |
| 94 | Рейка соединительная | N000-018-576 | - | |
| 95 | Гайка M5 | N000-018-577 | - | |
| 96 | Кожух диска левый | N000-018-578 | 777.12 | |
| 97 | Гайка-барашек | N000-018-579 | - | |
| 98 | Шайба-гровер D4 | N000-018-580 | - | |
| 99 | Указатель угла | N000-018-581 | - | |
| 100 | Направляющая транспортира | N000-018-582 | - | |
| 101 | Транспортир | N000-018-583 | - | |
| 102 | Винт-барашек | N000-018-584 | - | |
| 103 | Винт фиксации направляющей | N000-018-585 | - | |
| 104 | Болт M6x20 | N000-018-586 | - | |
| 105 | Направляющая продольная | N000-018-587 | - | |
| 106 | Саморез ST4x12 | N000-018-588 | - | |
| 107 | Заглушка | N000-018-589 | - | |
| 108 | Рукоятка верхняя часть | N000-018-590 | - | |
| 109 | Конденсатор 0.22uF | N000-018-591 | - | |
| 110 | Реле | V000-003-277 | 1 245.53 | |
| 111 | Выключатель автоматический 250В 7А | U525-160-079 | 808.25 | |
| 112 | Выключатель HT1004-2112 12(12)A ~250V 5E4 | V000-003-279 | 441.54 | |
| 113 | Рукоятка нижняя часть | N000-018-592 | - | |
| 114 | Выключатель электромагнитный Temeishi TMSD3-2 16(8)A ~250V 5E4 | V000-003-280 | 1 090.13 | |
| 115 | Саморез ST4x35 | N000-018-593 | - | |
| 116 | Саморез ST4x20 | N000-018-594 | - | |
| 117 | Вставка рукоятки глубины | N000-018-595 | - | |
| 118 | Рукоятка глубины | N000-018-596 | - | |
| 119 | Шайба | N000-018-597 | - | |
| 120 | Гайка M12 | N000-018-598 | 100 | |
| 121 | Шайба D12 | N000-018-599 | - | |
| 122 | Шайба фигурная D12 | N000-018-600 | - | |
| 123 | Винт M6x40 | N000-018-601 | - | |
| 124 | Гайка M6 | N000-018-602 | - | |
| 125 | Ось | N000-018-603 | - | |
| 126 | Пружина D50xh55 | N000-018-604 | 463.61 | |
| 127 | Кольцо антифрикционное | N000-018-605 | 100 | |
| 128 | Кронштейн головки | N000-018-606 | - | |
| 129 | Штифт 4x25 | N000-018-607 | - | |
| 130 | Ось основная | N000-018-608 | - | |
| 131 | Наклейка угла наклона | N000-018-609 | - | |
| 132 | Кольцо антифрикционное | N000-018-610 | 101.48 | |
| 133 | Указатель угла наклона | N000-018-611 | - | |
| 134 | Накладка | N000-018-612 | - | |
| 135 | Ось наклона | N000-018-613 | - | |
| 136 | Винт M6x25 | N000-018-614 | - | |
| 137 | Удлинитель стола задний | N000-018-615 | - | |
| 138 | Штифт 3x20 | N000-018-616 | - | |
| 139 | Винт M5x10 | N000-018-617 | - | |
| 140 | Пластина пружинная удлинителя | N000-018-618 | - | |
| 141 | Фиксатор удлинителя | N000-018-619 | - | |
| 142 | Вставка стола круглого | N000-018-620 | - | |
| 143 | Кожух диска | N000-018-621 | 422.31 | |
| 144 | Болт M10x45 | N000-018-622 | - | |
| 145 | Стол круглый | N000-018-623 | 4 680.31 | |
| 146 | Указатель угла | N000-018-624 | - | |
| 147 | Планка | N000-018-625 | - | |
| 148 | Винт M4x10 | N000-018-626 | - | |
| 149 | Упор фронтальный | N000-018-627 | 1 737.73 | |
| 150 | Удлинитель боковой | N000-018-628 | - | |
| 151 | Винт M5x10 | N000-018-629 | - | |
| 152 | Основание | N000-018-630 | 7 072.17 | |
| 153 | Опора резиновая | N000-018-631 | - | |
| 154 | Шарик стальной D8 | N000-018-632 | - | |
| 155 | Пружина | N000-018-633 | - | |
| 156 | Винт M8x16 | N000-018-634 | - | |
| 157 | Шайба D10 | N000-018-635 | - | |
| 158 | Шайба фигурная D10 | N000-018-636 | - | |
| 159 | Гайка M10 | N000-018-637 | - | |
| 160 | Пластина прижимная | N000-018-638 | - | |
| 161 | Штифт | N000-018-639 | - | |
| 162 | Уголок | N000-018-640 | - | |
| 163 | Кронштейн | N000-018-641 | - | |
| 164 | Шайба | N000-018-642 | - | |
| 165 | Винт M4x6 | N000-018-643 | - | |
| 166 | Штифт | N000-018-644 | - | |
| 167 | Кольцо уплотнительное | N000-018-645 | - | |
| 168 | Шарик стальной | N000-018-646 | - | |
| 169 | Рукоятка фиксации поворота | N000-018-647 | 505.15 | |
| 170 | Заглушка рукоятки фиксации | N000-018-648 | - | |
| 171 | Упор | N000-018-649 | - | |
| 172 | Винт струбцины | N000-018-650 | - | |
| 173 | Рычаг струбцины | N000-018-651 | - | |
| 174 | Пятак прижимной | N000-018-652 | - | |
| 175 | Стержень струбцины | N000-018-653 | - | |
| 176 | Винт-барашек | N000-018-654 | - | |
| 177 | Болт M6X14 | N000-018-655 | - | |
| 178 | Винт-барашек | N000-018-656 | - | |
