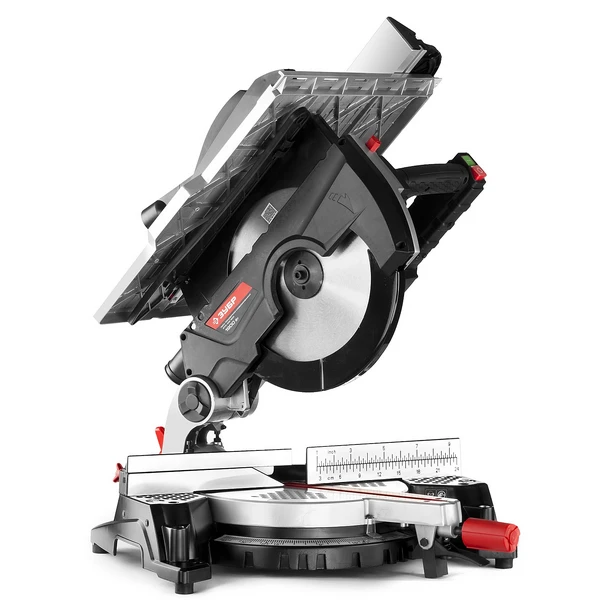

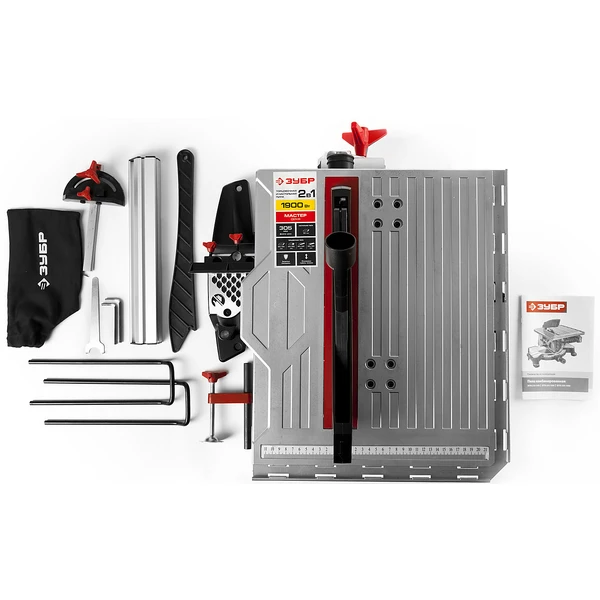

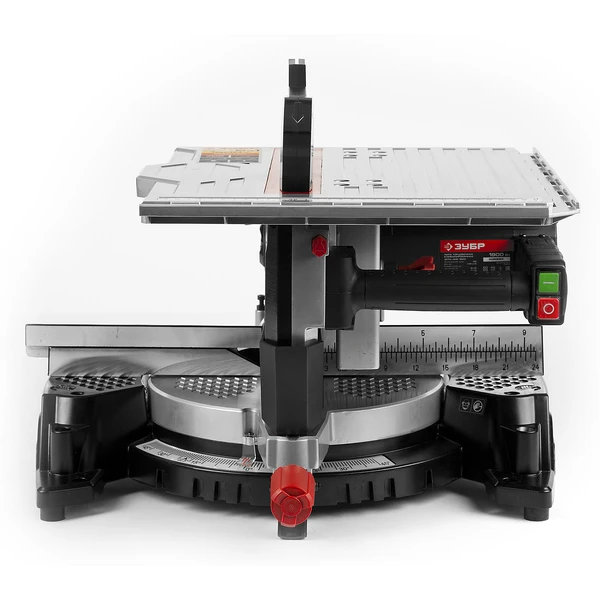

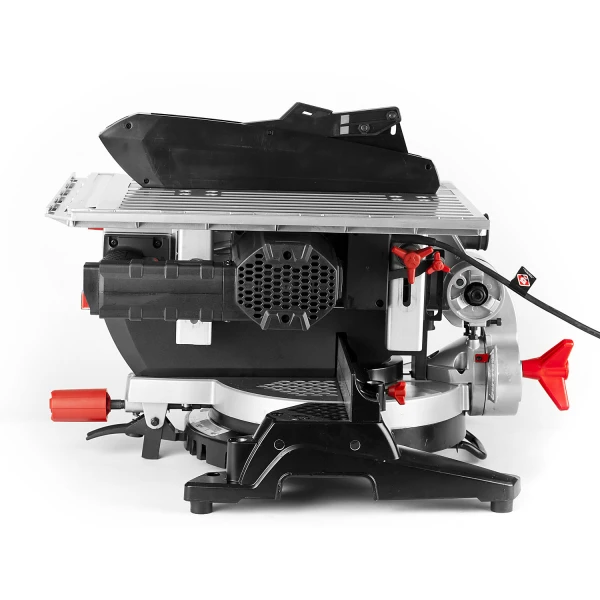

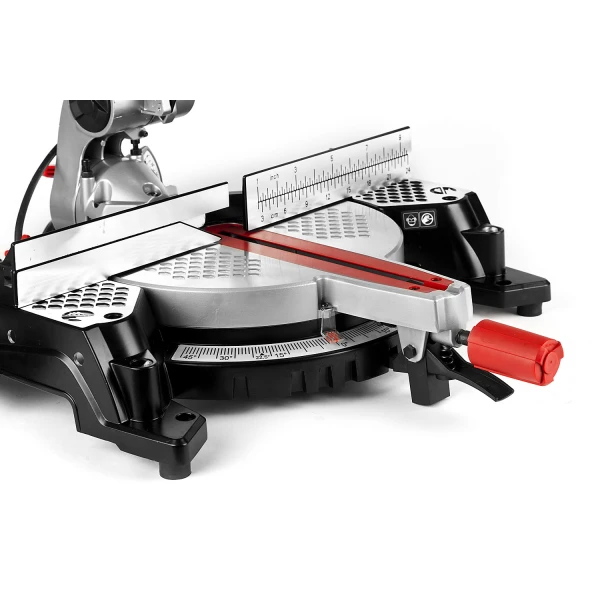

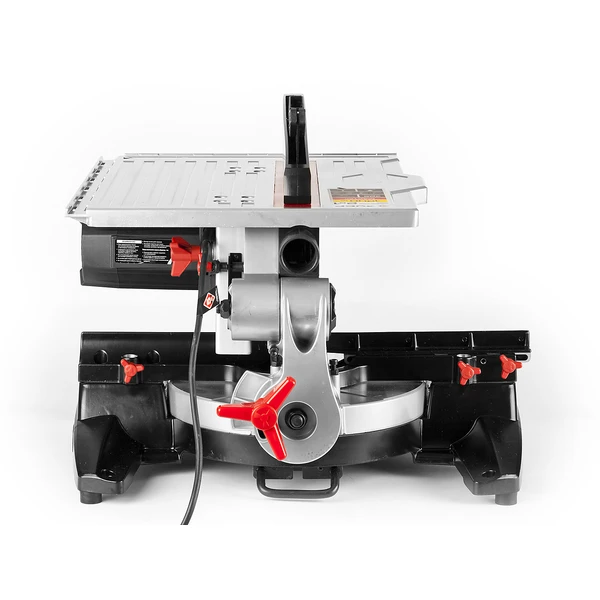

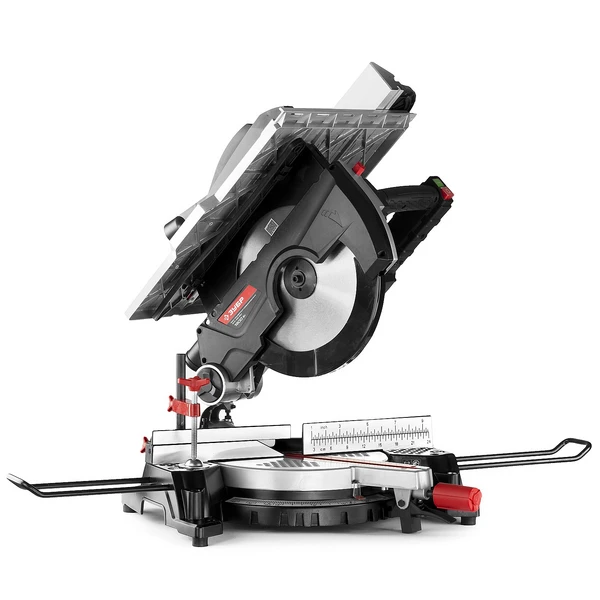

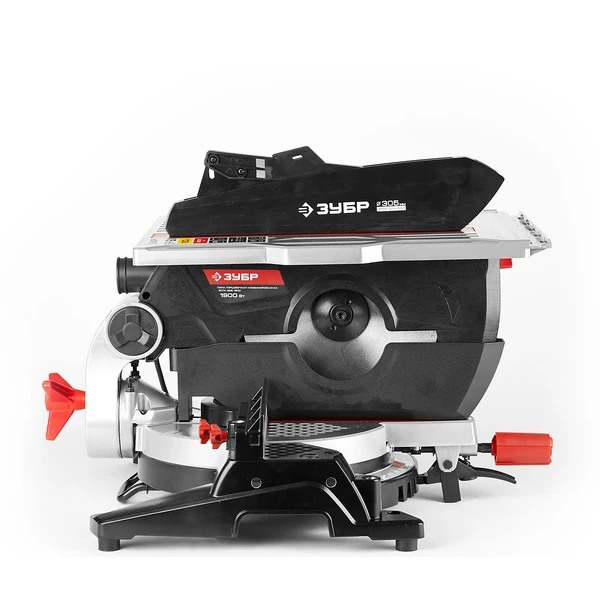

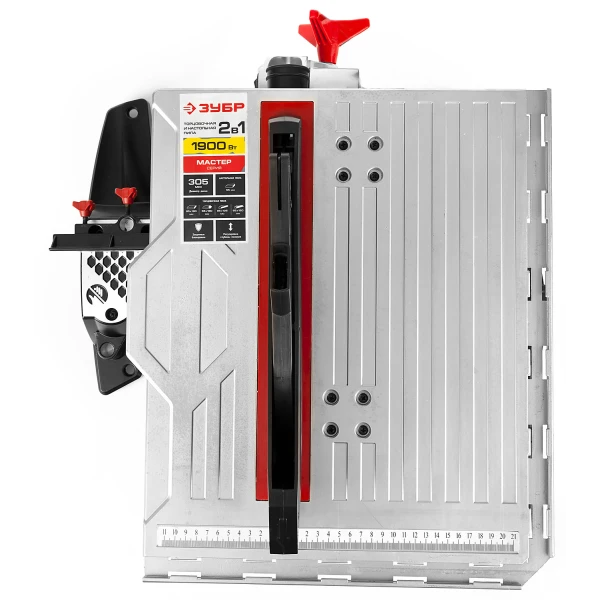

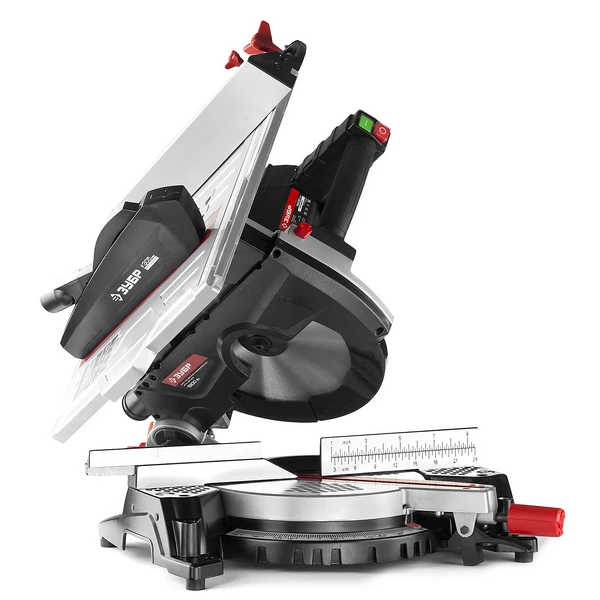

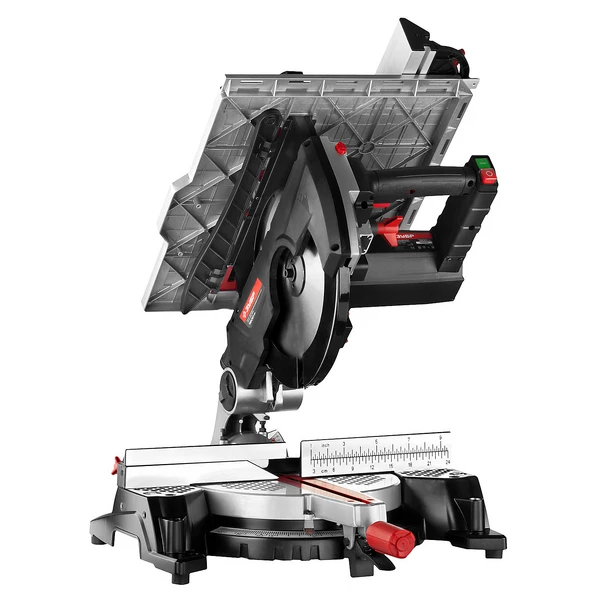

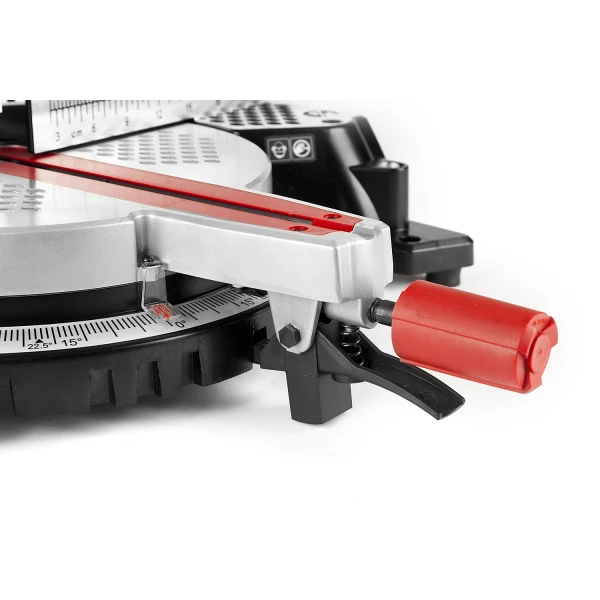

ЗУБР ЗПТК-305-1900 пила торцовочная комбинированная, d 305 х 30 мм, 1900 Вт
Комбинированная пила ЗПТК-305-1900 оснащена мощным двигателем и электромагнитным выключателем. Она предназначена для распиливания заготовок из мягких металлов, дерева, пластика как вдоль, так и поперек.
Преимущества
- - Полноценная комбинированная (торцовочная/настольная) пила для всех видов продольного и поперечного пиления: прямого, косого, под наклоном и комбинированного,
- - Уникальная функциональность благодаря легкой трансформации пилы из одного типа в другой,
- - Полный набор всех функций и защит для каждого типа пилы:
- Торцовочная пила
- - защитные блокировки кожуха и выключателя,
- - поворотный стол и регулир
- Полный набор всех функций и защит для каждого типа пилы
- Легконастраиваемый направляющий упор помогает пилить более быстро, точно и аккуратно
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Простота эксплуатации и универсальность использования гарантируют отличный результат при любых работах
- Блокировка шпинделя для легкой замены диска
- Удобная струбцина для фиксации заготовки для лучшего результата
- Возможность легкой переноски и жесткого крепления к опорной поверхности позволяет организовать работу в любом месте в соответствии с потребностями
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из тонкого алюминиевого профиля (при установке соответствующего диска), древесины и ее производных (в том числе и с пластиковыми покрытиями) в режимах настольной и торцовочной пилы
| Габариты, см | 60x57x44 |
| Масса изделия, кг | 19 |
| Масса в упаковке, кг | 22 |
| Гарантия | 60 |
| Регулировка глубины реза | нет |
| Диаметр диска, мм | 305 |
| Мощность, Вт | 1900 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 4200 |
| Макс. глубина пропила под углом 90°, мм | 85 |
| Макс. глубина пропила под углом 45°, мм | 55 |
| Посадочный диаметр диска, мм | 30 |
| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 180 |
| Макс. ширина пропила под углом 45°, мм | 125 |
| Регулировка стола влево/вправо, град | 45/45 |
| Сдвижная консоль | нет |
| Ременная передача | нет |
| Лазер | нет |
| Пылеудаление | есть |
| Глубина пиления (настольная пила), мм | 55 |
| Количество зубьев, шт | 48 |
| Тип упаковки | коробка картонная |

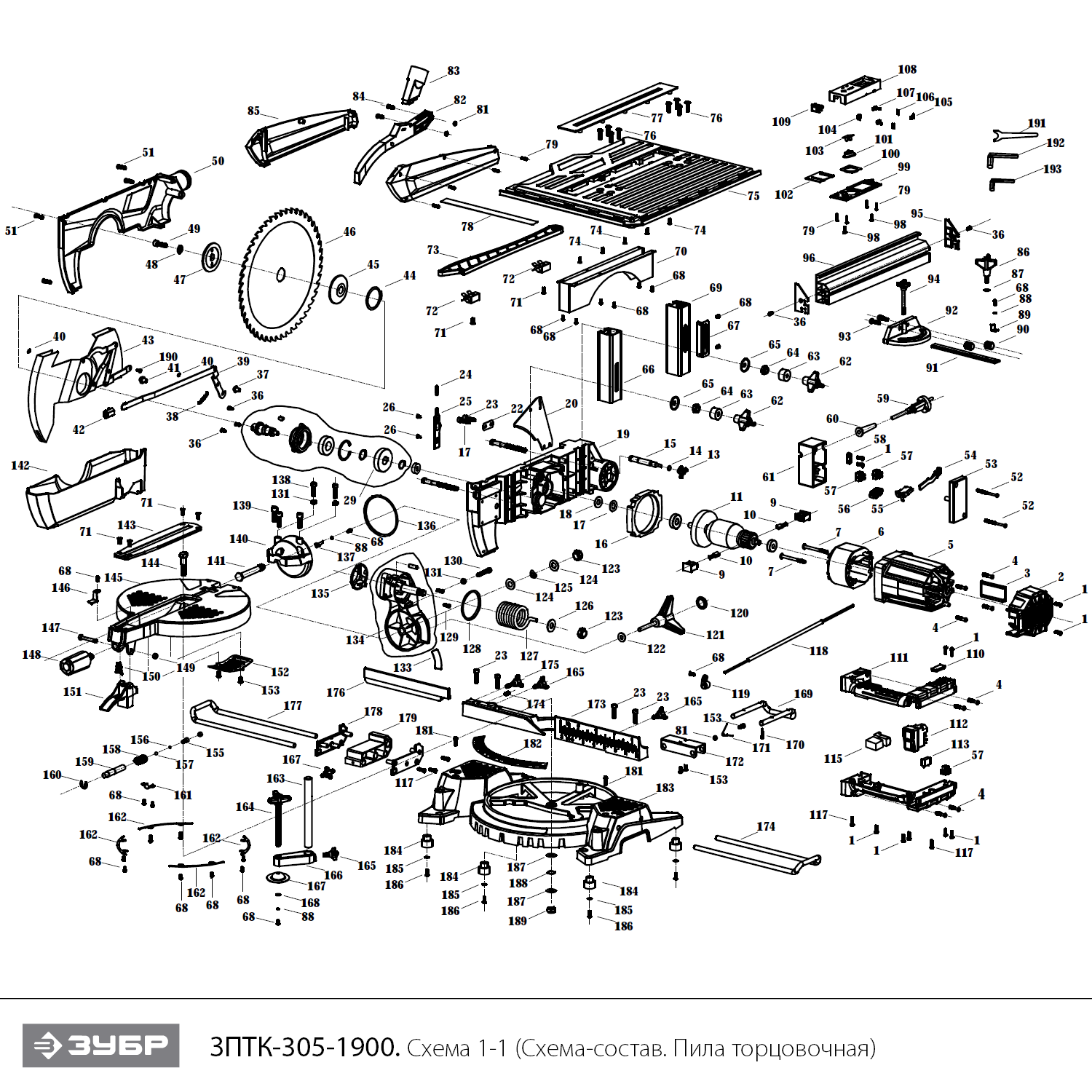

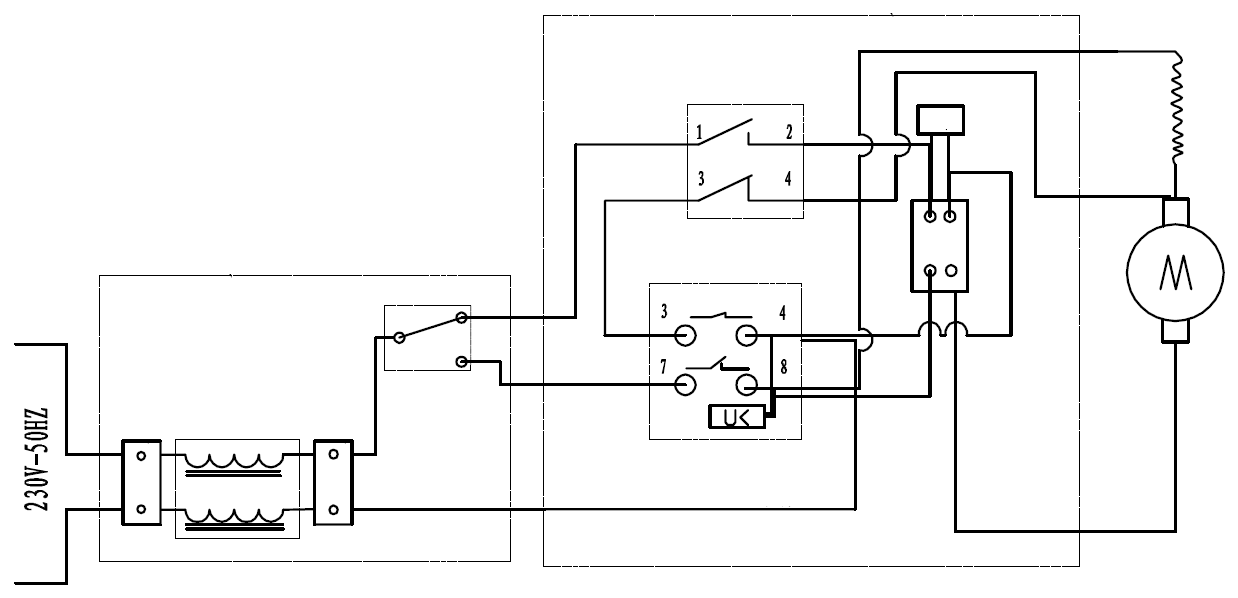

ЗУБР ЗПТК-305-1900 пила торцовочная комбинированная, d 305 х 30 мм, 1900 Вт : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Саморез ST4x16 | N000-018-657 | - | |
| 2 | Крышка корпуса двигателя | N000-018-658 | 1 212 | |
| 3 | Накладка декоративная | N000-018-659 | - | |
| 4 | Винт M5x27 | N000-018-660 | - | |
| 5 | Корпус двигателя | N000-018-661 | 724 | |
| 6 | Статор | N000-018-662 | 3 635 | |
| 7 | Саморез ST5x65 | N000-018-663 | - | |
| 9 | Щеткодержатель в сборе | N000-018-664 | 157 | |
| 10 | Щетка графитовая (пара) 17х7х17.5 | N000-018-665 | 378 | |
| 11 | Ротор КДС | N000-018-666 | 4 403 | |
| 13 | Ручка | N000-018-667 | - | |
| 14 | Кольцо уплотнительное D11xd1.9 | N000-018-668 | - | |
| 15 | Вал | N000-018-669 | - | |
| 16 | Защита статора | N000-018-670 | 132 | |
| 17 | Прокладка | N000-018-671 | - | |
| 18 | Прокладка войлочная | N000-018-672 | - | |
| 19 | Корпус редуктора | N000-018-673 | 3 986 | |
| 20 | Нож расклинивающий | N000-018-674 | - | |
| 22 | Пластина прижимная | N000-018-675 | - | |
| 23 | Винт M6X16 | N000-018-676 | - | |
| 24 | Пружина стопора | N000-018-677 | - | |
| 25 | Стопор | N000-018-678 | - | |
| 26 | Винт | N000-018-679 | - | |
| 29 | Шпиндель с шестерней в сборе | N000-018-680 | 2 119 | |
| 36 | Винт M4x12 | N000-018-681 | - | |
| 37 | Винт | N000-018-682 | 101 | |
| 38 | Пружина | N000-018-683 | 89 | |
| 39 | Тяга | N000-018-684 | 404 | |
| 40 | Кольцо уплотнительное D5 | N000-018-685 | - | |
| 41 | Винт | N000-018-686 | - | |
| 42 | Кнопка блокировки | N000-018-687 | 202 | |
| 43 | Кожух диска подвижный | N000-018-688 | 1 696 | |
| 44 | Проставка D48 | N000-018-689 | - | |
| 45 | Фланец внутренний D65хd30хd15.5 | N000-018-690 | 360 | |
| 46 | Диск пильный D305 | N000-018-691 | - | |
| 47 | Фланец внешний D65хd30хd15.5 | N000-018-692 | 240 | |
| 48 | Шайба | N000-018-693 | - | |
| 49 | Винт M8x18 (Левая резьба) | N000-018-694 | - | |
| 50 | Рамка диска | N000-018-695 | 9 093 | |
| 51 | Винт M5x20 | N000-018-696 | - | |
| 52 | Винт M4x55 | N000-018-697 | - | |
| 53 | Крышка | N000-018-698 | - | |
| 54 | Рычаг | N000-018-699 | 303 | |
| 55 | Микровыключатель DA7-10/1 10(10)А 250В | V000-003-281 | 166 | |
| 56 | Катушка индуктивная | N000-018-700 | 521 | |
| 57 | Штифт | N000-018-701 | - | |
| 58 | Прижим шнура | N000-018-702 | - | |
| 59 | Шнур сетевой | N000-018-703 | - | |
| 60 | Воротник шнура | N000-018-704 | - | |
| 61 | Коробка распределительная | N000-018-705 | - | |
| 62 | Гайка-барашек | N000-018-706 | 202 | |
| 63 | Шайба | N000-018-707 | 101 | |
| 64 | Гайка M8 (автогровер) | N000-018-708 | - | |
| 65 | Шайба | N000-018-709 | - | |
| 66 | Направляющая полоза | N000-018-710 | - | |
| 67 | Заслонка | N000-018-711 | - | |
| 68 | Винт M4x8 | N000-018-712 | - | |
| 69 | Полоз | N000-018-713 | - | |
| 70 | Арка | N000-018-714 | - | |
| 71 | Винт M5x10 | N000-018-715 | - | |
| 72 | Вставка | N000-018-716 | - | |
| 73 | Толкатель | N000-018-717 | - | |
| 74 | Саморез ST4x10 | N000-018-718 | - | |
| 75 | Стол пильный | N000-018-719 | 3 603 | |
| 76 | Саморез ST5.5x20 | N000-018-720 | - | |
| 77 | Накладка пильного стола | N000-018-721 | 389 | |
| 78 | Этикетка | N000-018-722 | - | |
| 79 | Саморез ST3x14 | N000-018-723 | - | |
| 81 | Гайка M5 | N000-018-724 | - | |
| 82 | Кронштейн кожуха | N000-018-725 | 777 | |
| 83 | Патрубок | N000-018-726 | - | |
| 84 | Винт M5x14 | N000-018-727 | - | |
| 85 | Кожух | N000-018-728 | - | |
| 86 | Винт-барашек | N000-018-729 | - | |
| 87 | Шайба D6 | N000-018-730 | - | |
| 88 | Шайба D4 | N000-018-731 | - | |
| 89 | Указатель | N000-018-732 | - | |
| 90 | Гайка | N000-018-733 | - | |
| 91 | Направляющая | N000-018-734 | - | |
| 92 | Кронштейн | N000-018-735 | - | |
| 93 | Винт M6x20 | N000-018-736 | - | |
| 94 | Винт-барашек | N000-018-737 | - | |
| 95 | Планка | N000-018-738 | - | |
| 96 | Направляющая | N000-018-739 | - | |
| 98 | Винт M4x16 | N000-018-740 | - | |
| 110 | Накладки декортивные ручки | N000-018-750 | - | |
| 111 | Ручка пилы в сборе | N000-018-751 | 1 854 | |
| 112 | Выключатель электромагнитный Temeishi TMSD3-2 16(8)A ~250V 5E4 | V000-003-280 | 1 090 | |
| 113 | Конденсатор 0.22uF | N000-018-752 | - | |
| 115 | Выключатель блокировочный Kedu HY15 12(10)A ~250V 5E4 | N000-018-753 | 606 | |
| 117 | Саморез ST4x20 | N000-018-754 | - | |
| 118 | Провод | N000-018-755 | - | |
| 119 | Зажим | N000-018-756 | - | |
| 120 | Заглушка | N000-018-757 | 3 031 | |
| 121 | Винт-барашек | N000-018-758 | 202 | |
| 122 | Шайба | N000-018-759 | 2 021 | |
| 123 | Гайка M12 | N000-018-760 | - | |
| 124 | Шайба D12 | N000-018-761 | - | |
| 125 | Шайба D12 | N000-018-762 | - | |
| 126 | Зажим рамки | N000-018-763 | - | |
| 127 | Пружина | N000-018-764 | - | |
| 128 | Шайба | N000-018-765 | - | |
| 129 | Саморез ST4x10 | N000-018-766 | - | |
| 130 | Винт M6x40 | N000-018-767 | - | |
| 131 | Гайка M6 | N000-018-768 | - | |
| 133 | Этикетка | N000-018-769 | - | |
| 134 | Кронштейн наклона | N000-018-770 | 2 119 | |
| 135 | Крышка кронштейна | N000-018-771 | - | |
| 136 | Шайба | N000-018-772 | - | |
| 137 | Указатель наклона | N000-018-773 | - | |
| 138 | Винт M6x22 | N000-018-774 | - | |
| 139 | Винт M8x25 | N000-018-775 | - | |
| 140 | Подшипник | N000-018-776 | - | |
| 141 | Штифт | N000-018-777 | - | |
| 142 | Кожух защитный | N000-018-778 | 1 414 | |
| 143 | Накладка поворотного стола | N000-018-779 | - | |
| 144 | Винт | N000-018-780 | - | |
| 145 | Стол поворотный | N000-018-781 | 5 281 | |
| 146 | Указатель | N000-018-782 | - | |
| 147 | Винт | N000-018-783 | - | |
| 148 | Винт-барашек | N000-018-784 | - | |
| 149 | Гайка M6 | N000-018-785 | - | |
| 150 | Пружина | N000-018-786 | - | |
| 151 | Фиксатор | N000-018-787 | - | |
| 152 | Планка | N000-018-788 | - | |
| 153 | Винт M5x10 | N000-018-789 | - | |
| 155 | Ручка малая поворотная | N000-018-790 | - | |
| 156 | Кольцо уплотнительное D3.55x1.8 | N000-018-791 | - | |
| 157 | Шарик стальной D6 | N000-018-792 | - | |
| 158 | Пружина | N000-018-793 | - | |
| 159 | Штифт | N000-018-794 | - | |
| 160 | Кольцо стопорное d10 | N000-018-795 | - | |
| 161 | Прижим | N000-018-796 | - | |
| 162 | Направляющие антифрикционные | N000-018-797 | - | |
| 163 | Штифт | N000-018-798 | - | |
| 164 | Винт-барашек | N000-018-799 | - | |
| 165 | Винт-барашек | N000-018-800 | - | |
| 166 | Рычаг | N000-018-801 | - | |
| 167 | Прижим | N000-018-802 | - | |
| 168 | Шайба D4 | N000-018-803 | - | |
| 169 | Опора задняя | N000-018-804 | - | |
| 170 | Штифт D3x20 | N000-018-805 | - | |
| 171 | Фиксатор | N000-018-806 | - | |
| 172 | Планка | N000-018-807 | - | |
| 173 | Упор фронтальный | N000-018-808 | 2 123 | |
| 174 | Опора M6x16 | N000-018-809 | - | |
| 175 | Винт-барашек | N000-018-810 | - | |
| 176 | Упор | N000-018-811 | 606 | |
| 177 | Опора | N000-018-812 | - | |
| 178 | Крышка | N000-018-813 | - | |
| 179 | Верстак | N000-018-814 | - | |
| 181 | Винт M5x10 | N000-018-815 | - | |
| 182 | Транспортир | N000-018-816 | - | |
| 183 | Станина | N000-018-817 | 6 658 | |
| 184 | Ножка | N000-018-818 | - | |
| 185 | Шайба D4 | N000-018-819 | - | |
| 186 | Винт M4x12 | N000-018-820 | - | |
| 187 | Шайба D10 | N000-018-821 | - | |
| 188 | Шайба D10 | N000-018-822 | - | |
| 189 | Гайка M10 | N000-018-823 | - | |
| 190 | Болт | N000-018-824 | 53 | |
| 191 | Ключ | N000-018-825 | - | |
| 192 | Ключ имбусовый 6 mm | N000-018-826 | - | |
| 193 | Ключ имбусовый 5 mm | N000-018-827 | - | |
