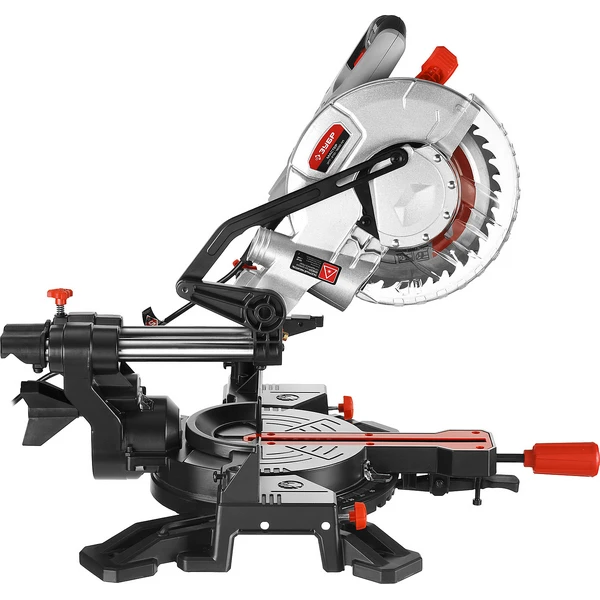

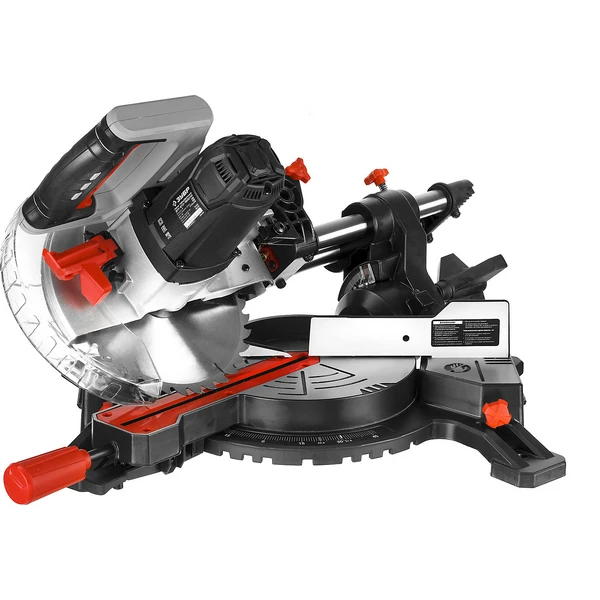

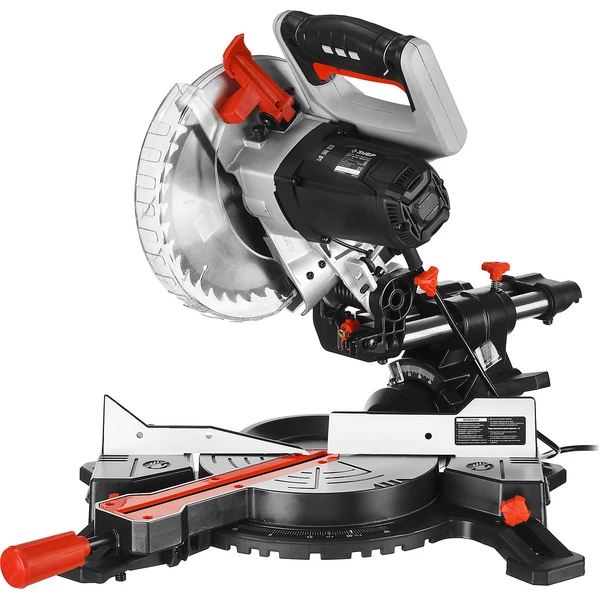

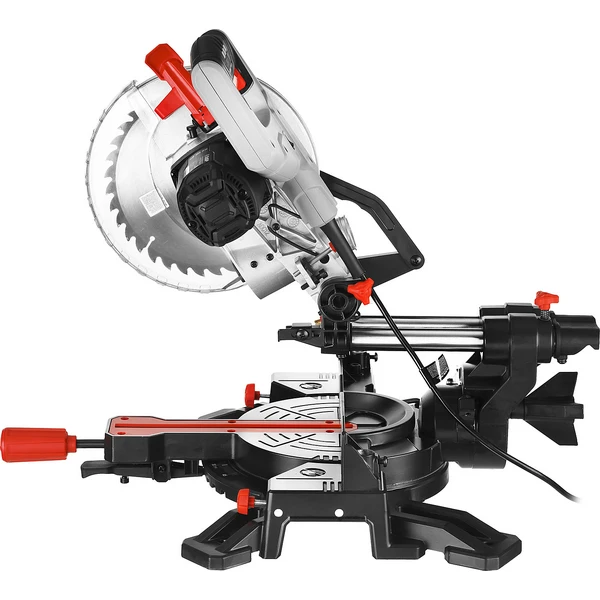

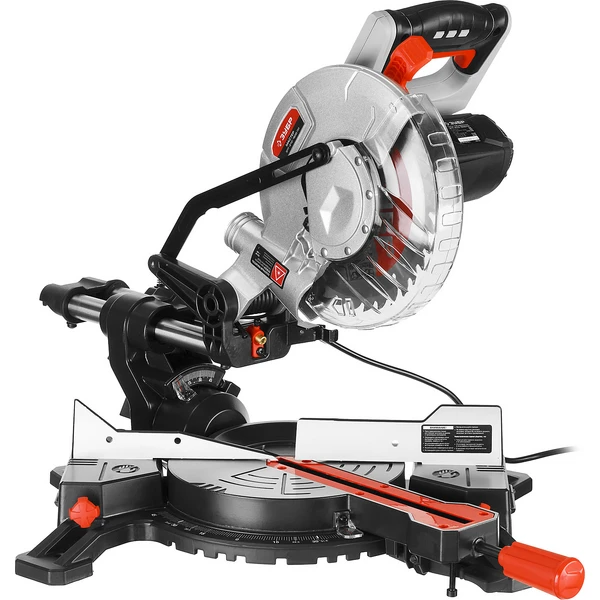

ЗУБР ЗПТ-210-1600 ПЛ пила торцовочная с протяжкой, d 210 х 30 мм, 1600 Вт
Пила с подвижной головой и лазерной подсветкой линии реза позволяет точно разрезать древесину, пластик и тонкостенный алюминий (при установке соответствующих дисков). Пила ЗУБР - достойный выбор и отличный помощник в работе

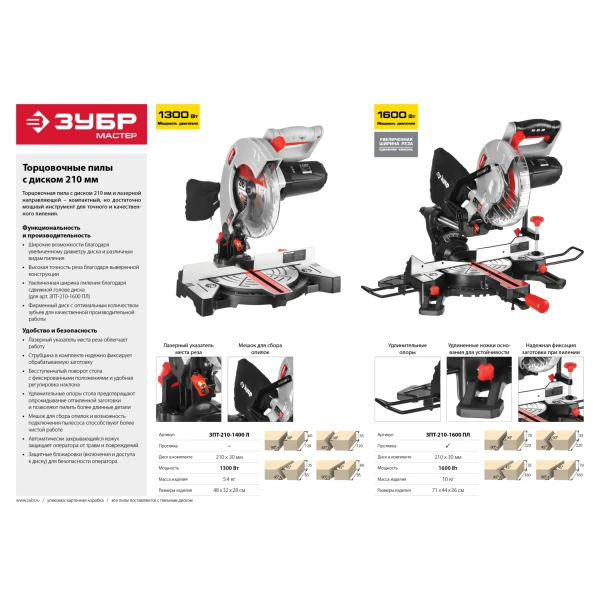

Преимущества
- Увеличенная ширина пиления благодаря сдвижной голове диска,

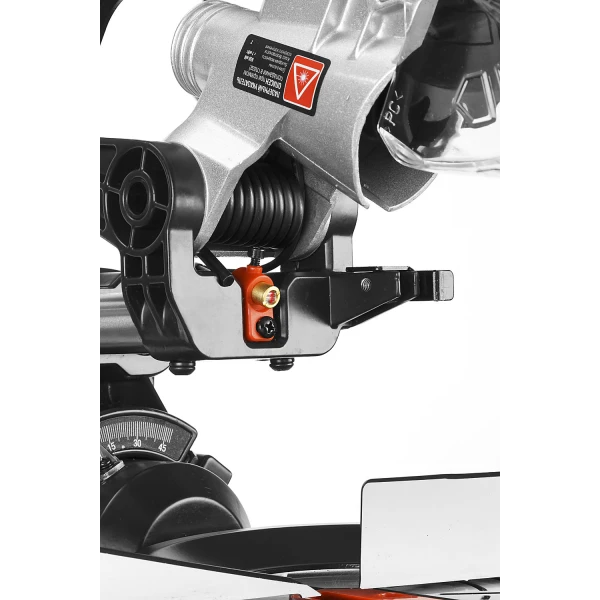

- Лазерная направляющая для точного пиления
- Автоматически закрывающийся защитный кожух защищает оператора от травм и повреждений

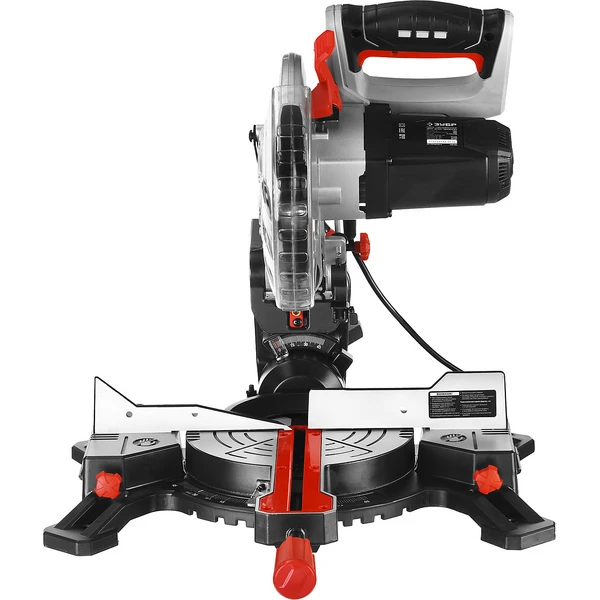

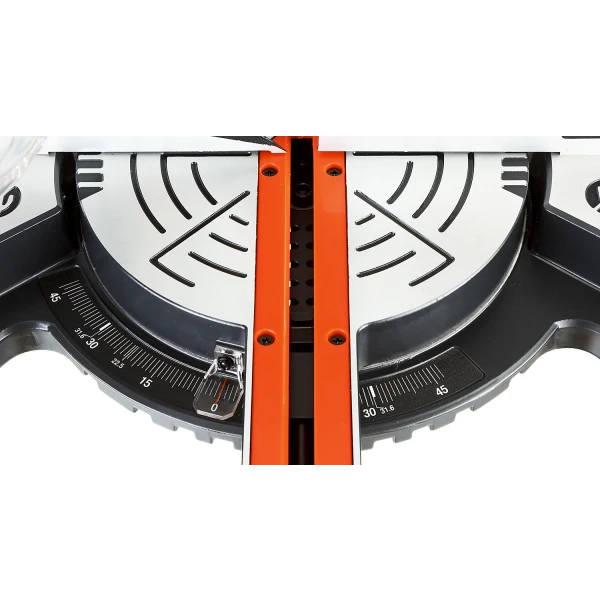

- Фиксирующийся в любом положении поворотный стол и удобная регулировка наклона облегчают установку угла пиления
- Специальный сплав обеспечивает легкость и прочность конструкции и, соответственно, точность пиления
- Эффективный пылеотвод способствует более чистой работе

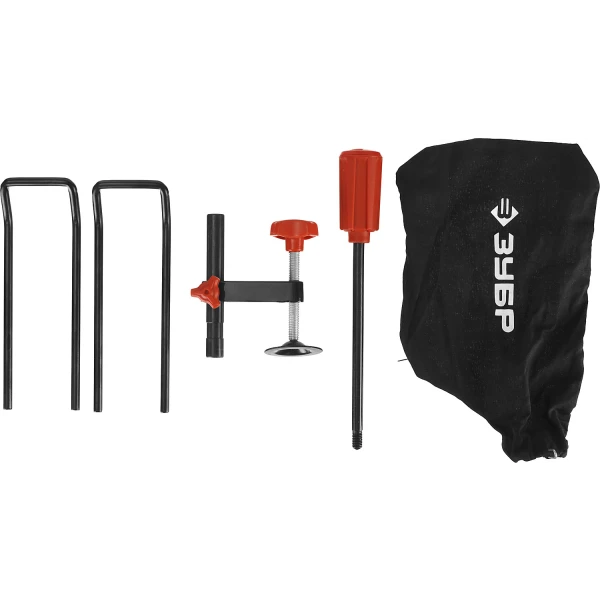

- Струбцина в комплекте для надежного удержания заготовки
- Удлинительные опоры стола предотвращают опрокидывание отпиленной заготовки, что повышает безопасность
Использование
Для прямого, косого, под наклоном и комбинированного пиления заготовок из древесины и ее производных (в том числе с пластиковыми покрытиями), а также тонкого алюминиевого профиля

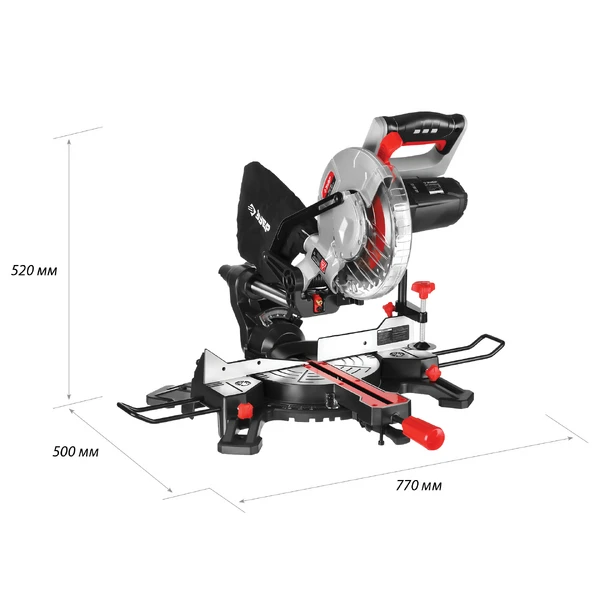

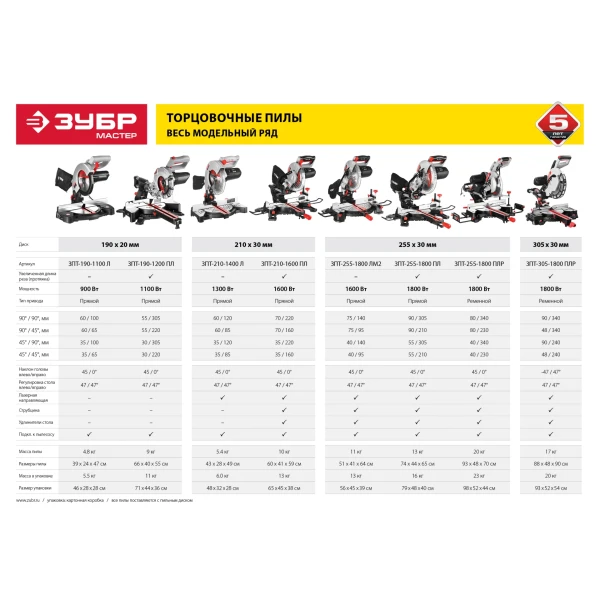

| Габариты, см | 65x45x38 |
| Масса изделия, кг | 10 |
| Масса в упаковке, кг | 13 |
| Гарантия | 60 |
| Регулировка глубины реза | есть |
| Диаметр диска, мм | 210 |
| Мощность, Вт | 1600 |
| Напряжение, В/Гц | 220±10% /50 |
| Длина кабеля, м | 2 |
| Частота вращения, об/мин | 5000 |
| Макс. глубина пропила под углом 90°, мм | 70 |
| Макс. глубина пропила под углом 45°, мм | 35 |
| Посадочный диаметр диска, мм | 30 |

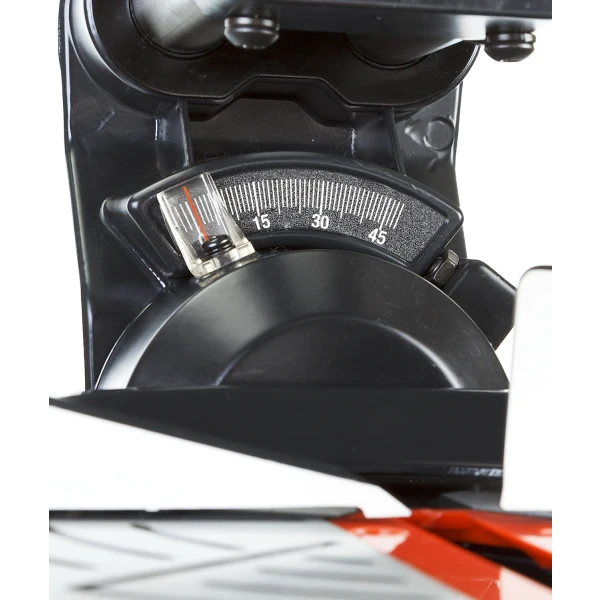

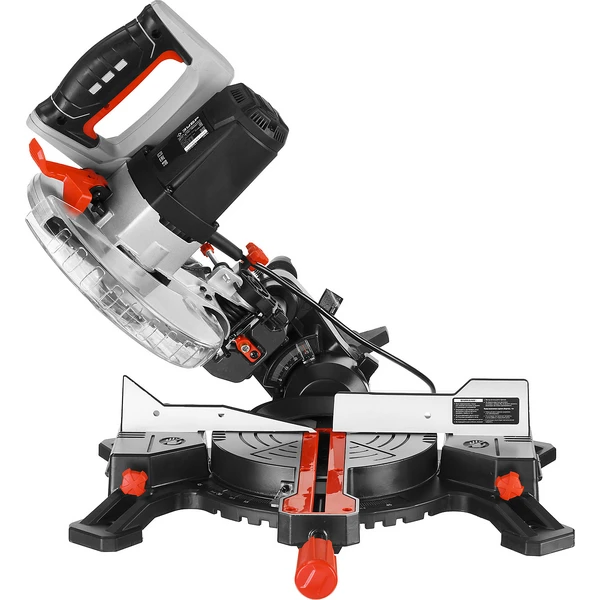

| Наклон головы, град | 0…45 |
| Макс. ширина пропила под углом 90°, мм | 220 |
| Макс. ширина пропила под углом 45°, мм | 160 |
| Регулировка стола влево/вправо, град | 47/47 |
| Сдвижная консоль | есть |
| Глубина пиления (настольная пила) | нет |
| Ременная передача | нет |
| Лазер | есть |
| Пылеудаление | есть |
| Количество зубьев, шт | 24 |
| Тип упаковки | коробка картонная |

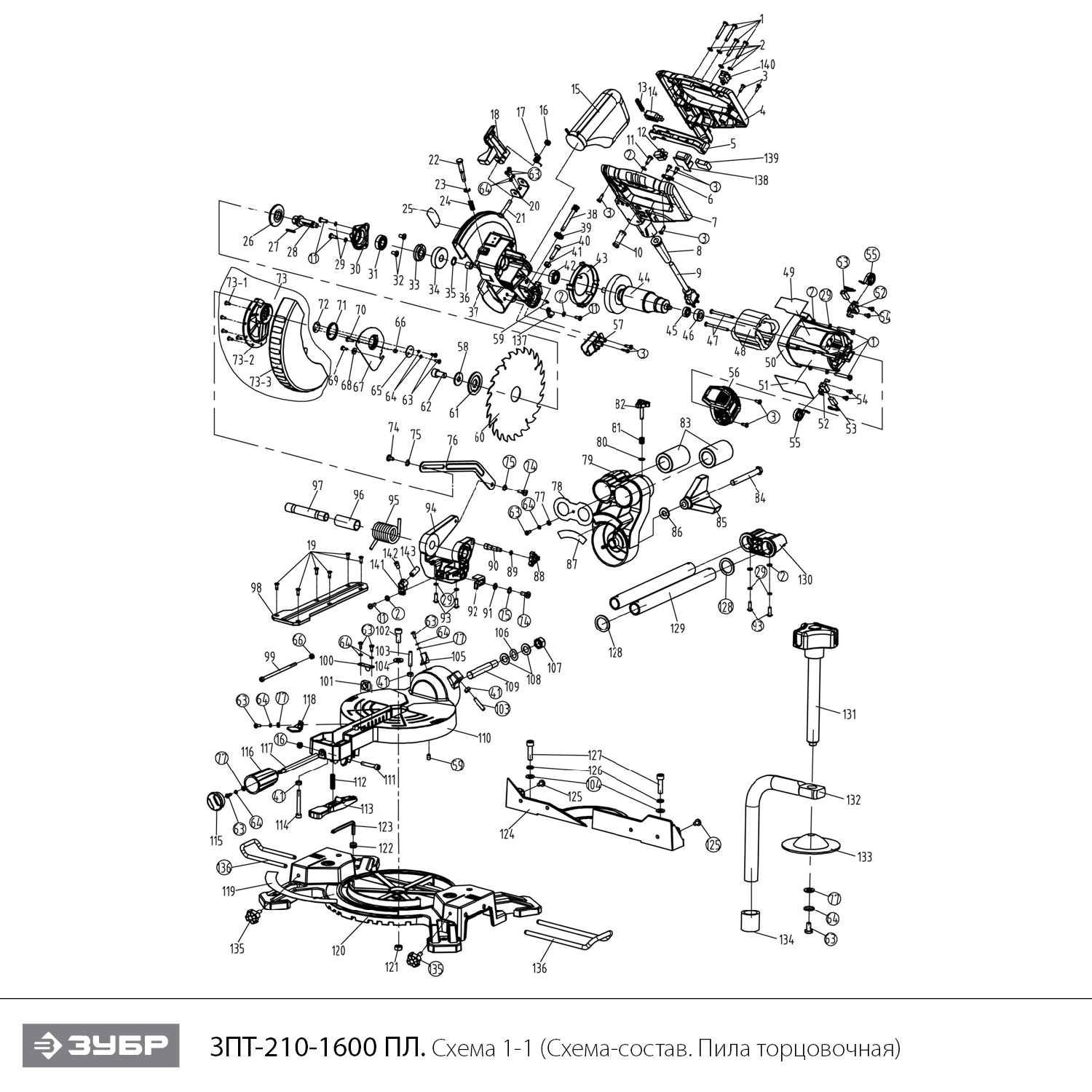

ЗУБР ЗПТ-210-1600 ПЛ пила торцовочная с протяжкой, d 210 х 30 мм, 1600 Вт : схема сборки и запчасти
| № | Наименование | Артикул | Цена | |
|---|---|---|---|---|
| 1 | Винт M5x35 | N000-024-374 | - | |
| 3 | Саморез ST4.2x13 | N000-013-826 | - | |
| 4 | Ручка верxняя часть | N000-024-454 | 1 212 | |
| 5 | Клавиша | N000-024-455 | 1 819 | |
| 6 | Прижим шнура | N000-024-456 | - | |
| 7 | Ручка нижняя часть | N000-024-457 | 1 212 | |
| 8 | Воротник шнура | N000-024-458 | - | |
| 9 | Шнур сетевой ZUBR, H05VV-F, PVC, 2x1.0mm2, 2m | V000-006-357 | 606 | |
| 10 | Воротник шнура | N000-024-459 | - | |
| 11 | Винт M5x14 | N000-020-810 | - | |
| 12 | Клеммная колодка | N000-024-409 | - | |
| 13 | Пружина d1xd7x35 | N000-024-460 | 20 | |
| 14 | Микровыключатель MSB-1210-A/ MSB-1110-A/B 10(10)А 250В 5E4 | V000-003-338 | 303 | |
| 15 | Мешок пылесборный | N000-024-461 | 505 | |
| 17 | Пружина D10xh11 | N000-024-462 | 21 | |
| 18 | Кронштейн | N000-024-463 | 1 212 | |
| 19 | Винт M4х12 | N000-023-855 | - | |
| 20 | Кронштейн | N000-024-464 | - | |
| 21 | Винт M6x40 | N000-013-846 | - | |
| 22 | Штифт | N000-024-465 | 202 | |
| 23 | Кольцо стопорное D6 | N000-013-872 | - | |
| 24 | Пружина D9xh25 | N000-024-424 | 20 | |
| 25 | Этикетка | N000-024-466 | - | |
| 26 | Фланец внутренний D45хd30хd16 | N000-024-467 | 130 | |
| 27 | Шпонка 3х3х20 | N000-024-468 | 101 | |
| 28 | Шпиндель | N000-024-469 | 343 | |
| 29 | Шайба пружинная D5mm | N000-013-976 | - | |
| 30 | Корпус редуктора | N000-024-470 | 68 | |
| 31 | Подшипник шариковый 6001-2Z (28х12х8) CHFZ | U009-600-1RS | 303 | |
| 33 | Фиксатор шпинделя | N000-024-471 | 185 | |
| 34 | Шестерня D41хd12х10 Z38 | N000-024-472 | 558 | |
| 35 | Кольцо стопорное D12 | N000-020-841 | - | |
| 36 | Втулка D12xd8x10mm | N000-024-380 | 227 | |
| 37 | Кожух верхняя часть | N000-024-473 | 1 431 | |
| 38 | Регулятор глубины M6x50 | N000-024-474 | - | |
| 40 | Винт M6x25 | N000-022-365 | - | |
| 41 | Гайка M6 | N000-013-840 | 79 | |
| 42 | Подшипник шариковый 6000-2RS (26х10х8) CNBALL | U009-600-0RS | 324 | |
| 43 | Защита статора | N000-024-475 | 505 | |
| 44 | Ротор КДС | N000-024-476 | 1 968 | |
| 45 | Подшипник шариковый 607 RS (19х7х6) | U009-607-RS0 | 303 | |
| 46 | Втулка подшипника 607 резиновая | N000-024-397 | 404 | |
| 47 | Саморез ST4.2x60 | N000-022-381 | - | |
| 48 | Статор КДА | N000-024-477 | 999 | |
| 49 | Этикетка | N000-024-478 | - | |
| 50 | Корпус двигателя | N000-024-479 | 3 435 | |
| 51 | Этикетка | N000-024-480 | - | |
| 52 | Щеткодержатель | N000-024-481 | 52 | |
| 53 | Щетка графитовая (пара) 6x10x19.5 | N000-024-482 | 319 | |
| 54 | Болт ST4.2х10mm | N000-014-026 | - | |
| 55 | Пружина щеткодержателя D11xL23xh2.5 | N000-024-483 | 30 | |
| 56 | Крышка задняя | N000-024-392 | 303 | |
| 57 | Крышка диска нижняя | N000-024-484 | - | |
| 58 | Шайба D22xd8.3x2 | N000-013-893 | - | |
| 59 | Винт M6x10 | N000-013-865 | - | |
| 60 | Диск пильный D210xd30mm | N000-024-485 | - | |
| 61 | Фланец внешний D45хd30хd16 | N000-024-486 | 130 | |
| 62 | Винт M8х20 (Левая резьба) Hex с шайбой | N000-024-379 | 404 | |
| 65 | Кронштейн струбцины | N000-024-487 | - | |
| 66 | Гайка M5 | N000-020-828 | - | |
| 67 | Кронштейн кожуxа | N000-024-488 | 3 031 | |
| 68 | Шайба D5 | N000-020-867 | 101 | |
| 69 | Винт M5x10 | N000-013-855 | - | |
| 71 | Пружина D38xh6.5 | N000-024-489 | 30 | |
| 72 | Планка | N000-024-490 | - | |
| 73 | Кожуx диска | N000-024-491 | 650 | |
| 74 | Винт M6x15 | N000-013-899 | - | |
| 75 | Шайба D12.7xD7.5x0.4 | N000-013-897 | - | |
| 76 | Рычаг | N000-024-495 | - | |
| 77 | Шайба D4 | N000-013-867 | - | |
| 78 | Фиксатор подшипника | N000-024-496 | - | |
| 79 | Консоль пилы | N000-024-497 | - | |
| 80 | Шайба D6 | N000-020-869 | 71 | |
| 81 | Пружина D8.71xd1x11 | N000-024-498 | 20 | |
| 82 | Винт M6x25 фигурный | N000-024-499 | - | |
| 83 | Подшипник линейный (40х25х58) LM25UU TDB | N000-024-500 | 1 152 | |
| 84 | Болт M10x85 | N000-013-910 | - | |
| 85 | Регулятор поворота | N000-024-501 | - | |
| 86 | Шайба D22xd10.3x3 | N000-013-912 | - | |
| 87 | Шкала наклона | N000-024-502 | - | |
| 88 | Штифт | N000-024-503 | - | |
| 89 | Кольцо уплотнительное | N000-024-504 | - | |
| 90 | Штифт | N000-024-505 | - | |
| 91 | Шайба D7 | N000-024-388 | - | |
| 92 | Ограничитель глубины | N000-024-506 | - | |
| 93 | Винт M5x16 | N000-022-358 | 18 | |
| 94 | Кронштейн | N000-024-507 | 1 819 | |
| 95 | Пружина кручения D34xd24xh43 | N000-024-508 | 309 | |
| 96 | Втулка | N000-024-509 | - | |
| 97 | Ось | N000-024-510 | - | |
| 98 | Вставка стола | N000-024-511 | 159 | |
| 99 | Винт M5x110 | N000-024-373 | - | |
| 100 | Планка | N000-024-512 | 253 | |
| 101 | Гайка M10 | N000-022-371 | 101 | |
| 102 | Винт M8x20 | N000-013-938 | 34 | |
| 103 | Винт M6x30 | N000-022-366 | - | |
| 105 | Указатель | N000-024-513 | - | |
| 106 | Шайба D22xd12.7x0.3 | N000-013-904 | - | |
| 107 | Гайка M12 | N000-013-905 | - | |
| 108 | Шайба D22xd12.2x1.5 | N000-013-903 | - | |
| 109 | Ось | N000-024-514 | - | |
| 110 | Основание вращающееся | N000-024-515 | 4 546 | |
| 111 | Винт M6x35 | N000-024-377 | - | |
| 112 | Пружина D8.5xh29 | N000-024-516 | 20 | |
| 113 | Фиксатор | N000-024-517 | 404 | |
| 114 | Винт M6x50 | N000-024-376 | - | |
| 115 | Крышка | N000-024-518 | - | |
| 116 | Ручка поворота | N000-024-519 | 202 | |
| 117 | Винт ручки поворота M10 | N000-024-520 | 101 | |
| 118 | Указатель | N000-024-521 | - | |
| 119 | Шкала | N000-024-522 | 202 | |
| 120 | Основание | N000-024-523 | 8 082 | |
| 121 | Гайка M8 | N000-013-916 | 101 | |
| 122 | Фиксатор ключа | N000-024-524 | - | |
| 123 | Ключ имбусовый | N000-024-525 | - | |
| 124 | Упор фронтальный | N000-024-526 | 830 | |
| 125 | Винт M6x12 | N000-013-930 | - | |
| 126 | Шайба D8 | N000-020-872 | 101 | |
| 127 | Винт M8x30 | N000-013-933 | - | |
| 128 | Кольцо уплотнительное | N000-024-527 | - | |
| 129 | Направляющая | N000-024-528 | - | |
| 130 | Крышка | N000-024-529 | - | |
| 131 | Винт фигурный | N000-024-530 | - | |
| 132 | Упор M6x10 | N000-024-531 | - | |
| 133 | Зажим | N000-024-449 | - | |
| 134 | Втулка | N000-024-532 | - | |
| 135 | Винт M6x20 фигурный | N000-024-533 | - | |
| 136 | Удлинитель стола | N000-024-534 | - | |
| 137 | Клипса шнура | N000-024-535 | - | |
| 138 | Трансформатор с выпрямителем 220VAC/3VDC | V000-007-047 | 436 | |
| 139 | Конденсатор MEX GPF 0.22uF Kx2 ~275V | V000-007-555 | 303 | |
| 140 | Выключатель лазера KND1-6/1 6(6)A ~250V | V000-003-339 | 452 | |
| 141 | Кронштейн лазера | N000-024-536 | - | |
| 142 | Винт M4x10 | N000-013-843 | - | |
| 143 | Лазер D9 | N000-024-537 | 412 | |
| 4.C | Ручка в сборе (верхняя и нижняя часть EV4.7) | N000-024-454-C | 879 | |
| 73-1 | Заклепка | N000-024-492 | - | |
| 73-2 | Кронштейн кожуха защитного | N000-024-493 | 219 | |
| 73-3 | Кожуx | N000-024-494 | - | |
